SEAT Leon 5F (2013-2019) – Caixa de fusíveis

Neste artigo, você encontrará os diagramas da caixa de fusíveis do SEAT Leon 5F (2013–2019), obterá informações sobre a localização dos painéis de fusíveis dentro do veículo e aprenderá a atribuição de cada fusível (disposição dos fusíveis).

SEAT Leon 5F (2013-2019…) – diagrama da caixa de fusíveis

Ano de fabricação: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Cor	Ampères [A]
Preto	1
Roxo	3
Castanho claro	5
Castanho	7,5
Vermelho	10
Azul	15
Amarelo	20
Branco ou transparente	25
Verde	30
Laranja	40

Compartimento de passageiros

Os fusíveis estão localizados no lado esquerdo do painel de instrumentos, atrás do porta-luvas (no porta-luvas em veículos com volante à direita).

Compartimento do motor

A caixa de fusíveis no compartimento do motor está localizada no lado direito.

2016

Painel de instrumentos

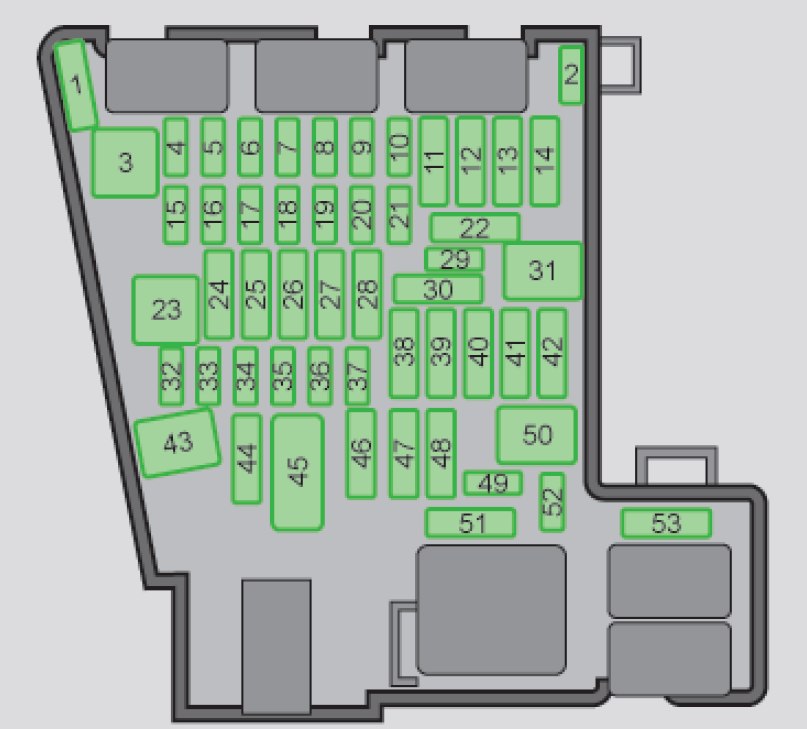

Atribuição dos fusíveis no painel de instrumentos (2016)

Nº	Descrição	Ampères [A]
Nº	Descrição	Ampères [A]
4	Táxi	3
5	CAN	5
6	Alavanca da transmissão automática	5
7	Painel de controle do ar condicionado e aquecimento; Aquecimento do vidro traseiro.	10
8	Diagnóstico; Interruptor do travão de estacionamento; Interruptor da luz; Luz de marcha-atrás; Iluminação interior.	10
9	Coluna de direção	5
10	Ecrã do rádio	5
12	Rádio	20
13	Modo de condução	15
14	Ventilador do ar condicionado	30
17	Painel de instrumentos	5
18	Câmara traseira	7,5
21	Unidade de controlo Haldex 4×4	15
22	Reboque	15
23	Faróis direitos	40
24	Teto elétrico	30
25	Porta esquerda	30

Nº	Descrição	Ampères [A]
26	Bancos aquecidos	20
28	Reboque	25
31	Farol esquerdo	40
32	Unidade de controlo de estacionamento	7,5
33	Airbag	5
34	Interruptor de marcha-atrás; Sensor de clima; Espelho eletrocrómico.	7,5
35	Diagnóstico; Controlador de faróis; Regulador de faróis.	10
36	Câmara frontal; Radar.	10
38	Reboque	25
39	Porta direita	30
40	Tomada 12V	20
42	Fecho centralizado	40
43	Iluminação interior	30
44	Reboque	15
45	Banco elétrico do condutor	15
47	Limpa-vidros traseiro	15
49	Arranque; Sensor de embraiagem	5
53	Vidro traseiro aquecido	30

Compartimento do motor

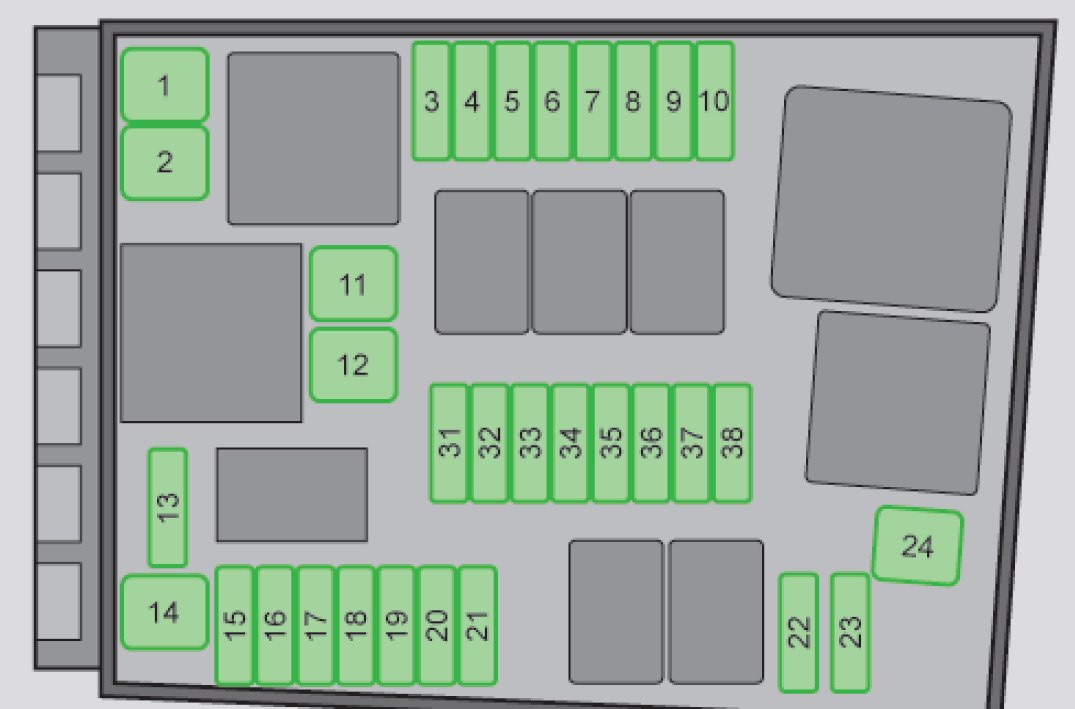

Atribuição dos fusíveis no compartimento do motor (2016)

Nº	Descrição	Ampères [A]
Nº	Descrição	Ampères [A]
1	Unidade de controlo ESP	40/20
2	Unidade de controlo ESP	40
3	Unidade de controlo do motor (diesel/gasolina)	30/15
4	Sensores do motor	5/10
5	Sensores do motor	7,5/10
6	Sensor da luz de travagem	5
7	Alimentação do motor	5/10
8	Sonda Lambda	10/15
9	Motor	5/10/20
10	Unidade de controlo da bomba de combustível	15/10/20
11	PTC	40

Nº	Descrição	Ampères [A]
12	PTC	40
13	Unidade de controlo da transmissão automática	15/30
15	Buzina	15
16	Unidade de controlo da bomba de combustível	15/05/20
17	Unidade de controlo do motor	7,5
18	Terminal 30 (ponto de referência positivo)	5
19	Lava-vidros dianteiro	30
20	Buzina de aviso	10
22	Unidade de controlo do motor	5
23	Arranque	30
24	PTC	40
31	Diferencial eletrónico CUPRA	15
33	Bomba da transmissão automática	30

2017

Painel de instrumentos

Atribuição dos fusíveis no painel de instrumentos (2017)

Nº	Descrição	Ampères [A]
Nº	Descrição	Ampères [A]
4	Táxi	3
5	CAN	5
6	Alavanca da transmissão automática	5
7	Painel de controlo do ar condicionado e aquecimento; Aquecimento do vidro traseiro.	10
8	Diagnóstico; Interruptor do travão de mão; Interruptor da luz; Luz de marcha-atrás; Iluminação interior.	10
9	Coluna de direção	5
10	Ecrã do rádio	5
12	Rádio	20
13	Modo de condução.	15
14	Ventilador do ar condicionado	40
15	KESSY	10
16	Caixa de comunicação	7,5
17	Painel de instrumentos	5
18	Câmara traseira	7,5
19	KESSY	7,5
21	Unidade de controlo Haldex 4×4	15
22	Reboque	15
23	Faróis direitos	40
24	Teto elétrico	30

Nº	Descrição	Ampères [A]
25	Porta esquerda	30
26	Bancos aquecidos	20
28	Reboque	25
31	Farol esquerdo	40
32	Unidade de controlo de estacionamento; Câmara frontal e radar.	7,5
33	Airbag	5
34	Interruptor de marcha-atrás; Sensor climático; Espelho eletrocrómico.	7,5
35	Diagnóstico; Controlador de faróis; Regulador de faróis.	10
36	Farol LED direito	10
37	Farol LED esquerdo	10
38	Reboque	25
39	Porta direita	30
40	Tomada 12V	20
42	Fecho centralizado	40
43	Iluminação interior	30
44	Reboque	15
45	Banco elétrico do condutor	15
47	Limpa-vidros traseiro	15
49	Arranque; Sensor de embraiagem	5
53	Vidro traseiro aquecido	30

Compartimento do motor

Atribuição dos fusíveis no compartimento do motor (2017)

Nº	Descrição	Ampères [A]
Nº	Descrição	Ampères [A]
1	Unidade de controlo ESP	40/20
2	Unidade de controlo ESP	40/60
3	Unidade de controlo do motor (diesel/gasolina)	30/15
4	Sensores do motor	5/10
5	Sensores do motor	7,5/10
6	Sensor da luz de travagem	7,5
7	Alimentação do motor	7,5/10
8	Sonda Lambda	10/15
9	Motor	5/10/20
10	Unidade de controlo da bomba de combustível	15
11	PTC	40

Nº	Descrição	Ampères [A]
12	PTC	40
13	Unidade de controlo da transmissão automática	15/30
15	Buzina	15
16	Unidade de controlo da bomba de combustível	7,5
17	Unidade de controlo do motor	7,5
18	Terminal 30 (ponto de referência positivo)	7,5
19	Luz dianteira	30
21	Unidade de controlo da transmissão automática	15/30
22	Unidade de controlo do motor	5
23	Arranque	30
24	PTC	40
31	Diferencial eletrónico CUPRA	15
33	Bomba da transmissão automática	30

2018

Painel de instrumentos

Atribuição dos fusíveis no painel de instrumentos (2018)

Nº	Descrição	Ampères [A]
Nº	Descrição	Ampères [A]
4	Táxi	3
5	CAN	5
6	Alavanca da transmissão automática	5
7	Painel de controlo do ar condicionado e aquecimento; Aquecimento do vidro traseiro.	10
8	Diagnóstico; Interruptor do travão de mão; Interruptor da luz; Luz de marcha-atrás; Iluminação interior; Soleira da porta iluminada.	10
9	Coluna de direção	5
10	Ecrã do rádio	7,5
11	Faróis esquerdos	40
12	Rádio	20
14	Ventilador do ar condicionado	40
15	KESSY	10
16	Caixa de ligação.	7,5
17	Painel de instrumentos	7,5
18	Câmara traseira	7,5
19	KESSY	7,5
21	Unidade de controlo Haldex 4×4	15
22	Reboque	15
23	Teto	30
24	Faróis direitos	40

Nº	Descrição	Ampères [A]
25	Porta esquerda	30
26	Bancos aquecidos	20
27	Iluminação interior	30
28	Reboque	25
32	Sensor de estacionamento; Câmara frontal; Radar.	7,5
33	Airbag	5
34	Interruptor de marcha-atrás; Sensor climático; Espelho eletrocrómico; Fonte de alimentação traseira (USB)	7,5
35	Diagnóstico; Controlador de faróis; Regulador de faróis.	10
36	Farol LED direito	7,5
37	Farol LED esquerdo	7,5
38	Reboque	25
39	Porta direita	30
40	Tomada 12 V	20
41	Fecho centralizado	40
43	SEAT Sounds; Som CAN e MOST.	30
44	Reboque	15
45	Banco elétrico do condutor	15
47	Limpa-vidros traseiro	15
49	Arranque; Sensor de embraiagem.	5
52	Modo de condução.	15
53	Vidro traseiro aquecido	30

Compartimento do motor

Atribuição dos fusíveis no compartimento do motor (2018)

Nº	Descrição	Ampères [A]
Nº	Descrição	Ampères [A]
1	Unidade de controlo ESP	25
2	Unidade de controlo ESP	40/60
3	Unidade de controlo do motor (diesel/gasolina)	30/15
4	Sensores do motor	5/10
5	Sensores do motor	7,5/10
6	Sensor da luz de travagem	5
7	Alimentação do motor	5/10
8	Sonda Lambda	10/15
9	Motor	5/10/20
10	Unidade de controlo da bomba de combustível	15
11	PTC	40

Nº	Descrição	Ampères [A]
12	PTC	40
13	Bomba da transmissão automática	30
15	Buzina	15
16	Unidade de controlo da bomba de combustível	7,5
17	Unidade de controlo do motor	7,5
18	Terminal 30 (ponto de referência positivo)	7,5
19	Lava-vidros dianteiro	30
20	Buzina de aviso	10
22	Unidade de controlo do motor	5
23	Arranque	30
24	PTC	40
31	Diferencial eletrónico CUPRA	15
33	Bomba da transmissão automática	30

2019

Painel de instrumentos

Atribuição dos fusíveis no painel de instrumentos (2019)

Nº	Descrição	Ampere [A]
Nº	Descrição	Ampere [A]
1	SCR; Adblue.	20
4	Buzina alta	7,5
5	Gateway CAN	7,5
6	Alavanca da transmissão automática	7,5
7	Painel de controlo do ar condicionado e aquecimento; Aquecimento do vidro traseiro.	10
8	Diagnóstico; Interruptor do travão de mão; Interruptor da luz; Luz de marcha-atrás; Iluminação interior; Iluminação da soleira da porta.	7,5
9	Coluna de direção	7,5
10	Ecrã do rádio	7,5
11	Faróis esquerdos	40
12	Rádio	20
13	Táxi	5
14	Ventilador do ar condicionado	40
15	KESSy	10
16	Caixa de ligação	7,5
17	Painel de instrumentos, OCU	7,5
18	Câmara traseira	7,5
19	KESSy	7,5
20	SCR; Relé do motor, 1,5.	10/15
21	Unidade de controlo Haldex 4×4	15
22	Reboque	15
23	Teto	20

Nº	Descrição	Ampères [A]
24	Farol direito	40
25	Porta esquerda	30
26	Bancos aquecidos	20
27	Iluminação interior	30
28	Reboque	25
32	Controlador de estacionamento; Câmara frontal; Radar.	7,5
33	Airbag	7,5
34	Interruptor de marcha-atrás; Sensor climático; Espelho eletrocrómico.	7,5
35	Diagnóstico; Controlador de faróis; Regulador de faróis.	7,5
36	Farol LED direito	7,5
37	Farol LED esquerdo	7,5
38	Reboque	25
39	Porta direita	30
40	Tomada 12V	20
41	Fecho centralizado	40
42	Beats som CAN e MOST.	30
44	Reboque	15
45	Banco elétrico do condutor	15
47	Limpa-vidros traseiro	15
49	Arranque; Sensor de embraiagem.	7,5
52	Modo de condução.	15
53	Vidro traseiro aquecido	30
