Peugeot 308 T9 (2014-2018) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Peugeot 308 T9 (2014–2018), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Peugeot 308 T9 (2014-2018) – diagrama da caixa de fusíveis
Ano de fabricação: 2014, 2015, 2016, 2017, 2018.
Caixa de fusíveis do painel no Peugeot 308 T9
Veículos com volante à esquerda: a caixa de fusíveis está localizada na parte inferior do painel (à esquerda).
Remova a tampa puxando no canto superior esquerdo e depois para a direita.
Veículos com volante à direita: localizada no compartimento do motor (à esquerda).
Compartimento do motor
A caixa de fusíveis está localizada no compartimento do motor, perto da bateria.
Diagramas das caixas de fusíveis
2014, 2015

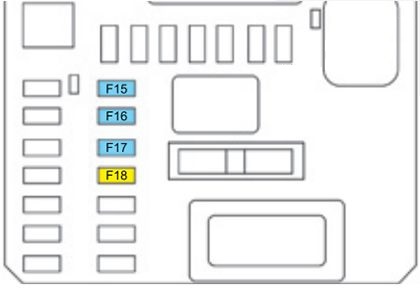

Caixa de fusíveis do painel (Versão 1 – COMPLETA)
Atribuição dos fusíveis na caixa de fusíveis do painel Versão 1 (COMPLETA) (2014, 2015)
| Nº | Ampere [A] | Descrição |
|---|---|---|
| F15 | 15 | Alimentação para acessórios 12 V. |
| F 16 | 15 | Acendedor de cigarros. |
| F17 | 15 | Sistema de áudio. |
| F18 | 20 | Sistema de áudio (bateria +). |

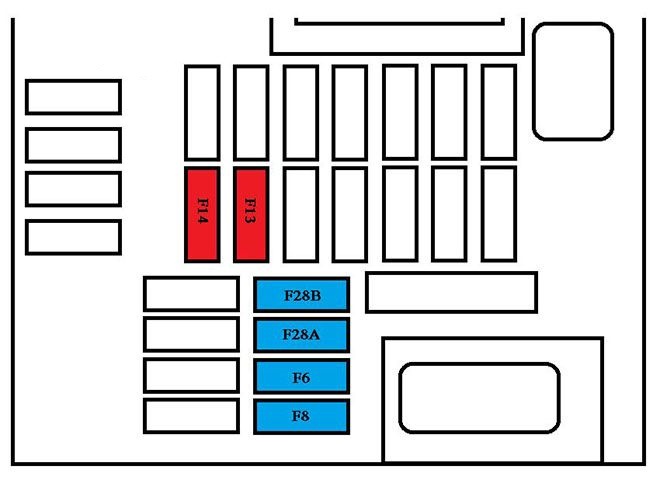

Diagrama de fusíveis do painel (Versão 2 – ECO)
Atribuição dos fusíveis no painel Diagrama de fusíveis Versão 2 (ECO) (2014, 2015)
| Nº | Ampere [A] | Descrição |
|---|---|---|
| F6 A ou B | 15 | Sistema de áudio. |
| F13 | 10 | Acendedor de cigarros. |
| F14 | 10 | Alimentação para acessórios 12 V. |
| F28 A ou B | 15 | Sistema de áudio (bateria +). |

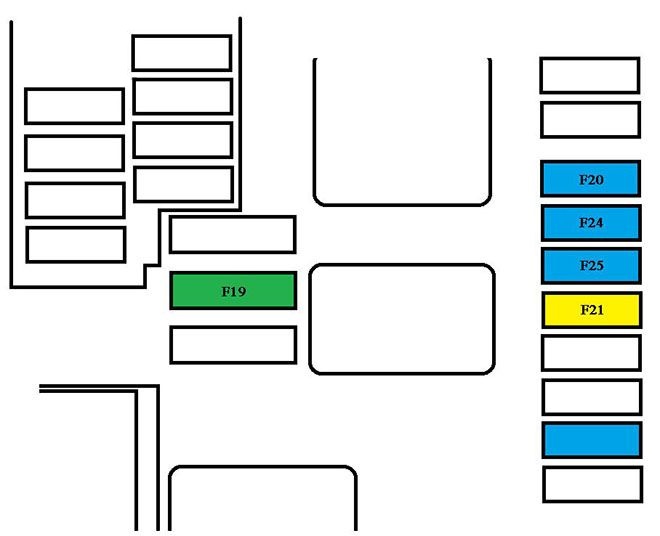

Compartimento do motor
Atribuição dos fusíveis no compartimento do motor (Versão 1 – COMPLETA) (2014, 2015)
| Nº | Ampere [A] | Descrição |
|---|---|---|
| F19 | 30 | Motor do limpador do para-brisa. |
| F20 | 15 | Bombas dos lavadores dos para-brisas dianteiro e traseiro. |
| F21 | 20 | Lavador de faróis. |
| F22 | 15 | Buzina. |
| F23 | 15 | Farol baixo direito. |
| F24 | 15 | Farol baixo esquerdo. |
Atribuição dos fusíveis no compartimento do motor (Versão 2 – ECO) (2014, 2015)
| Nº | Ampere [A] | Descrição |
|---|---|---|
| F16 | 15 | Faróis de neblina dianteiros. |
| F18 | 10 | Farol baixo direito. |
| F19 | 10 | Farol baixo esquerdo. |
| F25 | 40 | Relé dos limpadores de faróis (acessório não original). |
| F29 | 30 | Motor do limpador dianteiro. |
| F30 | 80 | Conectores de aquecimento (Diesel);
Aquecimento programável adicional (acessório não original); Bomba do lavador de faróis. |
2016, 2017, 2018

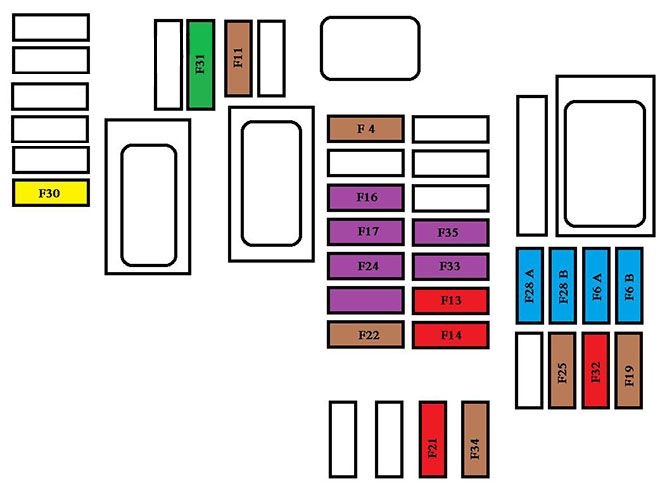

Diagrama de fusíveis do painel (Versão 1 – COMPLETA)
Atribuição dos fusíveis no painel Diagrama de fusíveis Versão 1 (COMPLETA) (2016, 2017, 2018)
| Nº | Ampere [A] | Descrição |
|---|---|---|
| F4 | 5 | Chamadas de emergência e assistência. |
| F6 A ou B | 15 | Sistema de áudio;
Tela sensível ao toque; Leitor de CD; Navegação. |
| F11 | 5 | Sistema “acesso e partida sem chave” |
| F13 | 10 | Tomada de acessórios 12 V dianteira. |
| F14 | 10 | Tomada de acessórios 12 V no porta-malas. |
| F 16 | 3 | Luz do porta-luvas;
Iluminação do espaço traseiro. |
| F17 | 3 | Luz do espelho de cortesia;
Luz dianteira. |
| F19 | 5 | Painel de instrumentos. |
| F21 | 10 | Tela multifuncional;
Ar condicionado. |
| F22 | 5 | Câmera de ré;
Sensores de estacionamento. |
| F24 | 3 | Sensor de chuva e luz |
| F25 | 5 | Airbag. |
| F28A ou B | 15 | Sistema de áudio (bateria +). |
| F30 | 20 | Limpador traseiro. |
| F31 | 30 | Travas. |
| F32 | 10 | Amplificador Hi-fi. |
| F33 | 3 | Memória de posição do assento. |
| F34 | 5 | Direção assistida elétrica. |
| F35 | 3 | Indicador de cinto de segurança desafivelado. |

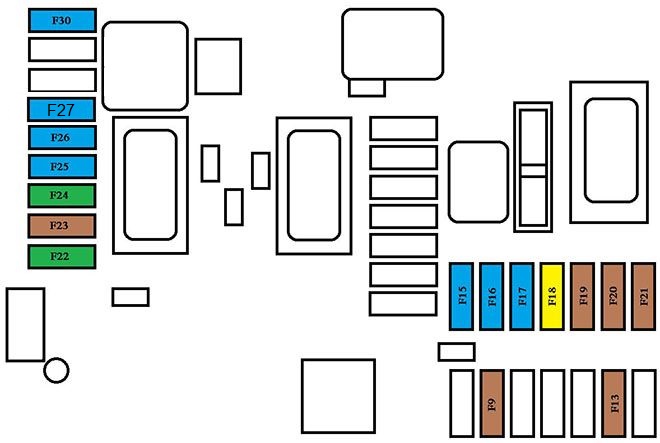

Diagrama de fusíveis do painel (Versão 2 – ECO)
Atribuição dos fusíveis no painel Diagrama de fusíveis Versão 2 (ECO) (2016, 2017, 2018)
| Nº | Ampere [A] | Descrição |
|---|---|---|
| F9 | 5 | Chamadas de emergência e assistência. |
| F13 | 5 | Câmera de ré e sensores de estacionamento |
| F15 | 15 | Alimentação para acessórios 12 V. |
| F 16 | 15 | Acendedor de cigarros. |
| F17 | 15 | Sistema de áudio. |
| F18 | 20 | Tela sensível ao toque;
Leitor de CD; Sistema de áudio; Navegação. |
| F19 | 5 | Sensor de chuva e luz. |
| F20 | 5 | Airbag. |
| F21 | 5 | Painel de instrumentos. |
| F22/F24 | 30 | Travas internas, externas, dianteiras e traseiras. |
| F23 | 5 | Luz do porta-luvas, espelho de cortesia, iluminação dianteira e traseira. |
| F25/F27 | 15 | Bomba do limpador dianteiro/traseiro. |
| F26 | 15 | Buzina. |
| F30 | 15 | Limpador traseiro. |

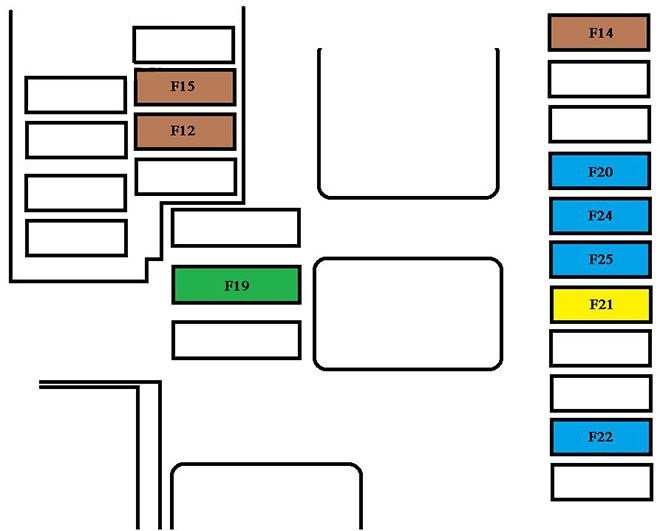

Compartimento do motor (Versão 1 – COMPLETA)
Atribuição dos fusíveis no compartimento do motor (Versão 1 – COMPLETA) (2016, 2017, 2018)
| Nº | Ampere [A] | Descrição |
|---|---|---|
| F12 | 5 | Controlador de assistência de estacionamento. |
| F14 | 25 | Bomba dos limpadores dianteiro e traseiro |
| F15 | 5 | Assistência de direção. |
| F19 | 30 | Motor do limpador dianteiro. |
| F20 | 15 | Motores dos lavadores dianteiro e traseiro. |
| F21 | 20 | Lavador de faróis. |
| F22 | 15 | Buzina. |
| F23 | 15 | Farol alto direito. |
| F24 | 15 | Farol alto esquerdo. |
| Indicador de combustível 2: | ||
| F8 | 30 | Sistema de controle de emissões a diesel (AdBlue*). |
| F10 | 5 | Transmissão automática. |
| F12 | 15 | Transmissão automática. |

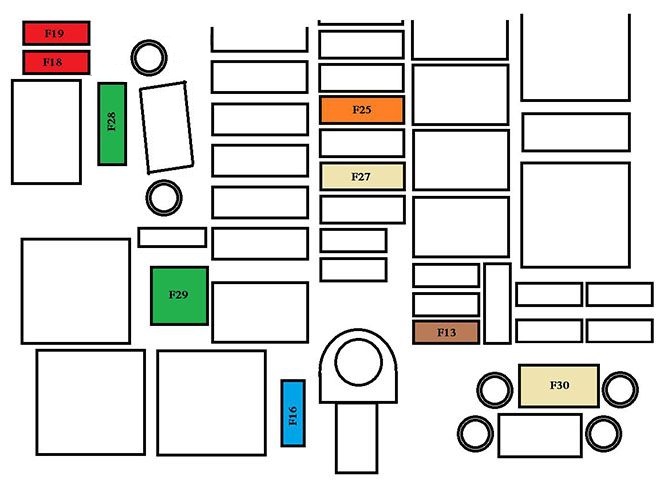

Compartimento do motor (Versão 2 – ECO)
Atribuição dos fusíveis no compartimento do motor (Versão 2 – ECO) (2016, 2017, 2018)
| Nº | Ampere [A] | Funções |
|---|---|---|
| F13 | 5 | Interface do sistema integrado. |
| F 16 | 15 | Faróis de neblina dianteiros. |
| F18 | 10 | Farol baixo direito. |
| F19 | 10 | Farol baixo esquerdo. |
| F25 | 40 | Relé dos limpadores de faróis (acessório não original). |
| F27 | 25 | Interface do sistema integrado. |
| F28 | 30 | Sistema de controle de emissões a diesel (AdBlue®). |
| F29 | 30 | Motor do limpador dianteiro. |
| F30 | 80 | Conectores de aquecimento (diesel);
Aquecimento programável adicional (acessório não original); Bomba do lavador de faróis. |
Sobre o Peugeot 308 T9 (2014-2018)
O Peugeot 308 T9, fabricado entre 2014 e 2018, é um automóvel compacto que se destaca pelo design moderno e tecnologias avançadas. Este modelo oferece diversas opções de motorização, incluindo variantes a gasolina e diesel, que proporcionam consumo eficiente de combustível e desempenho dinâmico. O interior do veículo é projetado com foco no conforto e ergonomia, incorporando os mais recentes recursos tecnológicos, como telas sensíveis ao toque e sistemas de assistência ao motorista. O Peugeot 308 T9 é popular por sua confiabilidade e características de condução, tornando-o uma escolha ideal tanto para viagens urbanas quanto de longa distância.
Diagrama da caixa de fusíveis do Peugeot 308 T9
Esta página exibe o diagrama da caixa de fusíveis para o Peugeot 308 T9, essencial para a manutenção adequada dos sistemas elétricos do veículo. Neste modelo, a caixa de fusíveis está tipicamente localizada em duas áreas principais: sob o capô e no interior do veículo, geralmente perto do painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É crucial sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter conhecimento de sua configuração e mantê-la corretamente.
