Seat Arona (2017-2021) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Seat Arona 2017–2021, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Seat Arona (2017-2019) – esquema de fusíveis
Ano de fabricação: 2017, 2018, 2019.
O fusível do isqueiro (tomada de alimentação) no Seat Arona é o fusível nº 2 na caixa de fusíveis do painel de instrumentos.
Cores dos fusíveis
| Cor | Amperagem [A] |
|---|---|
| preto | 1 |
| roxo | 3 |
| castanho claro | 5 |
| castanho | 7.5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco ou transparente | 25 |
| verde | 30 |
| laranja | 40 |
Localização da caixa de fusíveis

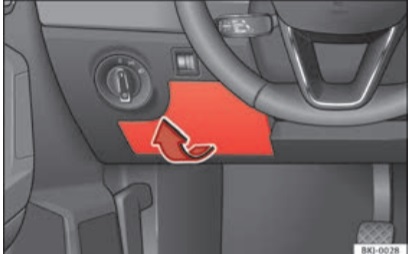

Compartimento de Passageiros
Localizado no painel de instrumentos, no lado do motorista, atrás do painel.

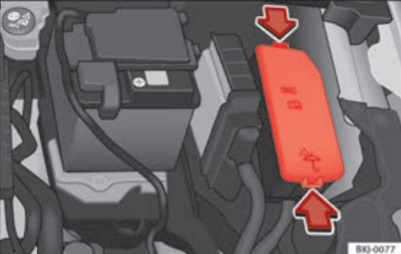

Compartimento do Motor
Diagramas da caixa de fusíveis
2017

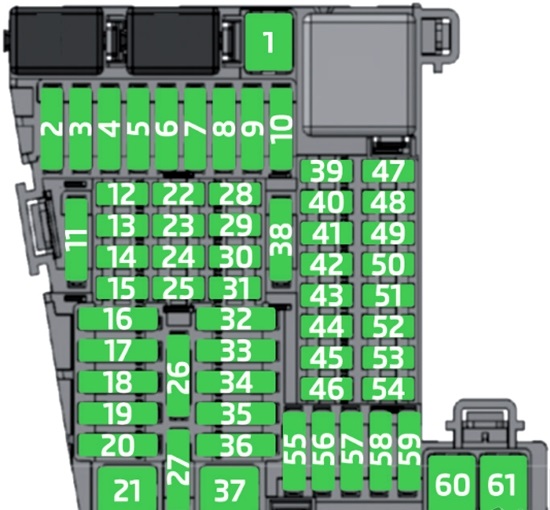

Painel de instrumentos (2017)
Atribuição dos fusíveis no painel de instrumentos (2017)
| Nº | Descrição | Amperagem [A] |
|---|---|---|
| Nº | Descrição | Amperagem [A] |
| 1 | Engate de reboque | 20 |
| 2 | Isqueiro;
Tomada de alimentação. |
20 |
| 3 | Amplificador de áudio | 30 |
| 6 | Fecho centralizado | 40 |
| 8 | Ventilador de aquecimento;
Climatronic. |
30 |
| 10 | Engate de reboque | 20 |
| 11 | Válvulas eletromagnéticas CNG. | 7.5 |
| 13 | Interruptor de luzes;
Coluna de direção LSS e SMLS; Porta de diagnóstico; Sensor de chuva e luz. |
7.5 |
| 14 | Coluna de direção LSS:
Controle do limpa-para-brisas. |
10 |
| 15 | Painel de instrumentos | 7.5 |
| 16 | Alimentação da luz direita | 40 |
| 17 | Controle da janela da porta direita | 30 |
| 18 | Limpa-para-brisas | 30 |
| 19 | Rádio;
Sistema multimídia. |
25 |
| 20 | Vidro traseiro aquecido | 30 |
| 21 | Unidade de controle SCR | 30 |
| 23 | Câmera traseira | 7.5 |
| 24 | Caixa de conexão;
Fiação interna da fonte de áudio (porta USB dupla-Aux IN); Amplificador de telefone; Display MIB. |
5 |
| 25 | Eletrônica da coluna de direção (MFL) | 7.5 |
| 26 | Gateway CAN | 7.5 |
| 27 | Unidade de controle de suspensão ativa | 7.5 |
| 28 | Sensor DWA | 7.5 |
| 29 | Buzina DWA | 7.5 |
| Nº | Descrição | Amperagem [A] |
|---|---|---|
| 31 | Controle de climatização 9AA/9AB | 7.5 |
| 31 | Unidade de controle 9AK Climatronic | 15 |
| 32 | Coluna de direção LSS, sem Kessy | 7.5 |
| 33 | Controle da janela da porta esquerda | 30 |
| 35 | Alimentação das luzes esquerdas | 40 |
| 36 | Sinal sonoro | 20 |
| 37 | Controlador de bancos aquecidos | 30 |
| 38 | BCM Power C63 | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Interruptor de luzes;
Porta de diagnóstico; Ajuste de potência das luzes; Coluna de direção LSS: Luzes, Faróis halógenos, Interruptor de luzes de ré. |
7.5 |
| 41 | Espelho eletrocrômico;
Ajuste dos espelhos externos; RKA sem rádio. |
7.5 |
| 42 | Pedal da embreagem;
Relé de ignição; Bobina do relé CNG. |
7.5 |
| 43 | Bobina do relé DWP;
Motor do limpa-vidros traseiro. |
15 |
| 44 | Airbag | 7.5 |
| 45 | Farol esquerdo Leimo Plus | 7.5 |
| 46 | Farol esquerdo Leimo Plus | 7.5 |
| 48 | Trava da coluna de direção;
Unidade de controle Kessy. |
7.5 |
| 49 | Bobina do relé SCR | 7.5 |
| 51 | Sensor de pressão AA;
Bicos aquecidos. |
7.5 |
| 53 | Alavanca de câmbio automático;
ZSS. |
7.5 |
| 58 | Bomba de água dupla | 7.5 |
| 59 | Espelhos retrovisores aquecidos | 10 |
| 60 | Engate de reboque | 30 |
| 61 | Engate de reboque | 30 |
Motor (2017)
Atribuição dos fusíveis no compartimento do motor (2017)
| Nº | Descrição | Amperagem [A] |
|---|---|---|
| Nº | Descrição | Amperagem [A] |
| 1 | Módulo de injeção do motor | 30 |
| 2 | Válvula de dosagem de combustível (TJ4 / T6P / TJ7);
Bomba de líquido de arrefecimento de baixa temperatura (TJ4 / T6P / TJ7); Válvula de regulação da pressão do óleo (TJ1); Válvula de líquido de arrefecimento AGR (TJ1); Alta e baixa pressão de água (TJ1); Bobina do relé SCR. |
7.5 |
| 3 | Sondas Lambda | 15 |
| 4 | Relé da bomba de combustível do motor (MPI);
Unidade de controle do manômetro (TSI e Diesel). |
15 |
| 5 | Conversor de pressão;
Válvula eletromagnética EPW; Sensor TOG; Ventilador elétrico PWM; Válvula de controle do eixo de comando; Válvula do tanque de carvão ativado; Válvula de regulação da pressão do óleo (TSI). |
15 |
| 6 | Bobinas de ignição (MPI e TSI) | 30 |
| 6 | Relé da vela de ignição;
Resistor do coletor de admissão (Diesel). |
7.5 |
| 7 | Bomba de vácuo (TSI) | 15 |
| 8 | Injetores e bobina do relé EKP (MPI e CNG);
Válvula de dosagem de combustível (Diesel). |
10 |
| 9 | Sensor do servo | 7.5 |
| 10 | Bateria Vref: Gateway, BDM e BCM | 7.5 |
| 14 | Módulo de injeção do motor;
Relé principal do motor; ESC. |
15 |
| Nº | Descrição | Amperagem [A] |
|---|---|---|
| 15 | Transmissão automática DQ200 e AQ160 | 30 |
| 17 | 50 Diag | 7.5 |
| 18 | Partida | 30 |
| 20 | ESC (bomba) | 60 |
| 20 | ABS (bomba) | 40 |
| 21 | ESC / ABS (válvulas) | 25 |
| 24 | Ventilador elétrico TH4 sem ar condicionado para países de clima temperado | 30 |
| 25 | Ventilador TH4 com ar condicionado ou T5I para países de clima temperado | 20 |
| 25 | PTC1 | 40 |
| 26 | Ventilador elétrico TJ1 / TJ4 / TJ7 / T6P ou TH4 / T5l para países de clima quente | 50 |
| 27 | Ventilador TH4 com ar condicionado ou T5I para países de clima temperado | 30 |
| 27 | PTC2 | 40 |
| 28 | PTC3 | 40 |
2018, 2019
Painel de instrumentos (2018, 2019)
Atribuição dos fusíveis no painel de instrumentos (2018, 2019)
| Nº | Descrição | Amperagem [A] |
|---|---|---|
| Nº | Descrição | Amperagem [A] |
| 1 | Engate de reboque | 20 |
| 2 | Isqueiro;
Tomada de alimentação. |
20 |
| 3 | Amplificador de áudio | 30 |
| 6 | Fecho centralizado | 40 |
| 8 | Ventilador de aquecimento;
Climatronic. |
30 |
| 10 | Engate de reboque | 20 |
| 11 | 2018:
Válvulas eletromagnéticas CNG. |
7.5 |
| 13 | Interruptor de luzes;
Coluna de direção LSS e SMLS; Porta de diagnóstico; Sensor de chuva e luz. |
7.5 |
| 14 | Coluna de direção LSS:
Controle do limpa-para-brisas |
10 |
| 15 | Painel de instrumentos | 7.5 |
| 16 | Alimentação da luz direita | 40 |
| 17 | Controle da janela da porta direita | 30 |
| 18 | Limpa-para-brisas | 30 |
| 19 | Rádio;
Sistema multimídia. |
25 |
| 20 | Vidro traseiro aquecido | 30 |
| 21 | Unidade de controle SCR | 30 |
| 23 | Câmera traseira | 7.5 |
| 24 | Caixa de conexão;
Fiação interna da fonte de áudio (porta USB dupla-Aux IN); Amplificador de telefone; Display MIB. |
5 |
| 25 | Eletrônica da coluna de direção (MFL) | 7.5 |
| 26 | Gateway CAN | 7.5 |
| 27 | Unidade de controle de suspensão ativa | 7.5 |
| 28 | Sensor DWA | 7.5 |
| Nº | Descrição | Amperagem [A] |
|---|---|---|
| 29 | Buzina DWA | 7.5 |
| 31 | Controle de climatização 9AA / 9AB | 7.5 |
| 31 | Unidade de controle 9AK Climatronic | 15 |
| 32 | Coluna de direção LSS, sem Kessy | 7.5 |
| 33 | Controle da janela da porta esquerda | 30 |
| 35 | Alimentação das luzes esquerdas | 40 |
| 36 | Sinal acústico | 20 |
| 37 | Controlador de bancos aquecidos | 30 |
| 38 | BCM Power C63 | 30 |
| 39 | BSD, PDC.MRR | 10 |
| 40 | Interruptor de luzes;
Porta de diagnóstico; Ajuste do fluxo de luzes; Coluna de direção LSS: Luzes, Faróis halógenos, Interruptor de luzes de ré, Espelho eletrocrômico, RKA sem rádio. |
7.5 |
| 41 | Ajuste dos espelhos externos, | 7.5 |
| 42 | Pedal da embreagem;
Relé de partida; Bobina do relé CNG; Sensor de pressão AC. |
7.5 |
| 43 | Bobina do relé DWP;
Motor do limpa-vidros traseiro; Bicos aquecidos. |
15 |
| 44 | Airbag | 7.5 |
| 45 | Farol esquerdo Leimo Plus | 7.5 |
| 46 | Farol esquerdo Leimo Plus | 7.5 |
| 48 | Trava da coluna de direção;
Unidade de controle Kessy. |
7.5 |
| 49 | Bobina do relé SCR | 7.5 |
| 53 | Alavanca de câmbio automático, ZSS | 7.5 |
| 58 | Bomba de água dupla | 7.5 |
| 59 | Espelhos retrovisores aquecidos | 10 |
| 60 | Engate de reboque | 30 |
| 61 | Engate de reboque | 30 |
Motor (2018, 2019)
Atribuição dos fusíveis no compartimento do motor (2018, 2019)
| Nº | Descrição | Amperagem [A] |
|---|---|---|
| Nº | Descrição | Amperagem [A] |
| 1 | Módulo de injeção do motor MPI | 10 |
| 1 | Módulo de injeção do motor TSI | 15 |
| 1 | Módulo de injeção do motor Diesel | 30 |
| 2 | Válvula de dosagem de combustível (TJ4 / T6P / TJ7);
Bomba de líquido de arrefecimento de baixa temperatura (TJ4 / T6P / TJ7); Válvula de regulação da pressão do óleo (TJ1); Válvula de líquido de arrefecimento AGR (TJ1); Alta e baixa pressão de água (TJ1); Bobina do relé SCR. |
7.5 |
| 3 | Sondas Lambda | 15 |
| 4 | Relé da bomba de combustível do motor (MPI);
Unidade de controle do manômetro (TSI e óleo diesel). |
15 |
| 5 | Sensor de pressão;
Válvula eletromagnética EPW; Sensor TOG; Ventilador elétrico PWM; Válvula de regulação do eixo de comando; Válvula do tanque de carvão ativado; Válvula de regulação da pressão do óleo (TSI). |
10 |
| 6 | Bobinas de ignição (MPI e TSI) | 20 |
| 6 | Relé das velas de ignição;
Resistor do coletor de admissão (Diesel). |
7.5 |
| 7 | Bomba de vácuo (TSI) | 15 |
| 8 | Injetores e relé EKP (MPI e CNG);
Válvula de dosagem de combustível (óleo diesel). |
10 |
| 9 | Sensor do servo | 7.5 |
| 10 | Bateria Vref: Gateway, BDM e BCM | 7.5 |
| Nº | Descrição | Amperagem [A] |
|---|---|---|
| 14 | Módulo de injeção do motor;
Relé principal do motor; ESC. |
7.5 |
| 15 | Transmissão automática DQ200 e AQ160 | 30 |
| 17 | 50 Diag | 7.5 |
| 18 | Partida | 30 |
| 20 | ESC (bomba) | 60 |
| 20 | ABS (bomba) | 40 |
| 21 | ESC / ABS (válvulas) | 25 |
| 24 | Ventilador elétrico TH4 sem ar condicionado para países de clima temperado | 30 |
| 25 | Ventilador TH4 com ar condicionado ou T5I para países de clima temperado | 20 |
| 25 | PTC1 | 40 |
| 26 | Ventilador elétrico TJ1 / TJ4 / TJ7 / T6P ou TH4 / T5l para países de clima quente | 50 |
| 27 | Ventilador TH4 com ar condicionado ou T5I para países de clima temperado | 30 |
| 27 | PTC2 | 40 |
| 28 | PTC3 | 40 |

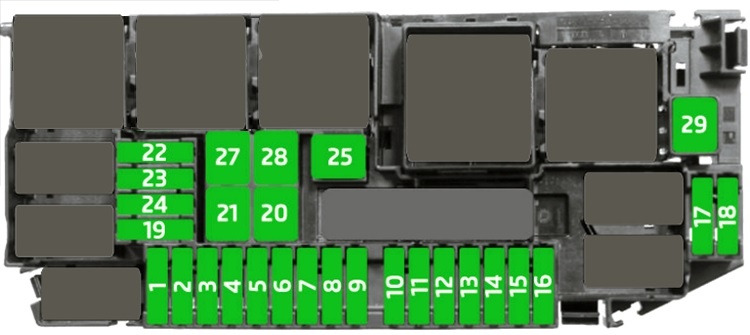

Caixa de fusíveis no compartimento do motor
| Número | Descrição / Ampere [A] | |
|---|---|---|
| Número | Descrição / Ampere [A] | |
| 1 | Módulo de injeção do motor MPI | 10 |
| Módulo de injeção do motor TSI | 15 | |
| Módulo de injeção do motor diesel | 30 | |
| 2 | Válvula de medição de combustível (TJ4/T6P/TJ7);
Bomba de líquido de arrefecimento de baixa temperatura (TJ4/T6P/TJ7); Válvula de regulação da pressão do óleo (TJ1); Válvula de arrefecimento AGR (TJ1); Bomba de água superior e inferior (TJ1); Bobina do relé SCR; Válvula da cabeça do cilindro. |
7,5 |
| 3 | Sondas Lambda | 15 |
| 4 | Relé da bomba de combustível do motor a gasolina (MPI);
Módulo de controlo do indicador (TSI e diesel). |
15 |
| 5 | Ventilador elétrico (EC);
Válvula LDR; Válvula do absorvedor de vapores e válvula variável; Válvula de regulação da pressão do óleo; Válvulas de desativação dos cilindros; Sensor WIV e regulador de pressão CNG. |
10 |
| 6 | Velas de ignição (MPI e TSI) | 20 |
| Relé das velas de incandescência;
Resistência do tubo de admissão (Diesel). |
7,5 | |
| 7 | Bomba de vácuo (TSI, CNG) | 15 |
| 8 | Bobina do relé dos injetores e EKP (MPI);
Válvula de dosagem (motores diesel). |
10 |
| 9 | Sensor de assistência | 7,5 |
| 10 | Bateria Vref: Portas, BDM e BCM | 7,5 |
| Número | Descrição / Ampere [A] | |
|---|---|---|
| 12 | Compressor desativável | 10 |
| 14 | ESC;
Elemento de controlo da bobina do relé 87 e motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). |
7,5 |
| 15 | Caixa de velocidades automática DQ200 e AQ160 | 30 |
| 17 | 50 diagnóstico | 7,5 |
| 18 | Motor de arranque BDM | 30 |
| 20 | ESC (bomba) | 60 |
| ABS (bomba) | 40 | |
| 21 | ESC / ABS (válvulas) | 25 |
| 24 | Ventilador elétrico TH4 sem ar condicionado para países de clima temperado | 30 |
| 25 | Ventilador TH4 com ar condicionado ou T5I para países de clima temperado | 20 |
| PTC1 | 40 | |
| 26 | Ventilador elétrico TJ1/TJ4/TJ7/T6P ou TH4/T5I para países de clima quente | 50 |
| 27 | Ventilador TH4 com ar condicionado ou T5I para países de clima temperado | 30 |
| PTC2 | 40 | |
| 28 | PTC3 | 40 |
Caixa de fusíveis no habitáculo
Localiza-se no painel de instrumentos, do lado do condutor, atrás do painel.
| Número | Descrição / Ampere [A] | |
|---|---|---|
| Número | Descrição / Ampere [A] | |
| 1 | Engate de reboque | 20 |
| 3 | Amplificador de áudio | 30 |
| 4 | Isqueiro / Tomada de alimentação 12V | 20 |
| 6 | Fecho centralizado | 40 |
| 8 | Ventoinha de aquecimento;
Climatronic. |
30 |
| 10 | Engate de reboque | 25 |
| 11 | Indicador de nível de GNC | 7,5 |
| 13 | Interruptor das luzes;
Coluna de direção LSS e SMLS; Porta de diagnóstico; Sensor de chuva e luz. |
7,5 |
| 14 | Coluna de direção LSS: interruptores do limpa para-brisas | 10 |
| 15 | Combinação, ligação de alarme (+ NZ4) | 7,5 |
| 16 | Alimentação das luzes do lado direito | 40 |
| 17 | Controlo do vidro da porta direita | 30 |
| 18 | Limpa para-brisas dianteiro | 30 |
| 19 | Rádio, sistema multimédia | 25 |
| 20 | Aquecimento do óculo traseiro | 30 |
| 21 | Módulo de controlo SCR | 30 |
| 23 | Câmara de marcha-atrás | 7,5 |
| 24 | Connectivity Box;
Ligação a fontes de áudio externas (USB duplo); Ecrã MIB. |
5 |
| 25 | Sistema eletrónico da coluna de direção (MFL) | 7,5 |
| 26 | Porta CAN | 7,5 |
| 27 | Módulo de controlo da suspensão ativa | 7,5 |
| 28 | Sensor DWA | 7,5 |
| Número | Descrição / Ampere [A] | |
|---|---|---|
| 29 | Buzina DWA | 7,5 |
| 31 | Módulo de controlo do ar condicionado 9AA/9AB | 7,5 |
| Módulo de controlo Climatronic 9AK | 15 | |
| 32 | Coluna de direção LSS, sem sistema Kessy | 7,5 |
| 33 | Controlo do vidro da porta do lado esquerdo | 30 |
| 35 | Alimentação das luzes do lado esquerdo | 40 |
| 36 | Sinal acústico | 20 |
| 37 | Módulo de controlo dos bancos aquecidos | 30 |
| 38 | Alimentação BCM C63 | 30 |
| 39 | BSD, PDC, MRR, PLA | 10 |
| 40 | Interruptor das luzes;
Entrada de diagnóstico; Regulador de fluxo dos faróis; Coluna de direção LSS: luzes, luzes de halogéneo, interruptor, luz de marcha-atrás, espelho eletrocromático, RKA sem rádio. |
7,5 |
| 41 | Ajuste dos espelhos laterais não rebatíveis | 7,5 |
| 42 | Pedal da embraiagem;
Relé de ignição; Bobina do relé CNG; Sensor de pressão do ar condicionado. |
7,5 |
| 43 | Bobina do relé DWP;
Motor do limpa para-brisas traseiro. |
15 |
| 44 | Airbag | 7,5 |
| 45 | Luz LED dianteira esquerda | 7,5 |
| 46 | Luz LED dianteira direita | 7,5 |
| 48 | Fecho da coluna de direção;
Módulo de controlo Kessy. |
7,5 |
| 49 | Relé SCR | 7,5 |
| 53 | Alavanca da caixa de velocidades automática, ZSS | 7,5 |
| 58 | Bomba de lavagem do para-brisas dianteiro | 7,5 |
| 59 | Espelhos laterais aquecidos | 10 |
| 60 | Engate de reboque | 30 |
| 61 | Engate de reboque | 30 |
Esquema de fusíveis e relés – Seat Arona
Aplica-se a veículos fabricados nos anos:
2021.
Cores dos fusíveis
| Cor | Ampere [A] |
|---|---|
| preto | 1 |
| roxo | 3 |
| castanho claro | 5 |
| castanho | 7.5 |
| vermelho | 10 |
| azul | 15 |
| amarelo | 20 |
| branco ou transparente | 25 |
| verde | 30 |
| laranja | 40 |
Caixa de fusíveis no habitáculo
Localiza-se no painel de instrumentos, do lado do condutor, atrás do painel.
| Número | Descrição | |
|---|---|---|
| Número | Descrição | |
| 1 | Engate de reboque | 20 |
| 3 | Amplificador de áudio | 30 |
| 4 | Isqueiro;
Posição de alimentação 12 V. |
20 |
| 6 | Fecho centralizado | 40 |
| 8 | Ventoinha de aquecimento;
Climatronic. |
30 |
| 10 | Engate de reboque | 25 |
| 11 | Indicador de GNC | 7,5 |
| 13 | Interruptor das luzes;
Coluna de direção LSS e SMLS; Porta de diagnóstico; Sensor de chuva e luz. |
7,5 |
| 14 | Coluna de direção LSS: controlo dos limpa para-brisas | 10 |
| 15 | Combinado;
Ligação de alarme (+ NZ4). |
7,5 |
| 16 | Alimentação da luz direita | 40 |
| 17 | Controlo do vidro da porta direita | 30 |
| 18 | Limpa para-brisas | 30 |
| 19 | Rádio;
Sistema multimédia. |
25 |
| 20 | Óculo traseiro aquecido | 30 |
| 21 | Unidade de controlo SCR | 30 |
| 23 | Câmara traseira | 7,5 |
| 24 | Connectivity Box;
Ligação de fontes de áudio externas (USB duplo); Ecrã MIB. |
5 |
| 25 | Eletrónica da coluna de direção (MFL) | 7,5 |
| 26 | Gateway | 7,5 |
| 27 | Unidade de controlo da suspensão ativa | 7,5 |
| 28 | Sensor D W A | 7,5 |
| Número | Descrição | |
|---|---|---|
| 29 | Buzina D W A | 7,5 |
| 31 | Ar condicionado 9AA/9AB | 7,5 |
| Unidade de controlo Climatronic 9AK | 15 | |
| 32 | Coluna de direção LSS, sem Kessy | 7,5 |
| 33 | Controlo do vidro da porta esquerda | 30 |
| 35 | Alimentação das luzes esquerdas | 40 |
| 36 | Sinal acústico | 20 |
| 37 | Unidade de controlo dos bancos aquecidos | 30 |
| 38 | Potência BCM C63 | 30 |
| 39 | BSD, PDC, MRR, PLA | 10 |
| 40 | Interruptor das luzes;
Entrada de diagnóstico; Regulador de fluxo dos faróis; Coluna de direção LSS: lâmpadas, lâmpadas de halogéneo, interruptor, marcha-atrás, espelho eletrocromático, RKA sem rádio. |
7,5 |
| 41 | Ajuste dos espelhos exteriores rebatíveis, | 7,5 |
| 42 | Pedal da embraiagem;
Relé de ignição; Relé CNG; Sensor de pressão do ar condicionado. |
7,5 |
| 43 | Relé DWP;
Motor do limpa para-brisas traseiro. |
15 |
| 44 | Airbag | 7,5 |
| 45 | Farol LED esquerdo completo | 7,5 |
| 46 | Farol LED direito completo | 7,5 |
| 48 | Fecho da coluna de direção;
Unidade de controlo Kessy. |
7,5 |
| 49 | Relé SCR | 7,5 |
| 53 | Alavanca da caixa de velocidades automática, ZSS | 7,5 |
| 58 | Bomba de lavagem do para-brisas dianteiro | 7,5 |
| 59 | Espelhos retrovisores aquecidos | 10 |
| 60 | Engate de reboque | 30 |
| 61 | Engate de reboque | 30 |
Caixa de fusíveis no compartimento do motor
| Número | Descrição | |
|---|---|---|
| Número | Descrição | |
| 1 | Módulo de injeção do motor MPI | 10 |
| Módulo de injeção do motor TSI | 15 | |
| 2 | Válvula de dosagem de combustível (TJ4/T6P/TJ7);
Bomba de líquido de arrefecimento de baixa temperatura (TJ4/T6P/TJ7); Válvula de regulação da pressão do óleo (TJ1); Válvula de líquido de arrefecimento AGR (TJ1); Bomba de água de alta e baixa pressão (TJ1); Bobina do relé SCR; Válvula de água da cabeça do cilindro. |
7,5 |
| 3 | Sondas Lambda | 15 |
| 4 | Relé da bomba de gasolina do motor (MPI);
Unidade de controlo do pisca (TSI). |
15 |
| 5 | Ventilador elétrico (EC);
Válvula LDR; Depósito e válvula de distribuição variável; Válvula de regulação da pressão do óleo; Válvulas de desconexão do cilindro; Sensor WIV; Regulador de pressão CNG. |
10 |
| 6 | Velas de ignição (MPI e TSI) | 20 |
| 7 | Bomba de vácuo (TSI, CNG) | 15 |
| 8 | Injetores e bobina do relé EKP (MPI) | 10 |
| 9 | Sensor do servo | 7,5 |
| 10 | Bateria Vref: gateway, BDM e BCM | 7,5 |
| 12 | Compressor desconectável | 10 |
| Número | Descrição | |
|---|---|---|
| 14 | ESC, bobina do relé 87 e controlador do motor (+ TJ1 / TJ4 / TH4 / T5I / T6P / TJ7 / TC5 / T5Y). | 7,5 |
| 15 | Caixa de velocidades automática DQ200 e AQ160 | 30 |
| 17 | 50 Diag | 7,5 |
| 18 | Motor de arranque BDM | 30 |
| 20 | ESC (bomba) | 60 |
| ABS (bomba) | 40 | |
| 21 | ESC/ABS (válvulas) | 25 |
| 24 | Ventilador elétrico TH4 sem ar condicionado para países de clima temperado | 30 |
| 25 | Ventilador TH4 com ar condicionado ou T5I para países de clima temperado | 20 |
| PTC1 | 40 | |
| 26 | Ventilador elétrico TJ1/TJ4/TJ7/T6P ou TH4/T5I para países de clima quente | 50 |
| 27 | Ventilador TH4 com ar condicionado ou T5I para países de clima temperado | 30 |
| PTC2 | 40 | |
| 28 | PTC3 | 40 |
Sobre o Seat Arona (2017-2021)
O Seat Arona, lançado em 2017, é um SUV compacto que rapidamente se tornou popular devido ao seu design moderno e praticidade. Este modelo oferece várias opções de motorização, incluindo motores a gasolina e diesel, que garantem um consumo de combustível eficiente e um desempenho dinâmico. O interior do Arona foi concebido com ênfase no conforto e na tecnologia, proporcionando espaço suficiente para passageiros e bagagem. As características de segurança e os modernos sistemas de assistência tornam este veículo uma escolha ideal tanto para a condução urbana como em autoestrada.
Esquema da caixa de fusíveis do Seat Arona
Esta página apresenta o esquema da caixa de fusíveis para o modelo Seat Arona, essencial para a manutenção correta dos sistemas elétricos do veículo. A caixa de fusíveis encontra-se geralmente no interior do veículo, sob o painel de instrumentos do lado do condutor, e outra pode estar localizada no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, a sua amperagem e os componentes que protegem. É importante utilizar sempre fusíveis de substituição com a mesma amperagem para evitar danos nos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o bom funcionamento de todos os equipamentos elétricos do veículo.
