Seat Toledo I (1991-1999) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Seat Toledo I 1991–1999, obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Diagrama de fusíveis e relés – Seat Toledo I

Aplica-se a veículos fabricados nos anos:

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

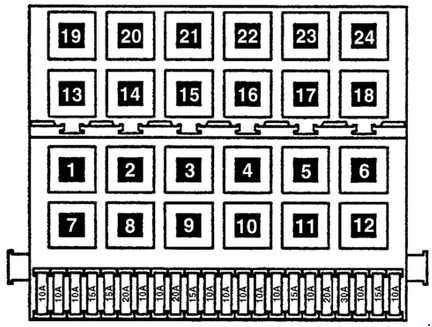

Diagrama de fusíveis (da esquerda para a direita)

Número	Amperagem [A]	Descrição
1	10	Farol baixo esquerdo
2	10	Farol baixo direito
3	10	Iluminação de instrumentos e painéis
4	15	Limpador e lavador do vidro traseiro, teto solar
5	15	Limpadores, lavador do vidro dianteiro e traseiro, bicos do lavador do vidro dianteiro aquecidos eletricamente
6	20	Ventilador de ar fresco, ar condicionado
6	30	Ventilador, ar condicionado
7	10	Luzes traseiras, direita
8	10	Luzes traseiras, esquerda
9	15	Desembaçador do vidro traseiro
9	20	Aquecimento do vidro traseiro, aquecimento dos espelhos
10	15	Faróis de neblina, luz de neblina traseira

11	10	Farol com luz alta esquerda. Lâmpada de aviso de luz alta
12	10	Farol com luz alta direita
13	10	Buzina, ventilador do radiador (saída)
14	10	Reservas de combate
14	15	Luzes de ré, espelhos elétricos, aquecimento dos bancos, vidros elétricos, controle de cruzeiro do ar condicionado,
15	10	Eletrônica do motor, bomba de circulação do líquido de arrefecimento (motor de seis cilindros)
16	15	Luzes de advertência, iluminação do porta-luvas, iluminação da tomada, teto solar elétrico, luz de mapa/leitura dianteira
17	10	Luzes de emergência
18	20	Bomba de combustível (FP), módulo de controle da sonda lambda aquecida (H02S)
19	30	Ventilador do líquido de arrefecimento, relé do ar condicionado
20	10	Luzes de freio, controle de cruzeiro (contatos de ativação nos pedais de freio e embreagem)
21	15	Iluminação interior e do porta-malas, relógio, acendedor de cigarros, travamento central, indicador multifuncional
22	10	Acendedor de cigarros, rádio, porta-malas

Fusíveis adicionais (em suportes separados, acima dos relés)

Número	Amperagem [A]	Descrição
1	30	Fusível do relé do motor ABS
2	30	Fusível do relé principal ABS
3	10	Fusível para ar condicionado normal
4	30	Fusível do ventilador de ar frio no Climatronic
5	5	Fusível Climatronic
6	20	Fusível automático para vidros elétricos
7	15	Reboque fixo +

Fusíveis adicionais (no compartimento do motor, na divisória acima do servo-freio)

Número	Amperagem [A]	Descrição
1	50	Velas de incandescência para motores diesel

Sobre o Seat Toledo I (1991-1999)

O Seat Toledo I, fabricado entre 1991 e 1999, foi o primeiro modelo desta marca espanhola a ser projetado como um sedã compacto. Este modelo era conhecido por sua cabine espaçosa e grande porta-malas, o que o tornava ideal para uso familiar. O Toledo I foi oferecido com várias motorizações, incluindo motores a gasolina e diesel, que proporcionavam diferentes níveis de desempenho e eficiência. Graças à sua confiabilidade e praticidade, tornou-se um modelo popular entre os motoristas que procuravam um veículo acessível e funcional.

Diagrama da caixa de fusíveis do Seat Toledo I

Esta página exibe o diagrama da caixa de fusíveis do Seat Toledo I, que é essencial para a manutenção e reparo corretos dos sistemas elétricos do veículo. A caixa de fusíveis geralmente está localizada no interior do veículo, sob o painel de instrumentos no lado do motorista, e outra pode estar localizada no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, sua amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir a segurança e a funcionalidade do veículo.
