Diagram de fusíveis e relés – Peugeot Rifter

Aplica-se a veículos fabricados nos anos:

2018, 2019, 2020, 2021, 2022.

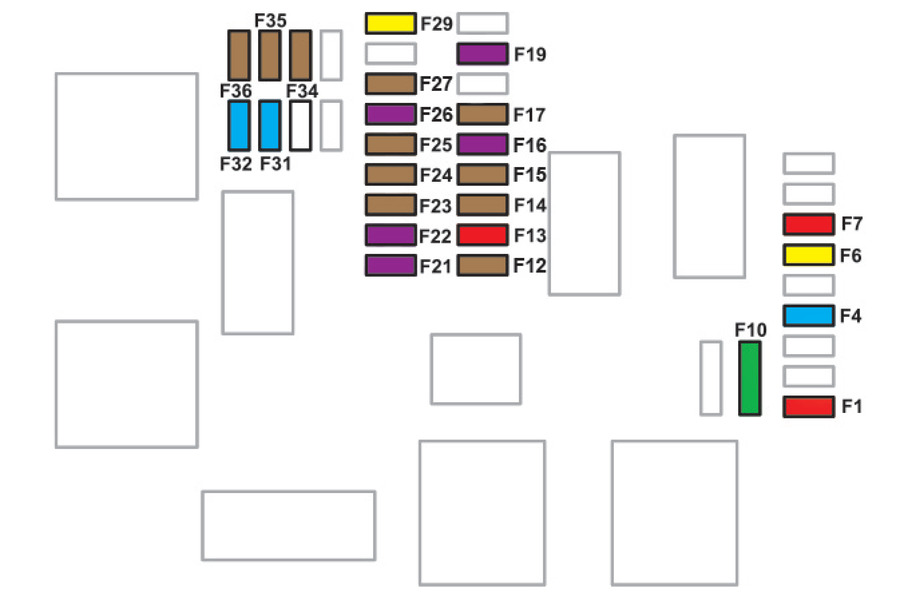

Caixa de fusíveis na cabine

A caixa de fusíveis está localizada na parte inferior do painel (no lado esquerdo).

Número	Amperes [A]	Descrição
F1	10	Carregador sem fio para smartphones; Espelho eletrocrômico.
F4	15	Buzina.
F6	20	Bomba de lavagem de para-brisas.
F7	10	Alimentação 12 V (traseira).
F10	30	Módulo de segurança elétrica para abertura de portas pelo interior.
F13	10	Comandos dos sistemas telemáticos e de rádio.
F14	5	Alarme; Módulo telemático avançado.
F19	3	Módulo de engate de reboque.
F23	5	Módulo básico de engate de reboque.
F27	5	Aquecimento auxiliar.
F29	20	Rádio; Ecrã tátil.
F31	15	Rádio (disponível como acessório pós-venda).
F32	15	Alimentação 12 V (frontal).
F34	5	Comandos dos espelhos.
F36	5	Alimentação USB.

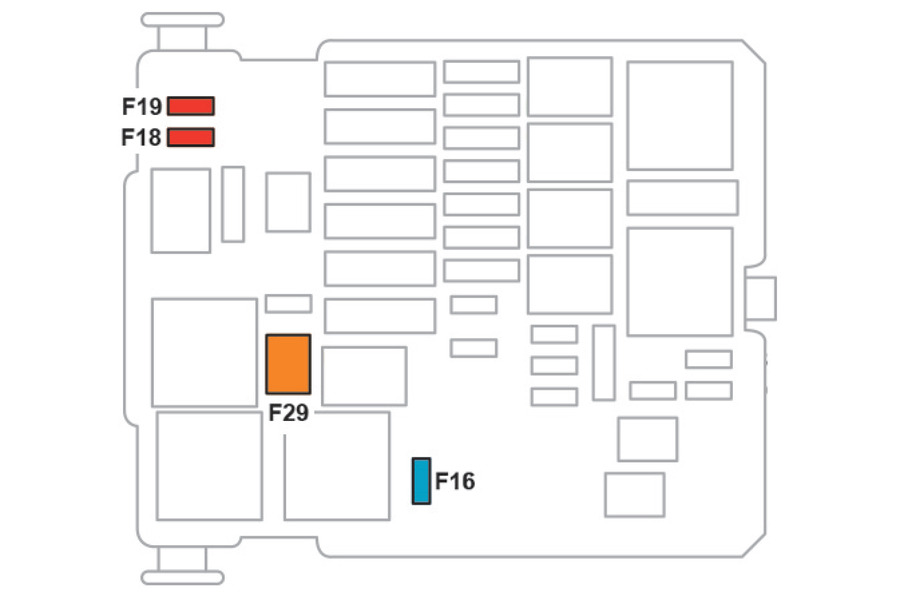

Fusíveis no compartimento do motor

A caixa de fusíveis está localizada no compartimento do motor, perto da bateria.

• Solte os dois ganchos A.
• Remova a tampa.
• Substitua o fusível.
• Após a substituição, feche cuidadosamente a tampa e, em seguida, bloqueie os dois ganchos A para garantir a estanqueidade da caixa de fusíveis.

Número	Amperes [A]	Descrição
F16	15	Farol de nevoeiro dianteiro.
F18	10	Farol alto direito.
F19	10	Farol alto esquerdo.
F29	40	Limpador de para-brisas dianteiro.

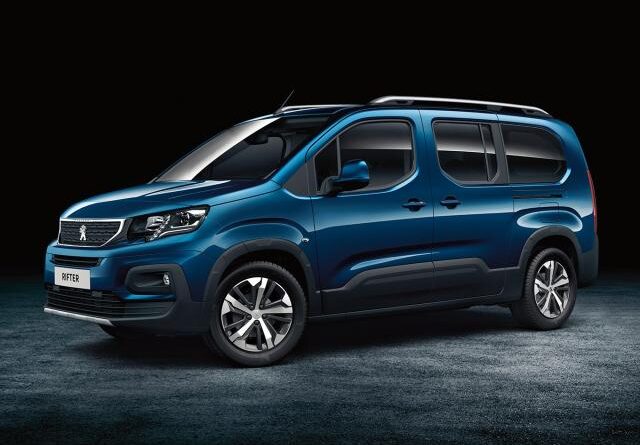

Sobre o Peugeot Rifter (2018-2022)

O Peugeot Rifter, produzido entre 2018 e 2022, é um MPV compacto que combina praticidade e design moderno. Este modelo é conhecido pela sua amplitude e flexibilidade, o que o torna ideal para famílias e viagens de aventura. O Rifter oferece várias opções de motorização, incluindo motores a gasolina e diesel, que garantem um consumo de combustível eficiente e um desempenho fiável. No interior, encontramos tecnologias modernas e elementos de conforto que aumentam o bem-estar durante a condução. O Peugeot Rifter também está equipado com sistemas de segurança avançados que garantem a proteção dos passageiros.

Diagrama da caixa de fusíveis do Peugeot Rifter

Esta página apresenta o diagrama da caixa de fusíveis para o modelo Peugeot Rifter, essencial para a manutenção e reparação corretas do veículo. A caixa de fusíveis está geralmente localizada no interior do veículo, sob o painel de instrumentos, e no compartimento do motor. O diagrama indica os números dos fusíveis, os seus valores em amperes e os componentes que protegem. É importante usar sempre fusíveis de substituição com o mesmo valor em amperes para evitar danos nos sistemas elétricos. O diagrama da caixa de fusíveis ajudá-lo-á a identificar e substituir rapidamente os fusíveis danificados, garantindo o funcionamento sem problemas do seu veículo.
