Renault Master III (2003-2018) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Renault Master III (2003–2018), obterá informações sobre a localização dos painéis de fusíveis dentro do veículo e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Diagrama de fusíveis e relés – Renault Master

Aplica-se a veículos fabricados nos anos:

2003, 2004, 2005, 2006, 2007, 2008, 2009 e 2010.

Como o Renault Master foi produzido por um longo período com diferentes opções de equipamentos elétricos e modelos de carroceria, não é possível fornecer uma descrição geral dos fusíveis e relés.

Compartimento de passageiros

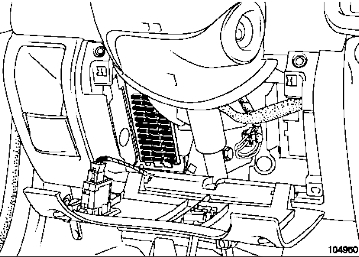

Caixa de fusíveis

Localizada sob o painel de instrumentos, atrás do painel de proteção.

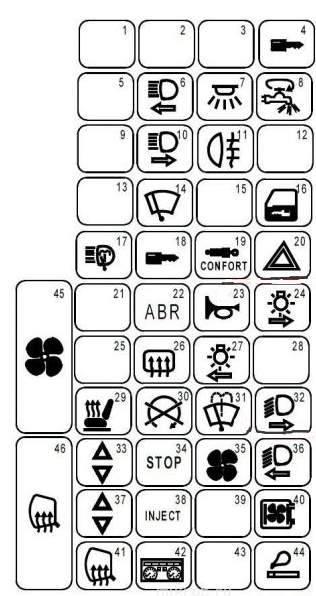

Descrição

1. Reserva
2. Reserva
3. Reserva
4. 20A – Dispositivo antifurto, sensor de impacto
5. Reserva
6. 10A – Farol alto esquerdo, painel de instrumentos
7. 15A – Iluminação do teto, memória do sistema de áudio, painel de instrumentos, receptor para controle remoto de travamento das portas, iluminação interna, indicador com relógio integrado, relé de controle de travamento das portas, tacógrafo
8. 30A – Distribuidor de fusíveis para aparelhos elétricos
9. Reserva
10. 10A – Farol direito (farol alto)
11. 7,5A – Luzes de neblina traseiras, painel de instrumentos
12. Reserva
13. Reserva
14. 20A – Motor do limpador de para-brisa
15. Reserva
16. 25A – Travamento central das portas
17. 30A – Lavador de faróis
18. 2A – Conector para diagnóstico do sistema OBD2
19. 5A – Suspensão pneumática
20. 15A – Alarme, conector de diagnóstico
21. Reserva
22. 2A – Sistema de travamento antibloqueio (ABS)
23. 15A – Buzina
24. 7,5A – Lâmpadas do lado direito, placa iluminada
25. Reserva
26. 5A – Elemento de aquecimento do vidro traseiro
27. 20A – Luzes laterais esquerdas, iluminação da placa, iluminação dos controles e acendedores
28. Reserva
29. 15A – Assento aquecido
30. 20A – Válvula solenoide para parar motores Diesel, sistema de aquecimento, sistema de injeção.
31. 15A – Limpador, lavador de para-brisa
32. 10A – Farol direito (farol alto)
33. 25A – Vidros elétricos para portas de passageiros
34. 20A – Luzes de freio, luzes de ré
35. 20A – Ventilador elétrico para entrada de ar na cabine
36. 10A – Relé temporizado dos lavadores de faróis, farol esquerdo (farol alto), painel de instrumentos
37. 25A – Vidro elétrico na porta do motorista
38. 7,5A – ECU do sistema de injeção
39. Reserva
40. 20A – Sistema de áudio, relé do tacômetro, relé do aquecedor a diesel
41. 10A – Elementos de aquecimento dos espelhos externos
42. 15A – Indicador de luzes externas acesas, painel de instrumentos
43. Reserva
44. 25A – Acendedor de cigarros
45. 40A – Ventilador elétrico para entrada de ar na cabine do carro com ar condicionado
46. 40A – Elemento de aquecimento do vidro traseiro

Caixa de relés

Esses módulos são montados na placa de relés da cabine, no lado esquerdo do painel de instrumentos.

Tipo 1

Descrição

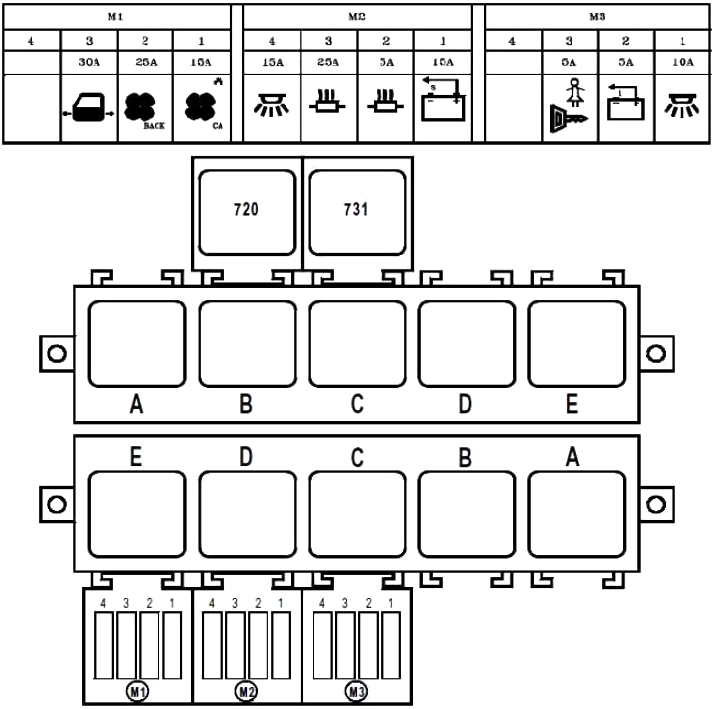

Tipo 2

Renault Master 3 – fusíveis – descrição

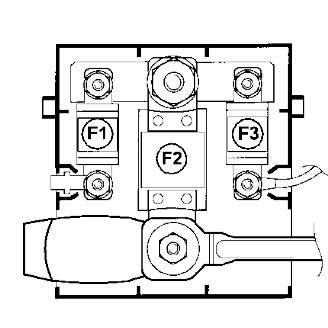

Fusíveis da bateria no Renault Master

• F1 40A Caixa de fusíveis na cabine
• F2 – 400A – Alimentação da caixa de fusíveis dos circuitos de alimentação, motor de partida, sistema de partida
• F3 – 40A – Fusível do relé de potência do computador de injeção

Renault Master III (2010-2018) – diagrama da caixa de fusíveis

Ano de fabricação: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Fusíveis do acendedor de cigarros (tomada de energia) no Renault Master III (2010-2018) é o fusível na caixa de fusíveis no compartimento de passageiros.



As informações são baseadas no manual do proprietário dos anos 2016, 2017 e 2018. A localização dos fusíveis em carros fabricados em outros períodos pode variar.



Caixa de fusíveis no compartimento do motor

Localização da caixa de fusíveis

Remoção:

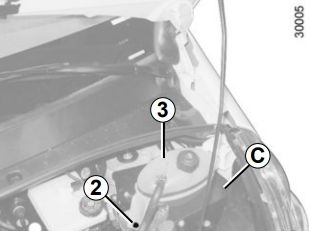

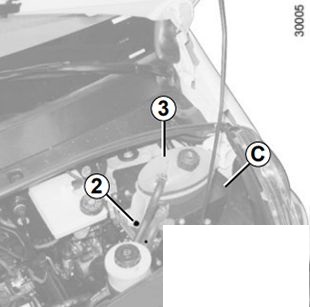

Solte o parafuso 2 e remova o reservatório de líquido de arrefecimento 3.

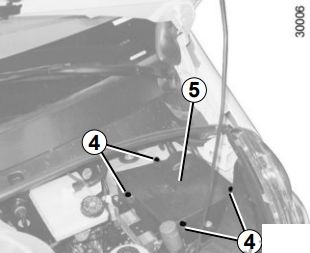

Solte os quatro parafusos 4.

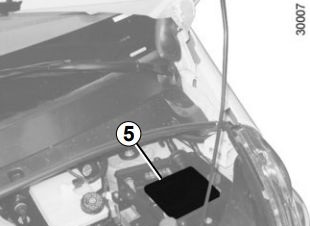

Vire a unidade 5 para acessar os fusíveis no compartimento do motor.

Instalação da caixa de fusíveis:

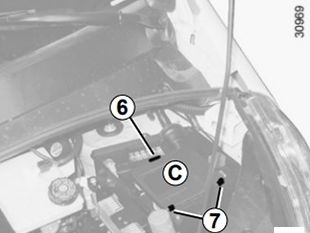

Conecte os suportes 7 e, em seguida, fixe o suporte 6.

Aperte os quatro parafusos 4 para garantir que a unidade 5 esteja completamente fechada (verifique se não entra água ou poeira na unidade 5 durante a remoção/instalação).

Posicione o reservatório de líquido de arrefecimento 3 e, em seguida, aperte o parafuso 2.



Atribuição dos fusíveis

Para identificar os fusíveis, consulte a etiqueta dos fusíveis.

Fusíveis Renault Master 3 – descrição

Fusível	Descrição
	Piscas direitos
	Piscas esquerdos
	Farol direito
	Farol esquerdo
	Luzes de neblina
	Faróis altos esquerdos
	Faróis altos direitos
	ABS
	Limpador de faróis
	Sistema de aquecimento e ar condicionado
	Desembaçador de vidro



Caixa de fusíveis no compartimento de passageiros

Localização da caixa de fusíveis

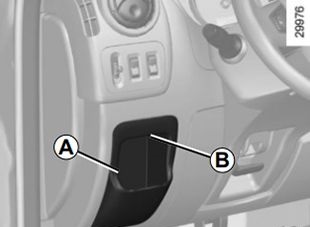

Remova a tampa A, usando o recorte B.



Atribuição dos fusíveis

Para identificar os fusíveis, consulte a etiqueta dos fusíveis.

Fusíveis no Renault Master III

Fusível	Descrição
	Rádio; Assentos aquecidos; Display multifuncional; Saída para conexões de áudio e aviso.
	Saída de acessórios
	Acendedor de cigarros
	Painel de instrumentos
	Controle central das portas
	Controlador no compartimento de passageiros; Piscas e luzes de neblina traseiras.
	Saída de diagnóstico
	ABS / ESP
	Luzes de freio; Iluminação interna.
	Controlador do compartimento de passageiros
	Luzes de freio
	Vidros elétricos; Sistema de aquecimento e ar condicionado e controlador da cabine de passageiros.
	Vidro traseiro aquecido do lado esquerdo
	Vidro traseiro aquecido do lado direito
	Limpadores
	Imobilizador do motor

Leggere  Renault Talisman (2015-2019) – caixa de fusíveis

	Assentos aquecidos
	Piscas
	Acesso sem chave
	Tacógrafo
	Ventilador do sistema de aquecimento e ar condicionado
	Modificações adicionais
	Vidros elétricos e controlador no compartimento de passageiros
	Luz lateral direita
	Luz lateral esquerda
	Faróis baixos direitos
	Faróis baixos esquerdos
	Luzes de neblina
	Farol alto esquerdo
	Farol alto direito
	ABS
	Limpador de faróis
	Sistema de aquecimento e ar condicionado
	Desembaçador
