Peugeot 308 II (T9) (2020-2021) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Peugeot 308 II (T9) (2020–2021), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Peugeot 308 II (T9)
Aplica-se a veículos fabricados nos anos:
2020, 2021.

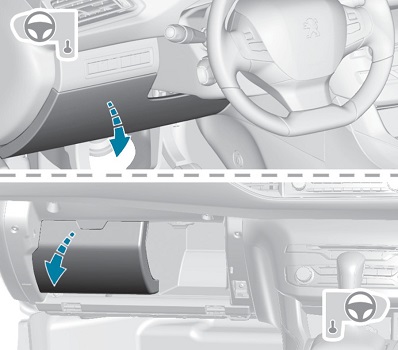

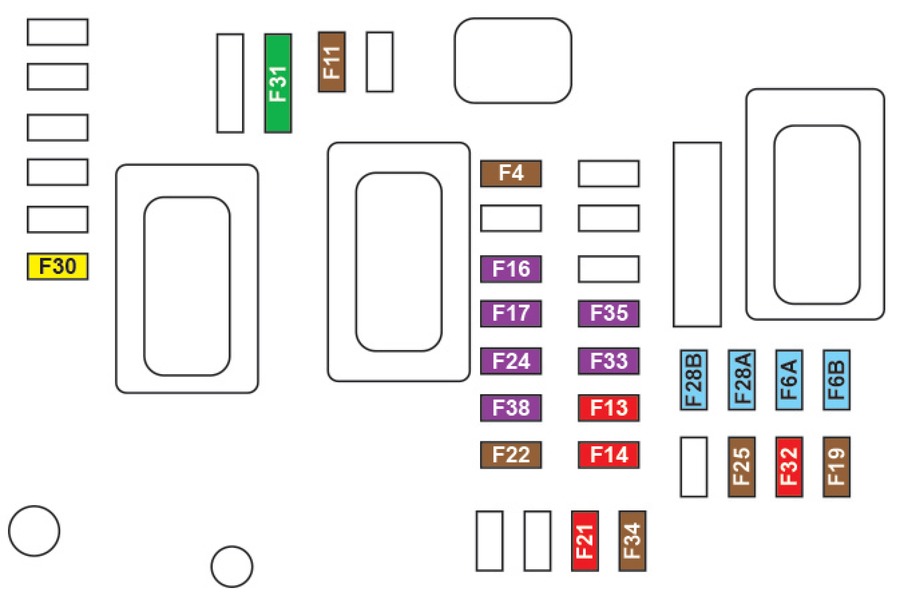

Caixa de fusíveis no painel de instrumentos
Veículos com volante à esquerda: a caixa de fusíveis está localizada na parte inferior do painel de instrumentos (esquerda).
Remova a tampa puxando no canto superior esquerdo e depois para a direita.
Veículos com volante à direita: está localizada no compartimento da lâmpada (esquerda).

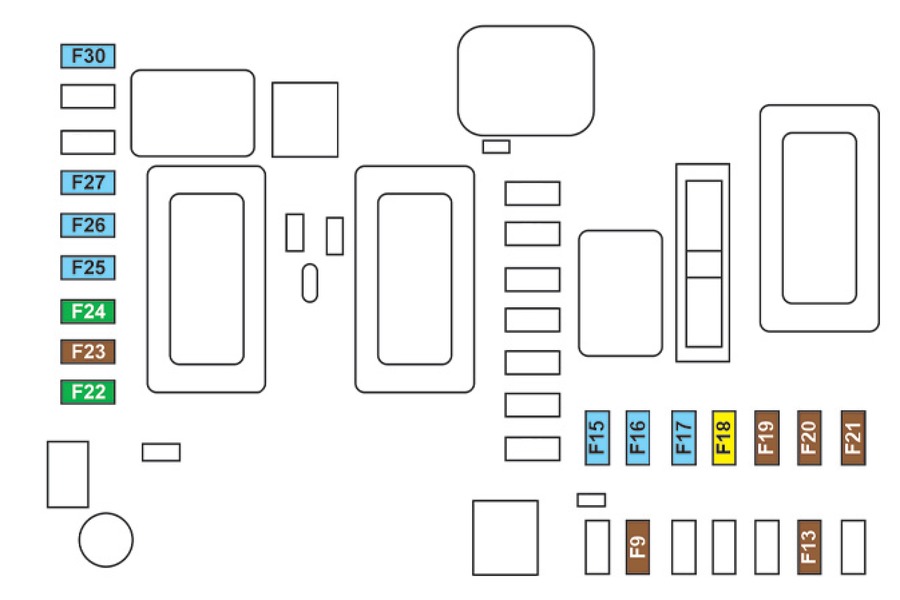

(Versão 2 – ECO)
Tabela de fusíveis
|
Número |
Amperes [A] |
Descrição |
|---|---|---|
|
F9 |
5 |
Alarme; Conexão para alarme e assistência. |
|
F13 |
5 |
Câmera de ré e assistência de estacionamento. |
|
F15 |
15 |
Alimentação 12 V. |
|
F16 |
15 |
Acendedor de cigarros. |
|
F18 |
20 |
Tela sensível ao toque; Leitor de CD; Sistema de áudio e navegação. |
|
F19 |
5 |
Sensor de chuva e sol. |
|
F20 |
5 |
Airbag. |
|
F21 |
5 |
Painel de instrumentos. |
|
F22/F24 |
30 |
Travas internas/externas, dianteiras e traseiras. |
|
F23 |
5 |
Iluminação do porta-luvas, espelho de cortesia; Luzes de leitura dianteiras e traseiras. |
|
F25/F27 |
15 |
Bomba do lavador dianteiro/traseiro. |
|
F26 |
15 |
Buzina. |
|
F30 |
15 |
Limpador traseiro |

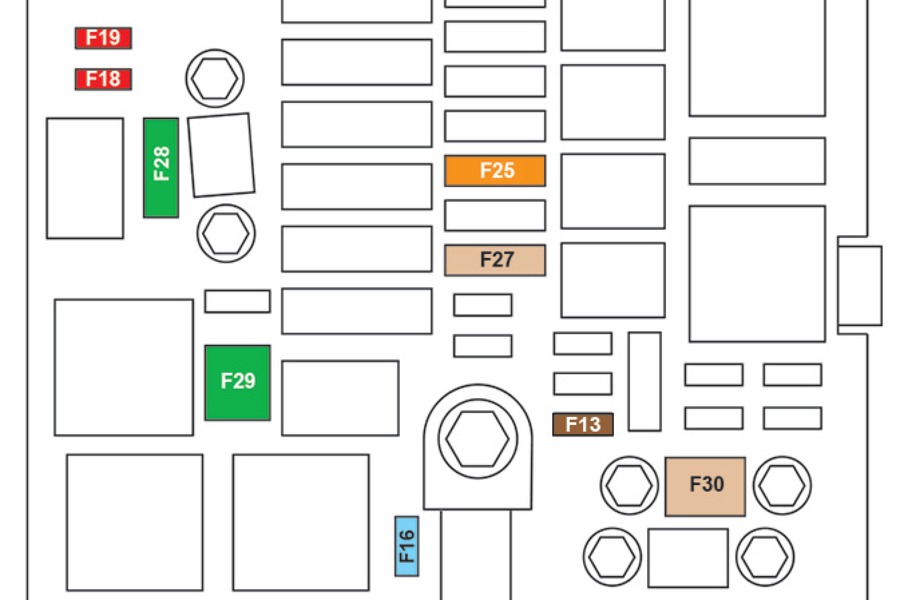

Caixa de fusíveis no compartimento do motor
|
Número |
Amperes [A] |
Descrição |
|---|---|---|
|
F13 |
5 |
Módulo de controle inteligente. |
|
F16 |
15 |
Faróis de neblina dianteiros. |
|
F18 |
10 |
Farol baixo direito. |
|
F19 |
10 |
Farol baixo esquerdo. |
|
F25 |
40 |
Relé do limpador de faróis (acessório aftermarket). |
|
F27 |
25 |
Módulo de controle inteligente. |
|
F28 |
30 |
Sistema de limpeza de gases de escape do motor Diesel (AdBlue®). |
|
F29 |
30 |
Motor do limpador de para-brisa dianteiro. |
|
F30 |
80 |
Velas de ignição (motor Diesel); Aquecimento auxiliar programável (acessório aftermarket); Bomba do lavador de faróis. |
