Diagrama de fusíveis e relés – Lexus LS 460 (XF40)

Aplica-se a novos veículos nos anos:

2007, 2008, 2009, 2010, 2011, 2012.

Cabine

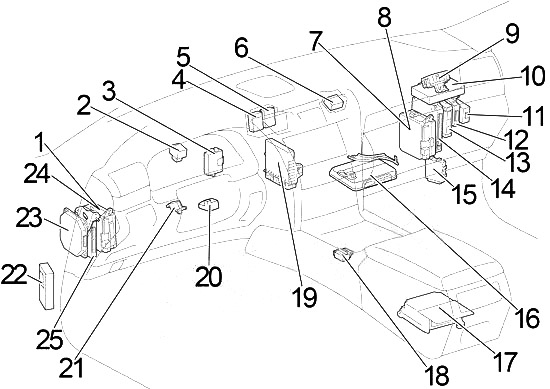

Direção à esquerda

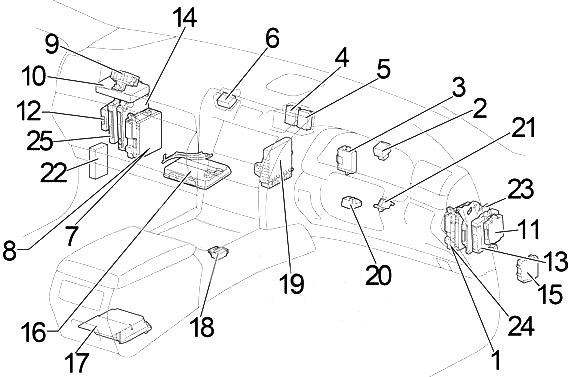

Direção à direita

1. Caixa de fusíveis 1
2. Relé dos piscas
3. Área do código de identificação
4. Conector
5. Conector
6. Conector
7. Caixa de fusíveis 2
8. ECU de controlo de energia elétrica
9. ECU e recetor de aviso de pressão dos pneus
10. ECU de navegação
11. ECU da porta
12. ECU de sonar de distância
13. ECU de controlo da suspensão pneumática
14. ECU de assistência ao estacionamento
15. ECU AFS
16. Controlador ECU
17. Controlador do airbag central
18. ECU de controlo do bloqueio da transmissão
19. Amplificador do ar condicionado
20. ECU de bloqueio da direção
21. Controlador multiplex inclinável-telescópico
22. ECU de assistência à condução
23. Controlador do monitor ECU
24. ECU do corpo principal
25. Certificação ECU

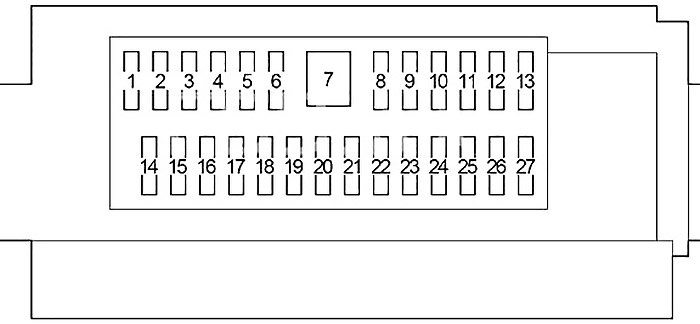

Caixa de fusíveis da cabine nº 1 (lado do condutor)

A caixa de fusíveis está localizada sob o painel de instrumentos, no lado do condutor. Remova a tampa para aceder aos fusíveis.

Número	Amperagem [A]	Descrição
1	10	Piscas e medidores, ajuste do banco dianteiro, ajuste do banco traseiro, controlo de inclinação e telescópico, sistema de travamento das portas, controlo de cruzeiro
2	10	Iluminação interior, relógio
3	10	Sistema de áudio
4	10	Abertura da porta de combustível, iluminação interior, sistema de áudio
5	–	–
6	5	Sistema de acesso inteligente com botão de arranque, sistema anti-roubo
7	30	Sistema de áudio
8	20	Controlo de inclinação e telescópico
9	10	Sistema de travamento das portas elétrico
10	10	Luzes de sinalização de viragem
11	25	Iluminação interior, sistema de travamento das portas, vidros elétricos
12	25	Iluminação interior, espelho exterior, sistema de travamento das portas elétrico, vidros elétricos, espelho exterior aquecido
13	5	Luzes de travão

14	10	Transmissão automática, bloqueio elétrico das portas, controlo de cruzeiro, sistema de travagem, desembaciador do vidro traseiro, teto de abrir, cinto de segurança pré-colisão, apoio de cabeça, tomada elétrica, piscas, ar condicionado, sistema de áudio
15	5	Sistema de controlo de cruzeiro
16	15	Sistema de arranque, sistema de ar condicionado dos bancos
17	5	ECU do corpo principal, cinto de segurança pré-colisão, sistema de direção inclinável e telescópica, sistema de arranque
18	15	Tomada de corrente
19	5	Sistema de travamento das portas elétrico
20	–	–
21	30	Teto de abrir
22	30	Controlo de inclinação e telescópico
23	5	Sistema de travamento das portas elétrico
24	10	Sistema de diagnóstico a bordo
25	30	Ajuste do banco dianteiro
26	20	Sistema de ar condicionado dos bancos
27	30	Sistema de ar condicionado dos bancos

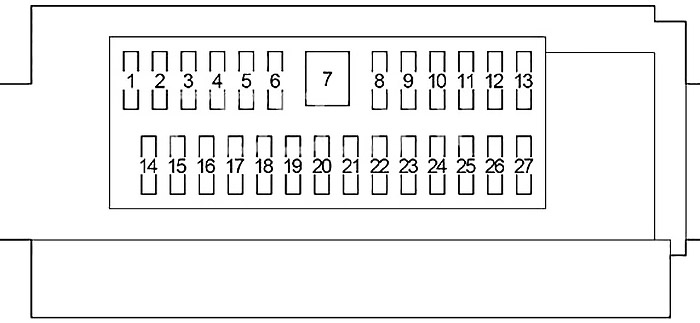

Caixa de fusíveis da cabine nº 2 (lado do passageiro)

A caixa de fusíveis está localizada sob o painel de instrumentos, no lado do passageiro. Remova a tampa para aceder aos fusíveis.

Número	Amperagem [A]	Descrição
1	5	Controlo de inclinação e telescópico, sistema de acesso inteligente com botão de arranque, piscas e medidores, sistema de controlo de energia elétrica, sistema de ligação Lexus
2	5	Sistema de diagnóstico a bordo, sistema de ligação Lexus
3	10	Bloqueio elétrico das portas, ajuste do banco dianteiro, ajuste do banco traseiro, VGRS, sistema de acesso inteligente com botão de arranque, sistema de arranque, assistência intuitiva ao estacionamento
4	–	–
5	20	Sistema de suspensão pneumática modulada eletronicamente
6	10	Sistema de travamento das portas elétrico
7	30	Sistema de áudio
8	20	Sistema de ar condicionado, sistema de navegação, sistema de ligação Lexus
9	5	Sistema de controlo de energia elétrica
10	5	Interruptor dos faróis, limpa e lava-vidros, buzina, sistema de direção inclinável e telescópica, vidros elétricos, sistema de travamento das portas elétrico, para-sol da porta, para-sol traseiro, ajuste do banco traseiro, interruptores do volante
	10	Interruptor dos faróis, limpa e lava-vidros, buzina, sistema de direção inclinável e telescópica, vidros elétricos, sistema de travamento das portas elétrico, para-sol da porta, para-sol traseiro, ajuste do banco traseiro, interruptores do volante
11	10	Sistema de travamento das portas elétrico
12	25	Iluminação interna, sistema de travamento das portas, vidros elétricos

13	25	Iluminação interior, espelho exterior, sistema de travamento elétrico das portas, controlo dos vidros, espelho exterior com aquecedor
14	5	Sistema de áudio
15	5	Sistema de direção variável (VGRS)
16	10	Sistema de áudio, sistema de navegação, sistema de travamento elétrico das portas, VGRS, ar condicionado, apoio de cabeça, cinto de segurança pré-colisão, assistência intuitiva ao estacionamento, sistema de aviso de pressão dos pneus
17	10	Ar condicionado dos bancos
18	15	Isqueiro
19	5	Sistema de áudio, sistema de navegação, relógio, sistema de ligação Lexus, controlo de cruzeiro
20	–	–
21	–	–
22	10	Ar condicionado
23	20	Ar condicionado dos bancos
24	30	Ajuste do banco dianteiro
25	30	Ajuste do banco traseiro
26	30	Ajuste do banco dianteiro
27	30	Ar condicionado dos bancos

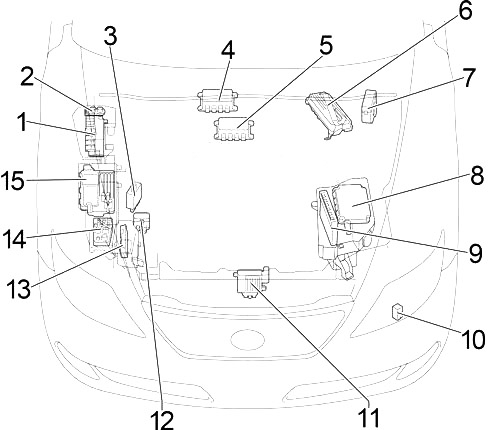

Motor

Condução à esquerda

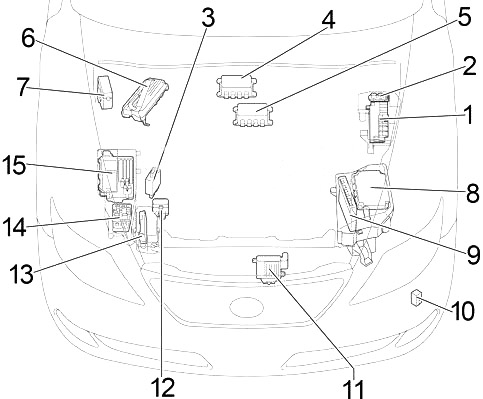

Condução à direita

1. Caixa de fusíveis 1
2. ECU de assistência à direção
3. Controlador do injetor (Banco 2)
4. Controlador do injetor (Banco 1)
5. ECU de controlo de derrapagem
6. Caixa de fusíveis de relés 1
7. ECU de controlo da transmissão
8. ECU do motor
9. Relé de limpeza dos faróis
10. ECU de controlo da ventoinha
11. Caixa de fusíveis de relés 2
12. Controlador frontal
13. Caixa de fusíveis 2
14. Bloco de conectores
15. Bloco de conectores



Caixa de fusíveis do motor 1

Pressione as abas e remova a tampa.

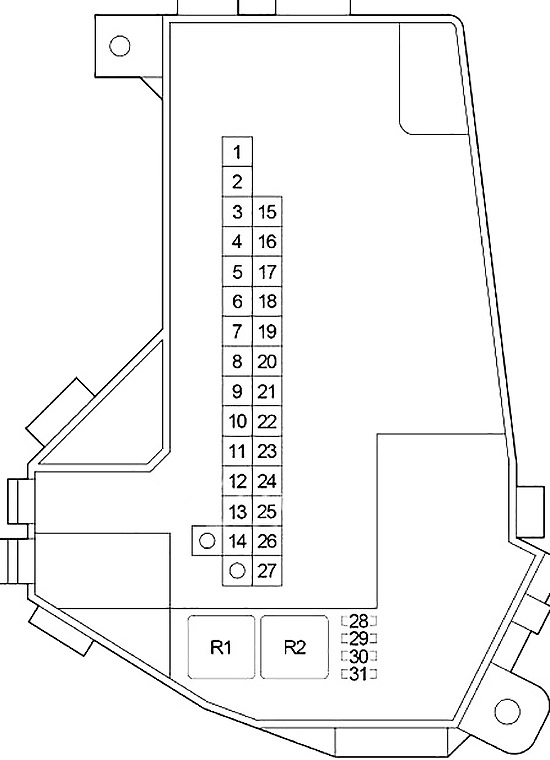

Condução à esquerda

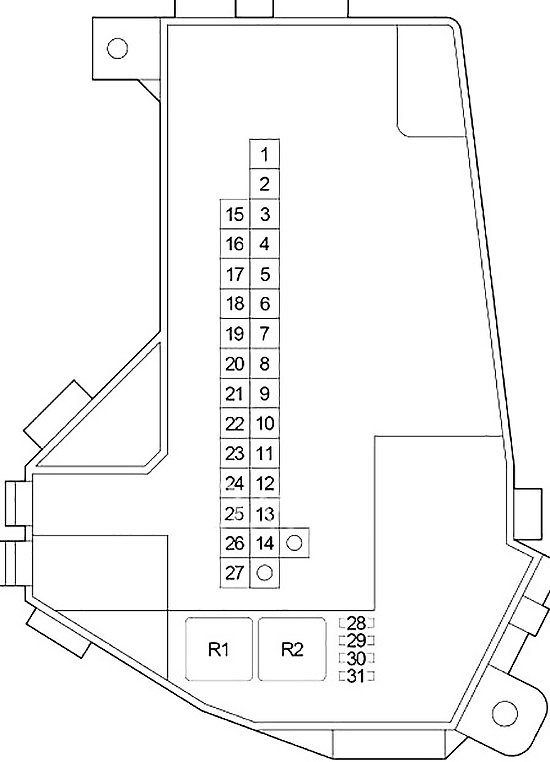

Condução à direita

Número	Amperagem [A]	Descrição
1	30	Produto de limpeza dos faróis
2	50	Aquecedor PTC
3	40	Aquecedor do vidro traseiro
4	40
5	50	Sistema de ar condicionado
6	40	Sistema de suspensão pneumática controlada eletronicamente
7	30	Sistema de ar condicionado para passageiros
8	50	Fusível: “PTL”, “assento RL”, “B/ANC”, “FUEL OPN”, “RR S/SHADE”, “PSB”, “RR-IG1-1”, “RR-IG1-2”, “RR-IG1-3”, “RR-ACC”, “RR-CIG”, “AC100/115V”, “RR-IG1-4”
9	60	Fusível: “PTC HTR 1”, “PTC HTR 3”
	60	Fusível: “PP/ tomada 1”, “PP/ tomada 2”, “A/C”, “tomada RR”, “PS/HTR”, “P RR S/HTR”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS”
10	80	Sistema de ar condicionado dos bancos, fusíveis: “OBD”, “DP/ assento”, “TI&TE”, “AM1”, “S/ROOF”, “D-IG1-1”, “D-IG1-2”, “D-IG1-3”, “D-IG1-4”, “D-ACC”, “WYLOT PWR”, “PANEL”, “DS/HTR”, “S/ROOF”, “D RR S/HTR”
11	80	Fusível: “DEICER”, “WIP”, “E/G RM-IG1-1”, “E/G RM-IG1-2”, “NV-IR”, “FR FOG”, “FR CTRL ALT”, “ABS MTR1”
12	80	Ventoinhas elétricas de arrefecimento
13	60	Sistema de ar condicionado dos bancos, fusíveis: “PP/ assento 1”, “PP/ assento 2”, “A/C”, “assento direito”, “P-IG1-1”, “P-IG1-2”, “P-IG1-3”, “P-IG1-4”, “P-ACC”, “P-CIG”, “AIR SUS”
	60	Fusível: “PTC HTR 1”, “PTC HTR 3”
14	180	“AIR SUS”, “HTR”, “DEFOG”, “FAN №1”, “H-LP CLN”, “PTC HTR 2”, “PTC HTR”, “RR A/C”, “E/G RM1”, “DJ/B ALT”, “PJ/B ALT”, “LUG-J/B ALT”
15	–	–
16	30	VSSR

17	40	Sistema de direção variável
18	40	Fusíveis: “P DOOR 1”, “P RR DOOR”, “AM2”, “RADIO №1”, “PD/C CUT”, “P DOOR 2”, “PMG”, “AMP”
19	40	Condensador, fusível: “STOP LP 1”, “STOP LP 2”, “OGON”, “E-PKB”, “ABS MAIN 4”
20	40	Fusível: “D-DOOR 1”, “HAZ”, “D-DOOR 2”, “STR LOCK”, “STOP”, “SECURITY”, “D RR DOOR”
21	30	Fusíveis: “ABS MAIN 3”, “EPS ECU”, “D/C CUT 2”, “ECU-B2”
22	40	Sistema de injeção multiponto/sequencial
23	–	–
24	–	–
25	80	Fusível: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL”
	80	Conversor DC-DC
26	80	Fusíveis: “VVT”, “ETCS”, “ABS MAIN 1”, “EDU1”, “EDU2”, “A/F”, “ECU-IG”, “IGN”, “INJ”, “PJ/B”
27	80	Assistência elétrica à direção
	80	Fusível: “D/C CUT 1”, “FR CTRL BAT”, “EPS ECU”, “ABS MAIN 2”, “ABS MTR2”, “ST”, “H-LP RL”, “H-LP LL”, “H-LP LVL”
28	5	Sistema de controlo de potência elétrica
29	25	Aquecedor PTC
30	25	Aquecedor PTC
31	–	–
Relés
R1	Sistema de suspensão pneumática (AIRSUS)
R2	Ventoinha elétrica de arrefecimento (FAN №1)

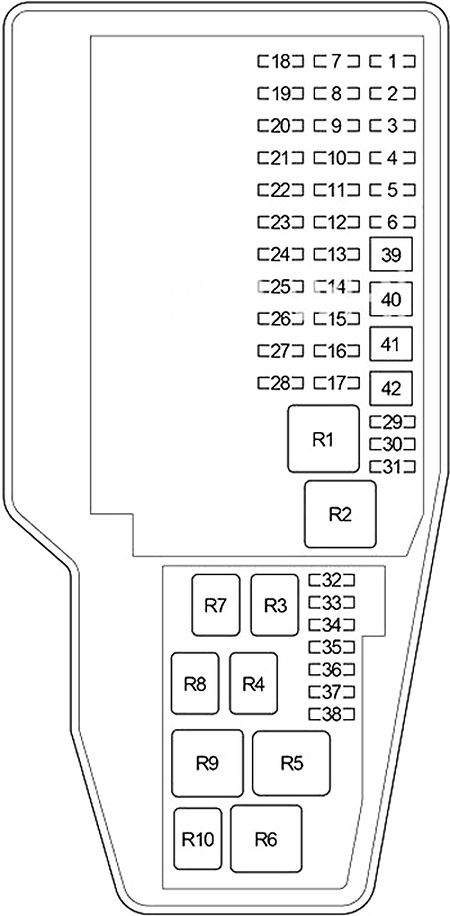

Caixa de fusíveis do motor 2

Pressione as abas e remova a tampa.

Número	Amperagem [A]	Descrição
1	25	Desembaciador do limpa para-brisas dianteiro
2	30	Limpa para-brisas dianteiro
3	10	ABS, VSC, VDIM
4	25	Sistema de acesso inteligente com botão de arranque
5	10	EPS
6	30	Faróis principais, buzina
7	10	AFS, faróis principais, luzes de posição, luzes de emergência, buzina, alarme, lava-vidros, sistema de escape, limpa-faróis
8	10	Sistema de carregamento, EPS, ventoinhas elétricas de arrefecimento, AFS
9	15	Faróis principais
10	10	Sistema de travagem, cinto de segurança pré-colisão
11	15	Faróis principais
12	10	Sistema de injeção multiponto/sequencial
13	10	Sistema de controlo de cruzeiro
14	10	Sistema de injeção multiponto/sequencial, sistema de travagem, sistema de airbags
15	10	Sistema de injeção multiponto/sequencial, luzes de travão, cinto de segurança pré-colisão, sistema de carregamento
16	30	Fusíveis: “ECU-B”, “D MPX-B 1”, “D MPX-B 2”, “P MPX-B”, “RR MPX-B 1”, “RR MPX-B 2”, “TAMPA”
17	10	Faróis principais, luzes de posição, buzina, alarme, lava-vidros, cinto de segurança pré-colisão, limpa-faróis
18	15	Sistema de injeção multiponto/sequencial, sistema de escape
19	25	Sistema de injeção multiponto/sequencial
20	20	Lava-vidros, alarme, limpa-faróis, luzes de posição, luzes laterais
21	25	Sistema de injeção multiponto/sequencial
22	10	Sistema de combustível
23	15	Faróis de nevoeiro dianteiros
24	10	Sistema de ar condicionado, ventoinhas elétricas de arrefecimento
25	10	Luzes de xénon, faróis principais, luzes de posição, luzes de emergência, buzina, alarme, lava-vidros
26	10	Fusível: “P IG2”, “P RR-IG2”

27	–	–
28	10	Sistema de injeção multiponto/sequencial
29	–	–
30	–	–
31	–	–
32	30	Fusível: “P MPX-B”, “RR ECU-B”, “RR MPX-B1”, “RR MPX-B2”
33	5	Sistema de travagem
34	10	Sistema de travagem, cinto de segurança pré-colisão
35	25	Sistema de injeção multiponto/sequencial, sistema de escape
36	25	Sistema de injeção multiponto/sequencial, sistema de combustível
37	10	Sistema de injeção multiponto/sequencial, sistema de combustível
38	10	Sistema de injeção multiponto/sequencial
39	30	Sistema de arranque
40	50	Sistema de travagem
41	50	Sistema de travagem
42	40	Sistema de injeção multiponto/sequencial
Relés
R1	Ignição (IG2)
R2	Ignição (IG1)
R3	Unidade de controlo do motor (EFI MAIN2)
R4	Abertura do circuito (bomba de combustível (C/OPN))
R5	Bomba de combustível (F/PMP)
R6	Fases variáveis da distribuição (VVT LH)
R7	Unidade de controlo do motor (MAIN EFI)
R8	Arranque (ST CUT)
R9	Fases variáveis da distribuição (VVT RH)
R10	Arranque (ST)

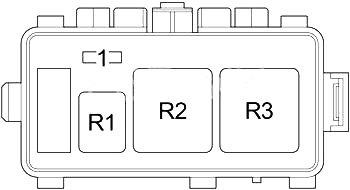

Caixa de fusíveis 1

Número	Amperagem [A]	Descrição
1	–	–
Relés
R1	Aquecedor do limpa para-brisas (DEICER)
R2	Sistema anti-bloqueio (ABS MTR2)
R3	Aquecedor do vidro traseiro (DEFOG)

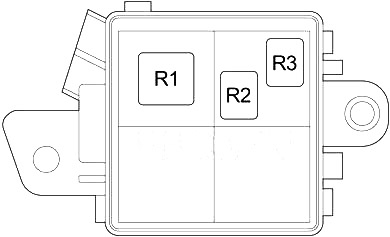

Caixa de fusíveis 2

Número	Relé
R1	Aquecedor PTC (PTC HTR2)
R2	Aquecedor PTC (PTC HTR1)
R3	Aquecedor PTC (PTC HTR3)

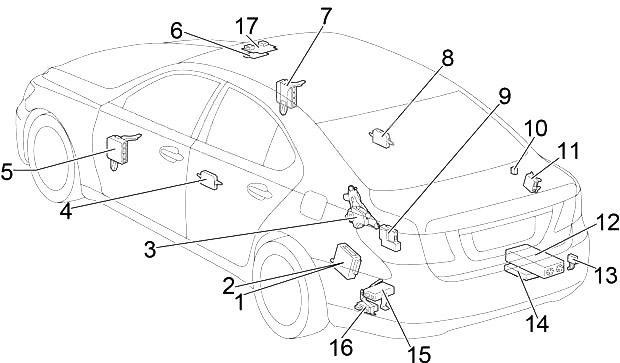

Compartimento de bagagem

1. Caixa de fusíveis
2. ECU de controlo da cobertura do compartimento de bagagem
3. Controlador da porta traseira esquerda ECU
4. Controlador da porta dianteira esquerda ECU
5. ECU de controlo do teto de abrir
6. Controlador da porta dianteira direita ECU
7. Controlador da porta traseira direita ECU
8. Assento de massagem ECU
9. Conector de ligação (CAN)
10. Reconhecimento de objetos ECU
11. Amplificador de componentes estéreo
12. Recetor de controlo da porta
13. Controlador de entretenimento dos bancos traseiros
14. ECU de controlo dos cintos de segurança
15. ECU do travão de estacionamento
16. ECU de bloqueio do conector traseiro

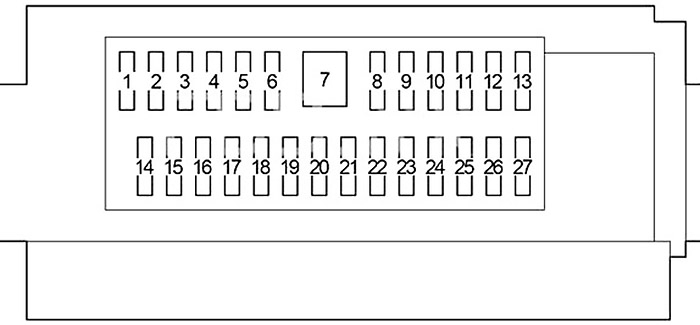

Diagrama da caixa de fusíveis do compartimento de bagagem

Remova a tampa no lado esquerdo do compartimento de bagagem.

Número	Amperagem [A]	Descrição
1	10	Sistema de áudio, sistema de entretenimento dos bancos traseiros, abertura e fecho elétrico do compartimento de bagagem
2	5	Sistema de travamento das portas, ajuste do banco traseiro, iluminação interior, abertura e fecho do compartimento de bagagem, alarme
3	5	–
4	–	–
5	20	Ventoinha elétrica de arrefecimento
6	5	Ventoinha elétrica de arrefecimento
7	30	Sistema de travagem
8	5	Iluminação dos cintos de segurança, luz do compartimento de bagagem
9	10	Condensador
10	5	Luzes de travão, luzes de emergência
	10	Luzes de travão, luzes de emergência
11	10	Luzes de travão, luzes de travão elevadas
12	–	–
13	5	Luzes traseiras, iluminação da matrícula
14	10	Sistema de ar condicionado dos bancos
15	10	Ajuste do banco traseiro
16	10	Sistema de travamento das portas, frigorífico, sistema de ar condicionado
17	5	Condensador, sistema de travagem, ajuste do banco traseiro
18	5	Sistema de áudio, sistema de entretenimento dos bancos traseiros

Sobre o Lexus LS 460 (XF40) (2007-2012)

O Lexus LS 460 (XF40) é um sedan de luxo que foi produzido entre 2007 e 2012. Este modelo é conhecido pelo seu design elegante, elevado conforto e tecnologias avançadas. Sob o capô, encontra-se um potente motor V8 de 4,6 litros, que proporciona um desempenho suave e dinâmico. O LS 460 também oferece uma série de funcionalidades modernas, incluindo um sistema de direção avançado, um sistema de som de alta qualidade e elementos de segurança que garantem uma condução confortável e segura. Este modelo é a escolha ideal para quem procura uma combinação de luxo, desempenho e fiabilidade.

Diagrama da caixa de fusíveis do Lexus LS 460 (XF40)

Esta página apresenta o diagrama da caixa de fusíveis para o modelo Lexus LS 460 (XF40). Neste veículo, as caixas de fusíveis estão tipicamente localizadas sob o capô e dentro da cabine, geralmente sob o painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento crucial para garantir o correto funcionamento dos componentes elétricos do veículo.
