KIA Carens (UN) (2006-2013) – caixa de fusíveis

KIA Carens (UN) (2006-2013) – Diagram da caixa de fusíveis

Ano de fabricação: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

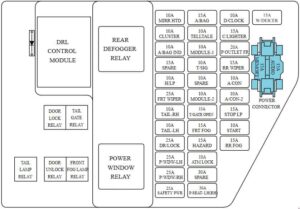

Caixa de fusíveis da cabine

Fusível	A	Circuito protegido
HEAD LP	10	Relé do farol, sensor AQS, atuador HLLD, relé do aquecedor PTC, relé do aquecedor do filtro de combustível
FRT. TERGICRISTALLO	25	Relé do limpador, motor do limpador, interruptor multifuncional
FRT.FOG	15	Relé da luz de nevoeiro dianteira
DR.LOCK	25	Relé de travamento/destravamento da porta
HAZARD	15	Interruptor da luz de emergência, relé da luz de emergência
T.GATE	15	Interruptor do bagageiro, relé da tampa traseira
MIRR.HTD	10	Motor do espelho externo e desembaçador, módulo de controle do ar condicionado
MODUŁ-2	10	Teto solar, sensor de chuva, relé do aquecedor do assento, espelho eletrocrômico, BCM
A. CON	10	Módulo de controle do ar condicionado, relé do ventilador
A / CON-2	10	Módulo de controle do ar condicionado (Auto)
RR.WIPER	15	Motor do limpador traseiro, relé do limpador traseiro, interruptor multifuncional
STOP LP	15	Interruptor da luz de freio
ATM K / LOCK	10	Interruptor do modo esportivo, conector de link de dados, módulo de controle do ar condicionado, conector de controle universal
START	10	Relé do alarme antifurto
RR.FOG	15	Relé da luz de nevoeiro traseira
W.DEICER	15	Relé do desembaçador do para-brisa

P-OUTLET-FRT	20	Tomada de energia dianteira
SECURITY PWR	25	Motor do vidro de segurança
PSEAT-LH / RH	30	Interruptor de ajuste manual do assento do motorista
TAIL RH	10	Farol direito, luz traseira combinada direita, luz da placa de licença, módulo de controle DRL
A.BAG IND	10	Conjunto de indicadores
GROUP	10	Conjunto de indicadores, resistor de excitação inicial
C. ACCENDINO	15	Acendedor de cigarros
P.WDW-RH / LH	25	Interruptor principal do vidro elétrico, interruptor do vidro elétrico RH / LH
P.WDW-LH / RH	25	Interruptor principal do vidro elétrico, interruptor do vidro elétrico LH / RH
TAIL LEFT	10	Farol LH, luz traseira combinada LH, relé da luz de nevoeiro dianteira
BAG	15	Módulo de controle SRS
MODUŁ 1	10	Módulo de controle de bloqueio de chave ATM, sinal acústico de retorno, interruptor ESP, BCM, módulo de controle de iluminação automática
TAIL TELL	10	Relógio digital, interruptor PAB
T.SIG	10	Interruptor de emergência
D. CLOCK	10	Interruptor de alimentação do espelho externo, áudio, BCM, relógio digital, módulo de controle de bloqueio de chave ATM
AUDIO	15	Áudio
MEMORY	15	BCM, interruptor de chave doente, relógio digital, relé do espelho dobrável, conjunto de indicadores, luz de cortesia, módulo de controle do ar condicionado

Caixa de fusíveis

Nº	Circuito protegido
1	–
2	ASSENTO AQUECIDO
3	FAROL DE NEVOEIRO TRASEIRO
4	SENSOR DE CHUVA
5	ESPELHO DOBRÁVEL
6	DESEMBAÇADOR DO PARA-BRISA
7	HAZARD
8	BUZINA ANTIVANDALISMO
9	ALARME ANTIVANDALISMO

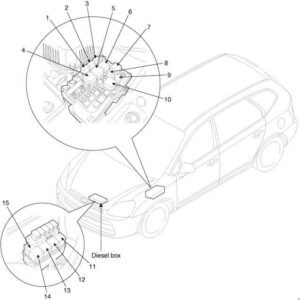

Caixa de fusíveis no compartimento do motor

1. Relé da buzina
2. Relé do farol (lado esquerdo)
3. Relé do farol (superior)
4. Relé do tanque de resfriamento (superior)
5. Relé do tanque de resfriamento (inferior)
6. Relé da bomba de combustível
7. Relé principal
8. Relé do limpador
9. Relé do ar condicionado
10. Relé de partida
11. Relé de ignição
12. Relé do aquecedor PTC nº 1
13. Relé do aquecedor PTC nº 2
14. Relé do aquecedor PTC nº 3
15. Relé do aquecedor do filtro de combustível

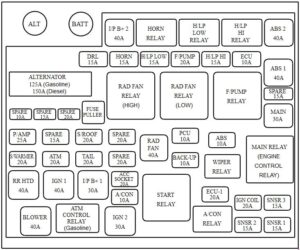

Fusível	A	Circuito protegido
ALTERNADOR	125	Gasolina: gerador
	150	Diesel: gerador
l / P B + 2	40	Caixa de fusíveis l / P
ABS 2	40	Módulo de controle ABS / ESP
ABS 1	40	Módulo de controle ABS / ESP
VENTILADOR	40	Relé do ventilador
RR HTD	40	Relé do aquecedor traseiro
IGN 1	40	Interruptor de ignição (ACC, IG1)
RAD FAN	40	Relé do ventilador do radiador (BAIXO) / (ALTO)
PRINCIPAL	30	Relé de controle do motor
IGN 2	30	Interruptor de ignição (IG2, START), relé de partida
l / P B + 1	30	Caixa de fusíveis l / P
S / AQUECIMENTO	20	Relé do aquecedor do assento
PRESE ACC	20	Tomadas de energia traseiras
caixa eletrônico	20	Relé de controle ATM
S / TETO SOLAR	20	Módulo de controle do teto solar

P / AMP	25	Amplificador
F / BOMBA	20	Relé da bomba de combustível
COIL DI ACCENSIONE	20	Ignição (gasolina)
ECU-1	20	ECM
TAIL	20	Relé das luzes traseiras
DRL	15	Módulo de controle DRL
CLACSON	15	Relé da buzina, relé da buzina antifurto
BAIXO H / LP	15	Relé do farol (baixo)
H / LP ALTO	15	Relé do farol (alto)
SNSR 1	15	D4EA: Módulo de controle do imobilizador, sensor de posição do eixo de comando, atuador de controle do acelerador D4FB: sensor de posição do eixo de comando, módulo de controle do imobilizador G4KA: sensor de fluxo de massa de ar, válvula solenoide de purga do tanque, sensor de posição do eixo de comando, sensor de posição do virabrequim, atuador de controle de marcha lenta, módulo de controle do imobilizador, válvula de controle de óleo G4FC: injetor nº 1 ~ nº 4, módulo de controle do imobilizador
SNSR 2	15	D4EA: Atuador EGR, relé da bomba de combustível, caixa de fusíveis do conector do fusível ( RELÉ DAS VELAS DE INCANDESCÊNCIA, RELÉ DO AQUECEDOR PTC # 1) D4FB: Atuador VGT, válvula de controle de pressão de combustível, relé da bomba de combustível, caixa de fusíveis do conector do fusível ( RELÉ DAS VELAS DE INCANDESCÊNCIA , RELÉ DO AQUECEDOR PTC # 1) ) G4KA: Relé da bomba de combustível, sensor de oxigênio dianteiro/traseiro G4FC: Relé da bomba de combustível, atuador de controle de marcha lenta, válvula de controle de óleo
SNSR 3	15	D4EA: Relé do ar condicionado, sonda lambda, relé do ventilador do radiador (alto / baixo ), interruptor da luz de freio D4FB: interruptor da luz de freio, solenoide de desvio de resfriamento EGR, sonda lambda, relé do ar condicionado, relé do ventilador do radiador (alto / baixo ) G4KA : Injetor nº 1 ~ nº 4, Relé A / CON G4FC: Sensor de oxigênio (alto / baixo), sensor de posição do eixo de comando, relé A / CON, válvula solenoide de controle de desvio
ECU	10	TCM (D4EA), alternador (D4EA), ECM (G4KA, G4FC M / T)
PCU	10	ECM / PCM, relé do ventilador do radiador (ALTO / BAIXO) (G4KA, G4FC), gerador de pulso “ A ” B ”, sensor de fluxo de ar (D4EA / D4FB), interruptor da luz de freio (G4KA, G4FC), sensor de aviso do filtro de combustível ( D4EA / D4FB)
ABS	10	Módulo de controle ABS / ESP, conector de controle universal
CRIAR UMA CÓPIA DE BACKUP	10	Sensor de velocidade do veículo, interruptor das luzes de emergência, interruptor de faixa do motor
A / CON	10	Relé do ar condicionado

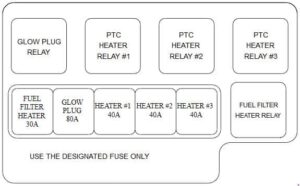

Caixa de fusíveis do compartimento do motor (Diesel)

Fusível	A	Circuito protegido
AQUECEDOR DO FILTRO DE COMBUSTÍVEL	30	Relé do aquecedor do filtro de combustível
VELA DE INCANDESCÊNCIA	80	Relé da vela de incandescência
AQUECEDOR # 1	40	Relé do aquecedor PTC nº 1
AQUECEDOR # 2	40	Relé do aquecedor PTC nº 2
AQUECEDOR # 3	40	Relé do aquecedor PTC nº 3
