KIA Sportage QL (2017-2019) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do KIA Sportage QL (2017–2019), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
KIA Sportage – schéma panelu poistiek
Rok výroby: 2017, 2018, 2019
O fusível do isqueiro (tomada de força) no KIA Sportage é o fusível POWER OUTLET no painel de fusíveis.

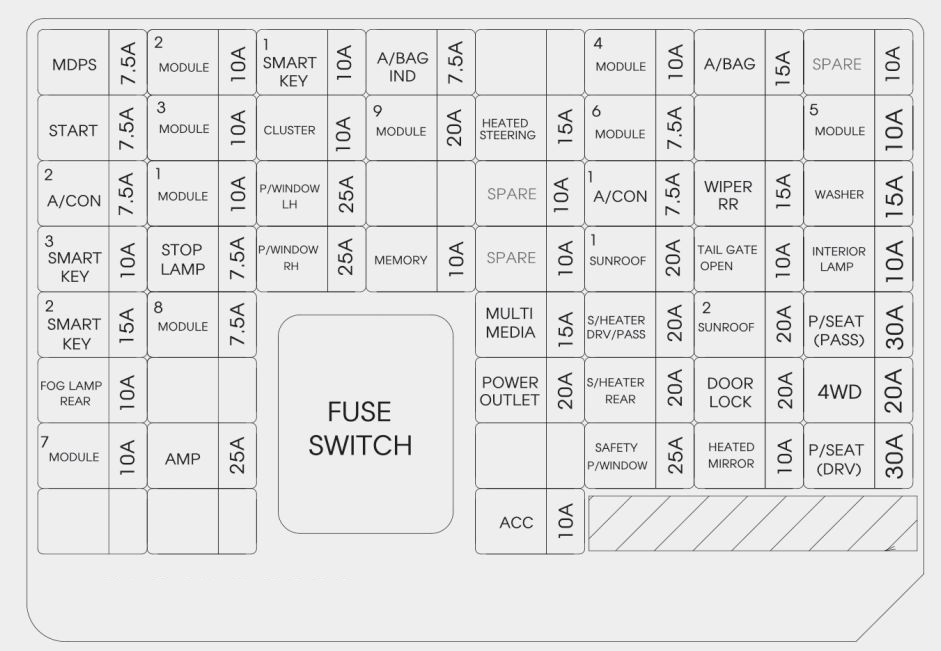

Prístrojová doska (panel poistiek na strane vodiča)
| Názov | Ampére [A] | Popis |
| MDPS | 7,5 | Jednotka MDPS |
| MODULE 2 | 10 | Svetlomety vľavo a vpravo |
| SMART KEY 1 | 10 | Modul riadenia inteligentného kľúča / modul imobilizéra |
| A / BAG IND | 7,5 | Sada smeroviek;
[Audio a pokyny A/C] Núdzový spínač; [Audio & Auto A/C] Modul riadenia klimatizácie; [Navigácia] Svetlá Center Facia. |
| MODULE 4 | 10 | Spínač konzoly;
Radar na detekciu mŕtveho uhla; AWD ECM; Núdzový spínač; BCM; Modul riadenia varovania o opustení jazdného pruhu. |
| A/BAG | 15 | Modul riadenia SRS |
| START | 7,5 | [Bez inteligentného kľúča a IMMO.]
Panel relé ICM (relé alarmu proti krádeži); Zapaľovanie; [S inteligentným kľúčom / IMMO.] Spínač rozsahu prevodovky; ECM; Modul riadenia inteligentného kľúča. |
| MODULE 3 | 10 | Modul riadenia vyhrievania predných a zadných sedadiel;
Páka prevodovky ATM ILL; Modul riadenia prednej ventilácie; Klimatizácia a hlavná navigačná jednotka; Elektrochromatické zrkadlo; Audio; Modul riadenia klimatizácie; Multifunkčný konektor; Modul adaptívneho predného osvetlenia. |
| CLUSTER | 10 | Sada smeroviek |
| MODULE 9 | 20 | Blok PCB
(poistka – ABS 3, POMPA SOTTOVUOTO 2, ECU 6, AEB, TCU 2, MODUL) |
| HEATED STEERING | 15 | BCM;
Aquecimento do volante |
| MODULE 6 | 7,5 | Modul riadenia vyhrievania predných a zadných sedadiel;
Modul riadenia prednej ventilácie. |
| MODULE 5 | 10 | BCM;
Modul riadenia Smart Key |
| A / CON 2 | 7,5 | Modul riadenia klimatizácie |
| MODULE 1 | 10 | BCM;
Páka prevodovky ATM. |
| P / WINDOW LH | 25 | Hlavný spínač ovládača okna |
| A / CON 1 | 7,5 | Modul riadenia klimatizácie;
Ionizátor cluster; Blok pripojenia klimatizácie (relé ventilátora). |
| WIPER RR | 15 | Motor zadného stierača;
Modul relé stierača ICM (relé zadného stierača). |
| WASHER | 15 | Multifunkčný spínač |
| SMART KEY 3 | 10 | [Bez Smart Key]
Modul imobilizéra; [S inteligentným kľúčom] Modul riadenia inteligentného kľúča; Spínač tlačidla Štart / Stop. |
| STOP LAMP | 7,5 | Modul riadenia inteligentného kľúča;
Spínač brzdového svetla. |
| P / WINDOW RH | 25 | Hlavný spínač ovládania okien;
Spínač ovládania okna pasažiera. |
| MEMORY | 10 | Bezdrôtová nabíjačka;
Sada indikátorov; Konektor na prenos dát; BCM; Modul relé ICM (vonkajšie zrkadlo – prelé ohýbania – rozloženie); Elektrochromatické zrkadlo; Modul riadenia klimatizácie; Spínač konzoly. |
| SUN ROOF 1 | 20 | Panoramatická strecha |
| TAIL GATE OPEN | 10 | Relé zadného veka |
| INTERIOR LAMP | 10 | Osvetlenie kľúča zapaľovania a spínača upozornenia dverí;
Vnútorné osvetlenie; Lampa horného panelu; Predná lampa v slnečnej clone; Osobná zadná lampa; Lampa batožinového priestoru; Lampa odkladacej schránky. |
| SMART KEY 2 | 15 | Modul riadenia Smart Key |
| MODULE 8 | 7,5 | Elektromagnetický ventil kľúča |
| MULTI MEDIA | 15 | Audio;
A / V a hlavná navigačná jednotka; Nabíjačka USB vzadu. |
| S / HEATER DRV / PASS |
20 | Modul riadenia vykurovania predných sedadiel;
Modul riadenia prednej ventilácie. |
| SUN ROOF 2 | 20 | Panoramatická strecha |
| P / SEAT (PASS) | 30 | Manuálny spínač sedadla pasažiera |
| POWER OUTLET | 20 | Napájacia zásuvka vpredu č. 1 (zapaľovač cigariet vpredu) |
| S/HEATER REAR | 20 | Modul riadenia vykurovania zadného sedadla |
| DOOR LOCK | 20 | Relé zamykania a odomykania dverí |
| 4WD | 20 | AWD ECM |
| MODULE 7 | 10 | Spínač núdzových svetiel;
Inteligentný kľúč pre vodiča a vonkajšieho pasažiera; Senzor AEB. |
| AMP | 25 | AMP |
| SAFETY P/ WINDOW | 25 | Modul elektrického bezpečnostného okna vodiča |
| HEATED MIRROR | 10 | Napájanie vonkajšieho zrkadla vodiča a pasažiera;
Modul riadenia klimatizácie. |
| P / SEAT (DRV) | 30 | Manuálny spínač sedadla vodiča |
| ACC | 10 | Nabíjačka USB vzadu;
AMP; Spínač vonkajšieho zrkadla; Blok PCB (relé napájacej zásuvky); Modul riadenia Smart Key; Audio; A / V a hlavná navigačná jednotka; BCM; Bezdrôtová nabíjačka. |

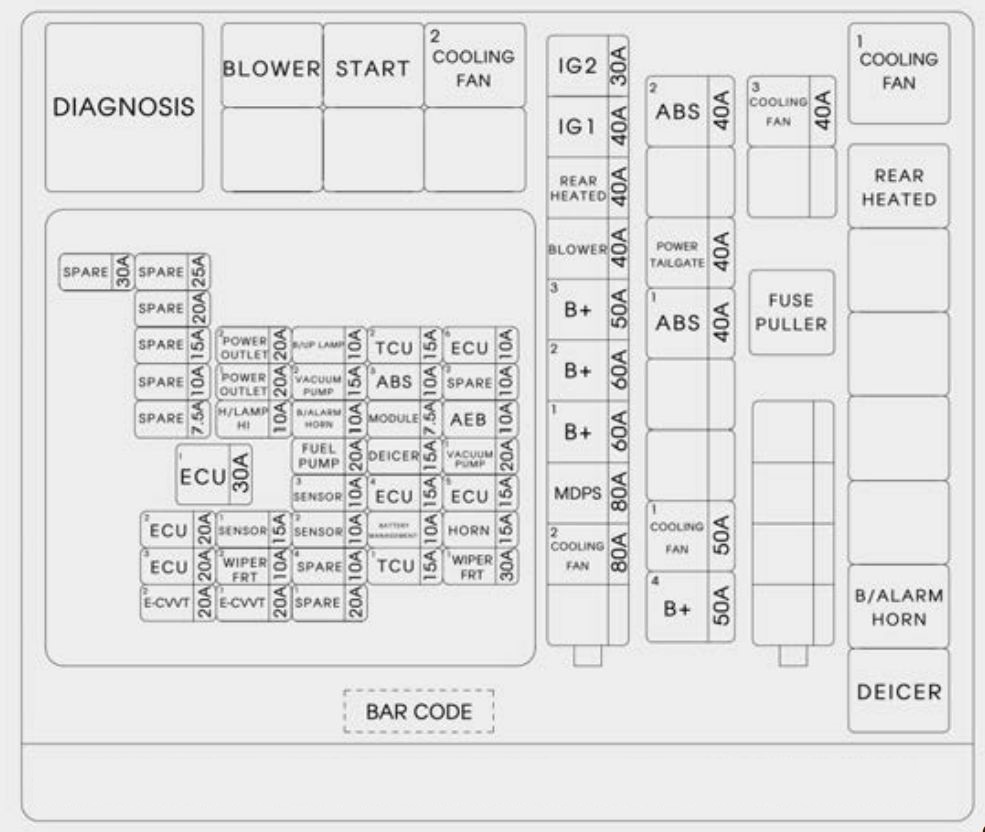

Panel poistiek motorového priestoru
| Názov | Ampere [A] | Popis | |
| MULTI FUSE | VENTILADOR DE ARREFECIMENTO 2 | 80 | Motor ventilátora chladenia |
| MDPS | 80 | Jednotka MDPS | |
| B + 1 | 60 | Smart Junction Block (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), AMP) | |
| B + 2 | 60 | Blok inteligentného pripojenia (IPS 1 (5CH), MODUL 7, SMART KĽÚČ 2, SMART KĽÚČ 3, MODUL 8, LAMPÁ ŠTART) | |
| B + 3 | 50 | Blok inteligentného pripojenia (poistka – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER TYAR, SAFETY P / WINDOW;
Relé zdviháka okna. |
|
| SOPRADOR | 40 | Relé ventilátora | |
| AQUECIMENTO TRASEIRO | 40 | Relé zadného vyhrievania | |
| IG1 | 40 | [Bez inteligentného kľúča]
Zapaľovanie; [S inteligentným kľúčom] Blok PCB (relé PDM (IG1) / PDM (ACC)). |
|
| IG2 | 30 | Relé štartovania;
[Bez Smart Key] Spínač zapaľovania; [S Smart Key] Blok PCB (relé PDM (IG2)). |
|
| POISTKA | B + 4 | 50 | Blok inteligentného pripojenia (poistka – AWD, P / SEAT (DRV), P / SEAT (PASS), OTVORENÉ DVERA, BLOK DVERÍ, Relé automatického zariadenia na stratu prúdu) |
| VENTILADOR DE ARREFECIMENTO 1 | 50 | Relé ventilátora chladenia 1 | |
| ABS 1 | 40 | Modul riadenia ESC;
Univerzálny kontrolný konektor. |
|
| POWER TAIL GATE | 40 | Modul Power Tail Gate | |
| ABS 2 | 40 | Modul ESC | |
| VENTILADOR DE ARREFECIMENTO 3 | 40 | Relé ventilátora chladenia 1 | |
| E-CVVT 1 | 20 | PCM | |
| E-CVVT 2 | 20 | PCM | |
| LIMPADOR FRT 1 | 30 | [Bez inteligentného kľúča]
Spínač zapaľovania; [S inteligentným kľúčom] Relé PDM (IG2). |
|
| TCU 1 | 15 | PCM | |
| LIMPADOR FRT 2 | 10 | BCM, PCM | |
| ECU 3 | 20 | PCM | |
| HORN | 15 | Relé klaksónu |
| BATTERY MANAGEMENT | 10 | Senzor batérie |
| SENSOR 2 | 10 | Relé čerpadla paliva;
Ventil na kontrolu oleja; Elektromagnetický ventil na vypúšťanie; Elektromagnetický ventil s variabilným prietokom; RCV kontrolný ventil. |
| SENSOR 1 | 15 | Lambda sonda (vysoká a nízka) |
| ECU 2 | 20 | Cievka zapaľovania # 1 / # 2 / # 3 / # 4 |
| ECU 4 | 15 | PCM |
| SENSOR 3 | 10 | Blok pripojenia E / R (relé chladiaceho ventilátora 1);
Zatvárací ventil tlmiča. |
| BOMBA DE COMBUSTÍVEL | 20 | Relé čerpadla paliva |
| AEB | 10 | Senzor AEB |
| MODULE | 7,5 | Spínač brzdového svetla |
| B/ALARM HORN | 10 | Blok pripojenia E / R (relé B/ALARM HORN) |
| H / LAMP HI | 10 | Relé H/LP s funkciou BI |
| ABS 3 | 10 | Modul ESC |
| POWER OUTLET 1 | 20 | Predná zásuvka napájania # 2 |
| ECU 6 | 10 | PCM |
| TCU 2 | 15 | Spínač rozsahu prevodovky |
| B/UP LAMP | 10 | Svetlo zadného nárazníka vľavo a vpravo;
Elektrochromatické zrkadlo. |
| POWER OUTLET 2 | 20 | Zadná zásuvka napájania |
| ECU 1 | 30 | Relé riadenia motora |
| DEICER | 15 | Blok pripojenia E / R (relé proti námraze) |
| BOMBA DE VÁCUO 1 | 20 | Čerpadlo na vákuum |
| BOMBA DE VÁCUO 2 | 15 | Čerpadlo na vákuum;
Motor chladiaceho ventilátora; Spínač na vákuum. |
Relé
| Názov relé | Typ |
| Relé ventilátora chladenia 1 | MINI |
| Relé odvlhčovača vzduchu zadného | MICRO |
| B / A Relé klaksónu | MICRO |
| Relé Deicer | MICRO |
| Relé ventilátora chladenia 2 | MICRO |
| Relé štartovania | MICRO |
| Relé ventilátora | MICRO |

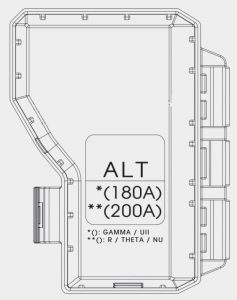

Panel poistiek motorového priestoru (viečko terminálov batérie)
Sobre o KIA Sportage QL (2017-2019)
O KIA Sportage QL, fabricado entre 2017 e 2019, é um modelo popular entre os SUVs compactos. Este modelo se destaca por seu design moderno, interior espaçoso e recursos tecnológicos avançados que aumentam o conforto e a segurança na condução. O KIA Sportage QL está disponível com várias opções de motorização, incluindo motores a gasolina e diesel, que proporcionam um desempenho equilibrado e consumo eficiente de combustível. Este modelo também é conhecido por sua confiabilidade e construção robusta, tornando-o ideal para diversas condições de condução.
Diagrama da caixa de fusíveis do KIA Sportage QL
Esta página exibe o diagrama da caixa de fusíveis para o modelo KIA Sportage QL, essencial para a manutenção e reparos adequados do veículo. A caixa de fusíveis neste modelo geralmente está localizada no compartimento do motor e no interior do veículo, frequentemente sob o painel. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. O diagrama da caixa de fusíveis o ajudará a identificar os fusíveis corretos e garantir seu funcionamento adequado.
