Kia Ceed 2 JD (2016-2018) – caixa de fusíveis
Kia Ceed 3 (CD) – diagrama da caixa de fusíveis
Ano de fabricação: 2016, 2017, 2018.
Os fusíveis do isqueiro (tomada de força) no Kia Ceed JD são os fusíveis 46 (20A) na caixa de fusíveis do painel de instrumentos.

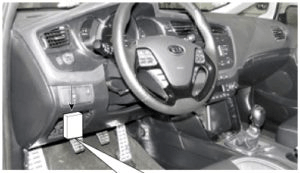

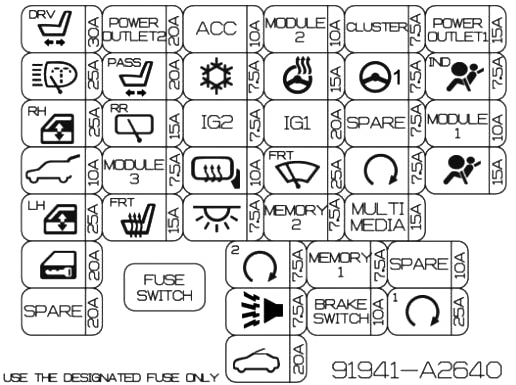

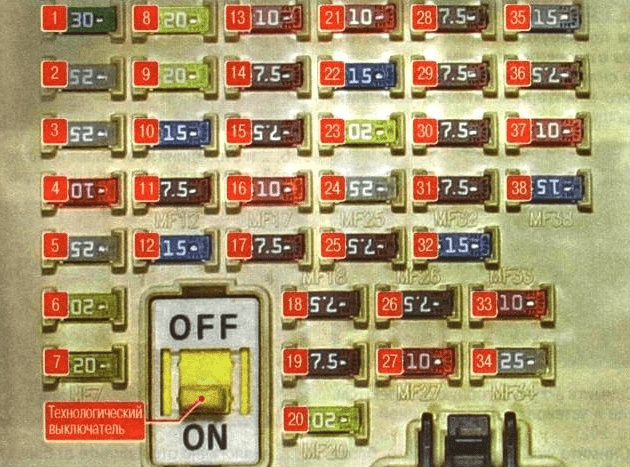

Caixa de fusíveis no compartimento de passageiros
Localiza-se na parte inferior do painel de instrumentos, à esquerda.
| Número | Descrição |
| 1 | Assento do motorista ajustável eletricamente 30A |
| 2 | 25A Lavador de faróis |
| 3 | 25A Vidros elétricos (lado direito) |
| 4 | 10A Travamento elétrico da tampa traseira |
| 5 | 25A Vidros elétricos (lado esquerdo) |
| 6 | 20A Travamento central |
| 7 | 20A Reserva |
| 8 | 20A Isqueiro;
Tomada de força traseira. |
| 9 | Assento do motorista ajustável eletricamente 20A |
| 10 | 15A Limpador da tampa traseira |
| 11 | 7,5A Sistema automático de acendimento dos faróis;
Bloqueio do seletor da transmissão automática; Interruptor de alarme. |
| 12 | 15A Bancos dianteiros aquecidos |
| 13 | 10A Sistema de áudio;
Relógio; Sistema de entrada sem chave; Unidade de controle eletrônico da carroceria (BCM); Espelhos retrovisores externos elétricos. |
| 14 | Ar condicionado 7,5 A |
| 15 | 7,5A Lavador de faróis;
Sensor de chuva; Unidade de controle eletrônico da carroceria (BCM); Ajuste automático dos espelhos; Teto solar elétrico; Sistema de entrada sem chave; Bancos dianteiros aquecidos. |
| 16 | 10A Espelhos retrovisores externos aquecidos;
Ar condicionado. |
| 17 | 7,5A Iluminação interna |
| 18 | 7,5A Sistema de entrada sem chave;
Botão de partida e parada do motor. |
| 19 | 7,5A Alarme antivírus |
| 20 | 20A Teto solar elétrico |
| 21 | 10A Freio de estacionamento elétrico;
Ajuste elétrico do ângulo dos faróis; Ar condicionado; Sistema de assistência ao estacionamento; Faróis; Indicador de posição do seletor da transmissão automática; Iluminação do interruptor do painel de instrumentos; Bancos dianteiros aquecidos. |
| 22 | 15A Aquecimento do volante |
| 23 | 20A Distribuidor de fusíveis e relés no compartimento do motor |
| 24 | 25A Limpador de para-brisa;
Sensor de chuva. |
| 25 | Imobilizador 7,5A |
| 26 | 7,5A Controle elétrico dos espelhos retrovisores externos;
Travamento central; Painel de instrumentos; Ar condicionado; Sistema de monitoramento da pressão dos pneus; Sistema de assistência ao estacionamento; Iluminação do interruptor de ignição; Unidade de controle da carroceria (BCM). |
| 27 | 10A Sistema de acesso sem chave;
Luzes de freio. |
| 28 | 7,5A Painel de instrumentos;
Relógio. |
| 29 | 7,5A Direção assistida elétrica |
| 30 | 7,5A Reserva |
| 31 | 7,5A Motor de partida;
Chave de ignição; Sensor de posição do seletor da transmissão automática; Controlador da transmissão automática. |
| 32 | 15A Sistema de áudio;
Relógio. |
| 33 | 10A Reserva |
| 34 | Sistema de entrada sem chave 25A |
| 35 | 15A Tomada de força dianteira |
| 36 | 7,5A Painel de instrumentos |
| 37 | 10A Unidade de controle eletrônico da carroceria (BCM);
Sistema de monitoramento da pressão dos pneus; Seletor automático de marchas; Sistema de áudio; Sistema de controle automático dos faróis; Sistema de aviso de saída de faixa. |
| 38 | 15A Sistema de segurança passiva SRS |
| Número | Descrição |
| 1 | Assento do motorista ajustável eletricamente 30A |
| 2 | 25A Lavador de faróis |
| 3 | 25A Vidros elétricos (lado direito) |
| 4 | 10A Travamento elétrico da tampa traseira |
| 5 | 25A Vidros elétricos (lado esquerdo) |
| 6 | 20A Travamento central |
| 7 | 20A Reserva |
| 8 | 20A Isqueiro;
Tomada de força traseira. |
| 9 | Assento do motorista ajustável eletricamente 20A |
| 10 | 15A Limpador da tampa traseira |
| 11 | 7,5A Sistema automático de acendimento dos faróis;
Bloqueio do seletor da transmissão automática; Interruptor de alarme. |
| 12 | 15A Bancos dianteiros aquecidos |
| 13 | 10A Sistema de áudio;
Relógio; Sistema de entrada sem chave; Unidade de controle eletrônico da carroceria (BCM); Espelhos retrovisores externos ajustáveis eletricamente. |
| 14 | Ar condicionado 7,5 A |
| 15 | 7,5A Lavador de faróis;
Sensor de chuva; Unidade de controle eletrônico da carroceria (BCM); Ajuste automático dos espelhos; Teto solar elétrico; Sistema de entrada sem chave; Bancos dianteiros aquecidos. |
| 16 | 10A Espelhos retrovisores externos aquecidos;
Ar condicionado. |
| 17 | 7,5A Iluminação interna |
| 18 | 7,5A Sistema de entrada sem chave;
Botão de partida e parada do motor. |
| 19 | 7,5A Alarme contra roubo |
| 20 | 20A Teto solar elétrico |
| 21 | 10A Freio de estacionamento elétrico;
Ajuste elétrico do ângulo dos faróis; Ar condicionado; Sistema de assistência ao estacionamento; Faróis; Indicador de posição do seletor da transmissão automática; Iluminação do interruptor do painel de instrumentos; Bancos dianteiros aquecidos. |
| 22 | 15A Aquecimento do volante |
| 23 | 20A Quadro de fusíveis e relés no compartimento do motor |
| 24 | 25A Limpador de para-brisa;
Sensor de chuva. |
| 25 | Imobilizador 7,5A |
| 26 | 7,5A Controle elétrico dos espelhos retrovisores externos;
Travamento central; Painel de instrumentos; Ar condicionado; Sistema de monitoramento da pressão dos pneus; Sistema de assistência ao estacionamento; Iluminação do interruptor de ignição; Unidade de controle da carroceria (BCM). |
| 27 | 10A Sistema de acesso sem chave;
Luzes de freio. |
| 28 | 7,5A Painel de instrumentos;
Relógio. |
| 29 | 7,5A Direção assistida elétrica |
| 30 | 7,5A Reserva |
| 31 | 7,5A Motor de partida;
Chave de ignição; Sensor de posição do seletor da transmissão automática; Controlador da transmissão automática. |
| 32 | 15A Sistema de áudio;
Relógio. |
| 33 | 10A Reserva |
| 34 | Sistema de entrada sem chave 25A |
| 35 | 15A Tomada de força dianteira |
| 36 | 7,5A Painel de instrumentos |
| 37 | 10A Unidade de controle eletrônico da carroceria (BCM);
Sistema de monitoramento da pressão dos pneus; Seletor automático de marchas; Sistema de áudio; Sistema de controle automático dos faróis; Sistema de aviso de saída de faixa. |
| 38 | 15A Sistema de segurança passiva SRS |

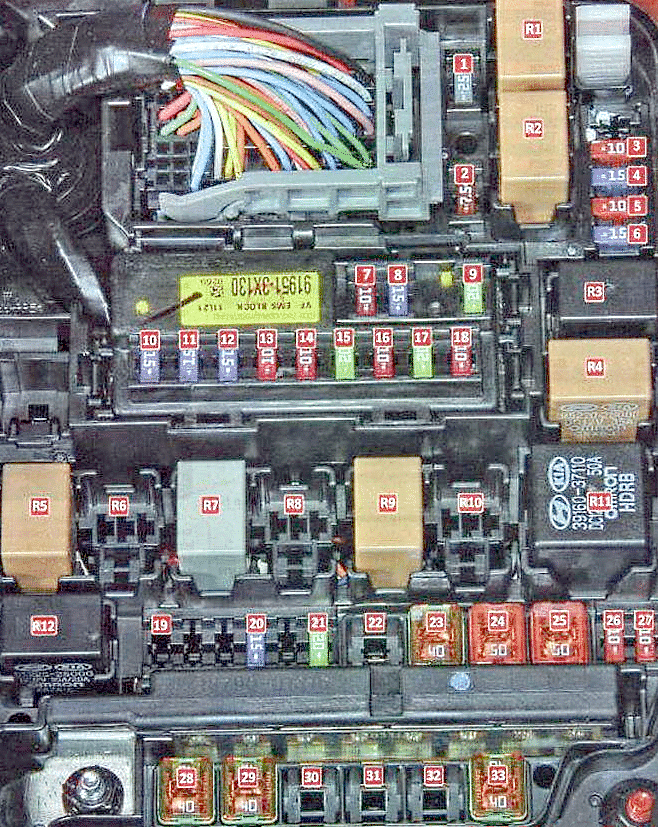

No compartimento do motor
Unidade principal
O quadro de fusíveis e relés principal está localizado no lado esquerdo do compartimento do motor.
| Número | Descrição |
| 1 | 25A Reserva |
| 2 | 7,5A Reserva |
| 3 | 10A Luz de ré |
| 4 | 15A Unidade de controle eletrônico do motor;
Imobilizador; Sistema de abertura sem chave. |
| 5 | 10A Sistema antibloqueio ABS, ESC |
| 6 | 15A Unidade de controle eletrônico da transmissão automática;
Luzes de freio. |
| 7 | 10A Reserva |
| 8 | 15A Reserva |
| 9 | 20A Reserva |
| 10 | Bomba de combustível 15A |
| 11 | 15A Unidade de controle eletrônico do motor |
| 12 | 15A Sinais sonoros;
Buzina. |
| 13 | 10A Bomba de combustível |
| 14 | 10A Unidade de controle eletrônico do motor |
| 15 | Bobinas de ignição 20A |
| 16 | 10A Motor de partida, sistema de variação de fase da distribuição |
| 17 | 20A Unidade de controle eletrônico do motor |
| 18 | 10A Sensores de oxigênio;
Sistema de variação do comprimento dos canais do coletor de admissão; Válvula de purga do tanque. |
| 19 | 15F Para-brisa dianteiro aquecido |
| 20 | 15A Luzes de freio, assistência de partida em rampa |
| 21 | 20A Unidade de controle eletrônico do motor |
| 22 | 40A Unidade de controle eletrônico da transmissão automática |
| 23 | 40A Fusíveis nº 10-18 |
| 24 | 50A Caixa de fusíveis no compartimento de passageiros |
| 25 | Ventilador do aquecedor elétrico 50A |
| 26 | 10A Ar condicionado |
| 27 | 10A Sensor de chuva |
| 28 | 40A Vidro traseiro aquecido |
| 29 | 40A Interruptor de ignição;
Caixa de fusíveis do compartimento de passageiros. |
| 30 | 40A Unidade de controle eletrônico da transmissão automática |
| 31 | 30A Freio de estacionamento elétrico |
| 32 | 30A Freio de estacionamento elétrico |
| 33 | Ventilador do radiador elétrico 40A |
| Relés | |
| R1 | Relé do ventilador do radiador (baixa velocidade) |
| R2 | Relé do ventilador do radiador (alta velocidade) |
| R3 | Relé de aviso de freio de emergência |
| R4 | Relé do ventilador do aquecedor |
| R5 | Relé do vidro traseiro aquecido |
| R6 | Relé do sistema de ignição |
| R7 | Relé dos limpadores de para-brisa |
| R8 | Relé do sistema de ignição |
| R9 | Relé do motor de partida |
| R10 | Relé do interruptor de ignição |
| R11 | Relé adicional do aquecedor |
| R12 | Relé para assistência de partida em rampa |

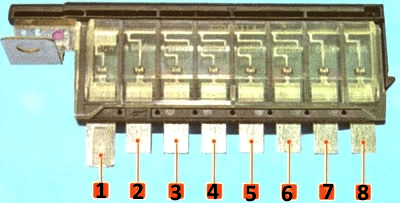

Diagrama dos fusíveis de alimentação
Localiza-se dentro da unidade principal
| Número | Descrição |
| 1 | 80A Direção assistida elétrica |
| 2 | 60A Bloco de montagem no compartimento de passageiros;
Bloqueio do farol esquerdo; Piscas; Luzes diurnas. |
| 3 | 40A Sistema antibloqueio ABS, ESC |
| 4 | 40A ABS;
ESC; Conector de diagnóstico. |
| 5 | 40A Interruptor de ignição;
Motor de partida. |
| 6 | 40A Não utilizado |
| 7 | 60A Aquecedor auxiliar |
| 8 | 50A Bloco de montagem no compartimento de passageiros;
Bloqueio do farol direito; Faróis de neblina; Luzes traseiras. |
Bloqueio adicional
É instalado principalmente em motores a diesel.
| Descrição |
| A: PTC (gasolina) / relé de aquecimento de combustível (diesel) |
| B: Relé das velas de ignição |
| C: relé PTK3 |
| D: relé PTK2 |
| E: relé PTK1 |
O fusível principal de alimentação está localizado no terminal positivo da bateria.
