Diagram de fusíveis e relés – Infiniti QX80

Aplica-se a veículos fabricados nos anos:

2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

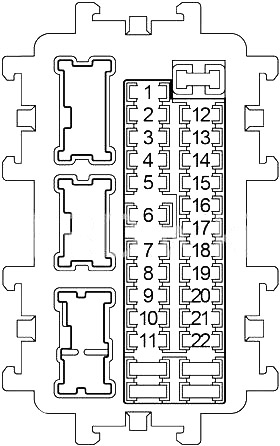

Diagrama da caixa de fusíveis da cabine

O bloco de fusíveis está localizado atrás da tampa do painel de instrumentos no lado do motorista.



Número	Ampères [A]	Descrição
Número	Ampères [A]	Descrição
1	10	Interruptor combinado
2	10	Unidade do sensor de diagnóstico do airbag, unidade de controle do sistema de classificação de passageiros
3	10	Interruptor de freio do controle de cruzeiro inteligente (ICC), interruptor de freio do dispositivo de controle automático de velocidade (ASCD), interruptor das luzes de freio, motor de ajuste dos faróis, conector de link de dados, sensor de ângulo de direção, medidor combinado, interruptor do volante aquecido, baixa pressão dos pneus, unidade de controle de aviso de pressão, unidade de controle da direção hidráulica, gateway CAN, interruptor triplo (interruptor APS), unidade de controle de iluminação frontal adaptativa (AFS), interruptor principal AC 120 V, relé do assento operado por ar condicionado
4	10	Controle de ar condicionado traseiro, unidade de controle do monitor de 360 graus, amplificador automático de ar condicionado, ionizador, unidade de controle AV, relé de ar condicionado traseiro, sensor de detecção de fumaça/porta externa, módulo de controle automático da porta traseira, espelho automático anti-ofuscamento, unidade de controle do sonar (2014-2017), módulo de telemática (TCU (2014-2017))
5	15	Amplificador BOSE
6	10	Conector de link de dados, relógio, interruptor de desbloqueio de energia do segundo assento, buzina de chave inteligente, unidade de controle do cinto de segurança em caso de colisão, sensor de chuva de luzes, espelho automático anti-ofuscamento, medidor combinado (2014-2017)
7	10	Interruptor das luzes de freio, unidade de controle da carroceria (BCM), relé de parada de freio do controle de cruzeiro inteligente (ICC), freio elétrico
8	15	Amplificador BOSE
9	10	Unidade de controle do monitor de 360 graus, amplificador automático de ar condicionado, módulo de controle automático da porta traseira, interruptor de inclinação LH/RH, interruptor de rebatimento LH/RH, buzina automática da porta traseira
10	10	Interruptor de ignição por botão, interruptor de memória do assento, módulo da unidade de controle da carroceria (BCM)
11	10	Medidor combinado (2010-2013), gateway CAN
12	20	Relé de acessórios nº 2
13	10	Interruptor 4WD, modo neve / modo reboque / grupo de interruptores de desativação VDC

Número	Ampères [A]	Descrição
14	15	Segundo interruptor do assento aquecido
15	15	Interruptor do assento aquecido dianteiro
16	20	Relé do ventilador traseiro
17	–	–
18	20	2010-2013: Tomada de energia do console
19	10	Interruptor de controle remoto do espelho (2010-2013), unidade de controle do sonar (2010-2013), unidade de controle de monitoramento do ambiente, amplificador automático de ar condicionado, interruptor multifuncional, unidade de controle AV, display frontal, divisor de vídeo, interruptor principal da janela (2014-2017), amplificador BOSE (2014-2017), módulo de controle de telemática (TCU (2014-2017)), interruptor de telemática (2014-2017)
20	20	Tomada de energia frontal, tomada de energia do porta-luvas, relé de acessórios nº 2
21	15	Motor do ventilador frontal
22	15	Motor do ventilador frontal

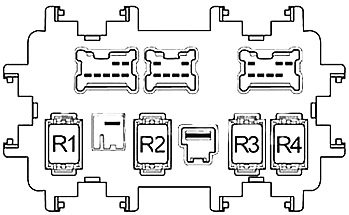

Relés
R1	Ignição
R2	Ignição nº 2
R3	Acessórios
R4	Ventilador

Compartimento do motor

Diagrama da caixa de fusíveis nº 1

Número	Ampères [A]	Descrição
Número	Ampères [A]	Descrição
41	15	Relé do desembaçador do vidro traseiro
42	15	Relé do desembaçador do vidro traseiro
43	20	Módulo de controle do motor (ECM), amplificador de antena NATS, relé ECM (sensor de fluxo de massa de ar, válvula solenóide de controle de volume de ar de admissão, módulo de controle de válvula e levantamento variável (VVEL), válvula solenóide de controle de tempo de válvula de admissão, sensor de mistura ar-combustível (A/F), sensor de oxigênio aquecido, válvula de retenção de combustível, válvula de controle do tanque EVAP, relé dos injetores (2014-2017))
44	10	Relé de bloqueio da direção
45	30	Relé dos limpadores dianteiros
46	10	Relé da luz traseira do reboque, luz traseira LH, luz traseira RH/LH, luz da placa de licença
47	10	Luz do porta-luvas, interruptor do assento com ar condicionado, controle de ar condicionado traseiro, unidade de controle do monitor de 360 graus, interruptor do volante aquecido, grupo de interruptores 4WD, seletor de marchas A/T, interruptor multifuncional, interruptor do assento aquecido dianteiro, segundo interruptor do assento aquecido LH/Direito, relógio, segundo assento, interruptor de desbloqueio de energia LH/RH, freio elétrico, interruptor principal de energia AC 120 V, conector de energia do console (porta-copos), grupo de interruptores do modo neve / reboque / desativação Vdc, interruptor de ajuste dos faróis, interruptor de controle remoto dos espelhos externos, interruptor combinado (cabo espiral), interruptor de emergência, interruptor de reinicialização e controle de iluminação, interruptor do computador de bordo, interruptor principal automático da porta traseira, interruptor triplo, interruptor duplo, luz traseira RH, suporte da porta dianteira da luz ambiente, suporte da porta traseira da luz ambiente, luz de mapa, interruptor de telemática
48	–	–
49	10	Relé do ar condicionado
50	15	Farol de neblina dianteiro
51	10	Farol direito (luzes baixas)
52	10	Farol esquerdo (luzes baixas)
53	15	Farol esquerdo (luzes altas)
54	15	Farol direito (luzes altas)

Número	Ampères [A]	Descrição
55	10	Relé da lâmpada de ré, relé de energia do reboque, módulo de controle da transmissão (TCM)
56	10	Unidade de controle da transmissão
57	10	ABS, relé das luzes de freio, sensor de velocidade de inclinação / lateral / liberação G
58	–	–
59	–	–
60	15	2010-2013: Relé dos injetores
61	15	Bobinas de ignição, capacitor
62	10	Módulo de controle do motor (ECM)
63	–	–
64	20	Relé do motor do acelerador
Relés
R1	Desembaçador do vidro traseiro
R2	Ignição nº 3
R3	Ignição nº 2
R4	Ignição

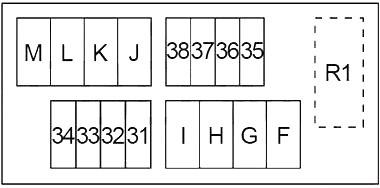

Caixa de fusíveis 2

Número	Ampères [A]	Descrição
31	15	Relé da buzina
32	10	Alternador
33	10	Atuador do pedal do acelerador
34	10	Unidade de controle da transmissão
35	15	Unidade de controle AV, display frontal, divisor de vídeo, display do encosto de cabeça LH/RH, módulo de controle de telemática (TCU (2014-2017))
36	10	Relé da buzina de segurança do veículo
37	10	IPDM (relé de ignição nº 2 (módulo de controle de nível de ar), relé de ignição nº 3 (buzina, interruptor duplo (interruptor de sistemas de aviso), relé de parada de freio do controle de cruzeiro inteligente (ICC), sensor de controle de cruzeiro inteligente (ICC), atuador do pedal do acelerador, unidade de controle de sistemas avançados de assistência ao motorista (ADAS), radar lateral LH/RH, câmera de faixa de rodagem)
38	10	Módulo de controle da transmissão (TCM)
F	40	Freio elétrico, fusíveis: “T”, “V”, “79”, “84”, “85”, “86”
G	40	Relé de ignição nº 1 (Fusíveis: “1”, “2”, “3”, “4”, “16”), Fusíveis: “12”, “81”, “82”, “83”, “U”
H	40	IPDM
I	30	Relé do compressor de ar
J	30	Unidade de controle da transmissão
K	50	Módulo de controle da carroceria (BCM), interruptor automático (unidade de controle do posicionador automático, unidade de controle do assento do motorista, interruptor de apoio lombar)
L	30	ABS
M	50	ABS
Relés
R1	Buzina

Elementos de suporte para fusíveis

Número	Ampères [A]	Descrição
P	50	Relé de partida (Fusíveis: “71”, “72”, “73”, “74”)
O	50	Relé do motor de levantamento variável ativo (VVEL)
R	50	Fusível: “T”, “79”
Q	50	2010-2013: Fusíveis: “S”, “75”, “76”, “77”
	50	2014-2017: Fusíveis: “S”, “75”, “76”, “77”, “87”, “88”, “89”, “90”
75	15	Relé do desembaçador dos limpadores
76	10	Relé de aquecimento da direção
77	30	Unidade de controle dos cintos de segurança em caso de colisão
S	30	Assentos da segunda fila (relé de desbloqueio de energia LH/RH, relé para cima para 2 LH/RH, relé para baixo para 2 LH/RH)
78	–	–
79	30	Unidade inversora
80	10	Relé do desembaçador dos limpadores, espelho externo
T	30	Módulo de controle automático da porta traseira

Caixa de fusíveis do relé 1

Número	Ampères [A]	Descrição
Número	Ampères [A]	Descrição
71	30	Módulo de controle do motor (ECM)
72	10	Embreagem elétrica do ventilador de resfriamento
73	15	Módulo de controle da bomba de combustível
74	10	ABS
87	15	2014-2017: Relé dos injetores
88	10	2014-2017: Relé das luzes diurnas
89	10	2014-2017: Relé das luzes diurnas
90	10	2014-2017: Relé das luzes diurnas
Relés
R1	Partida remota do motor
R2	–

Número	Ampères [A]	Descrição
R3	2010-2013: Buzina de segurança do veículo
	2014-2017: Luzes diurnas
R4	–
R5	–
R6	Luz de ré
R7	Volante aquecido
R8	Controle de cruzeiro inteligente (ICC) manutenção do freio
R9	Desembaçador dos limpadores
R10	Ar condicionado traseiro
R11	Luz de freio
R12	Compressor de ar
R13	Ignição
R14	Válvula de ventilação variável e mecanismo de ativação de levantamento (VVEL)

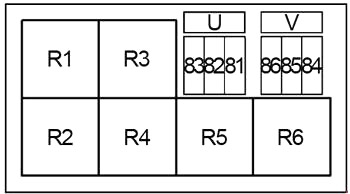

Caixa de fusíveis 2

Número	Ampères [A]	Descrição
81	15	Relé do assento operado por ar condicionado
82	15	Relé do assento operado por ar condicionado
83	30	Unidade de controle dos cintos de segurança em caso de colisão
84	15	Relé da seta do reboque (esquerda), relé da seta do reboque (direita)
85	10	Relé da lâmpada de ré
86	10	Relé da luz traseira do reboque
U	30	Relé dos lavadores dos faróis
V	30	Relé de energia do reboque
Relés
R1	Assento com ar condicionado
R2	Seta do reboque (direita)
R3	Lavador dos faróis
R4	Seta do reboque (esquerda)
R5	Luz traseira do reboque
R6	Energia do reboque

Bloco de conexões principal

Os fusíveis principais estão localizados na bateria.

Número	Ampères [A]	Descrição
A	140	Alternador, Fusíveis: “C”, “D”, “E”
B	80	Fusível: “O”, “P”, “Q”, “R”
C	100	Relé de ignição (relé do limpador de para-brisa superior, fusíveis: “55”, “56”, “57”, “60”, “61”, “62”), fusíveis: “41”, “42”, “43”, “44”, “64”
D	80	Relé de acessórios (Fusíveis: “18”, “19”, “20”), Relé de ignição nº 2 (Fusíveis: “13”, “14”, “15”), Relé do ventilador (Fusíveis: “21”, “22”), Fusíveis: “5”, “6”, “7”, “8”, “9”, “10”, “11”
E	80	Fusível: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M”
N	60	Relé dos faróis altos (fusíveis: “51”, “52”), relé dos faróis baixos (fusíveis: “53”, “54”), relé das luzes traseiras (fusíveis: “46”, “47”), relé dos faróis de neblina dianteiros (fusível: “50”), Fusível: “45”, “49”

Sobre o Infiniti QX80 (2010-2017)

O Infiniti QX80, produzido entre 2010 e 2017, é um SUV de luxo que se destaca pelo seu design robusto e motores potentes. Este modelo é conhecido pela sua amplitude e conforto, o que o torna ideal para viagens longas e passeios em família. Sob o capô, encontra-se um potente motor V8 de 5,6 litros, que proporciona desempenho suficiente para uma condução suave mesmo em condições exigentes. O interior do veículo é equipado com tecnologias modernas e materiais de alta qualidade, garantindo conforto e segurança para todos os passageiros. O Infiniti QX80 também está equipado com sistemas de segurança avançados, que contribuem para a sua alta confiabilidade e prestígio no mercado de SUVs de luxo.

Diagrama da caixa de fusíveis do Infiniti QX80

Esta página apresenta o diagrama da caixa de fusíveis para o modelo Infiniti QX80, essencial para a manutenção e reparação corretas do sistema elétrico do veículo. A caixa de fusíveis geralmente está localizada no compartimento do motor e no interior do veículo, mais frequentemente sob o painel de instrumentos. Os diagramas nesta página mostram detalhadamente os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral da sua disposição e conteúdo.
