Infiniti G20 (1990-2002) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Infiniti G20 (1990–2002), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Diagrama de fusíveis e relés – Infiniti G20

Aplica-se a veículos fabricados nos anos:

1990, 1991, 1992, 1993, 1994, 1995, 1996.

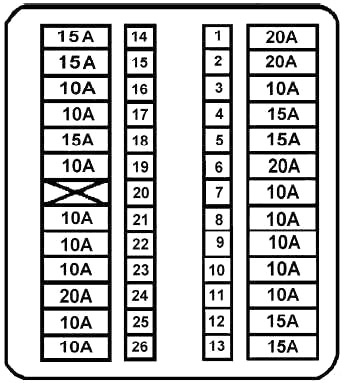

Diagrama da caixa de fusíveis da cabine

Número	Ampères [A]	Descrição
Número	Ampères [A]	Descrição
1	20	Desembaçador do vidro traseiro
2	20	Desembaçador do vidro traseiro
3	10	até 1993: Temporizador do sistema de intertravamento da transmissão, unidade de controle (somente A/T)
		a partir de 1993.5: Abertura do porta-malas e do tanque, sistema de controle remoto Multi
4	15	Motor do ventilador
5	15	Motor do ventilador
6	20	Vidro traseiro
7	10	Sistema de controle eletrônico do motor (ECCS), relé de controle de lâmpadas, sistema de alarme, sistema de ventilador do radiador, sistema de partida (1993.5-1995), sistema de controle A/T (1993.5-1995), ASCD (1993-5-1995)
8	15	até 1993: Bomba de combustível
	10	a partir de 1993.5: Sistema de airbag
9	10	Áudio, iluminação do relógio
10	10	Ar condicionado, unidade de controle de tempo, sistema de alarme
11	10	Espelho da porta
12	15	Acendedor de cigarros

Número	Ampères [A]	Descrição
13	15	Farol de neblina dianteiro
14	15	a partir de 1993.5: Áudio
15	15	a partir de 1993.5: Bomba de combustível
16	10	Sistema de partida, sistema de controle eletrônico do motor (ECCS), relé de intertravamento da embreagem (somente M/T), unidade de luz diurna (somente Canadá), sistema de alarme antifurto (1993.5-1995)
17	10	Luzes de emergência, sistema de controle remoto (1993.5-1995)
18	10	Buzina, sistema de alarme antifurto, ASCD (1993.5-1995)
19	10	Luzes traseiras, luzes de posição, iluminação da placa de licença, luzes de posição laterais, luzes de boas-vindas, relógio, campainha de aviso
20	–	–
21	10	até 1993: Computador combinado de quilometragem, sistema de intertravamento da transmissão, conector de controle, relé do aquecedor do vidro traseiro, relógio da antena elétrica, relé do ventilador, luz de ré
		a partir de 1993.5: Computador combinado de quilometragem, sistema de intertravamento da transmissão (A/T), relé do ventilador, conector de interface de dados (conector de controle), luz de ré, relé do aquecedor do vidro traseiro, unidade de luz diurna (Canadá), sistema de controle A/T, relógio da antena elétrica, relé do cinto de segurança, relé do espelho aquecido
22	10	Sinal de ignição
23	10	Sistema de controle eletrônico do motor (ECCS)
24	20	até 1993: Luzes de freio
		a partir de 1993.5: Luzes de freio, ASCD, sistema de intertravamento da transmissão, sistema ABS
25	10	Iluminação interior, faróis, iluminação do porta-malas, unidade de controle de tempo, sistema de alarme antifurto, temporizador da antena elétrica, sistema de cinto de segurança automático de dois pontos (1990-1993)
26	10	Sistema antibloqueio, unidade de controle de tempo, sistema de cinto de segurança automático de dois pontos, dispositivo de controle automático de velocidade (ASCD), unidade de luz diurna (somente Canadá)

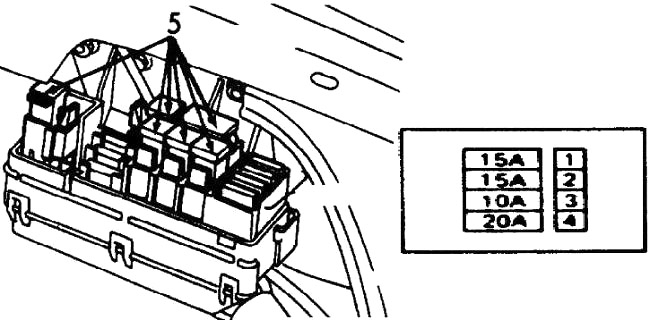

Diagrama da caixa de fusíveis do compartimento do motor

Número	Ampères [A]	Descrição
1	15	Faróis
2	15	Unidade de luz diurna (somente Canadá)
3	10	Sistema de controle eletrônico do motor (ECCS)
4	20	Sistema de prevenção de travamento das rodas
5	30	Interruptor de ignição (conexão do fusível)
6	30	Chicote principal (conexão do fusível)
7	25	ECCS (conexão do fusível)
8	75	Alternador (conexão do fusível)
9	30	Sistema do ventilador do radiador (conexão do fusível)
		Sistema do ventilador do radiador (modelos de relé-3 A/T)
10	30	Caixa de fusíveis do relé do sistema ABS, unidade de controle ABS (conexão do fusível)

Relés do compartimento do motor (para-lama direito)

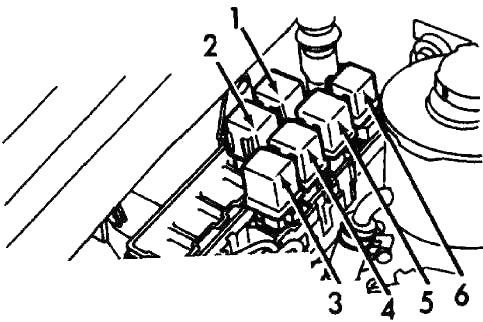

Modelos A/T (1990-1993)

Número	Descrição
1	Relé de aviso antifurto – 1
2	Dispositivo de controle automático de velocidade (ASCD)
3	Relé do ar condicionado
4	Relé de aviso antifurto – 2
5	Relé do farol de neblina dianteiro
6	Relé da buzina

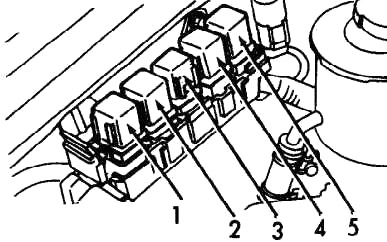

Modelos M/T (1990-1993)

Número	Descrição
1	Relé do ar condicionado
2	Relé de retenção do dispositivo de controle automático de velocidade (ASCD)
3	Relé da buzina
4	Relé de aviso antifurto – 1
5	Relé de aviso antifurto – 2

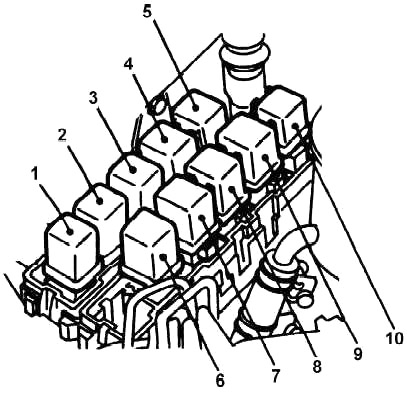

1993,5-1995

Número	Descrição
1	Relé de partida do radiador – 3
2	Relé da buzina – 2
3	Relé do ventilador do radiador
4	Relé de retenção do dispositivo de controle automático de velocidade (ASCD)
5	Relé de retenção do dispositivo de controle automático de velocidade (ASCD)
6	Relé do ar condicionado
7	Relé da luz diurna (Canadá)
8	Relé do espelho aquecido
9	Relé de alarme antifurto – 1
10	Relé da buzina

Sobre o Infiniti G20 (1990-2002)

O Infiniti G20, produzido entre 1990 e 2002, é um sedã de luxo compacto que se tornou popular devido à sua confiabilidade e conforto. Este modelo era equipado com tração dianteira e oferecia várias opções de motor, incluindo o motor de quatro cilindros de 2.0 litros SR20DE, que proporcionava desempenho e eficiência equilibrados. O Infiniti G20 se destacava pelo design elegante, acabamento interior de qualidade e tecnologias avançadas para sua época, o que o tornava atraente para motoristas que buscavam um veículo confiável e confortável.

Diagrama da caixa de fusíveis do Infiniti G20

Esta página exibe o diagrama da caixa de fusíveis para o modelo Infiniti G20, que é essencial para a identificação e manutenção dos sistemas elétricos do veículo. A caixa de fusíveis geralmente está localizada sob o painel no lado do motorista e no compartimento do motor. Os diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes protegidos, o que facilita a orientação ao substituir os fusíveis. É importante sempre usar fusíveis de reposição com o mesmo valor de amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e o bom funcionamento do veículo.
