Diagram de fusíveis e relés – Infiniti FX50

Aplica-se a veículos fabricados nos anos:

2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

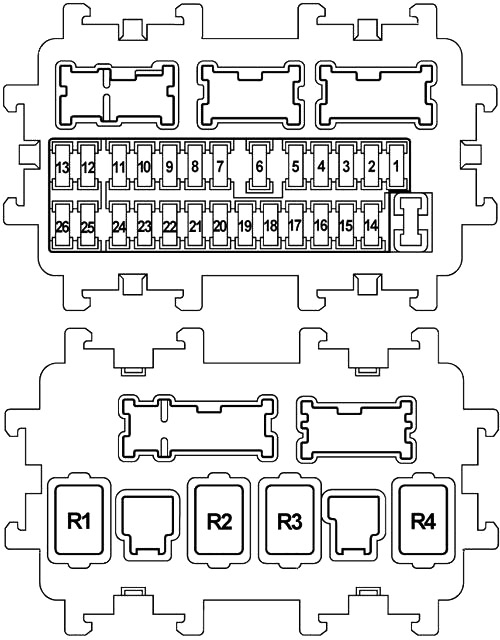

Fusíveis no compartimento de passageiros (J/B)

O painel de fusíveis está localizado na parte inferior do lado do motorista, atrás do painel do pé.



Número	Amperes [A]	Descrição
Número	Amperes [A]	Descrição
1	–	Não utilizado
2	10	Unidade de controle do sistema de detecção de passageiros, unidade do sensor de diagnóstico do airbag
3	10	Farol, ionizador, relé do assento operado por ar condicionado, medidor unificado e amplificador de ar condicionado, unidade de controle de aviso de baixa pressão dos pneus, gateway CAN, unidade de controle AV, sensor de detecção de gases de escape/odores externos, espelho automático com redução de brilho, relé ICC para parada de freio, interruptor de freio ASCD, interruptor de luz de freio, unidade de controle AFS, conector de interface de dados, interruptor de sistemas de aviso, sinal sonoro de aviso de saída de faixa, câmera de faixa, compressor, módulo adaptador Tel, relé de assento aquecido, interruptor de assento aquecido (lado do motorista/passageiro)
4	10	Medidor combinado, relé da lâmpada de ré, unidade de controle de monitoramento ambiental, unidade de controle de sonar
5	20 15	Relé de acessórios
6	10	No conector da chave, relógio, conector de interface de dados, sensor de chuva, sinal sonoro de chave inteligente, espelho automático com redução de brilho
7	10	Relé de parada de freio ICC, interruptor de luz de freio, módulo de controle da carroceria (BCM)
8	20	Bose (sistema de áudio)
9	10	No conector da chave, interruptor de ignição
10	10	Módulo de controle da carroceria (BCM), unidade de controle de posicionamento automático do motor, unidade de controle de iluminação geral, interruptor de memória do assento, unidade de controle do assento
11	10	Medidor combinado, medidor unificado e amplificador de ar condicionado, unidade de controle AWD, gateway CAN, unidade de controle dos cintos de segurança dianteiros em caso de colisão (lado do motorista/passageiro)
12	–	Reserva
13	–	Reserva
14	–	Não utilizado
15	10	Espelhos

Número	Amperes [A]	Descrição
16	20	Desembaçador do vidro traseiro
17	20	Desembaçador do vidro traseiro
18	10	Unidade de controle E-SUS
19	–	Não utilizado
20	15	No conector de alimentação frontal
21	10	Interruptor de controle remoto do espelho da porta, medidor unificado e amplificador de ar condicionado, interruptor multifuncional, unidade de controle de iluminação geral, unidade de controle AV, unidade de controle do monitor ambiental, módulo adaptador de telefone, sintonizador de rádio via satélite
22	20 15	No conector de alimentação do console, tomada de alimentação traseira
23	15	Motor do ventilador
24	15	Motor do ventilador
25	–	Reserva
26	–	Reserva
Relés
R1	Ignição
R2	Desembaçador do vidro traseiro
R3	Acessórios
R4	Ventilador

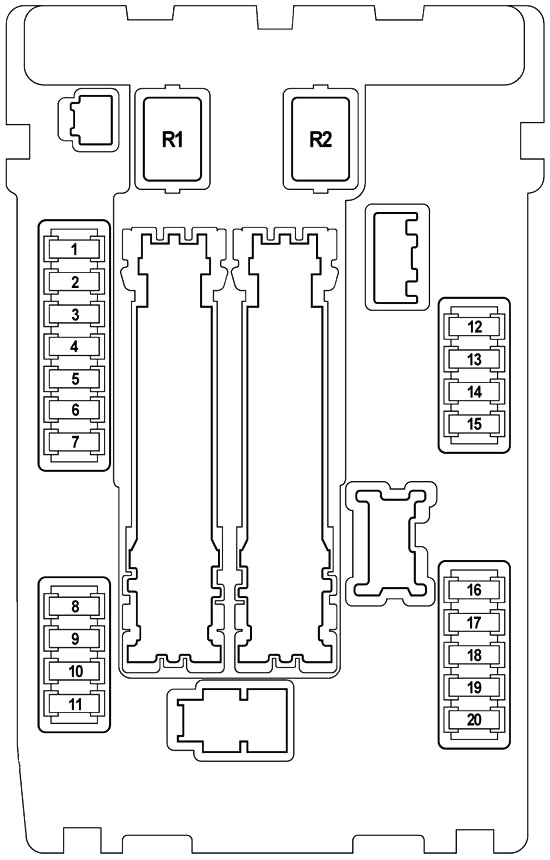

Fusíveis no compartimento do motor nº 1 (IPDM E/R)

Perto da bateria.

Número	Amperes [A]	Descrição
Número	Amperes [A]	Descrição
1	15	Relé da bomba de combustível, módulo de controle da bomba de combustível, grupo do sensor de nível de combustível, bomba de combustível, módulo de controle do motor (ECM)
2	10	Relé do ventilador de arrefecimento 2
3	10	Módulo de controle da transmissão (TCM), interruptor do modo neve
4	10	Injetores de combustível, módulo de controle do motor (ECM), módulo de controle da carroceria (BCM), unidade de controle de iluminação geral
5	10	Unidade de sensor integrada ICC, atuador do pedal do acelerador, atuador ABS e unidade elétrica (unidade de controle), sensor de ângulo de direção, sensor de ângulo de inclinação 1 lado G, unidade de controle AWD, unidade de controle de assistência de direção, unidade de controle RAS, sinal de aviso ICC, controle de assistência de frenagem Unidade
6	15	Sensor de oxigênio aquecido 2 (banco 2/banco 1), sensor de relação ar/combustível (A/F) 1 (banco 1/banco 2)
7	10	Interruptor combinado
8	10	Relé de travamento da direção
9	10	Relé do ar condicionado, compressor
10	15	Módulo de controle do motor (ECM), relé ECM, condensador, válvula solenoide de controle de tempo da válvula de admissão, válvula solenoide de controle de tempo da válvula de escape, válvula de controle de ventilação do tanque EVAP, bobinas de ignição, válvula solenoide de controle de volume do tanque EVAP, sensores de fluxo de massa de ar, controle VVEL do Módulo
11	15	Relé do motor do acelerador, módulo de controle do motor (ECM)

Número	Amperes [A]	Descrição
12	10	Luz traseira
13	10	Farol, luz da placa de licença, luz do porta-luvas, unidade de controle de iluminação geral, tomada de alimentação frontal, interruptor de transmissão ATT, unidade de controle AV
14	10	Luz esquerda (farol alto)
15	10	Luz direita (farol alto)
16	15	Luz esquerda (farol baixo)
17	15	Luz direita (farol baixo)
18	10 15	Relé dos faróis de neblina dianteiros
19	–	Não utilizado
20	30	Relé dos limpadores dianteiros
Relés
R1	Não utilizado
R2	Controle do motor de partida

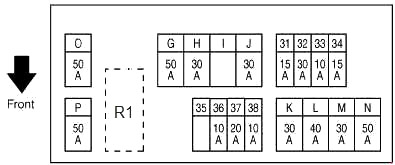

Fusíveis no compartimento do motor nº 2 (E12)

Perto da bateria.

Número	Amperes [A]	Descrição
Número	Amperes [A]	Descrição
31	15	Relé da buzina nº 1, Alternador
32	30	Conector opcional
33	10	Unidade de controle AWD, unidade de controle de assistência de frenagem
34	15	Display frontal, unidade de controle AV, unidade de controle de monitoramento ambiental, subwoofer, sintonizador de rádio via satélite, adaptador de telefone
35	15	Unidade de controle da porta traseira
36	10	Módulo de controle da transmissão (TCM)
37	20	Relé do motor RAS
38	10	Relé da buzina nº 2
G	50	Relé do motor do atuador VVEL

Número	Amperes [A]	Descrição
H	30	Caixa de fusíveis J/B IPDM E/R
I	–	Não utilizado
J	30	Unidade de controle do cinto de segurança dianteiro em caso de colisão (lado do motorista)
K	30	Unidade de controle do cinto de segurança dianteiro em caso de colisão (lado do passageiro)
L	40	Módulo de controle da carroceria (BCM), posicionador automático da direção, módulo de controle do assento do motorista, interruptor de apoio lombar, módulo de apoio lateral, interruptor do assento elétrico
M	30	Atuador ABS e unidade eletrônica
N	50	Atuador ABS e unidade eletrônica
O	50	Relé do ventilador de arrefecimento 1
P	50	Caixa de fusíveis E213 – Fusível nº: Q (Unidade de controle automático da porta traseira), 61 (atuador do pedal do acelerador), 62 (relé do assento operado por ar condicionado), 63 (relé do assento operado por ar condicionado, relé do assento aquecido)
Relés
R1	Relé da buzina 1

Fusíveis no compartimento do motor nº 3 (E212; motor VK)

Número	Amperes [A]	Descrição
R	–	Não utilizado
S	50	Relé do ventilador de arrefecimento 2
Relés
R1	Relé do ventilador de arrefecimento 2

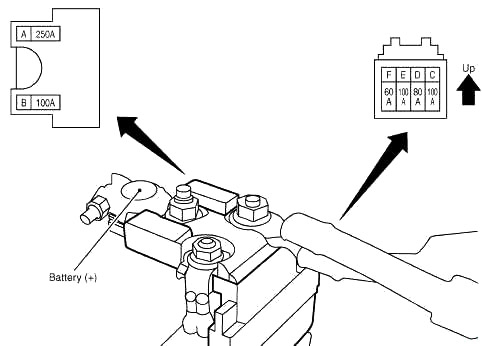

Caixa de fusíveis no terminal positivo da bateria (caixa de fusíveis)

Número	Amperes [A]	Descrição
A	250	Motor de partida
		Alternador
		Fusível nº: C. D, E
B	100	Fusível nº: O (relé do ventilador de arrefecimento 1), S (relé do ventilador de arrefecimento 2)
C	100	Fusível e fusível e cartucho
D	80	Caixa de fusíveis J/B (fusível nº: 5, 6, 7, 8, 9, 10, 11)
		Para alimentação de acessórios
		Para alimentação de ignição
E	100	IPDM E/R (fusível nº: 10, 11)
		Para alimentação de ignição
F	60	IPDM E/R (fusível nº: 18 (relé dos faróis de neblina dianteiros); relé do farol alto, relé do farol baixo, relé das luzes traseiras)
		Para alimentação de ignição
