Infiniti J30 (1993-1997) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Infiniti J30 (1993–1997), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Infiniti J30
Aplica-se a veículos fabricados nos anos:
1993, 1994, 1995, 1996, 1997.

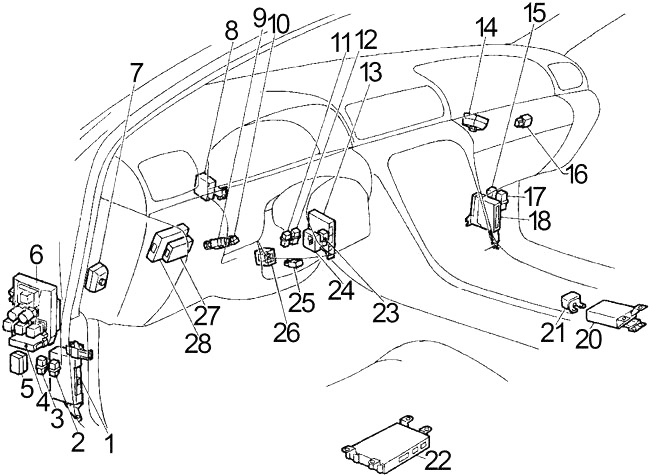

Cabine
- Módulo de Controle da Transmissão (TCM)
- Relé da Bomba de Combustível
- Relé da Luz Traseira
- Unidade de Controle de Tempo
- Super Múltipla Junção (SMJ)
- Caixa de Fusíveis
- Super Múltipla Junção (SMJ)
- Relógio de Travamento da Porta
- Interruptor da Luz de Freio
- Interruptor de Cancelamento do Controle Automático de Velocidade (ASCD)
- Relé de Alerta Antirroubo
- Relé do Interruptor da Porta Traseira
- Amplificador do Ar Condicionado
- Super Múltipla Junção (SMJ)
- Relé da Bobina de Ignição
- Relé do Ventilador (Alta Velocidade)
- Relé do Módulo de Controle do Motor (ECCS)
- Módulo de Controle do Motor (ECCS)
- –
- Unidade de Controle do Airbag
- Sensor de Túnel e Sensor de Segurança
- Unidade de Controle do Assento Elétrico
- Unidade Combinada de Pisca-pisca
- Unidade de Controle de Alerta Antirroubo
- Interruptor de Ejeção
- Unidade de Controle de Bloqueio da Transmissão
- Unidade de Controle de Automação de Velocidade (ASCD)
- Unidade de Controle de Assistência à Direção

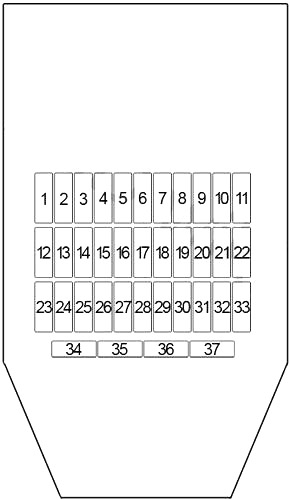

Diagrama da caixa de fusíveis da cabine
O painel de fusíveis está localizado na parte inferior do lado do motorista, atrás do painel do pé.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 10 | Interruptor de luzes de emergência (pisca-pisca combinado), interruptor combinado (pisca-pisca), relé multifuncional nº 1, relé multifuncional nº 2, relé multifuncional |
| 2 | 15 | Relé do amplificador de áudio |
| 3 | 10 | Telefone, unidade de transmissão e recepção |
| 4 | 15 | Interruptor da luz de freio, sensor da luz de freio e luz traseira, luz de freio, unidade de controle do dispositivo de controle automático de velocidade (ASCD), unidade de controle de travamento da transmissão |
| 5 | 20 | Motor do limpador dianteiro, unidade de controle de tempo, relé do limpador, interruptor do limpador dianteiro, motor do lavador de para-brisa dianteiro |
| 6 | 15 | Acendedor de cigarros, relógio |
| 7 | 7,5 | Unidade de controle de tempo, relé do limpador, interruptor do limpador dianteiro |
| 8 | 10 | Interruptor de controle remoto dos espelhos laterais, unidade de controle de alarme antirroubo |
| 9 | 10 | CD player e rádio, temporizador e motor da antena elétrica, telefone (unidade de controle do receptor) |
| 10 | 15 | Motor do ventilador |
| 11 | 15 | Motor do ventilador |
| 12 | 10 | Interruptor de chave, relógio de travamento da porta, unidade de controle remoto multifuncional, unidade de controle de tempo |
| 13 | 7,5 | Painel de instrumentos combinado, unidade de controle de alarme antirroubo, relógio, CD player e rádio, temporizador e motor da antena, unidade de controle remoto multifuncional, campainha de alerta, unidade de controle de tempo |
| 14 | 15 | Relé do amplificador de áudio |
| 15 | 20 | Amplificador do vidro elétrico (lado do passageiro) |
| 16 | 20 | Amplificador do vidro elétrico traseiro (direito) |
| 17 | – | – |
| 18 | – | – |
| 19 | 7,5 | 1993-1995: Conector de link de dados, unidade de controle do motor (ECM), unidade de controle do dispositivo de controle automático de velocidade (ASCD), sensores de oxigênio aquecidos, válvula de controle de ar de marcha lenta (IACV-ACC), válvula de controle de ar de marcha lenta (IACV-FICD), válvula solenóide de tempo variável (VTC), válvula solenóide de regulador de pressão (PRVR) |
| 15 | 1996-1997: Conector de link de dados, unidade de controle do motor (ECM), unidade de controle de automação de velocidade (ASCD), sensores de relação ar-combustível, sensores de oxigênio aquecidos, válvula de controle de ar de marcha lenta (IACV-ACC), válvula de controle de ar de marcha lenta (IACV-FICD), válvula solenóide de tempo variável (VTC), válvula solenóide do regulador de pressão (PRVR) | |
| 20 | 7,5 | Unidade de controle de alarme antirroubo, relé do motor de partida do alarme antirroubo, unidade de controle de luzes diurnas, relé do teto solar, interruptor principal da janela |
| 21 | 7,5 | Interruptor de emergência (pisca-pisca combinado) |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 22 | 7,5 | Amplificador do ar condicionado |
| 23 | 7,5 | Iluminação interna, iluminação do porta-malas, luz de leitura, luzes de pé, luzes de entrada, interruptores de porta, unidade de controle multifuncional, iluminação dos espelhos de cortesia, interruptor de iluminação, relé do interruptor da porta traseira, interruptor de iluminação do porta-malas, unidade de controle de tempo, iluminação de abertura da chave de ignição, unidade de controle de alarme antirroubo |
| 24 | 7,5 | Relé de partida, módulo de controle do motor (ECM), relé de partida do alarme antirroubo, relé de luz diurna, unidade de controle de luz diurna, interruptor do freio de estacionamento |
| 25 | 7,5 | Interruptor de iluminação, unidade de controle de luz diurna, sensor de luz de freio e luz traseira, luzes traseiras, luzes de freio, luzes laterais, luzes da placa de licença, luzes de posição, unidade de controle de tempo |
| 26 | 7,5 | Luz do porta-luvas, interruptor de controle de iluminação, iluminação: (painel de instrumentos combinado, acendedor de cigarros, botão de controle, interruptor de emergência, relógio, CD player e rádio, interruptor principal da janela, interruptor da janela (lado do passageiro), controle automático de velocidade (ASCD)) Interruptor principal, indicador A/T, espelho retrovisor automático anti-ofuscamento, interruptor da janela traseira) |
| 27 | 20 | Amplificador do vidro elétrico traseiro (esquerdo) |
| 28 | 3 | Telefone, unidade de transmissão e recepção, kit mãos-livres |
| 29 | 10 | Unidade de controle do airbag |
| 30 | 7,5 | Interruptor inibidor (luzes de ré, módulo de controle da transmissão (TCM), relé de posição de estacionamento/neutro), interruptor principal do controle automático de velocidade (ASCD), relé ASCD, interruptor de cancelamento ASCD, unidade de controle ASCD, relé da bomba de combustível |
| 31 | 7,5 | Painel de instrumentos combinado, interruptor da porta, relé do interruptor da porta traseira, espelho retrovisor automático anti-ofuscamento |
| 32 | 7,5 | Sistema de direção ativa de alto desempenho (HICAS), unidade de controle de tempo, amplificador do ar condicionado automático, relé do desembaçador do vidro traseiro |
| 33 | 15 | Assento aquecido |
| 34 | 15 | Atuador de abertura do porta-malas, atuador de abertura da tampa do tanque de combustível |
| 35 | – | – |
| 36 | 20 | Relé do desembaçador do espelho lateral, relé do desembaçador do vidro traseiro, unidade de controle de tempo, amplificador do ar condicionado |
| 37 | 10 | Unidade de controle de bloqueio da transmissão |

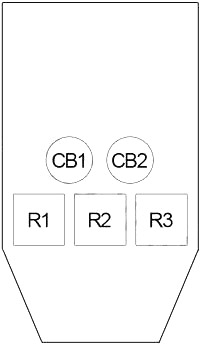

| R1 | Acessórios (nº 2) | |
| R2 | Acessórios (nº 1) | |
| R3 | Ignição | |
| CB1 | Assento elétrico | |
| CB2 | Vidro elétrico, teto solar, assento elétrico, bloqueio de energia elétrica | |

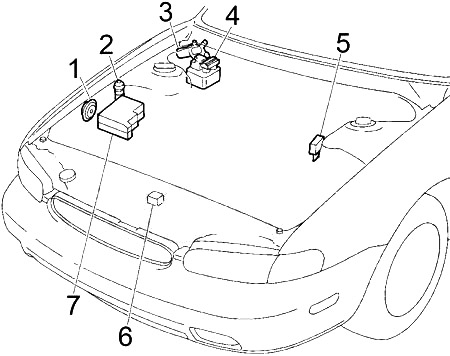

Motor
- Buzina de alerta antirroubo
- Interruptor do capô
- Motor do limpador
- Atuador ABS
- Unidade de controle de luz diurna
- Sensor de colisão frontal
- Caixa de fusíveis

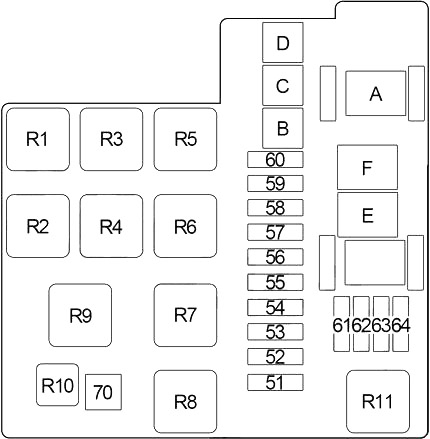

Diagrama da caixa de fusíveis do compartimento do motor
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 51 | 15 | Farol direito, unidade de controle do farol, pisca-pisca, unidade de controle de luzes diurnas, unidade de controle de alarme antirroubo, relé de alarme antirroubo |
| 52 | 15 | Farol esquerdo, unidade de controle do farol, unidade de controle de luzes diurnas, relé de alarme antirroubo |
| 53 | – | – |
| 54 | – | – |
| 55 | 15 | Relé da buzina, interruptor de direção do dispositivo de controle automático de velocidade (ASCD), unidade de controle de alarme antirroubo |
| 56 | 15 | Relé da luz traseira (interruptor das luzes, fusível: “25”, “26”) |
| 57 | 20 | ABS |
| 58 | 7,5 | Módulo de controle do motor (ECCS), relé da bobina de ignição, sensor de fluxo de massa de ar, sensor de posição do eixo de comando |
| 59 | 10 | Injetores |
| 60 | 15 | Relé da bomba de combustível |
| 61 | 20 | Interruptor de ignição, relé de retenção do motor de partida |
| 62 | 10 | Alternador |
| 63 | 20 | Relé do aquecedor do vidro traseiro, relé do aquecedor do espelho da porta |
| 64 | 20 | Relé do aquecedor do vidro traseiro, relé do aquecedor do espelho da porta |
| 70 | – | – |
| A | 100 | Alternador, Fusível: “E”, “F”, “55”, “56”, “63”, “64” |
| Número | Ampères [A] | Descrição |
|---|---|---|
| B | 25 | Ventilador de arrefecimento |
| C | 30 | ABS |
| D | 30 | Relé do motor de partida, relé de parada do motor de partida, sistema de alerta antirroubo, interruptor inibidor |
| E | 45 | Interruptor (CB1), Interruptor (CB2), Relé de acessórios nº 2 (Fusíveis: “11”, “10”), Fusíveis: “15”, “16”, “27” |
| F | 75 | Relé de acessórios nº 1 (Fusíveis: “5”, “6”, “7”, “8”), Relé de ignição (Fusíveis: “20”, “21”, “22”, “31”, “32”, “33”, “36”, “37”), Fusíveis: “1”, “2”, “3”, “4”, “12”, “13”, “14”, “23”, “34” |
| R1 | Ventilador de arrefecimento | |
| R2 | Controle automático de velocidade (ASCD) Manter | |
| R3 | Luz diurna | |
| R4 | Buzina | |
| R5 | Limpador | |
| R6 | Posição de estacionamento/neutro | |
| R7 | Motor de partida | |
| R8 | Desembaçador do vidro traseiro | |
| R9 | Desembaçador dos espelhos externos | |
| R10 | 1996-1997: Retenção de partida | |
| R11 | Ar condicionado | |
Sobre o Infiniti J30 (1993-1997)
O Infiniti J30 é um sedã de luxo que foi produzido entre 1993 e 1997. Este modelo se destaca pelo seu design elegante e interior confortável, típico dos veículos de classe superior da época. Sob o capô, encontra-se um motor V6 de 3.0 litros, que oferece potência suficiente para uma condução suave. O Infiniti J30 é conhecido pela sua confiabilidade e qualidade de construção, o que o torna popular entre os fãs da marca. O veículo era equipado com tecnologias avançadas e oferecia uma variedade de recursos de conforto que aumentavam o bem-estar dos passageiros.
Diagrama da caixa de fusíveis do Infiniti J30
Esta página exibe o diagrama da caixa de fusíveis para o modelo Infiniti J30, essencial para a manutenção e reparos corretos do veículo. A caixa de fusíveis neste modelo geralmente está localizada sob o painel de instrumentos e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores em ampères e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma classificação de ampères para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral de sua disposição e funções.
