Infiniti M30 (1990-1992) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Infiniti M30 (1990–1992), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Diagrama de fusíveis e relés – Infiniti M30

Aplica-se a veículos fabricados nos anos:

1990, 1991, 1992.

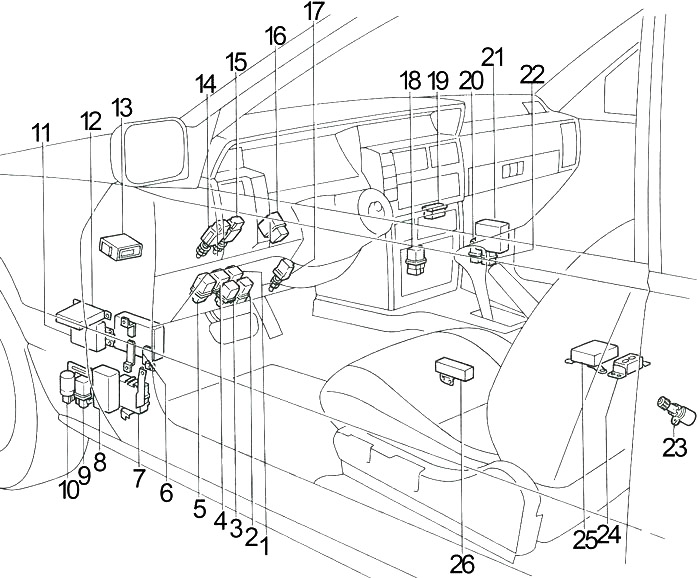

Cabine

1. Relé de partida nº 1
2. Relé de trava da porta
3. Relé de acessórios nº 2
4. Relé de partida nº 2
5. Relé de acessórios nº 1
6. Unidade de controle da transmissão automática
7. Unidade de controle de tempo
8. Relógio de trava da porta nº 1
9. Relé do desembaçador do vidro traseiro
10. Interruptor de circuito (trava da porta, tomada de força)
11. Unidade de controle do alarme antifurto
12. Relógio de trava da porta nº 2
13. Unidade de controle de bloqueio da transmissão
14. Interruptor da luz de freio
15. Interruptor de cancelamento do controle automático de velocidade (ASCD)
16. Unidade de pisca-pisca combinada
17. Interruptor de ejeção
18. Relé do ventilador (alta velocidade – ar condicionado automático)
    Relé do ventilador (ar condicionado manual)
19. Campainha de aviso
20. Relé de controle eletrônico do motor (ECCS)
21. Unidade de controle eletrônico do motor (ECCS)
22. Relé de segurança
23. Sensor de velocidade (na extensão traseira)
24. Sensor de túnel e sensor de segurança
25. Unidade de controle do airbag
26. Amplificador de janela elétrica

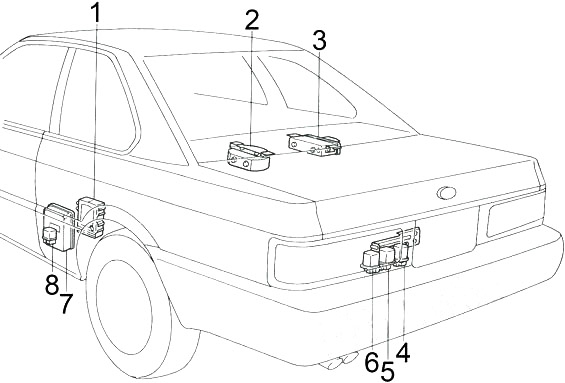

1. Unidade de controle da suspensão sonar
2. Amplificador de áudio
3. Unidade de controle do ABS
4. Relé da bomba de combustível
5. Relé de abertura do porta-malas
6. Relé de abertura da tampa do tanque de combustível
7. Unidade de controle automático de velocidade (ASCD)
8. Relé de retenção do controle automático de velocidade

Diagrama de fusíveis da cabine

Número	Ampères [A]	Descrição
Número	Ampères [A]	Descrição
1	15	Farol, sistema de alerta antifurto
2	15	Farol, sistema de alerta antifurto
3	15	Luzes de posição, luzes traseiras, luzes da placa, luz lateral, iluminação, luz do porta-luvas
4	10	Iluminação, luz do banheiro, luz do porta-malas, luz interna, luz do degrau, iluminação da chave, sistema de controle de tempo, unidade de controle da transmissão automática, sistema de alerta antifurto, ar condicionado automático, sistema de entrada iluminada, áudio (exceto Bose), sistema de airbag
5	10	Luzes de emergência
6	15	Luz de freio, sistema de controle de bloqueio da transmissão, dispositivo de controle automático de velocidade
7	10	Buzina, sistema de alerta antifurto
8	15	Motor do ventilador, amplificador automático do ar condicionado
9	15	Motor do ventilador, amplificador automático do ar condicionado

Número	Ampères [A]	Descrição
10	10	Áudio, antena elétrica
11	20	Desembaçador do vidro traseiro
12	20	Desembaçador do vidro traseiro
13	10	Luz de advertência, contador, pisca-pisca, sistema de controle de tempo, ar condicionado, dispositivo de controle automático de velocidade, desembaçador do vidro traseiro, antena elétrica, janela elétrica, sistema de airbag
14	10	Luzes de emergência
15	10	Sistema de controle de travamento da transmissão, unidade de controle da transmissão automática, sistema de alerta antifurto, ABS, sistema de suspensão sonar
16	10	Sistema de airbag
17	10	Concentração eletrônica de controle do motor (ECCS)
18	20	Limpador e vedação
19	15	Acendedor de cigarros
20	10	Espelho, ar condicionado manual, sistema de alerta antifurto, sistema de controle de tempo, relógio

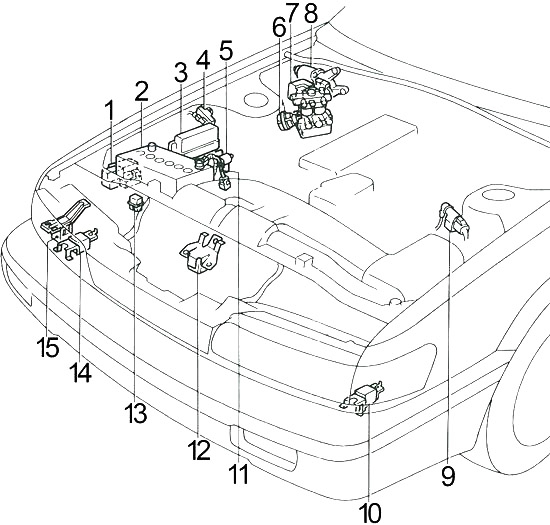

Motor

1. Caixa de fusíveis
2. Bateria
3. Caixa de fusíveis do relé
4. Resistor de descarga
5. Bomba do dispositivo de controle automático de velocidade (ASCD)
6. Atuador do dispositivo de controle automático de velocidade
7. Atuador do ABS
8. Motor do limpador
9. Bobina de ignição
10. Sensor de zona de impacto esquerdo
11. Fusível de ligação
12. Unidade de controle do sensor de zona de impacto
13. Relé do motor de partida
14. Sensor de zona de impacto direito
15. Sensor de superfície da estrada sonar (para sistema de suspensão sonar)

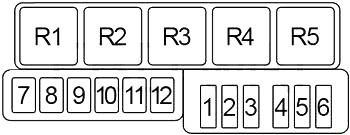

Diagrama de fusíveis do compartimento do motor

Número	Ampères [A]	Descrição
1	20	ABS
2	10	Sistema de controle de tempo, sistema de controle de bloqueio da transmissão
3	10	Controle eletrônico do motor (ECCS), relé do ventilador do radiador
4	20	Abertura do porta-malas, abertura da tampa do tanque de combustível
5	15	Amplificador BOSE
6	15	Amplificador BOSE
7	–	ABS
8	–	Chave de ignição
9	–	–
10	–	Interruptor de circuito (trava da porta, tomada de força)
11	–	Controle eletrônico do motor (ECCS)
12	–	Ventilador do radiador
Relés
R1	Buzina
R2	Ventilador do radiador
R3	Inibidor
R4	Ar condicionado
R5	Limpador



Caixa de fusíveis do relé do compartimento do motor

Número	Descrição
R1	Alerta antifurto (nº 1)
R2	Alerta antifurto (nº 2)
R3	Alerta antifurto (nº 3)
R4	Buzina de alerta antifurto
R5	Comutação
