Infiniti QX56 (2004-2017) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Infiniti QX56 (2004–2017), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Infiniti QX56
Aplica-se a veículos fabricados nos anos:
2004, 2005, 2006, 2007, 2008, 2009, 2010.

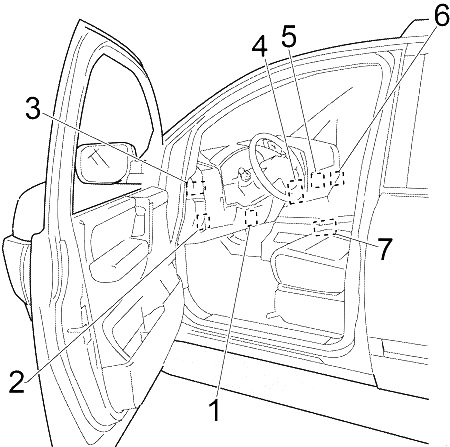

Cabine
(2)
- Módulo de Controle da Carroceria (BCM)
- 1 – Unidade de Controle de Posição Automática do Motor
R1 – Relé de Reboque nº 1
R2 – Relé da Janela Traseira Ventilada (Fechada)
R3 – Relé da Janela Traseira Ventilada (Aberta) - Unidade de Chave Inteligente
- Unidade de Controle de Display e AV
- Unidade de Controle de Transmissão
Receptor de Entrada Sem Chave - Caixa de Fusíveis
- Unidade de Sensor de Diagnóstico de Airbag
O bloco de fusíveis está localizado atrás da tampa perto do porta-luvas (Abra o porta-luvas e puxe a tampa para removê-la).

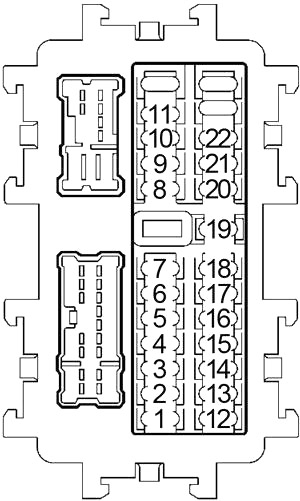

Diagrama da caixa de fusíveis da cabine

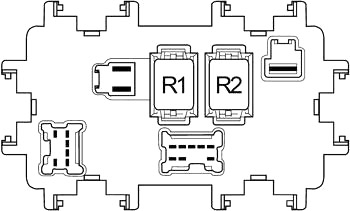

Lado Traseiro
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 1 | 10 | Relé do Assento Aquecido |
| 2 | 10 | Unidade de Controle do Assento do Motorista |
| 3 | 10 | Módulo de Controle da Transmissão (TCM), Sistema 4wd All-Mode, Sistema de Bloqueio da Transmissão A/T, Sistema de Controle de Freio, Iluminação, Sistema de Controle de Cruzeiro Inteligente, Sistema de Chave Inteligente/Função de Partida do Motor, Sistema Imobilizador de Veículo Infiniti (IVIS), Computador Combinado, Sistema de Controle de Suspensão, Sistema de Monitoramento da Pressão dos Pneus, Sinais de Direção e Luzes de Perigo, Sistema de Segurança do Veículo, Sistema de Alerta Sonoro |
| 4 | 10 | Áudio, Interruptor AV, Unidade de Controle de Display, Unidade de Controle Navi, DVD Player, Módulo de Controle da Carroceria (BCM), Computador Combinado, Unidade de Controle da Câmera de Ré, Sintonizador de Rádio Via Satélite |
| 5 | 10 | Interruptor de Controle Remoto do Espelho Externo |
| 6 | 15 | No Conector de Alimentação do Console |
| 7 | 15 | Acendedor de Cigarros |
| 8 | 10 | Controle de Ar Dianteiro, Relé do Motor do Ventilador Dianteiro, Relé da Válvula de Água |
| 9 | 10 | Interruptor Combinado |
| 10 | 15 | Motor do Ventilador Traseiro |
| 11 | 15 | Motor do Ventilador Traseiro |
| 12 | 10 | Conector de Link de Dados, Unidade de Controle de Display, Unidade de Controle Navi, Unidade de Controle Sonar, Unidade de Controle de Bloqueio de Transmissão, Unidade de Controle de Suspensão, Unidade de Controle da Porta Traseira, Espelho Antirreflexo Automático, Bússola e Termômetro, Volante Aquecido, Sistema Sonar, Sistema Imobilizador de Veículo Infiniti (IVIS) |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 13 | 10 | Unidade de Sensor de Diagnóstico de Airbag, Unidade de Controle do Sistema de Classificação de Ocupantes |
| 14 | 10 | Medidor Combinado (Limpador e Lavador Dianteiro, Limpador e Lavador Traseiro) |
| 15 | 10 | Interruptor de Freio do Dispositivo de Controle Automático de Velocidade (ASCD), Relé de Parada do Controle de Cruzeiro Inteligente (ICC), Sensor ICC, Módulo ICC |
| 16 | 10 | Relé do Assento Aquecido |
| 17 | 15 | Subwoofer |
| 18 | 15 | No Conector de Alimentação Dianteiro (Esquerdo) |
| 19 | 10 | Sensor de Ângulo de Direção, Medidor Combinado, Ignição e Solenoide de Trava, Controle de Ar Dianteiro, Unidade de Controle de Bloqueio de Transmissão, Dispositivo A/T, Conector de Link de Dados, Relé da Válvula de Água, Transceptor Universal Homelink, Relógio, Sistema de Trava Elétrica, Terceiro Elemento do Assento da Fileira |
| 20 | 10 | Interruptor da Luz de Freio, Relé da Luz de Posição, Relé de Parada do Freio do Controle de Cruzeiro Inteligente (ICC) |
| 21 | 10 | Unidade de Controle de Cruzeiro Inteligente (ICC) |
| 22 | 15 | Módulo de Controle da Carroceria (BCM), Unidade de Controle do Assento do Motorista, Unidade de Controle da Porta Traseira, Interruptor de Memória do Assento, Unidade de Controle de Posição Automática do Motor, Sistema Automático da Porta Traseira, Chave Inteligente/Função de Partida do Motor, Iluminação Interna, Sistema Imobilizador de Veículo Infiniti (IVIS), Sistema de Trava Elétrica, Sistema de Segurança do Veículo |
| R1 | Acessórios | |
| R2 | Ventilador Traseiro | |

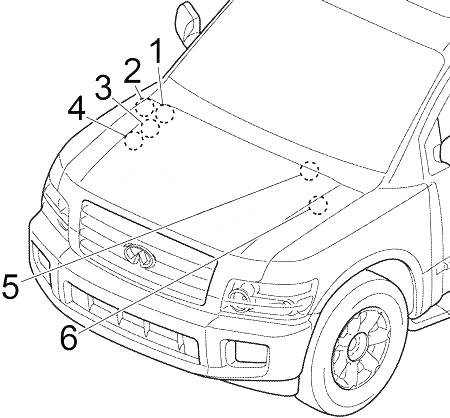

Compartimento do Motor
- Caixa de Fusíveis nº 1
- Módulo de Controle do Motor (ECM)
- Caixa de Fusíveis nº 2
- Caixa de Fusíveis de Relés
- Motor do Limpador de Para-brisa Dianteiro
- Unidade de Controle do ABS
Existem três blocos atrás da bateria (Remova a tampa da caixa de fusíveis pressionando a tampa e levantando-a).
Caixa de Fusíveis do Compartimento do Motor 1

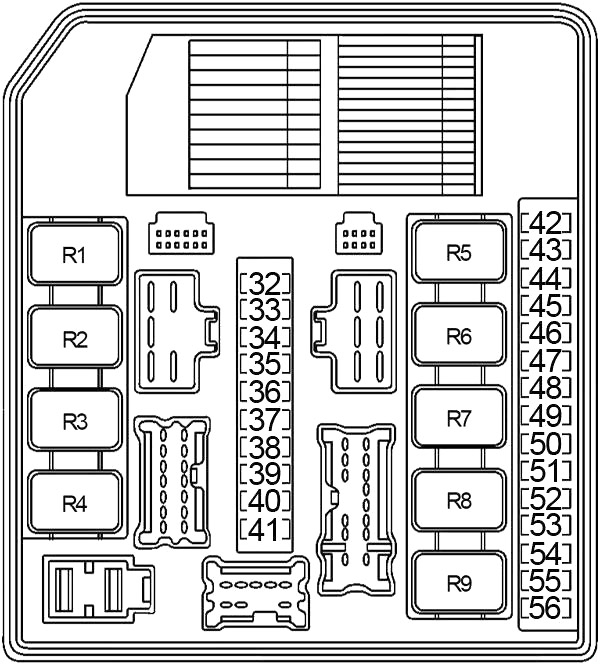

Diagrama (Tipo 1)
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 32 | 10 | Relé de Reboque nº 1 |
| 33 | – | – |
| 34 | 10 | Farol Direito (Faróis Baixos) |
| 35 | 10 | Farol Esquerdo (Faróis Baixos) |
| 36 | 10 | Interruptor de Controle de Iluminação, Interruptor de Luzes, Relé de Reboque nº 1, Unidade de Controle de Display |
| 37 | 10 | Luzes Dianteiras, Luzes Traseiras, Luzes da Placa, Relé de Reboque, Iluminação do Interruptor |
| 38 | 10 | Relé da Lâmpada de Ré (Espelho de Reboque) |
| 39 | 30 | Relé do Limpador Dianteiro |
| 40 | 15 | Farol Esquerdo (Faróis Altos) |
| 41 | 15 | Farol Direito (Faróis Altos), Motores de Ajuste dos Faróis |
| 42 | 10 | Relé do Ar Condicionado |
| 43 | 15 | Relé do Espelho Aquecido |
| 44 | – | – |
| 45 | 10 | Relé da Luz Diurna |
| 46 | 15 | Relé do Desembaçador da Janela Traseira |
| 47 | 15 | Relé do Desembaçador da Janela Traseira |
| 48 | 15 | Relé da Bomba de Combustível |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 49 | 10 | Módulo de Controle da Transmissão (TCM), Módulo de Controle da Transmissão, Interruptor de Mudança 4WD, Relé do Motor de Transferência |
| 50 | 10 | ABS, Sensor de Ângulo de Direção |
| 51 | 10 | Relé da Luz de Ré, Relé de Reboque nº 2 |
| 52 | 20 | Relé do Motor de Controle do Acelerador |
| 53 | 20 | Módulo de Controle do Motor (ECM), Relé do ECM, Unidade de Controle de Transferência, Amplificador de Antena NATS, Processador IPDM |
| 54 | 10 | 2004-2006: Sensores de Relação Ar-Combustível, Sensores de Oxigênio Aquecidos |
| 15 | 2007-2010: Sensores de Relação Ar-Combustível, Sensores de Oxigênio Aquecidos | |
| 55 | 15 | Injetores de Combustível |
| 56 | 20 | Faróis de Neblina Dianteiros |
| R1 | Desembaçador da Janela Traseira | |
| R2 | Módulo de Controle do Motor (ECM) | |
| R3 | Farol Baixo | |
| R4 | Farol de Neblina Dianteiro | |
| R5 | Partida | |
| R6 | Espelho Aquecido | |
| R7 | – | |
| R8 | Ventilador de Resfriamento | |
| R9 | Ignição | |

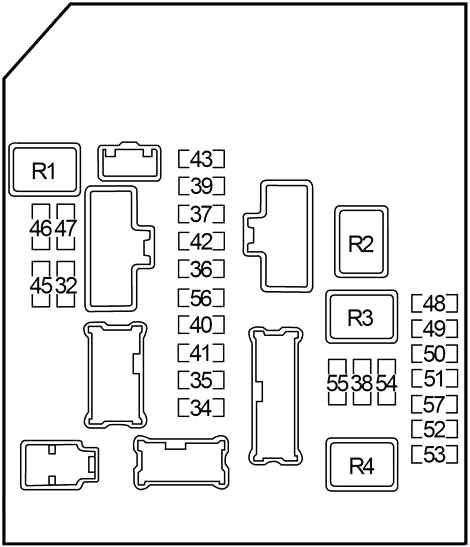

Diagrama (Tipo 2)
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 32 | 10 | Reboque |
| 33 | – | – |
| 34 | 10 | Farol Direito (Luz Baixa) |
| 35 | 10 | Farol Esquerdo (Luz Baixa) |
| 36 | 10 | Interruptor de Controle de Iluminação, Interruptor de Luzes, Relé de Reboque nº 1, Unidade de Controle de Display |
| 37 | 10 | Luzes de Posição Dianteiras, Luzes de Posição Traseiras, Luzes da Placa, Relé de Reboque, Iluminação do Interruptor |
| 38 | 10 | Relé da Lâmpada de Ré (Espelho de Reboque) |
| 39 | 30 | Relé do Limpador Dianteiro |
| 40 | 15 | Farol Esquerdo (Luz Alta) |
| 41 | 15 | Farol Direito (Luz Alta), Motores de Ajuste dos Faróis |
| 42 | 10 | Relé do Ar Condicionado |
| 43 | 15 | Relé do Espelho Aquecido |
| 44 | – | – |
| 45 | 10 | Relé da Luz Diurna |
| 46 | 15 | Relé do Desembaçador da Janela Traseira |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 47 | 15 | Relé do Desembaçador da Janela Traseira |
| 48 | 15 | Relé da Bomba de Combustível |
| 49 | 10 | Módulo de Controle da Transmissão (TCM), Módulo de Controle da Transmissão, Interruptor de Transferência 4WD, Relé do Motor de Transferência |
| 50 | 10 | ABS |
| 51 | 10 | Relé da Luz de Ré, Relé de Reboque nº 2 |
| 52 | 20 | Relé do Motor de Controle do Acelerador |
| 53 | 20 | Módulo de Controle do Motor (ECM), Relé do ECM |
| 54 | 15 | Sensores de Relação Ar-Combustível, Sensores de Oxigênio Aquecidos |
| 55 | 15 | Injetores de Combustível |
| 56 | 15 | Faróis de Neblina Dianteiros |
| 57 | – | – |
| R1 | Desembaçador da Janela Traseira | |
| R2 | Ventilador de Resfriamento (Nº 1) | |
| R3 | Ventilador de Resfriamento (Nº 2) | |
| R4 | Ignição | |

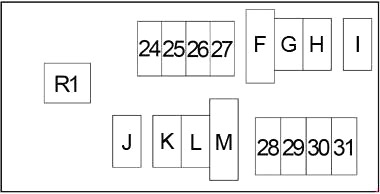

Caixa de Fusíveis do Compartimento do Motor 2
| Número | Amperes [A] | Descrição |
|---|---|---|
| 24 | 20 | Relé do Motor do Ventilador Dianteiro |
| 25 | 15 | Relé da Buzina, Sistema de Chave Inteligente, Sistema de Segurança do Veículo |
| 26 | 10 | 2006-2010: Unidade de Controle AWD |
| 27 | 20 | Relé do Motor do Ventilador Dianteiro |
| 28 | 15 | Conector de Alimentação de Carga Traseira |
| 29 | 10 | Unidade de Controle de Suspensão |
| 30 | 10 | Gerador |
| 31 | 20 | Áudio, Interruptor AV, Amplificador BOSE, Unidade de Controle de Display, Unidade de Controle Navi, DVD Player, Sintonizador de Rádio Via Satélite, Unidade de Controle da Câmera de Ré |
| F | 50 | Módulo de Controle da Carroceria (BCM), Interruptor Automático, Sistema de Iluminação Automática, Posicionador Automático do Motor, Sistema Automático da Porta Traseira, Sistema de Luz Diurna, Farol de Neblina Dianteiro, Limpador e Lavador Dianteiro, Farol, Sistema de Nivelamento dos Faróis, Iluminação. Sistema de Chave Inteligente/Função de Partida do Motor, Luz de Teto, Sistema Imobilizador de Veículo Infiniti (IVIS), Luzes de Posição, Luzes da Placa, Luzes Traseiras, Sistema de Trava da Porta, Assentos Traseiros Rebatíveis Eletricamente, Sistema de Janelas, Desembaçador da Janela Traseira, Limpador e Lavador Traseiro, Teto Solar, Sistema de Monitoramento da Pressão dos Pneus, Reboque, Sinais de Direção e Luzes de Perigo, Sistema de Segurança do Veículo, Alerta Sonoro |
| G | 30 | Relé do Motor do Compressor (Unidade de Controle de Suspensão) |
| H | 30 | ABS |
| I | 40 | ABS |
| J | 30 | Relé de Reboque nº 2 |
| K | 40 | Freio Elétrico (Reboque) |
| L | 40 | Relé do Ventilador de Resfriamento, Relé do Espelho Aquecido, Fusível: “N” (2008-2010) |
| M | 40 | Ignição. Sistema de Chave Inteligente/Função de Partida do Motor, Sistema Imobilizador de Veículo Infiniti (IVIS), Fusíveis: “57”, “58” |
| N | 25 | 2008-2010: Relé do Ventilador de Resfriamento, Relé do Espelho Aquecido |
| R1 | Buzina | |

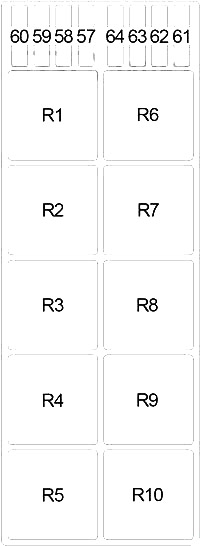

Caixa de Fusíveis
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 57 | 20 | Relé de Transferência (Alta), Relé de Transferência (Baixa) |
| 58 | 20 | Relé do Motor de Transferência |
| 59 | 10 | Módulo de Controle da Carroceria (BCM), Módulo de Controle do Motor (ECM), Sistema 4WD All-Mode, Sistema de Iluminação Automática, Posicionador Automático do Motor, Sistema de Luz Diurna, Farol de Neblina Dianteiro, Limpador e Lavador Dianteiro, Farol, Sistema de Nivelamento dos Faróis, Iluminação, Sistema de Chave Inteligente/Função de Partida do Motor, Luz de Teto, Sistema Imobilizador de Veículo Infiniti (IVIS), Luzes de Posição, Luzes da Placa, Luzes Traseiras, Sistema de Janelas Elétricas, Desembaçador da Janela Traseira, Limpador e Lavador Traseiro, Sistema de Partida, Teto Solar, Sistema de Monitoramento da Pressão dos Pneus, Reboque, Sinais de Direção e Luzes de Perigo, Sistema de Alerta Sonoro |
| 60 | 15 | 2008-2010: Reboque, Módulo de Controle da Carroceria (BCM) |
| 61 | – | – |
| 62 | – | – |
| 63 | 10 | 2008-2010: Volante Aquecido |
| 64 | 10 | 2008-2010: Posicionador Automático da Direção, Sistema de Bloqueio da Transmissão A/T, Módulo de Controle da Carroceria (BCM), Sistema de Chave Inteligente, Iluminação Interna, Sistema Imobilizador de Veículo Infiniti (IVIS), Sistema de Trava Elétrica, Sistema de Alerta Sonoro |
| R1 | 2006-2010: Interrupção de Transferência | |
| Número | Amperes [A] | Descrição |
|---|---|---|
| R2 | Mudança de Marcha Baixa | |
| R3 | 2004-2007: Controle de Cruzeiro Inteligente (ICC) Manutenção do Freio | |
| R4 | 04-2005: Reboque (Nº 1) | |
| 2006-2010: Seta do Reboque (Esquerda) | ||
| R5 | 2004-2005: Lâmpada de Ré | |
| 2006-2010: Seta do Reboque (Direita) | ||
| R6 | – | |
| R7 | Mudança Alta (4WD) | |
| R8 | Luz Diurna | |
| R9 | Luz de Freio | |
| R10 | Reboque (Nº 2) | |

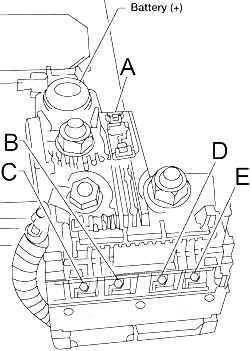

Bloco de Conexão de Fusíveis
Localizado na bateria.
| Número | Amperes [A] | Descrição |
|---|---|---|
| A | 140 | Gerador, Fusível: “D”, “E” |
| B | 60 | Relé de Acessórios (Fusíveis: “4”, “5”, “6”, “7”), Relé do Ventilador Traseiro (Fusíveis: “10”, “11”), Fusíveis: “3”, “17”, “18”, “19”, “20”, “21”, “22” |
| C | 80 | Relé de Ignição (Fusíveis: “38”, “48”, “49”, “50”, “51”, “54”, “55”), Fusíveis: “46”, “47”, “52”, “53” |
| D | 80 | Relé dos Faróis de Neblina Dianteiros (Fusíveis: “34”, “35”), Relé dos Faróis Altos (Fusíveis: “34”, “35”), Relé dos Faróis Baixos (Fusíveis: “40”, “41”), Relé das Luzes Traseiras (“36”, “37”), Fusível: “32”, “39”, “42”, “43”, “45” |
| E | 100 | Fusível: “28”, “29”, “30”, “31”, “I”, “K”, “L” |
Diagrama de fusíveis e relés – Infiniti QX56
Aplica-se a veículos fabricados nos anos:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Diagrama da caixa de fusíveis da cabine
O bloco de fusíveis está localizado atrás da tampa do painel de instrumentos, no lado do motorista.
Lado Traseiro
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 1 | 10 | Interruptor Combinado |
| 2 | 10 | Unidade de Sensor de Diagnóstico de Airbag, Unidade de Controle do Sistema de Classificação de Ocupantes |
| 3 | 10 | Interruptor de Freio do Controle de Cruzeiro Inteligente (ICC), Dispositivo de Controle Automático de Velocidade (ASCD) Interruptor de Freio, Interruptor da Luz de Freio, Motor de Nivelamento dos Faróis, Conector de Link de Dados, Sensor de Ângulo de Direção, Medidor Combinado, Interruptor do Volante Aquecido, Baixa Pressão dos Pneus, Unidade de Controle de Aviso de Pressão, Unidade de Controle de Assistência de Direção, Gateway CAN, Interruptor Triplo (Interruptor APS), Unidade de Controle de Iluminação Frontal Adaptativa (AFS), Interruptor Principal da Tomada AC 120 V, Relé do Assento Climatizado |
| 4 | 10 | Controle de Ar Condicionado Traseiro, Unidade de Controle do Monitor de Visão 360 Graus, Amplificador Automático de Ar Condicionado, Ionizador, Unidade de Controle AV, Relé do Ar Condicionado Traseiro, Sensor de Detecção de Fumaça/Porta Externa, Módulo de Controle Automático da Porta Traseira, Espelho Antirreflexo Automático, Unidade de Controle Sonar (2014-2017), Módulo de Telemática (TCU (2014-2017)) |
| 5 | 15 | Amplificador BOSE |
| 6 | 10 | Conector de Link de Dados, Relógio, Interruptor de Liberação de Energia do Segundo Assento, Sinal Sonoro da Chave Inteligente, Unidade de Controle do Cinto de Segurança Dianteiro em Caso de Colisão, Sensor de Chuva de Luzes, Espelho Antirreflexo Automático, Medidor Combinado (2014-2017) |
| 7 | 10 | Interruptor da Luz de Freio, Módulo de Controle da Carroceria (BCM), Relé de Parada do Freio do Controle de Cruzeiro Inteligente (ICC), Freio Elétrico |
| 8 | 15 | Amplificador BOSE |
| 9 | 10 | Unidade de Controle do Monitor de Visão 360 Graus, Amplificador Automático de Ar Condicionado, Módulo de Controle Automático da Porta Traseira, Interruptor de Inclinação LH/RH, Interruptor de Dobra LH/RH, Sinal Sonoro de Aviso Automático da Porta Traseira |
| 10 | 10 | Interruptor de Partida por Botão, Interruptor de Memória do Assento, Módulo de Controle da Carroceria (BCM) |
| 11 | 10 | Medidor Combinado (2010-2013), Gateway CAN |
| 12 | 20 | Relé de Acessórios nº 2 |
| 13 | 10 | Interruptor 4WD, Modo Neve / Modo Reboque / Grupo de Interruptores de Desativação do VDC |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 14 | 15 | Segundo Interruptor do Assento Aquecido |
| 15 | 15 | Interruptor do Assento Aquecido Dianteiro |
| 16 | 20 | Relé do Ventilador Traseiro |
| 17 | – | – |
| 18 | 20 | 2010-2013: Tomada de Alimentação do Console |
| 19 | 10 | Interruptor de Controle Remoto do Espelho (2010-2013), Unidade de Controle Sonar (2010-2013), Unidade de Controle de Monitoramento Ambiental, Amplificador Automático de Ar Condicionado, Interruptor Multifuncional, Unidade de Controle AV, Display Dianteiro, Separador de Vídeo, Interruptor Principal da Janela (2014-2017), Amplificador BOSE (2014-2017), Módulo de Controle de Telemática (TCU (2014-2017)), Interruptor de Telemática (2014-2017) |
| 20 | 20 | Tomada de Alimentação Dianteira, Tomada de Alimentação do Porta-luvas, Relé de Acessórios nº 2 |
| 21 | 15 | Motor do Ventilador Dianteiro |
| 22 | 15 | Motor do Ventilador Dianteiro |
| R1 | Ignição | |
| R2 | Ignição nº 2 | |
| R3 | Acessórios | |
| R4 | Ventilador | |
Compartimento do Motor
Diagrama da Caixa de Fusíveis nº 1
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 41 | 15 | Relé do Desembaçador da Janela Traseira |
| 42 | 15 | Relé do Desembaçador da Janela Traseira |
| 43 | 20 | Módulo de Controle do Motor (ECM), Amplificador de Antena NATS, Relé do ECM (Sensor de Fluxo de Massa de Ar, Válvula Solenoide de Controle de Volume de Coleta do Gerador de Vapor, Módulo de Controle de Eventos e Levantamento de Válvulas Variáveis (VVEL), Válvula Solenoide de Controle de Tempo da Válvula de Admissão, Sensor de Relação Ar-Combustível (A/F), Sensor de Oxigênio Aquecido, Válvula de Retorno de Combustível, Válvula de Controle do Tanque EVAP, Relé dos Injetores (2014-2017)) |
| 44 | 10 | Relé de Bloqueio da Direção |
| 45 | 30 | Relé dos Limpadores Dianteiros |
| 46 | 10 | Relé da Luz Traseira do Reboque, Luz Traseira LH, Luz Traseira RH/LH, Luz da Placa |
| 47 | 10 | Luz do Porta-luvas, Interruptor do Assento Climatizado, Controle de Ar Condicionado Traseiro, Unidade de Controle do Monitor de Visão 360 Graus, Interruptor do Volante Aquecido, Grupo de Interruptores 4WD, Seletor de Marchas A/T, Interruptor Multifuncional, Interruptor do Assento Aquecido Dianteiro < Segundo Interruptor do Assento Aquecido LH/Direito, Relógio, Segundo Assento, Interruptor de Liberação de Energia LH/RH, Freio Elétrico, Interruptor Principal da Tomada AC 120 V, Tomada de Alimentação do Console (Porta-copos), Grupo de Interruptores de Modo Neve / Reboque / Desativação do Vdc, Interruptor de Nivelamento dos Faróis, Interruptor de Controle Remoto do Espelho Externo, Interruptor Combinado (Cabo Espiral), Interruptor de Emergência, Interruptor de Reset e Controle de Iluminação, Interruptor do Computador de Bordo, Interruptor Principal Automático da Porta Traseira, Interruptor Triplo, Interruptor Duplo, Luz Traseira RH, Luz Ambiente de Suporte da Porta Dianteira, Luz Ambiente de Suporte da Porta Traseira, Luz de Mapa, Interruptor de Telemática |
| 48 | – | – |
| 49 | 10 | Relé do Ar Condicionado |
| 50 | 15 | Farol de Neblina Dianteiro |
| 51 | 10 | Farol Direito (Luz Alta) |
| 52 | 10 | Farol Esquerdo (Luz Alta) |
| 53 | 15 | Farol Esquerdo (Luz Baixa) |
| 54 | 15 | Farol Direito (Luz Baixa) |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 55 | 10 | Relé da Lâmpada de Ré, Relé de Alimentação do Reboque, Módulo de Controle da Transmissão (TCM) |
| 56 | 10 | Unidade de Controle de Transferência |
| 57 | 10 | ABS, Relé da Luz de Freio, Sensor de Velocidade de Guinação / Lateral / Liberação G |
| 58 | – | – |
| 59 | – | – |
| 60 | 15 | 2010-2013: Relé dos Injetores |
| 61 | 15 | Bobinas de Ignição, Capacitor |
| 62 | 10 | Módulo de Controle do Motor (ECM) |
| 63 | – | – |
| 64 | 20 | Relé de Controle do Motor do Acelerador |
| R1 | Desembaçador da Janela Traseira | |
| R2 | Ignição nº 3 | |
| R3 | Ignição nº 2 | |
| R4 | Ignição | |
Caixa de Fusíveis 2
| Número | Amperes [A] | Descrição |
|---|---|---|
| 31 | 15 | Relé da Buzina |
| 32 | 10 | Alternador |
| 33 | 10 | Atuador do Pedal do Acelerador |
| 34 | 10 | Unidade de Controle de Transferência |
| 35 | 15 | Unidade de Controle AV, Display Dianteiro, Separador de Vídeo, Display do Encosto de Cabeça LH/RH, Módulo de Controle de Telemática (TCU (2014-2017)) |
| 36 | 10 | Relé da Buzina de Segurança do Veículo |
| 37 | 10 | IPDM (Relé de Ignição nº 2 (Módulo de Controle de Nível de Ar), Relé de Ignição nº 3 (Sinalizador, Interruptor Duplo (Interruptor de Sistemas de Aviso), Relé de Parada do Freio do Controle de Cruzeiro Inteligente (ICC), Sensor de Controle de Cruzeiro Inteligente (ICC), Atuador do Pedal do Acelerador, Unidade de Controle de Sistemas Avançados de Assistência ao Motorista (ADAS), Radar Lateral LH/RH, Câmera de Faixa) |
| 38 | 10 | Módulo de Controle da Transmissão (TCM) |
| F | 40 | Freio Elétrico, Fusíveis: “T”, “V”, “79”, “84”, “85”, “86” |
| G | 40 | Relé de Ignição nº 1 (Fusíveis: “1”, “2”, “3”, “4”, “16”), Fusíveis: “12”, “81”, “82”, “83”, “U” |
| H | 40 | IPDM |
| I | 30 | Relé do Compressor de Ar |
| J | 30 | Unidade de Controle de Transferência |
| K | 50 | Módulo de Controle da Carroceria (BCM), Interruptor Automático (Unidade de Controle de Posicionamento Automático, Unidade de Controle do Assento do Motorista, Interruptor de Suporte Lombar) |
| L | 30 | ABS |
| M | 50 | ABS |
| R1 | Buzina | |
Suportes Adicionais para Fusíveis
| Número | Amperes [A] | Descrição |
|---|---|---|
| P | 50 | Relé de Partida (Fusíveis: “71”, “72”, “73”, “74”) |
| O | 50 | Relé do Motor Atuador de Válvula Variável e Levantamento (VVEL) |
| R | 50 | Fusível: “T”, “79” |
| Q | 50 | 2010-2013: Fusíveis: “S”, “75”, “76”, “77” |
| 50 | 2014-2017: Fusíveis: “S”, “75”, “76”, “77”, “87”, “88”, “89”, “90” | |
| 75 | 15 | Relé do Desembaçador do Limpador |
| 76 | 10 | Relé de Aquecimento da Direção |
| 77 | 30 | Unidade de Controle do Cinto de Segurança em Caso de Colisão |
| S | 30 | Assentos da Segunda Fileira (Relé de Liberação de Energia LH/RH, Relé para Cima 2 LH/RH, Relé para Baixo 2 LH/RH) |
| 78 | – | – |
| 79 | 30 | Unidade Inversora |
| 80 | 10 | Relé do Desembaçador do Limpador, Espelho Externo |
| T | 30 | Módulo de Controle Automático da Porta Traseira |
Caixa de Fusíveis 1
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 71 | 30 | Módulo de Controle do Motor (ECM) |
| 72 | 10 | Embreagem do Ventilador de Resfriamento Elétrico |
| 73 | 15 | Módulo de Controle da Bomba de Combustível |
| 74 | 10 | ABS |
| 87 | 15 | 2014-2017: Relé dos Injetores |
| 88 | 10 | 2014-2017: Relé das Luzes Diurnas |
| 89 | 10 | 2014-2017: Relé das Luzes Diurnas |
| 90 | 10 | 2014-2017: Relé das Luzes Diurnas |
| R1 | Partida Remota do Motor | |
| R2 | – | |
| Número | Amperes [A] | Descrição |
|---|---|---|
| R3 | 2010-2013: Buzina de Segurança do Veículo | |
| 2014-2017: Luzes Diurnas | ||
| R4 | – | |
| R5 | – | |
| R6 | Lâmpada de Ré | |
| R7 | Volante Aquecido | |
| R8 | Controle de Cruzeiro Inteligente (ICC) Parada do Freio | |
| R9 | Desembaçador do Limpador | |
| R10 | Ar Condicionado Traseiro | |
| R11 | Luz de Freio | |
| R12 | Compressor de Ar | |
| R13 | Ignição | |
| R14 | Motor Atuador de Válvula Variável e Levantamento (VVEL) | |
Caixa de Fusíveis 2
| Número | Amperes [A] | Descrição |
|---|---|---|
| 81 | 15 | Relé do Assento Climatizado |
| 82 | 15 | Relé do Assento Climatizado |
| 83 | 30 | Unidade de Controle do Cinto de Segurança em Caso de Colisão |
| 84 | 15 | Relé da Lâmpada de Seta do Reboque (Esquerda), Relé da Lâmpada de Seta do Reboque (Direita) |
| 85 | 10 | Relé da Lâmpada de Ré |
| 86 | 10 | Relé da Luz Traseira do Reboque |
| U | 30 | Relé do Lavador de Faróis |
| V | 30 | Relé de Alimentação do Reboque |
| R1 | Assento Climatizado | |
| R2 | Lâmpada de Seta do Reboque (Direita) | |
| R3 | Lavador de Faróis | |
| R4 | Lâmpada de Seta do Reboque (Esquerda) | |
| R5 | Luz Traseira do Reboque | |
| R6 | Alimentação do Reboque | |
Bloco de Conexão Principal
Os fusíveis principais estão localizados na bateria.
| Número | Amperes [A] | Descrição |
|---|---|---|
| A | 140 | Alternador, Fusíveis: “C”, “D”, “E” |
| B | 80 | Fusível: “O”, “P”, “Q”, “R” |
| C | 100 | Relé de Partida (Relé do Limpador de Para-brisa Superior, Fusíveis: “55”, “56”, “57”, “60”, “61”, “62”), Fusíveis: “41”, “42”, “43”, “44”, “64” |
| D | 80 | Relé de Acessórios (Fusíveis: “18”, “19”, “20”), Relé de Partida nº 2 (Fusíveis: “13”, “14”, “15”), Relé do Ventilador (Fusíveis: “21”, “22”), Fusíveis: “5”, “6”, “7”, “8”, “9”, “10”, “11” |
| E | 80 | Fusível: “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”, “F”, “G”, “H”, “I”, “J”, “K”, “L”, “M” |
| N | 60 | Relé dos Faróis Altos (Fusíveis: “51”, “52”), Relé dos Faróis Baixos (Fusíveis: “53”, “54”), Relé das Luzes Traseiras (Fusíveis: “46”, “47”), Relé dos Faróis de Neblina Dianteiros (Fusível: “50”), Fusível: “45”, “49” |
Sobre o Infiniti QX56 (2004-2017)
O Infiniti QX56 é um SUV de luxo que foi fabricado entre 2004 e 2017. Este modelo é conhecido pelo seu design robusto e interior espaçoso, que oferece conforto para todos os passageiros. O QX56 está equipado com um potente motor V8, que proporciona potência suficiente para uma condução suave e para rebocar cargas pesadas. O veículo também está equipado com tecnologias avançadas e recursos de segurança que garantem conforto e segurança na estrada. Graças às suas características, o Infiniti QX56 é uma escolha popular para quem procura uma combinação de luxo e desempenho.
Diagrama da caixa de fusíveis do Infiniti QX56
Esta página mostra o diagrama da caixa de fusíveis para o modelo Infiniti QX56, que é essencial para a identificação e manutenção dos componentes elétricos do veículo. A caixa de fusíveis geralmente está localizada sob o capô e no interior do veículo, muitas vezes perto do motorista. O diagrama mostra os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com o mesmo valor de amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para manter o bom funcionamento do veículo e seu uso correto pode prolongar a vida útil dos componentes elétricos.
