Infiniti EX37 (2007-2017) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Infiniti EX37 (2007–2017), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Infiniti EX37 (2007-2017) – diagrama da caixa de fusíveis
Ano de produção: 2007, 2008, 2009, 2010, 2011, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
O fusível do isqueiro (tomada de força) no Infiniti EX37 é o fusível 18 (tomada frontal de 12V) no painel de instrumentos.

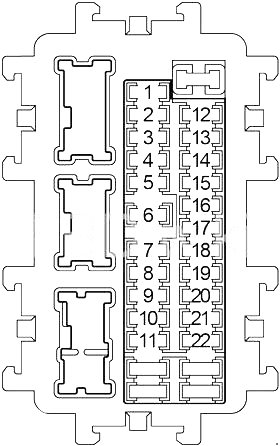

Caixa de fusíveis na cabine
| Número | Ampères [A] | Descrição |
| 1 | – | – |
| 2 | 10 | Unidade do sensor de diagnóstico do airbag;
Unidade de controle do sistema de classificação de passageiros. |
| 3 | 10 | Motor de nivelamento do farol (direito e esquerdo);
Relé de bloqueio da transmissão; Interruptor do freio do dispositivo de controle de velocidade automático (ASCD); Interruptor do freio do controle de cruzeiro inteligente (ICC); Unidade de controle do sistema de iluminação adaptativa (AFS); Interruptor AFS; Conector de link de dados; Interruptor LDW; Unidade de controle do sonar; Buzzer de aviso de saída de faixa; Medidor e amplificador de ar condicionado unificado; Relé do assento aquecido; Unidade de controle AV; Interruptor de cancelamento do sonar; Unidade de controle do monitor ambiental; Buzzer; Adaptador de módulo Tel; Compressor; Espelho automático anti-ofuscamento; Câmera de faixa; Interruptor da luz de freio; Interruptor do sistema de aviso; Ionizador; Sensor de detecção de gases de escape e odores externos. |
| 4 | 10 | Medidor combinado;
Relé da luz de emergência. |
| 5 | – | – |
| 6 | 10 | Tomada da chave;
Buzzer de aviso de chave inteligente; Conector de link de dados; Amplificador de ar condicionado unificado; Controle de retorno de energia do banco traseiro; Relé de liberação do banco traseiro (esquerdo); Relé de liberação do banco traseiro (direito); Relógio; Espelho automático anti-ofuscamento; Câmera ambiental; Unidade de exibição; Adaptador de módulo Tel; Sintonizador de rádio via satélite; Relé da luz diurna; Medidor combinado. |
| 7 | 10 | Interruptor da luz de freio;
BCM (Módulo de Controle da Carroceria); Controle de cruzeiro inteligente (ICC); Relé de interrupção do freio. |
| 8 | 20 | Amplificador BOSE |
| 9 | 10 | Tomada da chave;
Botão de partida. |
| 10 | 10 | Interruptor de memória do assento;
Unidade de controle de posicionamento automático do motor; Controle do assento do motorista; Espelho externo; BCM (Módulo de Controle da Carroceria). |
| 11 | 10 | Medidor combinado;
Unidade de controle de tração nas quatro rodas (AWD); Amplificador de ar condicionado do medidor unificado. |
| 12 | – | – |
| 13 | 10 | Desembaçador de espelhos externos |
| 14 | 20 | Desembaçador do vidro traseiro |
| 15 | 20 | Desembaçador do vidro traseiro |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | Tomada de força frontal |
| 19 | 10 | Odômetro combinado;
Medidor e amplificador de ar condicionado; Display; Interruptor multifuncional; Unidade de controle AV; Adaptador para iPod; BCM (Módulo de Controle da Carroceria); Unidade de controle do sonar; Adaptador Tel; Unidade de controle da câmera; Interruptor de controle remoto dos espelhos externos; Rádio via satélite (Sintonizador); Unidade de controle do monitor da câmera de visão 360°. |
| 20 | 15 | ’07-’12:
Tomada de força do console. |
| 20 | ’13-’17:
Tomada de força do console. |
|
| 21 | 15 | Motor do ventilador |
| 22 | 15 | Motor do ventilador |

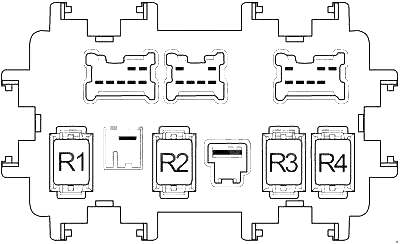

| Nº | Relé |
| R1 | Partida |
| R2 | Desembaçador do vidro traseiro |
| R3 | Acessórios |
| R4 | Ventilador frontal |

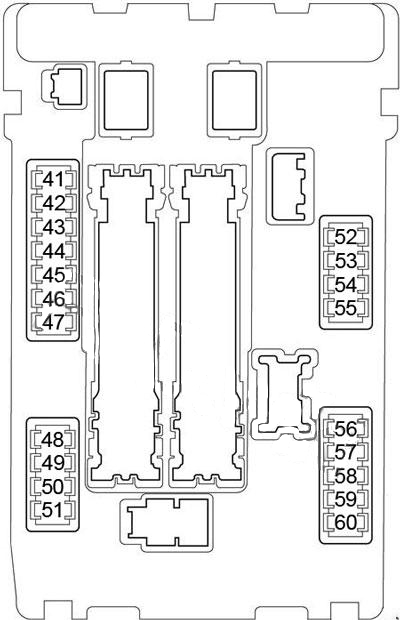

Caixa de fusíveis do compartimento do motor nº 1
| Número | Ampères [A] | Descrição |
| 41 | 15 | Relé da bomba de combustível |
| 42 | 10 | Relé do ventilador de arrefecimento |
| 43 | 10 | Interruptor do modo neve;
Módulo de controle da transmissão (TCM). |
| 44 | 10 | Injetores;
Módulo de controle do motor (ECM); BCM (Módulo de Controle da Carroceria). |
| 45 | 10 | ABS;
Unidade integrada de controle de cruzeiro inteligente (ICC); Sensor de ângulo de direção; Sensor de taxa de guinada/G lateral; Unidade de controle de assistência de direção; Unidade de controle de tração nas quatro rodas (AWD); Unidade de controle de assistência de freio; Módulo de controle de ponto cego (BSW); Radar lateral – esquerdo e direito. |
| 46 | 15 | Sensores de relação ar-combustível;
Sensores de oxigênio aquecidos. |
| 47 | 10 | Interruptor combinado |
| 48 | 10 | ’07-’12:
Relé de bloqueio da direção. |
| 49 | 10 | Relé do ar condicionado |
| 50 | 15 | Relé do módulo de controle do motor (válvula solenóide de controle de distribuição da válvula de admissão, capacitor, bobinas de ignição, módulo de controle do motor, sensor de fluxo de massa de ar, válvula solenóide de controle de volume de ventilação do tanque EVAP, freio magnético de controle de distribuição da válvula de escape, válvula de controle de ventilação do tanque EVAP, evento de válvula variável e módulo de controle de elevação (VVEL)) |
| 51 | 15 | Relé do motor de controle do acelerador |
| 52 | 10 | Farol dianteiro combinado |
| 53 | 10 | Farol traseiro combinado;
Lâmpada da placa de licença; Interruptor VDC; Interruptor de iluminação adaptativa (AFS); Interruptor LDW; Interruptor combinado (cabo espiral); Relógio; Unidade de controle AV; Lâmpada do porta-luvas; Instrumento de controle; Interruptor de cancelamento do sonar; Unidade de controle do monitor de ambiente; Interruptor de retorno de energia (esquerdo e direito); Interruptor do modo neve; Interruptor do assento aquecido (lado do motorista e do passageiro); Interruptor de controle remoto do espelho externo; Módulo do teto (lâmpada do console); Interruptor do sistema de aviso; Tomada de força frontal, Interruptor IBA; Interruptor multifuncional. |
| 54 | 10 | Farol alto esquerdo |
| 55 | 10 | Farol alto direito |
| 56 | 15 | Farol baixo esquerdo |
| 57 | 15 | Farol baixo direito |
| 58 | 15 | ’07-’12:
Relé dos faróis de neblina dianteiros. |
| 10 | ’13-’15:
Relé dos faróis de neblina dianteiros. |
|
| 15 | ’16-’17:
Relé dos faróis de neblina dianteiros. |
|
| 59 | 10 | ’16-’17:
Relé das luzes diurnas. |
| 60 | 30 | Relé dos limpadores dianteiros |
Caixa de fusíveis do compartimento do motor nº 2
2007 – 2016
2017
Conexão principal do fusível
| Número | Ampères [A] | Descrição |
| 31 | 15 | Relé da buzina;
Gerador. |
| 32 | 30 | Controle de retorno de energia do banco traseiro;
Relé de liberação do banco traseiro (esquerdo); Relé de liberação do banco traseiro (direito). |
| 33 | 10 | Unidade de controle de tração nas quatro rodas (AWD) |
| 34 | 15 | Áudio;
Unidade de controle AV; Adaptador para iPod; Unidade de controle de monitoramento ambiental; Subwoofer; Unidade de controle da câmera; Adaptador Tel; Sintonizador de rádio via satélite; Subwoofer. |
| 35 | 15 | Relé dos assentos aquecidos |
| 36 | 10 | Módulo de controle da transmissão (TCM) |
| 37 | 10 | 13-17:
Relé da buzina 2 |
| 38 | 15 | ’07-’12:
Relé da buzina 2 |
| F | 50 | Relé do ventilador de arrefecimento |
| G | 30 | Relé de ignição (fusíveis: “2”, “3”, “4”);
IPDM E/R. |
| H | 40 | Fusível: “61”, “63” |
| I | – | – |
| J | – | – |
| K | 40 | BCM (Módulo de Controle da Carroceria);
Interruptor automático (unidade de controle de posicionamento automático do motor, controle do assento do motorista, interruptor de apoio lombar). |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | 13–17:
Evento de válvula variável e relé do motor do atuador de elevação (VVEL) |
| O | – | 13–17: – |
| Relé | ||
| R1 | Buzina | |
| R2 | Bloqueio da transmissão | |

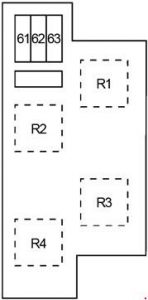

Caixa de fusíveis do compartimento do motor nº 3
2013 – 2015
2016 – 2017
| Nº | Ampères [A] | Descrição |
| 61 | 10 | Atuador do pedal do acelerador |
| 62 | – | – |
| 63 | 10 | Unidade de controle de assistência de freio |
| Relé | ||
| R1 | ’13-’15:
Ventilador de arrefecimento. |
|
| 16-17:
Luzes diurnas urnas. |
||
| R2 | Controle de cruzeiro inteligente (ICC);
Frenagem automática. |
|
| R3 | – | |
| R4 | Buzina (nº 2) | |

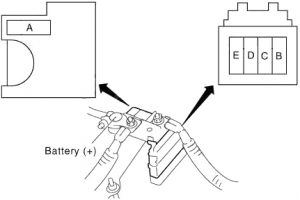

Bloco de fusíveis
| Número | Ampères [A] | Descrição |
| A | 140 | Gerador, fusível: “B”, “C” |
| B | 100 | Fusível: “F”, “G”, “K”, “L”, “M”, “N”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38” |
| C | 80 | Relé de partida (fusíveis: “41”, “42”, “43”, “44”, “45”, “46”, “47”);
Fusível: “48”, “49”, “50”, “51”. |
| D | 60 | Relé dos faróis altos (fusíveis: “54”, “55”);
Relé dos faróis baixos (fusíveis: “56”, “57”); Relé das luzes traseiras (fusíveis: “52”, “53”); Fusível: “58”, “59”, “60”. |
| E | 80 | Relé de acessórios (fusíveis: “18”, “19”, “20”);
Relé do desembaçador do vidro traseiro (fusíveis: “13”, “14”, “15”); Relé do ventilador (fusíveis: “21”, “22”); Fusível: “6”, “7”, “9”, “10”, “11”. |
