Infiniti Q45 (1990-2006) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Infiniti Q45 (1990–2006), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Infiniti Q45
Aplica-se a veículos fabricados nos anos:
1990, 1991, 1992, 1993, 1994, 1995, 1996.

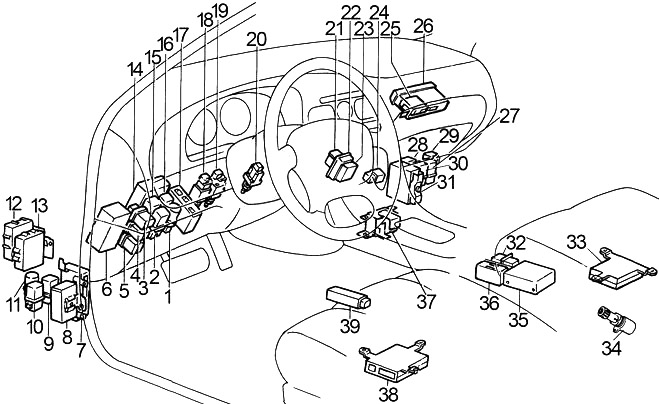

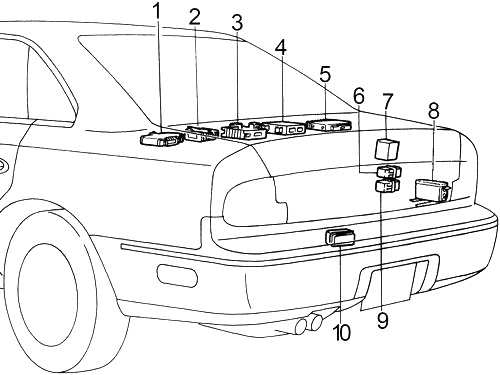

Cabine
1990-1993

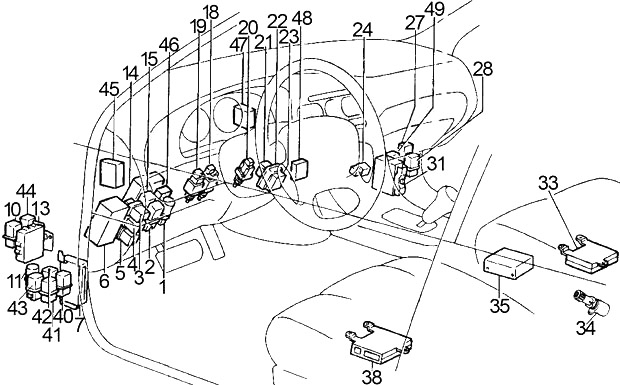

1994-1996
- Disjuntor (travamento da porta, tomada de força)
- Pisca-pisca conectado
- Relé de acessórios nº 2
- Relé de acessórios nº 1
- Relé de ignição nº 1
- Caixa de fusíveis
- Módulo de controle da transmissão (TCM)
- 1990-1993: Temporizador de travamento da porta nº 1
- 1990-1993: Relé do vidro elétrico
- Relé do desembaçador do vidro traseiro
- Interruptor automático (vidro elétrico, teto solar)
- 1990-1993: Módulo de controle de tempo
- Módulo de controle de travamento da transmissão
- Sensor do farol
- Relé de ignição nº 2
- 1990-1994: Relé da buzina de advertência contra roubo
- 1990-1993: Módulo de controle automático do posicionador de tração
- Interruptor da luz de freio
- Interruptor do freio do carro do sistema de controle de velocidade (ASCD)
- Interruptor de ejeção
- Resistor (Alternador)
- Módulo de controle de velocidade automático (ASCD)
- Módulo de controle de assistência de direção
- Relé do motor do ventilador (alta velocidade)
- 1990-1993: Módulo de controle de advertência contra roubo
- 1990-1993: Módulo de controle ABS ou módulo de controle TCS
- Relé do amplificador de áudio
- Relé do módulo de controle do motor (ECM)
- 1990-1994: Relé da bobina de ignição
- 1990-1995: Relé da buzina de advertência contra roubo nº 2
- Módulo de controle do motor (ECM)
- 1990-1993: Relé de travamento da porta
- Assento elétrico direito
- Sensor de velocidade (extensão traseira)
- Módulo de controle do airbag
- 1990-1993: Temporizador de travamento da porta nº 2
- 1990-1994: Sensor de túnel e sensor de segurança
- Assento elétrico esquerdo
- 1990-1993: Amplificador de vidros elétricos
- 1994-1996: Relé dos faróis de neblina
- 1994-1996: Relé da iluminação interior
- 1994-1996: Relé do teto solar
- 1994-1996: Relé multifuncional de controle remoto
- 1994-1996: Relé multifuncional de controle remoto
- 1994-1996: Módulo de controle da carroceria (BCM)
- 1996: Relé de retenção do carro do sistema de controle de velocidade (ASCD)
- 1994-1996: Módulo de controle do acelerador (TCM)
- 1994-1996: Amplificador do ar condicionado
- 1996: Relé de advertência contra roubo nº 3
- Módulo de controle TCS ou módulo de controle ABS
- 1990-1993: Amplificador traseiro (áudio)
1994-1996: Módulo de controle multifuncional - Módulo de controle da bomba de combustível (FPCM)
- 1990-1994: Módulo de controle com ativação do sistema de direção de alto desempenho (HICAS)
- 1990-1995: Módulo de controle de suspensão ativa
- Relé da bomba de combustível
- Interruptor temporizador da antena
- 1994-1996: Trocador automático de CD
- 1990-1993: Relé da iluminação interior
- Sensor da luz de freio e da luz traseira

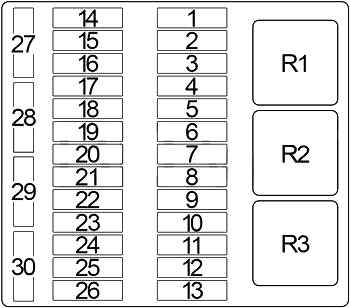

Diagrama da caixa de fusíveis da cabine
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 1 | 10 | 1994-1996: ABS/TCS |
| 10 | 1990-1993: Interruptor do freio (luzes de ré), módulo de controle da transmissão (TCM), unidade de controle TCS, sistema de advertência contra roubo, interruptor de posição de estacionamento/neutro | |
| 2 | 10 | 1994-1996: Interruptor inibidor (luzes de ré), módulo de controle da transmissão (TCM), unidade de controle TCS, unidade de controle do carro do sistema de controle de velocidade (ASCD), relé de advertência contra roubo nº 3, interruptor de posição de estacionamento/neutro |
| 10 | 1990-1993: Ar condicionado, unidade de controle das luzes diurnas | |
| 3 | 15 | 1994-1996: Relé da bomba de combustível, módulo de controle da bomba de combustível (FPCM) |
| 10 | 1990-1993: Receptor (telefone), fone de ouvido | |
| 4 | 15 | 1995-1996: Sensores de oxigênio aquecidos, sensores de relação ar/combustível, válvula solenóide de controle de marcha lenta, válvula de controle de volume EGR |
| 10 | 1994: Unidade de controle com ativação do sistema de direção de alto desempenho (HICAS) | |
| 15 | 1990-1993: Motor do ventilador | |
| 5 | 10 | 1994-1996: Unidade de controle do airbag |
| 15 | 1990-1993: Motor do ventilador | |
| 6 | 20 | 1990-1993: Motor do limpador, interruptor do limpador, motor do lavador, amplificador do limpador, unidade de controle de tempo |
| 7 | 15 | 1994-1996: Motor do ventilador |
| 10 | 1990-1993: Módulo de controle do motor (ECM), sistema de direção ativa de alto desempenho (HICAS) | |
| 8 | 15 | 1994-1996: Motor do ventilador |
| 15 | 1990-1993: Relé da bomba de combustível, módulo de controle da bomba de combustível (FPCM) | |
| 9 | 10 | Rádio, trocador automático de CD, temporizador da antena elétrica |
| 10 | 10 | Módulo de controle da carroceria (BCM), unidade de controle dos espelhos das portas, unidade de controle do display de informações de diagnóstico, posicionador automático da direção |
| 11 | 20 | Acendedor de cigarros traseiro (esquerdo e direito) |
| 12 | 15 | Acendedor de cigarros |
| 13 | 10 | 1994-1996: Relé de desativação das luzes diurnas, unidade de controle das luzes diurnas, ar condicionado, ventilador de resfriamento |
| 15 | 1990-1993: Interruptor da luz de freio, sensor da luz de freio e da luz traseira, unidade de controle do display de informações de diagnóstico, unidade de controle do carro do sistema de controle de velocidade (ASCD), suspensão ativa, sistema de assistência de direção, unidade de controle do sistema de direção ativa de alto desempenho (HICAS) | |
| 14 | 20 | 1994-1996: Relé do desembaçador do vidro traseiro |
| 10 | 1990-1993: Rádio, trocador automático de CD, temporizador da antena elétrica, relógio, unidade de controle do display de informações de diagnóstico, receptor do sistema de controle (telefone), cadeira elétrica, iluminação de abertura da chave, unidade de controle do airbag, unidade de controle TCS, sistema de direção ativa de alta capacidade (HICAS) Unidade de controle, amplificador automático do ar condicionado, posicionador automático de tração | |
| 15 | 20 | Relé do desembaçador do vidro traseiro |
| 16 | 10 | 1994-1996: Receptor (telefone), fone de ouvido |
| 20 | 1990-1993: Relé do desembaçador do vidro traseiro |
| Número | Amperes [A] | Descrição |
|---|---|---|
| 17 | 20 | 1994-1996: Relé do amplificador de áudio |
| 15 | 1990-1993: Suspensão ativa | |
| 18 | 15 | 1994-1996: Interruptor da luz de freio, sensor da luz de freio e da luz traseira, unidade de controle de informações de diagnóstico, unidade de controle do carro do sistema de controle de velocidade (ASCD) |
| 20 | 1990-1993: Relé do amplificador de áudio | |
| 19 | 10 | 1994-1996: Módulo de controle da carroceria (BCM), interruptor da chave, trava da porta, sinal de advertência, posicionador automático de tração |
| 20 | 10 | 1994-1996: Módulo de controle da carroceria (BCM), assento elétrico, vidro elétrico, iluminação de abertura da chave |
| 10 | 1990-1993: Medidor combinado, conector de interface de dados, unidade de controle de informações de diagnóstico, buzina de advertência, cinto de segurança, posicionador automático da direção, relé do desembaçador do vidro traseiro, espelho retrovisor automático anti-ofuscamento, trava elétrica da porta, unidade de controle de tempo, sistema de assistência de direção, TCS | |
| 21 | 10 | 1994-1996: Rádio, trocador de CD, temporizador da antena elétrica, relógio, unidade de controle de informações de diagnóstico, receptor do sistema de controle (telefone), vidro elétrico dianteiro (LD), vidro elétrico traseiro, unidade de controle multifuncional de controle remoto, iluminação de abertura da chave, ar condicionado |
| 10 | 1990-1993: Interruptor de emergência (módulo pisca-pisca conectado), relé multifuncional de controle remoto, relé de controle multifuncional de controle remoto, interruptor de seta, seta, unidade de controle multifuncional | |
| 22 | 10 | 1994-1996: Atuador de abertura da tampa do tanque, atuador de abertura do porta-malas, unidade de controle multifuncional |
| 10 | 1990-1993: Unidade de controle do airbag | |
| 23 | 10 | 1994-1995: Suspensão ativa |
| 15 | 1990-1993: Sistema de travamento da transmissão, interruptor da chave | |
| 24 | 10 | 1994-1996: 1996: Interruptor de emergência (módulo pisca-pisca conectado) |
| 10 | 1990-1993: Receptor (telefone), fone de ouvido | |
| 25 | 10 | 1994-1996: Medidor combinado, conector de interface de dados, resistor do alternador, unidade de controle de informações de diagnóstico, módulo de controle da carroceria (BCM), sinal de advertência, cinto de segurança, posicionador automático de tração, interruptor da fivela, interruptor da porta, relé do teto solar, relé do desembaçador do vidro traseiro, espelho retrovisor automático anti-ofuscamento, trava elétrica da porta |
| 10 | 1990-1993: Atuador de abertura da tampa do tanque, atuador de abertura do porta-malas | |
| 26 | 10 | Medidor combinado, interruptor principal do carro do sistema de controle de velocidade (ASCD), relé de retenção ASCD, unidade de controle ASCD, relé de posição de estacionamento/neutro, módulo de controle do motor (ECM) |
| 27 | 15 | 1990-1995: Suspensão ativa |
| 28 | 15 | 1994-1996: Assento aquecido, assento ajustável eletricamente (esquerdo/direito) |
| 10 | 1990-1993: Sistema de direção ativa de alto desempenho (HICAS), velocímetro | |
| 29 | 20 | 1994-1996: Motor do limpador, interruptor do limpador, motor do lavador, amplificador do limpador, módulo de controle da carroceria (BCM) |
| 10 | 1990-1993: ABS | |
| 30 | 15 | 1995-1996: Injetores |
| 10 | 1990-1993: Iluminação de posição, luzes de posição laterais, luzes traseiras, iluminação da placa de licença, sensor da luz de freio e da luz traseira, módulo de relé dos faróis, interruptor de iluminação, lâmpada do porta-luvas, módulo de controle da carroceria (BCM), buzina de advertência, interruptor de controle de iluminação, iluminação: (Medidor combinado, cinzeiro, dispositivo de controle de velocidade automático (ASCD) Interruptor principal, interruptor do desembaçador do vidro traseiro, acendedor de cigarros, interruptor TCS, interruptor principal do vidro, interruptor da primeira posição, painel de interruptores do ar condicionado, interruptor de emergência, relógio, interruptor dos espelhos externos, rádio, interruptor do assento aquecido, espelho retrovisor automático anti-ofuscamento, interruptor do vidro elétrico) | |
| R1 | Acessórios (nº 2) | |
| R2 | Acessórios (nº 1) | |
| R3 | Ignição (nº 1) | |

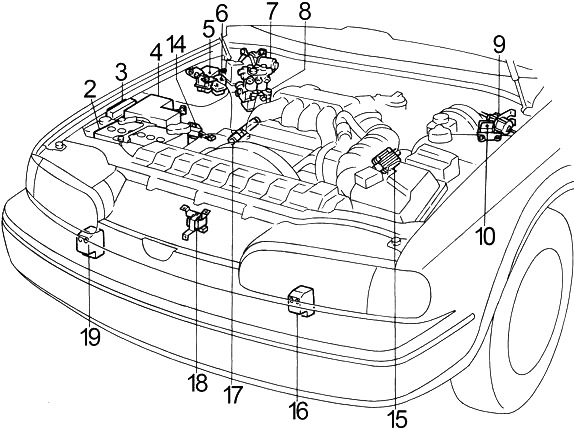

Motor
1990-1993

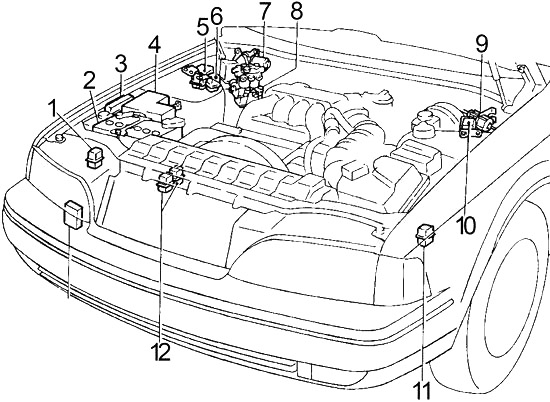

1994-1996
- 1994-1996: Relé do ventilador de resfriamento
- Bateria
- Módulo de relé dos faróis
- Caixa de fusíveis
- Amplificador do limpador
- Relé do motor de partida
- Motor do limpador
- Atuador ABS
- Atuador do sistema de controle de velocidade automático (ASCD)
- Bomba ASCD
- 1994-1996: Relé de desativação da luz diurna
- 1994-1996: Relé TCS
- 1994-1996: Unidade de controle das luzes diurnas
- 1990-1993: Resistor de descarga
- 1990-1995: Grupo de transistores de potência (esquerdo)
- 1990-1992: Sensor de zona de colisão esquerdo
- 1990-1995: Módulo de transistor de potência (direito)
- 1990-1994: Sensor de zona de colisão central
1992-1993: Relé do ventilador de resfriamento - 1990-1992: Sensor de zona de colisão direito

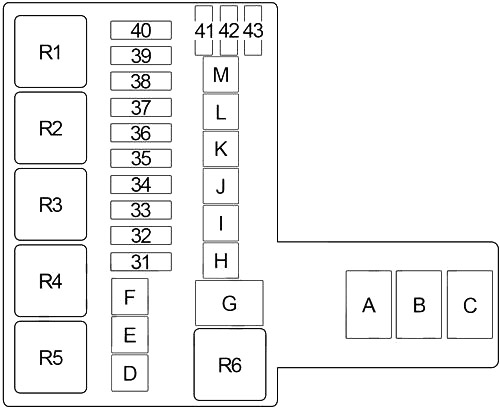

Diagrama da caixa de fusíveis do compartimento do motor
| Número | Amperes [A] | Descrição |
|---|---|---|
| Número | Amperes [A] | Descrição |
| 31 | 15 | Farol direito, módulo de relé dos faróis, módulo de controle das luzes diurnas, interruptor de iluminação, relé de alarme contra roubo nº 1, módulo de controle da carroceria (BCM) |
| 32 | 15 | Farol esquerdo, módulo de relé dos faróis, módulo de controle das luzes diurnas, relé dos faróis de neblina, interruptor de iluminação, relé de alarme contra roubo nº 1 |
| 33 | 15 | 1994-1996: Relé da buzina, interruptor de controle do carro do sistema de controle de velocidade (ASCD), módulo de controle da carroceria (BCM) |
| 10 | 1990-1993: Relé da buzina, sistema de alarme contra roubo | |
| 34 | 10 | Interruptor de sinal de emergência (pisca-piscas combinados), relé multifuncional de controle remoto, relé de controle multifuncional de controle remoto, interruptor de seta, seta, unidade de controle multifuncional |
| 35 | 10 | 1996: Relé de alarme contra roubo nº 2 (buzina), interruptor de controle do carro do sistema de controle de velocidade (ASCD), módulo de controle da carroceria (BCM) |
| 36 | 10 | 1994-1996: Alternador |
| 37 | 10 | 1994-1996: Iluminação de posição, luzes de posição laterais, luzes traseiras, iluminação da placa de licença, sensor da luz de freio e da luz traseira, módulo de relé dos faróis, interruptor de iluminação, lâmpada do porta-luvas, módulo de controle da carroceria (BCM), buzina de alarme, interruptor de controle de iluminação, iluminação: (Instrumento combinado, cinzeiro, controle de velocidade automático (ASCD) interruptor principal, interruptor do desembaçador do vidro traseiro, acendedor de cigarros, interruptor TCS, interruptor principal do vidro, interruptor da primeira posição, painel de interruptores do ar condicionado, interruptor de sinal de emergência, relógio, interruptor dos espelhos externos, rádio, interruptor do assento aquecido, espelho retrovisor automático anti-ofuscamento, interruptor do vidro elétrico) |
| 15 | 1990-1993: Módulo de relé dos faróis | |
| 38 | 10 | Lâmpada interna, lâmpada do porta-malas, iluminação do piso, luzes de leitura, iluminação da chave, relé da lâmpada de iluminação (lâmpadas de iluminação), módulo de controle da carroceria (BCM), interruptor de controle de iluminação, interruptor da porta, instrumento combinado (buzina) |
| 39 | 15 | 1994-1996: Relé dos faróis de neblina |
| 40 | 10 | Relé de alarme contra roubo nº 2 (motor de partida), relé do motor de partida, relé de desativação da luz diurna, unidade de controle das luzes diurnas, interruptor do freio de estacionamento, módulo de controle do motor (ECM) |
| 41 | 10 | 1994-1996: Receptor (telefone) |
| 10 | Alternador | |
| 42 | 20 | TCS |
| 43 | 20 | ABS/TCS |
| A | 120 | Alternador, Fusível: “D”, “G”, “M”, “36” |
| B | – | – |
| C | 100 | Fusíveis: “14”, “15”, “31”, “32”, “33”, “34”, “35”, “37”, “38” |
| Número | Amperes [A] | Descrição |
|---|---|---|
| D | 30 | Relé de acessórios nº 2 (Fusíveis: “7”, “8”) |
| E | 30 | ABS/TCS |
| F | 25 | Interruptor automático (vidro elétrico, teto solar), interruptor automático (trava da porta, cadeira elétrica) |
| G | 75 | Relé de acessórios nº 1 (Fusíveis: “10”, “11”, “12”, “29”), Relé de ignição nº 1 (Fusíveis: “13”, “16”, “24”, “25”, “26”), Relé de ignição nº 2 (Fusíveis: “1”, “2”, “28”), Fusíveis: “E”, “F”, “J”, “17”, “18”, “19”, “20”, “21”, “22”, “41”, “42”, “43” |
| H | – | – |
| I | 30 | Interruptor de ignição, relé do motor de partida, interruptor inibidor, relé da bomba de combustível, módulo de controle da bomba de combustível (FPCM) |
| J | 30 | TCS |
| K | 25 | Módulo de controle do motor (ECM), módulo de controle da transmissão (TCM), sensor de massa de ar, conector de interface de dados, sensor de posição do virabrequim (CMPS) |
| L | 25 | 1996: Módulo de controle da carroceria (BCM), posicionador automático de tração |
| 25 | 1990-1994: Módulo de controle do motor (ECM) | |
| M | 30 | 1992-1996: Ventilador de resfriamento |
| 25 | 1990-1991: Ventilador de resfriamento | |
| R1 | Ar condicionado | |
| R2 | Posição de estacionamento/neutro | |
| R3 | 1990-1995: Retenção do carro do sistema de controle de velocidade (ASCD) | |
| 1996: Advertência contra roubo (nº 2) | ||
| R4 | Ventilador de resfriamento | |
| R5 | Advertência contra roubo (nº 1) | |
| R6 | Buzina | |
Diagrama de fusíveis e relés – Infiniti Q45
Aplica-se a veículos fabricados nos anos:
1997, 1998, 1999, 2000, 2001.

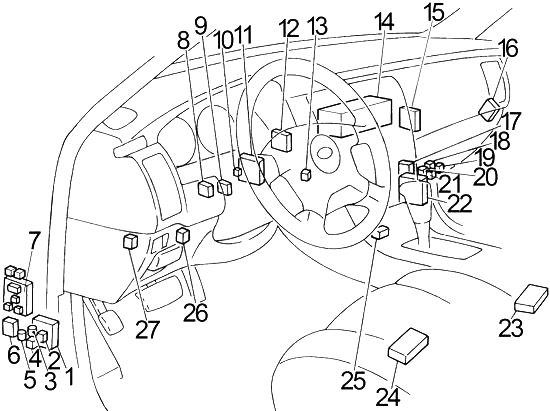

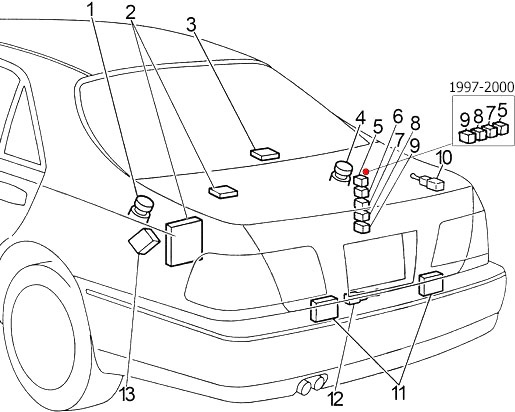

Cabine
- Módulo de controle da transmissão (TCM)
- Relé do aquecedor do vidro traseiro
- Interruptor nº 2
- Relé do aquecedor dos espelhos externos
- Interruptor nº 1
- Super conector multi-conector (SMJ)
- Caixa de fusíveis
- Unidade de controle de travamento da transmissão
- Unidade de controle de velocidade automática (ASCD)
- Dispositivo de suporte de controle de velocidade automático (ASCD)
- Módulo de controle da carroceria (BCM)
- Amplificador do ar condicionado
- Unidade combinada de pisca-pisca
- Display e unidade de controle Navi
- Unidade de controle da direção assistida
- Unidade de controle ABS/TCS
- Controle do atuador da válvula borboleta (TAC)
- Relé dos faróis de neblina
- Relé da bomba de combustível nº 1
- Relé da unidade de controle do motor (ECM)
- 2000-2001: Relé da bomba de combustível nº 2
1997-2000 : Relé do motor da válvula borboleta - Módulo de controle do motor (ECM)
- Unidade de sensor de diagnóstico do airbag
- Unidade de controle do assento do motorista
- Imobilizador do sistema anti-roubo Nissan (NATS)
- Super conector multi-conector (SMJ)
- Super conector multi-conector (SMJ)
- Atuador do amortecedor traseiro (esquerdo)
- Unidade de controle do amortecedor de suspensão ativa (esquerda)
Sistema de comunicação do veículo (IVCS) (direita) - Para-sol traseiro
- Atuador do amortecedor traseiro (direito)
- Relé de abertura da tampa do combustível
- Relé do motor da válvula borboleta
- Relé do amplificador de áudio
- Relé da buzina de segurança do veículo
- Relé multifuncional de controle remoto
- Atuador de abertura da tampa do combustível
- Sensor da luz de freio e da luz traseira (esquerdo)
Unidade de controle de travamento do porta-malas (direita) - Atuador de abertura do porta-malas
- Módulo de controle da bomba de combustível (FPCM)

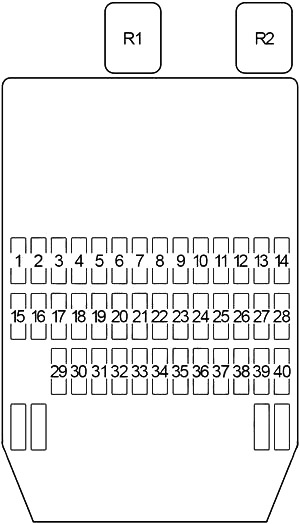

Diagrama da caixa de fusíveis da cabine

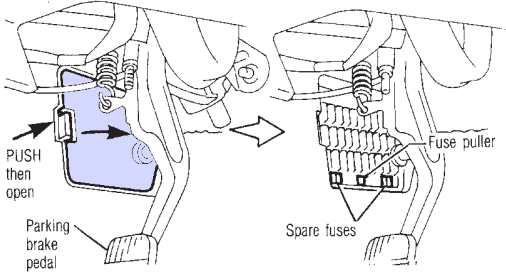

O bloco de fusíveis está localizado na parte inferior do lado do motorista, atrás do painel do pé.
| Número | Amperagem [A] | Descrição |
|---|---|---|
| Número | Amperagem [A] | Descrição |
| 1 | 15 | Motor do ventilador |
| 2 | 10 | Conector de link de dados, válvula de controle de admissão do tanque EVAP, válvula solenóide de controle de admissão do tanque EVAP, válvula de desvio da válvula de corte de vácuo, função EGR, válvula solenóide EGRC, válvula solenóide do interruptor MAP/BARO, válvula de ventilação de controle do tanque EVAP, ventilador de resfriamento, pressão do óleo da direção hidráulica Interruptor, válvula solenóide de controle de tempo da válvula de admissão |
| 3 | 7,5 | Sensor de oxigênio aquecido |
| 4 | 7,5 | Odômetro combinado |
| 5 | – | – |
| 6 | 7,5 | Ar condicionado |
| 7 | 7,5 | Receptor (telefone), fone de ouvido |
| 8 | 10 | Unidade de áudio, trocador automático de CD, temporizador e motor da antena elétrica, display e unidade de controle Navi |
| 9 | 7,5 | Relé do desembaçador dos espelhos externos, interruptor de controle remoto dos espelhos externos |
| 10 | 7,5 | Para-sol traseiro |
| 11 | 20 | Relé do limpador dianteiro, motor do limpador dianteiro, unidade de controle da carroceria (BCM), interruptor do limpador dianteiro, motor do lavador dianteiro |
| 12 | 10 | Sinal de advertência, trocador automático de CD, interruptor de controle do receptor no volante, receptor (telefone) |
| 13 | 10 | Botão do interruptor de emergência (pisca-pisca combinado), relé multifuncional de controle remoto, pisca-pisca, unidade de controle da carroceria (emergência), interruptor combinado (pisca-pisca) |
| 14 | 7,5 | Unidade de controle da carroceria (BCM) (farol, janela, travamento elétrico da porta, gongo de advertência, controle da iluminação interna, desembaçador do vidro traseiro, teto solar), relé das luzes de emergência do veículo, relé da buzina de segurança do veículo, posicionador automático de direção, interruptor de memória do assento) |
| 15 | 15 | Motor do ventilador |
| 16 | 7,5 | Sensor de oxigênio aquecido |
| 17 | 10 | Sensor de diagnóstico do airbag |
| 18 | 10 | Interruptor de posição de estacionamento/neutro (luz traseira, odômetro combinado, relé da luz traseira), interruptor de posição de estacionamento/neutro, display e unidade de controle Navi |
| 19 | 7,5 | Botão do interruptor de emergência (unidade combinada de pisca-pisca) |
| 20 | 7,5 | Unidade de controle da luz diurna |
| 21 | 10 | Assento aquecido |
| 22 | 7,5 | Interruptor de controle de iluminação, luz do porta-luvas, iluminação: (odômetro combinado, interruptor TCS, interruptor de seleção de suspensão ativa, módulo de áudio, interruptor de controle de tempo de iluminação, acendedor de cigarros dianteiro/traseiro, cinzeiro, interruptor do farol, dispositivo A/T, janela elétrica Interruptor principal, espelho retrovisor automático anti-ofuscamento, interruptor IVCS, unidade de controle da porta do motorista, unidade de controle da porta do passageiro, relógio, unidade de controle do ar condicionado, interruptor de emergência, interruptor do telefone, interruptor do para-sol traseiro) |
| 23 | 7,5 | Unidade de controle da carroceria (BCM) (farol, limpador, controle da iluminação interna, sistema de controle remoto, posicionador automático de direção) |
| Número | Amperagem [A] | Descrição |
|---|---|---|
| 24 | 15 | Acendedor de cigarros dianteiro, tomada de força dianteira |
| 25 | – | – |
| 26 | 20 | Atuador de abertura do porta-malas, relé e atuador de abertura da tampa do tanque de combustível, interruptor de abertura do porta-malas e da tampa do tanque de combustível, sistema de controle remoto |
| 27 | 10 | Luz interna, luz de mapa, luz do console, luz do porta-malas, luz do espelho de cortesia, unidade de controle de travamento do porta-malas, módulo de controle da carroceria (BCM), iluminação de abertura da chave de ignição, luz do pé, luz traseira pessoal, luz de degrau dianteira/traseira, transmissor Homelink, interruptor do sistema de comunicação do veículo (IVCS) |
| 28 | 10 | Odômetro combinado, interruptor da chave, módulo de controle da carroceria (BCM), travamento elétrico da porta, gongo de advertência, relógio, interruptor temporizado e motor da antena elétrica, unidade de controle de travamento do porta-malas, relé do teto solar, sistema de controle remoto, controle da iluminação interna, indicador de segurança, posicionador automático da direção, interruptor de travamento (transmissão) |
| 29 | 15 | Injetores, módulo de controle do motor (ECM), módulo de controle da bomba de combustível (FPCM) |
| 30 | 10 | Suspensão ativa, ABS/TCS, unidade de controle da direção assistida |
| 31 | 7,5 | ABS/TCS |
| 32 | 7,5 | Módulo de controle da carroceria (BCM) (farol, janela, controle da iluminação interna, gongo de advertência, teto solar, sistema de comunicação do veículo (IVCS), posicionador automático da direção), relé do aquecedor do vidro traseiro, espelho retrovisor automático anti-ofuscamento, dispositivo de suporte de controle de velocidade automático (ASCD), interruptor de controle ASCD, imobilizador do sistema anti-roubo Nissan (NATS), display e unidade de controle Navi |
| 33 | 15 | 1997-2000: Relé da bomba de combustível, módulo de controle da bomba de combustível (FPCM) |
| 34 | 7,5 | Partida, módulo de controle da carroceria (BCM), unidade de controle da luz diurna, sistema de comunicação do veículo (IVCS), posicionador automático da direção |
| 35 | – | – |
| 36 | 20 | Tomada de força traseira (esquerda/direita) |
| 37 | 15 | Interruptor da luz de freio, sensor da luz de freio e da luz traseira, unidade de controle do dispositivo de controle de velocidade automático (ASCD), suspensão ativa, ABS/TCS |
| 38 | 15 | Relé do aquecedor do vidro traseiro, relé do aquecedor do espelho da porta |
| 39 | 15 | Relé do aquecedor do vidro traseiro, amplificador automático do ar condicionado |
| 40 | 15 | Relé dos faróis de neblina |
| R1 | 1999-2001: Teto solar | |
| R2 | 1999-2001: Luz de segurança do veículo | |
| 1997-1998: Teto solar | ||
| R1 | Acessórios | |
| R2 | Ignição | |
| R3 | Ventilador | |
Motor
- Relé do ventilador de resfriamento nº 3
- Caixa de fusíveis
- Atuador do amortecedor dianteiro (direito)
- Motor do limpador
- Atuador ABS
- Buzina de segurança do veículo
- Atuador de controle de velocidade automático (ASCD)
- Atuador do amortecedor dianteiro (esquerdo)
- Interruptor do capô
- Unidade de controle da luz diurna

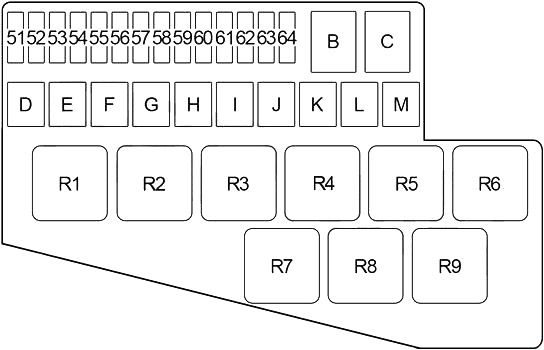

Diagrama da caixa de fusíveis do compartimento do motor
Perto da bateria.
| Número | Amperagem [A] | Descrição |
|---|---|---|
| Número | Amperagem [A] | Descrição |
| 51 | 15 | 2000-2001: Relé da bomba de combustível, unidade de controle da bomba de combustível (FPCM) |
| 52 | – | – |
| 53 | 15 | Relé dos faróis (farol direito, luzes baixas/altas (sem xenônio), luzes altas (xenônio), interruptor de iluminação, unidade de controle das luzes diurnas, relé dos faróis de neblina) |
| 54 | 15 | Relé do farol (farol esquerdo, luzes baixas/altas (sem xenônio), luzes altas (xenônio), indicador de luz alta, interruptor de iluminação, unidade de controle das luzes diurnas) |
| 55 | 7,5 | Relé do ar condicionado |
| 56 | 15 | ABS/TCS |
| 57 | 7,5 | Unidade de controle do motor (ECM), conector de link de dados, imobilizador do sistema anti-roubo Nissan (NATS), sensor de fluxo de massa de ar, sensor de posição do virabrequim, bobinas de ignição, sistema de controle de admissão de ar variável (IACV-ACC), válvula solenóide de controle de purga do tanque EVAP |
| 58 | 15 | Unidade de áudio, amplificador BOSE, relé do amplificador de áudio, sistema de comunicação no veículo (IVCS), display e unidade de controle Navi |
| 59 | 20 | Xenônio: relé HID (farol direito (luzes baixas)) |
| 60 | 10 | Unidade de controle do motor (ECM), sensor de fluxo de massa de ar, sensor de posição do virabrequim, bobinas de ignição, sistema de controle de admissão de ar variável (IACV-ACC), válvula solenóide de controle de purga do tanque EVAP |
| 61 | 20 | Xenônio: relé HID (farol esquerdo (luzes baixas)) |
| 62 | 7,5 | Alternador |
| 63 | 15 | Relé das luzes traseiras (iluminação de posição, luz traseira, iluminação da placa de licença, interruptor de iluminação, unidade de controle da carroceria (BCM), controle de orientação dos faróis, fusível “22”) |
| 64 | 15 | Relé da buzina, interruptor do volante, interruptor de controle do dispositivo de controle de velocidade automático (ASCD) |
| B | 80 | Relé de ignição (Fusíveis: “4”, “6”, “7”, “18”, “19”, “20”, “21”, “30”, “31”, “32”), Fusível: “12”, “13”, “14”, “26”, “27”, “28”, “37”, “38”, “39”, “40” |
| C | 80 | Relé de acessórios (Fusíveis: “9”, “10”, “11”, “23”, “24”, “36”), Relé do ventilador (Fusíveis: “1”, “15”) |
| D | – | – |
| E | – | – |
| F | 40 | 1999-2001: Ventilador de resfriamento |
| 30 | 1997-1998: Ventilador de resfriamento |
| Número | Amperagem [A] | Descrição |
|---|---|---|
| G | 30 | Interruptor de ignição, interruptor de posição de estacionamento/neutro, partida |
| H | 40 | Fusível nº 1 (Teto solar, Portas elétricas (dianteiras), Vidros elétricos (dianteiros)), Fusível nº 2 (Assentos elétricos, Portas elétricas (traseiras), Vidros elétricos (traseiros), Ajuste automático da direção) |
| I | 40 | 1999-2001: Ventilador de resfriamento |
| 30 | 1997-1998: Ventilador de resfriamento | |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| L | – | – |
| M | – | – |
| A | 120 | Alternador, Fusível: “B”, “C”, “F”, “G”, “H”, “I”, “J”, “K”, “51”, “53”, “54”, “55”, “56”, “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64” |
| R1 | Ventilador de resfriamento (nº 2) | |
| R2 | Limpador dianteiro | |
| R3 | Buzina | |
| R4 | Ventilador de resfriamento (nº 1) | |
| R5 | – | |
| R6 | Xenônio: lâmpada de descarga de alta intensidade (HID) | |
| Farol (sem xenônio) | ||
| R7 | Xenônio: Farol | |
| 1997-1998: Luz de segurança do veículo | ||
| R8 | Posição de estacionamento/neutro | |
| R9 | Luz traseira | |
Diagrama de fusíveis e relés – Infiniti Q45
Aplica-se a veículos fabricados nos anos:
1997, 1998, 1999, 2000, 2001.

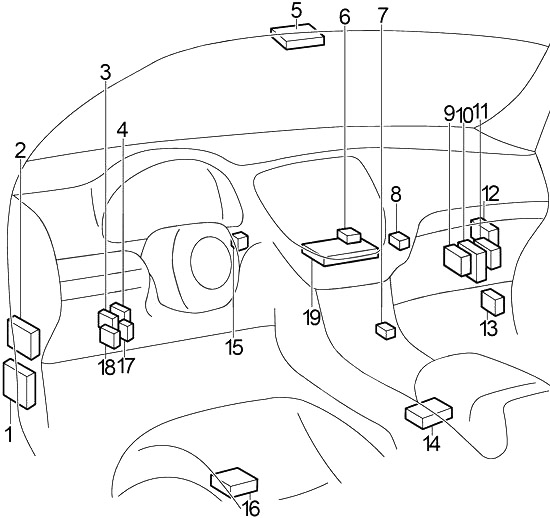

Cabine
- Módulo de Controle da Transmissão (TCM)
- Relé do Desembaçador do Vidro Traseiro
- Interruptor nº 2
- Relé do Desembaçador dos Espelhos Externos
- Interruptor nº 1
- Conector Múltiplo de Super Junção (SMJ)
- Caixa de Fusíveis
- Unidade de Controle de Bloqueio da Transmissão
- Unidade de Controle de Velocidade Automática (ASCD)
- Dispositivo de Suporte da Unidade de Controle de Velocidade Automática (ASCD)
- Módulo de Controle da Carroceria (BCM)
- Amplificador do Ar Condicionado
- Unidade de Flash Combinada
- Display e Unidade de Controle Navi
- Unidade de Controle da Direção Hidráulica
- Unidade de Controle ABS/TCS
- Controle do Atuador do Acelerador (TAC)
- Relé das Luzes de Neblina
- Relé da Bomba de Combustível nº 1
- Relé da Unidade de Controle do Motor (ECM)
- 2000-2001: Relé da Bomba de Combustível nº 2
1997-2000 : Relé do Motor do Atuador do Acelerador - Módulo de Controle do Motor (ECM)
- Unidade do Sensor de Diagnóstico do Airbag
- Unidade de Controle do Assento do Motorista
- Imobilizador do Sistema Antifurto Nissan (NATS)
- Conector Múltiplo de Super Junção (SMJ)
- Conector Múltiplo de Super Junção (SMJ)
- Atuador do Amortecedor Traseiro (Esquerdo)
- Unidade de Controle da Suspensão Ativa do Amortecedor (Esquerdo)
Sistema de Comunicação do Veículo (IVCS) (Direito) - Para-sol Traseiro
- Atuador do Amortecedor Traseiro (Direito)
- Relé de Abertura da Tampa de Combustível
- Relé do Motor do Atuador do Acelerador
- Relé do Amplificador de Áudio
- Relé da Buzina de Segurança do Veículo
- Relé Multifuncional do Controle Remoto
- Atuador de Abertura da Tampa de Combustível
- Sensor de Luz de Freio e Luz Traseira (Esquerdo)
Unidade de Controle de Fechamento do Porta-Malas (Direito) - Atuador de Abertura do Porta-Malas
- Módulo de Controle da Bomba de Combustível (FPCM)
Diagrama da caixa de fusíveis da cabine
O bloco de fusíveis está localizado na parte inferior do lado do motorista, atrás do painel do pé.
| Número | Ampere [A] | Descrição |
|---|---|---|
| Número | Ampere [A] | Descrição |
| 1 | 15 | Motor do ventilador |
| 2 | 10 | Conector do barramento de dados, válvula de controle de admissão do tanque EVAP, válvula solenoide de controle de admissão do tanque EVAP, válvula de bypass da válvula de corte de vácuo, função EGR, válvula solenoide EGRC, válvula solenoide do interruptor MAP/BARO, válvula de controle de ventilação do tanque EVAP, ventilador de resfriamento, pressão do óleo da direção hidráulica Interruptor, válvula solenoide de controle de tempo da válvula de admissão |
| 3 | 7,5 | Sensor de oxigênio aquecido |
| 4 | 7,5 | Odômetro combinado |
| 5 | – | – |
| 6 | 7,5 | Ar condicionado |
| 7 | 7,5 | Receptor (telefone), fone de ouvido |
| 8 | 10 | Unidade de áudio, trocador automático de CD, temporizador e motor da antena elétrica, display e unidade de controle Navi |
| 9 | 7,5 | Relé do desembaçador dos espelhos externos, interruptor do controle remoto dos espelhos externos |
| 10 | 7,5 | Para-sol traseiro |
| 11 | 20 | Relé do limpador de para-brisa dianteiro, motor do limpador de para-brisa dianteiro, módulo de controle da carroceria (BCM), interruptor do limpador de para-brisa dianteiro, motor do lavador de para-brisa dianteiro |
| 12 | 10 | Sinal de aviso, trocador automático de CD, interruptor de controle do receptor no volante, receptor (telefone) |
| 13 | 10 | Interruptor de emergência (indicador combinado), relé multifuncional do controle remoto, seta, módulo de controle da carroceria (emergência), interruptor combinado (seta) |
| 14 | 7,5 | Módulo de controle da carroceria (BCM) (farol, janela, bloqueio elétrico da porta, gongo de aviso, controle de iluminação interna, desembaçador do vidro traseiro, teto solar), relé das luzes de emergência do veículo, relé da buzina de segurança do veículo, posicionador automático de direção, interruptor de memória do assento) |
| 15 | 15 | Motor do ventilador |
| 16 | 7,5 | Sensor de oxigênio aquecido |
| 17 | 10 | Sensor de diagnóstico do airbag |
| 18 | 10 | Interruptor de posição de estacionamento/neutro (luz de ré, odômetro combinado, relé da luz traseira), interruptor de posição de estacionamento/neutro, display e unidade de controle Navi |
| 19 | 7,5 | Interruptor de emergência (unidade de flash combinada) |
| 20 | 7,5 | Unidade de controle da luz diurna |
| 21 | 10 | Assento aquecido |
| 22 | 7,5 | Interruptor de controle de iluminação, luz do porta-luvas, iluminação: (odômetro combinado, interruptor TCS, interruptor de seleção da suspensão ativa, módulo de áudio, interruptor de controle do tempo de iluminação, acendedor de cigarros dianteiro/traseiro, cinzeiro, interruptor do farol, dispositivo A/T, interruptor principal da janela elétrica, espelho retrovisor automático anti-ofuscamento, interruptor IVCS, unidade de controle da porta do motorista, unidade de controle da porta do passageiro, relógio, unidade de controle do ar condicionado, interruptor de emergência, interruptor do telefone, interruptor do para-sol traseiro) |
| 23 | 7,5 | Módulo de controle da carroceria (BCM) (farol, limpador de para-brisa, controle de iluminação interna, sistema de telecomunicação, posicionador automático de direção) |
| Número | Amperagem [A] | Descrição |
|---|---|---|
| 24 | 15 | Acendedor de cigarros dianteiro, tomada de força dianteira |
| 25 | – | – |
| 26 | 20 | Abridor do porta-malas, relé e abridor da tampa de combustível, interruptor de abertura do porta-malas e da tampa de combustível, sistema de controle remoto |
| 27 | 10 | Iluminação interna, luz de mapa, luz do console, luz do porta-malas, luz do espelho de cortesia, unidade de controle de travamento do porta-malas, módulo de controle da carroceria (BCM), luz de abertura da chave de ignição, luz do pé, luz pessoal traseira, luz da soleira dianteira/traseira, transmissor Homelink, interruptor do sistema de comunicação do veículo (IVCS) |
| 28 | 10 | Odômetro combinado, interruptor da chave, módulo de controle da carroceria (BCM), travamento elétrico da porta, gongo de aviso, relógio, interruptor temporizado e motor da antena elétrica, unidade de controle de travamento do porta-malas, relé do teto solar, sistema de controle remoto, controle de iluminação interna, indicador de segurança, posicionador automático de direção, interruptor de travamento (transmissão) |
| 29 | 15 | Injetores, módulo de controle do motor (ECM), módulo de controle da bomba de combustível (FPCM) |
| 30 | 10 | Suspensão ativa, ABS/TCS, unidade de controle da direção hidráulica |
| 31 | 7,5 | ABS/TCS |
| 32 | 7,5 | Módulo de controle da carroceria (BCM) (farol, janela, controle de iluminação interna, gongo de aviso, teto solar, sistema de comunicação do veículo (IVCS), posicionador automático de direção), relé do aquecedor do vidro traseiro, espelho automático anti-ofuscamento, dispositivo de suporte da unidade de controle de velocidade automática (ASCD), interruptor de controle ASCD, imobilizador do sistema antifurto Nissan (NATS), display e unidade de controle Navi |
| 33 | 15 | 1997-2000: Relé da bomba de combustível, módulo de controle da bomba de combustível (FPCM) |
| 34 | 7,5 | Partida, módulo de controle da carroceria (BCM), unidade de controle das luzes diurnas, sistema de comunicação do veículo (IVCS), posicionador automático de direção |
| 35 | – | – |
| 36 | 20 | Tomada de força traseira (esquerda/direita) |
| 37 | 15 | Interruptor da luz de freio, sensor da luz de freio e da luz traseira, unidade de controle do dispositivo de controle automático de velocidade (ASCD), suspensão ativa, ABS/TCS |
| 38 | 15 | Relé do aquecedor do vidro traseiro, relé do aquecedor do espelho da porta |
| 39 | 15 | Relé do aquecedor do vidro traseiro, amplificador automático do ar condicionado |
| 40 | 15 | Relé das luzes de neblina |
| R1 | 1999-2001: Teto solar | |
| R2 | 1999-2001: Iluminação de segurança do veículo | |
| 1997-1998: Teto solar | ||
| R1 | Acessórios | |
| R2 | Ignição | |
| R3 | Ventilador | |

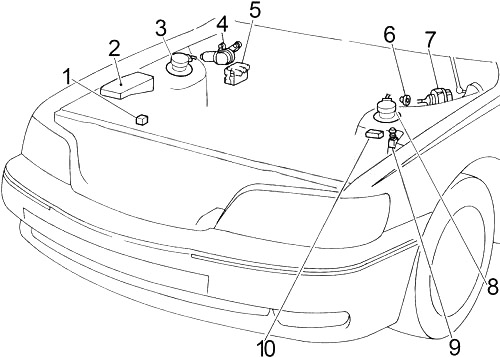

Motor
- Relé do Ventilador de Resfriamento nº 3
- Caixa de Fusíveis
- Atuador do Amortecedor Dianteiro (Direito)
- Motor do Limpador de Para-brisa
- Atuador ABS
- Buzina de Segurança do Veículo
- Atuador de Controle Automático de Velocidade (ASCD)
- Atuador do Amortecedor Dianteiro (Esquerdo)
- Interruptor do Capô
- Unidade de Controle das Luzes Diurnas
Diagrama da caixa de fusíveis do compartimento do motor
Perto da bateria.
| Número | Ampere [A] | Descrição |
|---|---|---|
| Número | Ampere [A] | Descrição |
| 51 | 15 | 2000-2001: Relé da bomba de combustível, unidade de controle da bomba de combustível (FPCM) |
| 52 | – | – |
| 53 | 15 | Relé dos faróis (farol direito, luzes baixas/altas (sem xenônio), luzes altas (xenônio), interruptor de iluminação, unidade de controle das luzes diurnas, relé dos faróis de neblina) |
| 54 | 15 | Relé do farol (farol esquerdo, luzes baixas/altas (sem xenônio), luzes altas (xenônio), indicador de luz alta, interruptor de iluminação, unidade de controle das luzes diurnas) |
| 55 | 7,5 | Relé do ar condicionado |
| 56 | 15 | ABS/TCS |
| 57 | 7,5 | Unidade de controle do motor (ECM), conector do barramento de dados, imobilizador do sistema antifurto Nissan (NATS), sensor de fluxo de massa de ar, sensor de posição do eixo de comando, bobinas de ignição, sistema de controle de admissão de ar variável (IACV-ACC), válvula solenoide de controle de purga do tanque EVAP |
| 58 | 15 | Unidade de áudio, amplificador BOSE, relé do amplificador de áudio, sistema de comunicação no veículo (IVCS), display e unidade de controle Navi |
| 59 | 20 | Xenônio: relé HID (farol direito (luzes baixas)) |
| 60 | 10 | Unidade de controle do motor (ECM), sensor de fluxo de massa de ar, sensor de posição do eixo de comando, bobinas de ignição, sistema de controle de admissão de ar variável (IACV-ACC), válvula solenoide de controle de purga do tanque EVAP |
| 61 | 20 | Xenônio: relé HID (farol esquerdo (luzes baixas)) |
| 62 | 7,5 | Alternador |
| 63 | 15 | Relé das luzes traseiras (iluminação de posição, luz traseira, luz da placa, interruptor de iluminação, unidade de controle da carroceria (BCM), controle de orientação dos faróis, fusível “22”) |
| 64 | 15 | Relé da buzina, interruptor do volante, interruptor de controle do dispositivo de controle automático de velocidade (ASCD) |
| B | 80 | Relé de ignição (Fusíveis: “4”, “6”, “7”, “18”, “19”, “20”, “21”, “30”, “31”, “32”), Fusível: “12”, “13”, “14”, “26”, “27”, “28”, “37”, “38”, “39”, “40” |
| C | 80 | Relé de acessórios (Fusíveis: “9”, “10”, “11”, “23”, “24”, “36”), Relé do ventilador (Fusíveis: “1”, “15”) |
| D | – | – |
| E | – | – |
| F | 40 | 1999-2001: Ventilador de resfriamento |
| 30 | 1997-1998: Ventilador de resfriamento |
| Número | Amperagem [A] | Descrição |
|---|---|---|
| G | 30 | Interruptor de ignição, interruptor de posição de estacionamento/neutro, partida |
| H | 40 | Fusível nº 1 (Teto solar, Porta elétrica (dianteira), Janelas elétricas (dianteiras)), Fusível nº 2 (Assentos elétricos, Porta elétrica (traseira), Janelas elétricas (traseiras), Ajuste automático da direção) |
| I | 40 | 1999-2001: Ventilador de resfriamento |
| 30 | 1997-1998: Ventilador de resfriamento | |
| J | 30 | ABS/TCS |
| K | 30 | ABS/TCS |
| L | – | – |
| M | – | – |
| A | 120 | Alternador, Fusível: “B”, “C”, “F”, “G”, “H”, “I”, “J”, “K”, “51”, “53”, “54”, “55”, “56”, “57”, “58”, “59”, “60”, “61”, “62”, “63”, “64” |
| R1 | Ventilador de resfriamento (nº 2) | |
| R2 | Limpador de para-brisa dianteiro | |
| R3 | Buzina | |
| R4 | Ventilador de resfriamento (nº 1) | |
| R5 | – | |
| R6 | Xenônio: lâmpada de descarga de alta intensidade (HID) | |
| Farol (sem xenônio) | ||
| R7 | Xenônio: Farol | |
| 1997-1998: Luz de segurança do veículo | ||
| R8 | Posição de estacionamento/neutro | |
| R9 | Luz traseira | |
Diagrama de fusíveis e relés – Infiniti Q45
Aplica-se a veículos fabricados nos anos:
Cabine
- Módulo de Controle da Carroceria (BCM)
- Caixa de Fusíveis nº 1
- 2002: Imobilizador do Sistema Antifurto Nissan (NATS)
2003-2006: Unidade de Controle de Bloqueio da Transmissão - Unidade de Controle de Economia de Bateria dos Faróis
- Câmera de Aviso de Saída de Faixa (LDW)
- Unidade de Controle de Aviso de Baixa Pressão dos Pneus
- Unidade de Flash Combinada
- 2002-2004: Unidade de Controle da Direção Hidráulica
- Amplificador do Ar Condicionado
- Módulo de Controle do Motor (ECM)
- 2002-2004: Módulo de Controle da Transmissão (TCM)
- Unidade de Controle VDC/TCS/ABS
- Caixa de Fusíveis nº 2
- Unidade do Sensor de Diagnóstico do Airbag
- Unidade de Controle de Bloqueio da Direção
- Unidade de Controle do Assento do Motorista
- 2002: Unidade de Controle de Bloqueio da Transmissão
2003-2006: Imobilizador do Sistema Antifurto Nissan (NATS) - 2002-2004: Unidade de Controle do Dispositivo de Controle Automático de Velocidade (ASCD)
- Unidade de Controle AV
Os blocos de fusíveis estão localizados na parte inferior, atrás do painel do pé, nos lados do motorista e do passageiro.

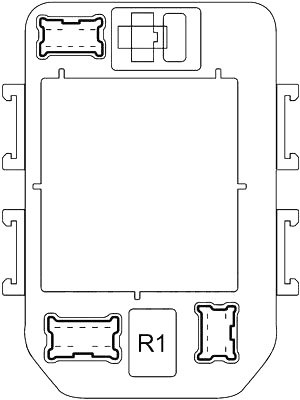

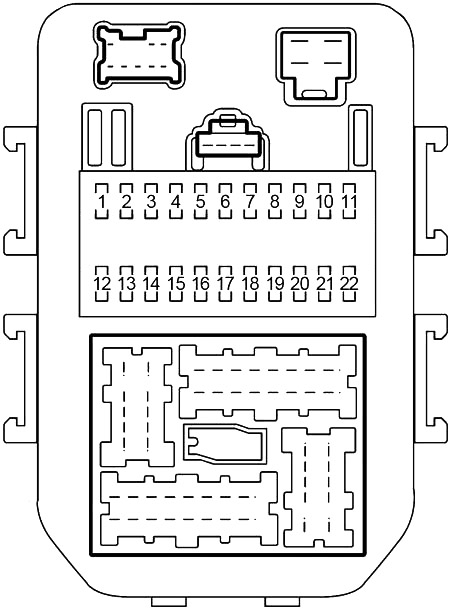

Caixa de fusíveis da cabine 1
| Número | Ampere [A] | Descrição |
|---|---|---|
| Número | Ampere [A] | Descrição |
| 1 | 10 | Módulo de controle da carroceria (BCM), bloqueio de energia, unidade de controle do controle de cruzeiro inteligente (ICC), gongo de aviso do ICC, relé de parada de freio do ICC, sensor do ICC, interruptor de freio do ICC, unidade de controle de economia de bateria dos faróis, unidade de controle AV e Navi, adaptador TEL Unidade, sistema de aviso de roubo, imobilizador do sistema antifurto Nissan (NATS), sinal de aviso, interruptor de aviso de saída de faixa (LDW), sinal sonoro do LDW, câmera do LDW, bússola (espelho com escurecimento automático), relé do desembaçador do vidro traseiro, modo de unidade de controle de dois Meffler, janela elétrica, farol, sistema de luz diurna, teto solar, unidade de controle dos cintos de segurança em caso de colisão, assento elétrico, relé dos assentos aquecidos, sensor de chuva, relé de abertura do porta-malas |
| 2 | 10 | Amplificador do ar condicionado, válvula solenoide ECV (compressor do ar condicionado) |
| 3 | 10 | Módulo de controle da carroceria (BCM), bloqueio de energia, relé de abertura do porta-malas, interruptor de abertura do porta-malas, sistema de aviso de roubo, sinal sonoro de aviso, janela elétrica, sistema de espelhos com bloqueio traseiro, farol, sistema de luz diurna, teto solar, assento elétrico |
| 4 | 10 | Para-sol traseiro, interruptor de cancelamento da direção traseira, relé de cancelamento da direção traseira, tampa, relé do desembaçador dos espelhos externos, interruptor de cancelamento do retorno automático |
| 5 | 10 | Unidade de flash combinada |
| 6 | 10 | Conector de dados, medidor combinado, sinal de aviso, amplificador do ar condicionado automático, unidade de controle de economia de bateria dos faróis, unidade de controle de aviso de baixa pressão dos pneus, tampa, luz de segurança, módulo de controle da carroceria (BCM), sistema de aviso de roubo, imobilizador do sistema antifurto Nissan (NATS), unidade de controle de bloqueio da direção, relógio, unidade de controle do amortecedor de suspensão ativa |
| 7 | 10 | Unidade de controle VDC/TCS/ABS, unidade de controle da suspensão ativa, unidade de controle da direção ativa traseira (RAS) |
| 8 | 10 | Luz de mapa, luz do console, luz pessoal traseira, luz da soleira dianteira, luz da soleira traseira, luz do espelho de cortesia, luz do porta-malas, luz do pé, transceptor universal Homelink, interruptor de parada (A/T), unidade de controle de bloqueio de câmbio, microfone, porta-luvas da unidade de controle dos espelhos, sistema de espelhos com bloqueio traseiro, iluminação da abertura da chave de ignição, interruptor de memória do assento |
| 9 | 10 | Medidor combinado, relé da luz de ré, luz de ré, dispositivo A/T, alternador, módulo de controle da transmissão (TCM), unidade de controle AV e Navi, câmera de ré, sistema de espelhos com bloqueio traseiro |
| 10 | 20 | Relé do desembaçador do vidro traseiro |
| 11 | 20 | Relé do desembaçador do vidro traseiro |
| 12 | 10 | Unidade de controle do dispositivo de controle automático de velocidade (ASCD), interruptor de freio do ASCD |
| Número | Ampere [A] | Descrição |
|---|---|---|
| 13 | 15 | Módulo de controle do motor (ECM), injetores, relé da bomba de combustível |
| 14 | 10 | Motor de partida, unidade de controle das luzes diurnas, módulo de controle da carroceria (BCM) |
| 15 | 20 | Atuador de abertura do porta-malas, atuador de abertura do porta-malas, relé de abertura do porta-malas, módulo de controle da carroceria (BCM), unidade de controle de fechamento do porta-malas, unidade de controle do porta-malas automático, sinalizador do porta-malas automático, motor do porta-malas automático |
| 16 | 10 | Sensor de relação ar-combustível |
| 17 | 10 | 2005-2006: Interruptor das luzes de freio, unidade de controle VDC/TCS/ABS, relé de parada de freio inteligente (ICC), unidade de controle do ICC, unidade de controle de bloqueio da transmissão, unidade de controle da suspensão ativa, unidade de controle da direção ativa traseira (RAS) |
| 15 | 2002-2004: Interruptor das luzes de freio, unidade de controle VDC/TCS/ABS, relé de parada de freio inteligente (ICC), unidade de controle do ICC, unidade de controle de bloqueio da transmissão, unidade de controle da suspensão ativa | |
| 18 | 10 | Sensores de oxigênio aquecidos |
| 19 | 15 | Eletroímã de bloqueio da transmissão, unidade de controle de bloqueio da transmissão |
| 20 | 10 | Unidade do sensor de diagnóstico do airbag, sistema de classificação de passageiros |
| 21 | 10 | Unidade de áudio, display, sintonizador de rádio via satélite, amplificador BOSE, amplificador do ar condicionado automático, trocador automático de CD, relé de cancelamento do controle traseiro, interruptor do controle traseiro, amplificador de antena, unidade de controle AV e Navi, interruptor multifuncional, módulo de controle ativado por voz, adaptador TEL, unidade de controle de aviso de baixa pressão dos pneus, módulo de controle da carroceria (BCM), sistema de entrada sem chave, sistema de aviso de roubo, medidor combinado, unidade da câmera de ré, farol, sistema de luz diurna, assento elétrico |
| 22 | 15 | Unidade de flash combinada |
| R1 | Acessórios | |

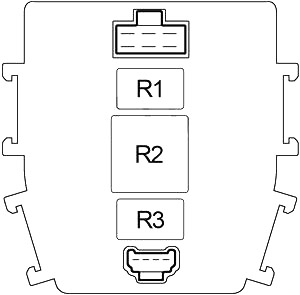

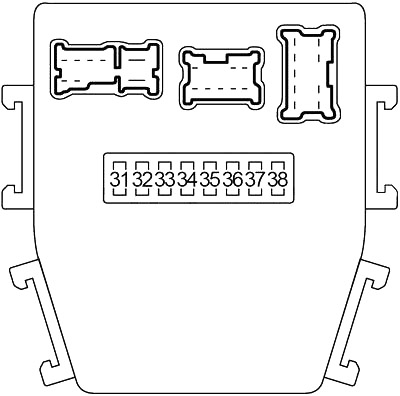

Caixa de fusíveis da cabine 2
| Número | Ampere [A] | Descrição |
|---|---|---|
| 31 | 15 | Motor do ventilador, amplificador do ar condicionado |
| 32 | 10 | Interruptor da chave e eletroímã de bloqueio da chave, janela elétrica, interruptor de bloqueio (A/T), módulo de controle da carroceria (BCM), módulo de controle do porta-malas automático, imobilizador do sistema antifurto Nissan (NATS), módulo de controle de bloqueio da direção, sinal de aviso, módulo de controle do motor (ECM) Relé (sensor de posição de controle de tempo da válvula de admissão, sensor de fluxo de massa de ar, sensor de posição do virabrequim, sensor de posição do eixo de comando, válvula solenoide de controle de volume de admissão do absorvedor EVAP, válvula de controle de purga do absorvedor EVAP) |
| 33 | 15 | Motor do ventilador, amplificador do ar condicionado |
| 34 | 20 | Relé do limpador de para-brisa dianteiro, motor do limpador de para-brisa dianteiro, motor do lavador de para-brisa dianteiro, unidade de controle do controle de cruzeiro inteligente (ICC) |
| 35 | 10 | Módulo de controle da transmissão (TCM), relé A/T PV IGN |
| 36 | 15 | Relé da bomba de combustível, módulo de controle da bomba de combustível (FPCM) |
| 37 | 10 | Tampa |
| 38 | – | |
| R1 | Ventilador | |
| R2 | Módulo de controle do motor (ECM) | |
| R3 | Bomba de combustível | |

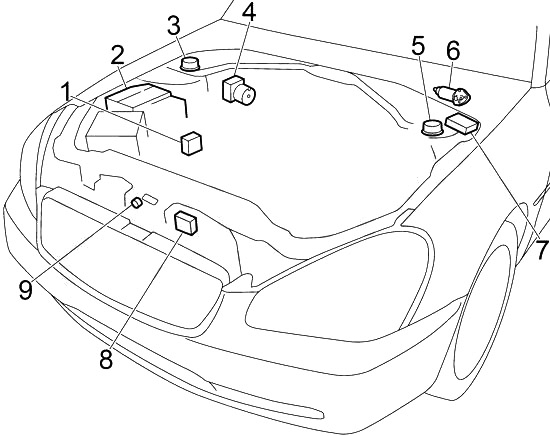

Motor
- Unidade de Controle das Luzes Diurnas
- Caixa de Fusíveis
- Atuador do Amortecedor Dianteiro (Esquerdo)
- Atuador VDC
- Atuador do Amortecedor Dianteiro (Direito)
- Motor do Limpador de Para-brisa Dianteiro
- Caixa de Fusíveis de Relés nº 2
- Caixa de Fusíveis de Relés VDC
- Interruptor do Capô

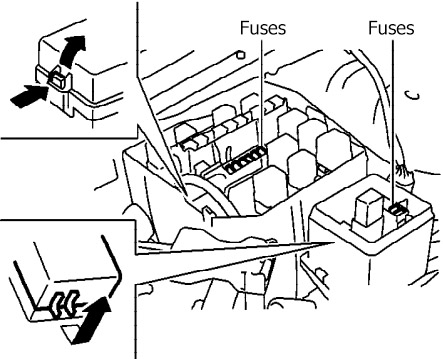

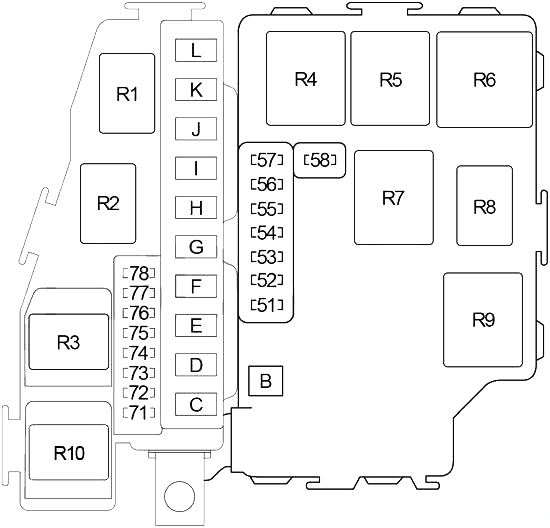

Diagrama da caixa de fusíveis do motor
Perto da bateria.
| Número | Ampere [A] | Descrição |
|---|---|---|
| Número | Ampere [A] | Descrição |
| 51 | 10 | Relé do ar condicionado (embreagem magnética), unidade de controle do motor (ECM) |
| 52 | 15 | Unidade de áudio, sintonizador de rádio via satélite, trocador automático de CD, unidade de controle AV e Navi, display, unidade de controle ativada por voz, unidade de controle AV e Navi, display, unidade de controle ativada por voz, adaptador TEL, unidade de controle de aviso de baixa pressão dos pneus, unidade da câmera traseira |
| 53 | 20 | Relé da unidade de controle do motor (ECM) (bobinas de ignição, capacitor, válvula solenoide de controle de abertura das válvulas de admissão, válvula de bypass de vácuo, válvula solenoide de controle de admissão de ar variável (VIAS)) |
| 54 | 15 | Relé das luzes traseiras (faróis dianteiros/traseiros, luz lateral dianteira/traseira, luzes da placa, luz do console, luz do porta-luvas, interruptor de controle de iluminação, iluminação: (acendedor de cigarros, interruptor multifuncional, interruptor VDC, interruptor de emergência, sistema de áudio), trocador de CD, dispositivo A/T, relógio, controle de temperatura do assento, interruptor de ajuste dos faróis, unidade de controle AV e Navi, interruptor do assento aquecido, interruptor de nível do assento aquecido, interruptor de aviso de saída de faixa (LDW), cinzeiros dianteiros/traseiros, assento traseiro elétrico, interruptor do para-sol dianteiro, interruptor de seleção da suspensão ativa, unidade de controle da porta, interruptor principal da janela, microfone, interruptor de cancelamento do console traseiro), motor de ajuste dos faróis LH/RH, unidade de controle de economia de bateria dos faróis |
| 55 | 20 | Farol direito (luzes altas), relé dos faróis nº 1, sistema de aviso de roubo |
| 56 | 15 | Relé da buzina, interruptor de controle, unidade de controle da carroceria (BCM), sistema de aviso de roubo, alternador |
| 57 | 20 | Farol esquerdo (luzes altas), relé dos faróis nº 1, sistema de aviso de roubo |
| 58 | 10 | Conector de dados, relé do ventilador de resfriamento nº 2, relé do ventilador de resfriamento nº 3, válvula solenoide de controle de abertura da válvula de admissão, válvula de bypass de vácuo, válvula solenoide de controle de admissão de ar variável (VIAS) |
| 71 | 15 | Relé do assento aquecido (lado do motorista) |
| 72 | 15 | Relé do assento aquecido (lado do passageiro) |
| 73 | 15 | Farol (luzes altas), interruptor de controle de iluminação, relé dos faróis nº 2, medidor combinado, unidade de controle das luzes diurnas, unidade de controle da carroceria (BCM), sistema de aviso de roubo, unidade de controle de economia de bateria dos faróis |
| 74 | 15 | Relé de controle do motor da borboleta |
| 75 | 10 | Unidade de controle da transmissão (TCM), relé A/T PV IGN |
| 76 | 20 | Relé do motor de direção ativa (RAS), unidade de controle do RAS |
| 77 | 10 | Unidade de controle de cruzeiro inteligente (ICC) |
| 78 | 15 | Relé do farol dianteiro |
| B | 50 | Relé de ignição (Fusíveis: “1”, “2”, “5”, “7”, “9”, “34”, “35”, “36”, “37”, “81”, “82”) |
| C | 50 | Relé de acessórios (Fusível: “4”; Fusível nº 3 – Acendedor de cigarros, conector de força dianteiro), Fusível: “3”, “6”, “8”, “10”, “11”, “15”, “17”, “19”, “22” |
| D | 30 | 2005-2006: Unidade de controle dos cintos de segurança em caso de colisão |
| Número | Ampere [A] | Descrição |
|---|---|---|
| 30 | 2002: VDC/TCS/ABS | |
| E | 40 | Relé do ventilador de resfriamento nº 1 |
| F | 30 | VDC/TCS/ABS (relé da válvula solenoide) |
| G | 50 | Interruptor de ignição, interruptor de posição de estacionamento/neutro, motor de partida, relé de acessórios |
| H | 40 | Interruptor do circuito nº 1 (janela elétrica, travamento da porta, módulo de controle da porta do motorista, unidade de controle da porta traseira LH, módulo de controle da carroceria (BCM), motor do teto, posicionador automático de acionamento), interruptor nº 2 (janela elétrica, travamento da porta, módulo de controle da porta do passageiro, unidade de controle da porta traseira direita, unidade de controle do assento do motorista, posicionador automático de movimento, unidade de controle do assento traseiro elétrico (LH/RH)) |
| I | 40 | Motor do ventilador de resfriamento nº 2 (relé do ventilador de resfriamento nº 1, relé do ventilador de resfriamento nº 2, relé do ventilador de resfriamento nº 3) |
| J | 30 | Amplificador BOSE |
| K | 50 | VDC/TCS/ABS (relé do motor) |
| L | 50 | Relé do ventilador (Fusíveis: “31”, “33”), Fusível: “32” |
| R1 | Lâmpada de reposição | |
| R2 | Motor de controle do acelerador | |
| R3 | Farol (nº 2) | |
| R4 | Farol (nº 1) | |
| R5 | Posição de estacionamento/neutro | |
| R6 | Ar condicionado | |
| R7 | Luz traseira | |
| R8 | Buzina | |
| R9 | Ignição | |
| R10 | Limpador de para-brisa dianteiro | |
Caixa de fusíveis
Localizada perto da caixa de fusíveis principal.
| Número | Ampere [A] | Descrição |
|---|---|---|
| 81 | 20 | Assento aquecido (dianteiro/traseiro) |
| 82 | 10 | Unidade de controle das luzes diurnas |
| R1 | 2005-2006: Ventilador de resfriamento (nº 1) | |
| 2003-2004: Assento aquecido | ||
| R2 | 2005-2006: Sistema de freio do controle de cruzeiro inteligente (ICC) | |
| R3 | 2005-2006: Farol de neblina dianteiro | |
| R4 | 2002-2004: Sistema de freio do controle de cruzeiro inteligente (ICC) | |
| R5 | 2005-2006: Limpador de para-brisa dianteiro | |
| 2002-2004: Ignição PV A/T | ||
Caixa de fusíveis 2
Localizada no lado esquerdo (2005-2006).
| Número | Relé |
|---|---|
| R1 | Ventilador de resfriamento (nº 2) |
| R2 | – |
| R3 | Ventilador de resfriamento (nº 3) |
Sobre o Infiniti Q45 (1990-2006)
O Infiniti Q45 é um sedã de luxo que foi produzido entre 1990 e 2006. Este modelo era conhecido por seu design elegante e motores potentes. Durante sua produção, ofereceu várias opções de motorização, incluindo um potente motor V8 de 4,5 litros, que proporcionava desempenho excepcional e uma condução suave. O Infiniti Q45 também se destacava por suas tecnologias avançadas e recursos de conforto, que garantiam comodidade e segurança para o motorista e os passageiros. Graças a essas características, ele ganhou popularidade entre os entusiastas de veículos de luxo.
Diagrama da caixa de fusíveis do Infiniti Q45
Esta página exibe o diagrama da caixa de fusíveis para o modelo Infiniti Q45, essencial para a manutenção e reparos corretos dos sistemas elétricos do veículo. As localizações típicas das caixas de fusíveis para este modelo incluem o compartimento do motor e o interior do veículo, geralmente perto da porta do motorista. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o funcionamento adequado do veículo, e, portanto, é importante ter um diagrama preciso da caixa de fusíveis para uma manutenção eficaz.
