Chevrolet Aveo (2002-2020) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Chevrolet Aveo (2002-2020), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Chevrolet Aveo (2002-2006) – diagrama de fusíveis
Ano de fabricação: 2002, 2003, 2004, 2005, 2006.
O fusível do isqueiro (tomada de força) no Chevrolet Aveo está localizado na caixa de fusíveis do painel de instrumentos (consulte o fusível “CIGAR JACK” ou “LTR”).
Localização da caixa de fusíveis
Localizada no lado do motorista do painel de instrumentos, atrás da tampa.

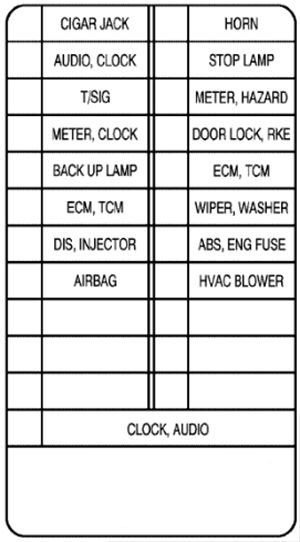

Diagrama da caixa de fusíveis (2003-2004)
Atribuição dos fusíveis no painel de instrumentos (2003-2004)
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| CIGAR JACK | Isqueiro |
| HORN | Buzina |
| AUDIO, CLOCK | Relógio;
Rádio. |
| STOP LAMP | Luz de freio |
| T/SIG | Sinal de ativação |
| METER, HAZARD | Painel de instrumentos;
Luzes de emergência. |
| METER, CLOCK | Instrumento do painel de instrumentos;
Relógio. |
| DOOR LOCK, RKE | Trava da porta;
Acesso remoto sem chave. |
| BACKUP LAMP | Luz de ré |
| ECM, TCM | Módulo de controle do motor;
Módulo de controle da transmissão. |
| ECM, TCM | Módulo de controle do motor;
Módulo de controle da transmissão. |
| Nome | Descrição |
|---|---|
| WIPER, WASHER | Limpador de para-brisa |
| DIS, INJECTOR | Sistema de ignição direta;
Injetor. |
| ABS, ENG FUSE | Sistema de freio antibloqueio;
Fusível do motor. |
| AIRBAG | Airbag |
| HVAC BLOWER | Ventilador HVAC |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| CLOCK, AUDIO | Relógio;
Rádio. |

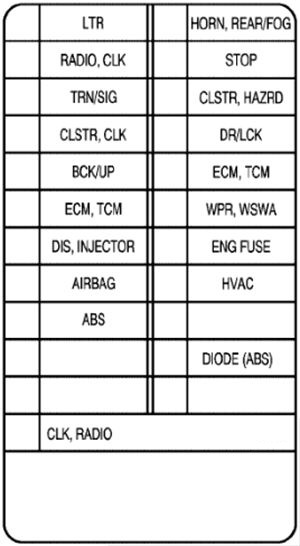

Diagrama da caixa de fusíveis (2005-2006)
Atribuição dos fusíveis no painel de instrumentos (2005-2006)
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| LTR | Isqueiro |
| HORN, REAR/FOG | Buzina;
Faróis de neblina traseiros. |
| RADIO, CLK | Relógio;
Rádio. |
| STOP | Luz de freio |
| TRN/SIG | Sinal de ativação |
| CLSTR, HAZRD | Painel de instrumentos;
Luzes de emergência. |
| CLSTR, CLK | Instrumento do painel de instrumentos;
Relógio. |
| DR/LCK | Trava da porta;
Acesso remoto sem chave. |
| BACK/UP | Luz de ré |
| ECM, TCM | Módulo de controle do motor;
Módulo de controle da transmissão. |
| ECM, TCM | Módulo de controle do motor;
Módulo de controle da transmissão. |
| Nome | Descrição |
|---|---|
| WPR, WSWA | Limpador de para-brisa |
| DIS, INJECTOR | Sistema de ignição direta;
Injetor. |
| ENG FUSE | Fusível do motor |
| AIRBAG | Airbag |
| HVAC | Ventilador HVAC |
| ABS | Sistema de freio antibloqueio |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| DIODE (ABS) | Diodo do sistema de freio antibloqueio |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| CLK, RADIO | Relógio;
Rádio. |

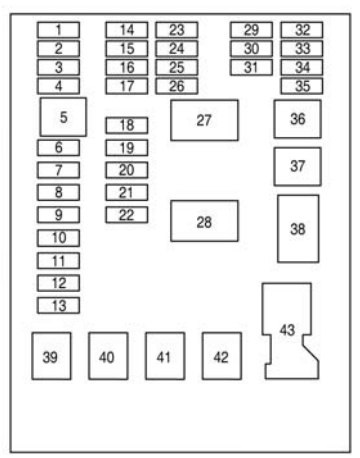

Localização da caixa de fusíveis
Localizada no compartimento do motor, perto da bateria.
Diagrama da caixa de fusíveis (2003-2004)
Atribuição de fusíveis e relés no compartimento do motor (2003-2004)
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| H/L HI RH | Farol alto do lado direito |
| BLANK | Não utilizado |
| H/L HI LH | Farol alto do lado esquerdo |
| BLANK | Não utilizado |
| H/L LOW RH | Farol baixo do lado direito |
| ILL RH | Iluminação do lado direito;
Circuito de iluminação. |
| H/L LOW LH | Farol baixo do lado esquerdo |
| ILL LH | Iluminação do lado esquerdo;
Iluminação da placa de licença. |
| ROOM LAMP | Luz interna |
| BLANK | Não utilizado |
| DEFOG | Desembaçador |
| SUN ROOF | Teto solar |
| ILL LAMP | Relé de iluminação |
| HORN | Buzina |
| HEAD LAMP | Faróis |
| FUEL PUMP | Bomba de combustível |
| A/C COMP | Compressor do ar condicionado |
| FRT FOG | Farol de neblina dianteiro |
| BLOWER | Ventilador |
| ABS | Sistema de freio antibloqueio |
| Nome | Descrição |
|---|---|
| IP F/BOX | Caixa de fusíveis do painel de instrumentos |
| RAD FAN | Ventilador do radiador |
| IGN 2 | Ignição 2 |
| IGN 1 | Ignição 1 |
| POWER WINDOW | Vidro elétrico |
| FUSE SPARE | Fusível sobressalente |
| Relé | |
| BLANK | Não utilizado |
| RAD FAN LOW RELAY | Relé do ventilador do radiador de baixa velocidade |
| HEAD LAMP HIGH RELAY | Relé do farol alto |
| HEAD LAMP LOW RELAY | Relé do farol baixo |
| PWR WINDOW RELAY | Relé do vidro elétrico |
| FOG LAMP RELAY | Relé do farol de neblina |
| MAIN RELAY/FAN CONTROL RELAY | Relé principal/relé de controle do ventilador |
| FUEL PUMP RELAY | Relé da bomba de combustível |
| A/C COMP RELAY | Relé do compressor do ar condicionado |
| (OPTION) MAIN RELAY | Relé principal (opcional) |
| RAD FAN HI RELAY | Relé do ventilador do radiador de alta velocidade |
| ILLUMINATION RELAY | Relé de iluminação |
| BLANK | Não utilizado |
Diagrama da caixa de fusíveis (2005-2006)
Atribuição de fusíveis e relés no compartimento do motor (2005-2006)
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| HI BEAM RT | Farol alto do lado do passageiro |
| DIODE (FOG) | Diodo do farol de neblina |
| HI BEAM LT | Farol alto do lado do motorista |
| BLANK | Não utilizado |
| LOW BEAM RT | Farol baixo do lado do passageiro |
| ILLUM RT | Iluminação do lado direito;
Esquema de iluminação. |
| LOW BEAM LT | Farol baixo do lado do motorista |
| ILLUM LT | Iluminação do lado esquerdo;
Iluminação da placa de licença. |
| INT LTS | Iluminação interna |
| BLANK | Não utilizado |
| DEFOG | Desembaçador |
| S/ROOF | Teto solar |
| ILLUM LAMPS | Relé de iluminação |
| HORN | Buzina |
| HEAD LAMPS | Faróis |
| FUEL | Bomba de combustível |
| A/C | Compressor do ar condicionado |
| FOG LAMPS | Farol de neblina dianteiro |
| HVAC BLOWER | Aquecimento;
Ventilação; Ventilador do ar condicionado. |
| ABS | Sistema de freio antibloqueio |
| Nome | Descrição |
|---|---|
| I/P FUSE BATT | Caixa de fusíveis do painel de instrumentos |
| COOL FAN | Ventilador do radiador |
| IGN 2 | Ignição 2 |
| BLANK | Vazio |
| IGN 1 | Ignição 1 |
| PWR WNDW | Vidro elétrico |
| SPARE | Sobressalente |
| Relé | |
| BLANK | Não utilizado |
| COOL FAN LOW | Ventilador do radiador de baixa velocidade |
| HEAD LAMPS HI | Farol alto |
| HEAD LAMPS LOW | Farol baixo |
| PWR WNDW | Vidro elétrico |
| FRT FOG | Farol de neblina |
| COOL FN CNTRL | Controle do ventilador do radiador |
| FUEL PUMP | Bomba de combustível |
| A/C COMPRSR | Compressor do ar condicionado |
| COOL FAN HI | Ventilador do radiador de alta velocidade |
| ILLUM LAMPS | Lâmpadas de iluminação |
| BLANK | Não utilizado |
Chevrolet Aveo (2007-2011) – diagrama de fusíveis
Ano de fabricação: 2007, 2008, 2009, 2010, 2011.
Os fusíveis do isqueiro (tomadas de força) no Chevrolet Aveo estão localizados na caixa de fusíveis do painel de instrumentos. 2007, 2008 (Hatchback) – consulte os fusíveis “LTR” (isqueiro) e “AUX LTR” (isqueiro auxiliar)). 2007, 2008 (Sedan) – consulte o fusível “CIGAR” (isqueiro, tomada de força auxiliar). 2009, 2010, 2011 – consulte os fusíveis “CIGAR” (isqueiro) e “SOKET” (tomada de força).
Localização da caixa de fusíveis
Painel de instrumentos
A caixa de fusíveis está localizada no lado do motorista do painel de instrumentos, atrás da tampa.

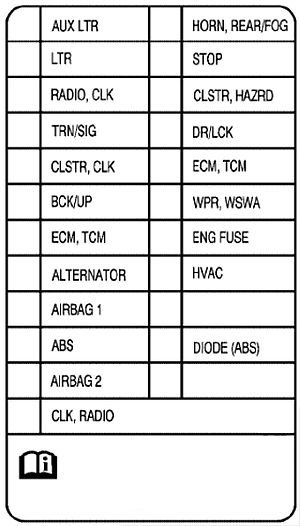

Diagrama da caixa de fusíveis
2007, 2008 (hatchback)
Painel de instrumentos
Atribuição dos fusíveis no painel de instrumentos (2007, 2008 (Hatchback))
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| AUX LTR | Isqueiro auxiliar |
| HORN, REAR/FOG | Buzina;
Faróis de neblina traseiros. |
| LTR | Isqueiro |
| STOP | Luz de freio |
| RADIO, CLK | Rádio;
Relógio. |
| CLSTR, HAZRD | Painel de instrumentos;
Luzes de emergência; |
| TRN/SIG | Sinalizadores de direção |
| DR/LCK | Trava da porta;
Acesso remoto sem chave. |
| CLSTR, CLK | Conjunto de indicadores do painel de instrumentos;
Relógio. |
| ECM, TOM | Módulo de controle do motor (ECM);
Módulo de controle da transmissão (TCM). |
| BACK/UP | Luz de ré |
| Nome | Descrição |
|---|---|
| WPR, WSWA | Limpador de para-brisa |
| ECM, TOM | Módulo de controle do motor (ECM);
Módulo de controle da transmissão (TCM). |
| ENG FUSE | Fusível do motor |
| ALTERNATOR | Alternador |
| HVAC | Ventilador HVAC |
| AIRBAG 1 | Airbag 1 |
| BLANK | Não utilizado |
| ABS | Sistema de freio antibloqueio (ABS) |
| DIODE (ABS) | Diodo do sistema de freio antibloqueio |
| AIRBAG 2 | Airbag 2 |
| BLANK | Não utilizado |
| CLK, RADIO | Relógio;
Rádio. |
Compartimento do motor

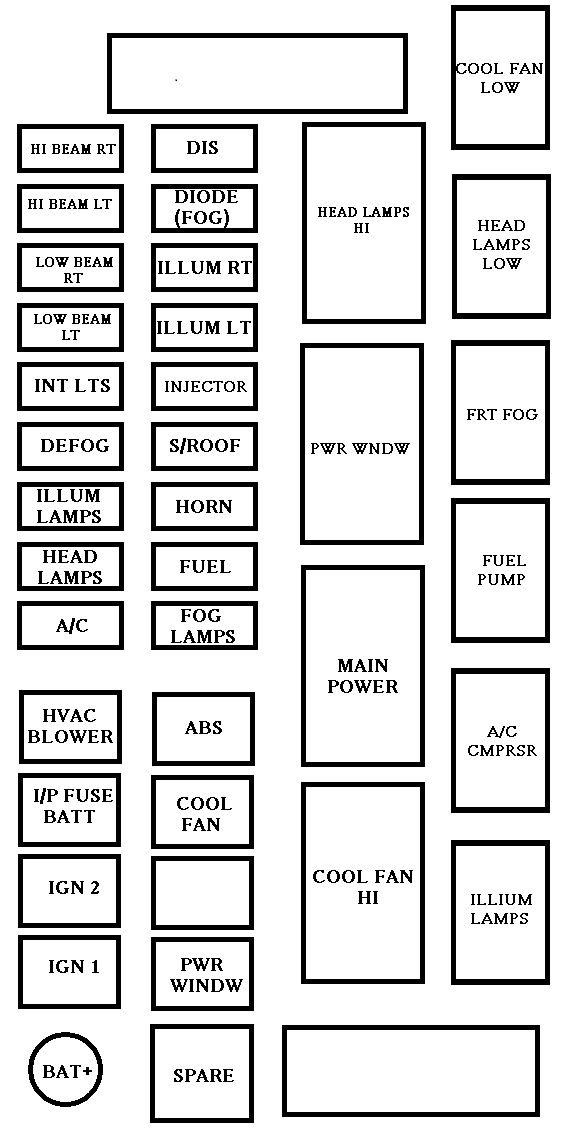

Atribuição de fusíveis e relés no compartimento do motor (2007, 2008 (Hatchback))
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| HI BEAM RT | Farol alto do lado do passageiro |
| DIS | Sistema de ignição direta |
| HI BEAM LT | Farol alto do lado do motorista |
| DIODE (FOG) | Diodo do farol de neblina |
| LOW BEAM RT | Farol baixo do lado do passageiro |
| ILLUM RT | Luz de posição do lado direito;
Circuito de iluminação. |
| LOW BEAM LT | Farol baixo do lado do motorista |
| ILLUM LT | Luz de posição do lado do motorista;
Luz da placa de licença. |
| INT LTS | Iluminação interna |
| INJECTOR | Injetor |
| DEFOG | Desembaçador |
| S/ROOF | Teto solar |
| ILLUM LAMPS | Relé de iluminação |
| HORN | Buzina |
| HEAD LAMPS | Faróis |
| FUEL | Bomba de combustível |
| A/C | Compressor do ar condicionado |
| FOG LAMPS | Farol de neblina dianteiro |
| HVAC BLOWER | Aquecimento: ventilação, ventilador do ar condicionado |
| ABS | Sistema de freio antibloqueio |
| Nome | Descrição |
|---|---|
| I/P FUSE BATT | Caixa de fusíveis do painel de instrumentos |
| COOL FAN | Ventilador do radiador |
| IGN 2 | Ignição 2 |
| BLANK | Vazio |
| IGN 1 | Ignição 1 |
| PWR WNDW | Vidro elétrico |
| SPARE | Sobressalente |
| Relé | |
| BLANK | Não utilizado |
| COOL FAN LOW | Ventilador de resfriamento de baixa velocidade |
| HEAD LAMPS HI | Farol alto |
| HEAD LAMPS LOW | Farol baixo |
| PWR WNDW | Vidro elétrico |
| FRT FOG | Farol de neblina |
| MAIN POWER | Alimentação principal |
| FUEL PUMP | Bomba de combustível |
| A/C COMPRSR | Compressor do ar condicionado |
| COOL FAN HI | Ventilador de resfriamento de alta velocidade |
| ILLUM LAMPS | Lâmpadas de iluminação |
| BLANK | Não utilizado |
2007, 2008 (Sedan)
Painel de instrumentos

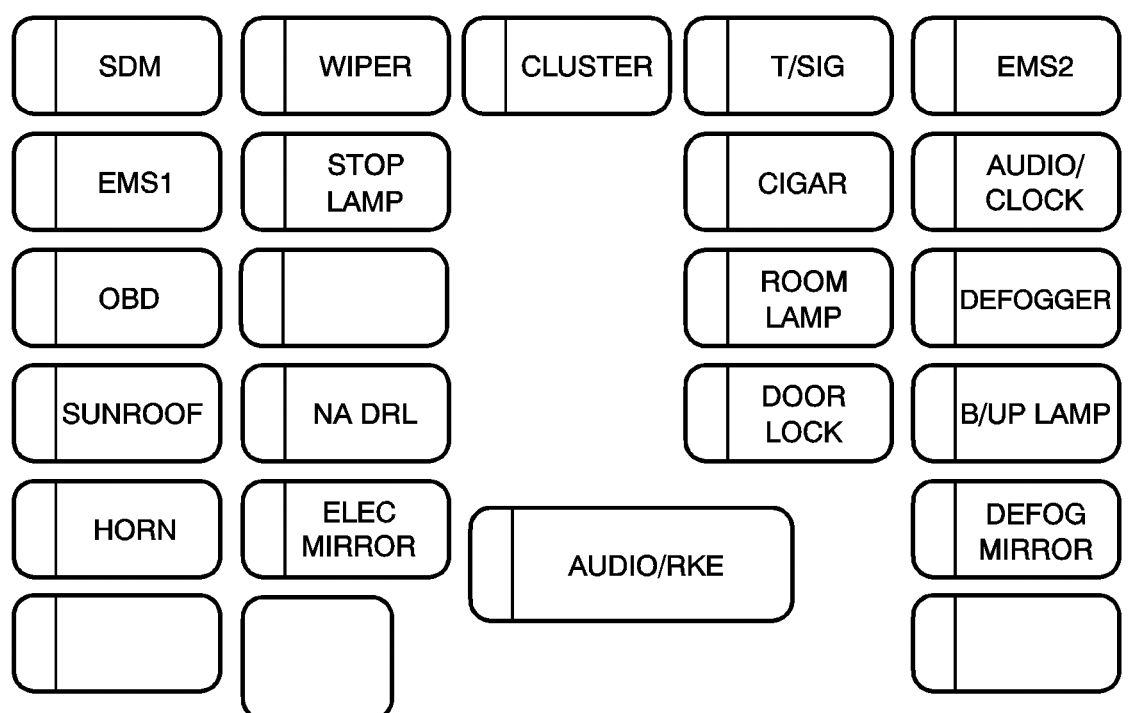

Atribuição dos fusíveis no painel de instrumentos (2007, 2008 (Sedan))
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| SDM | Módulo de detecção e diagnóstico |
| WIPER | Interruptor do limpador;
Motor do limpador. |
| CLUSTER | Conjunto de indicadores do painel de instrumentos;
Interruptor do freio; Modo antifurto. |
| T/SIG | Sinalizadores de direção;
Luzes de emergência. |
| EMS2 | Interruptor da luz de freio |
| EMS1 | Caixa de fusíveis do compartimento do motor;
H02S traseiro; Módulo de controle do motor; VSS; Bomba de combustível. |
| STOP LAMP | Interruptor do freio |
| CIGAR | Isqueiro;
Tomada de força. |
| AUDIO/CLOCK | Rádio;
Relógio. |
| OBD | Diagnóstico a bordo;
Imobilizador. |
| ROOM LAMP | Luz do porta-malas;
Interruptor de abertura do porta-malas; Cluster; Luz de teto. |
| Nome | Descrição |
|---|---|
| DEFOGGER | Desembaçador do vidro traseiro |
| SUNROOF | Módulo do teto solar (opcional) |
| DRL | Luzes diurnas |
| DOOR LOCK | Trava/destrava da porta |
| B/UP LAMP | Luzes de ré |
| HORN | Buzina |
| ELEC MIRROR | Interruptor de controle do espelho;
Luz de teto; Interruptor do ar condicionado. |
| AUDIO/RKE | Rádio;
Acesso remoto sem chave; Relógio; Alimentação dos espelhos; Módulo antifurto. |
| DEFOG MIRROR | Alimentação do espelho (desembaçador);
Interruptor do ar condicionado. |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
Compartimento do motor

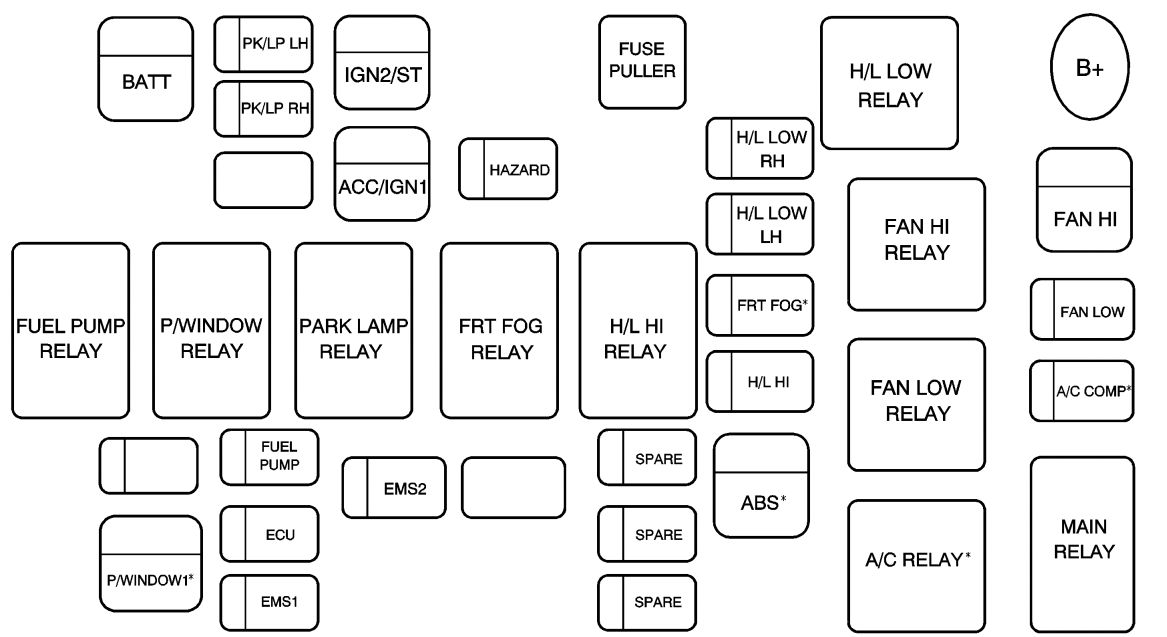

Atribuição de fusíveis e relés no compartimento do motor (2007, 2008 (Sedan))
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| BATT | Caixa de fusíveis do painel de instrumentos |
| PK/LP LH | Luz de posição do lado do motorista: luz traseira |
| PK/LP RH | Luz de posição do lado do passageiro; luz traseira |
| IGN2/ST | Ignição |
| ACC/IGN1 | Ignição |
| HAZARD | Luzes de emergência;
Sistema antifurto. |
| H/L LOW RH | Farol baixo do lado do passageiro |
| FAN HI | Ventilador de resfriamento de alta velocidade |
| H/L LOW LH | Farol baixo do lado do motorista |
| FRT FOG | Faróis de neblina dianteiros (opcional) |
| FAN LOW | Ventilador de resfriamento de baixa velocidade |
| H/L HI | Faróis altos |
| A/C COMP | Compressor do ar condicionado (opcional) |
| FUEL PUMP | Bomba de combustível |
| SPARE | Sobressalente |
| ABS | Sistema de freio antibloqueio (opcional) |
| Nome | Descrição |
|---|---|
| EMS2 | Válvula LEGR, HO2S;
Válvula solenóide de purga do tanque EVAP; Sensor CMP. |
| P/WINDOW1 | Interruptor do vidro elétrico (opcional) |
| ECU | Módulo de controle do motor;
Módulo de controle da transmissão. |
| SPARE | Sobressalente |
| EMS1 | Módulo de controle do motor;
Injetor; Ventilador de resfriamento; Compressor do ar condicionado. |
| SPARE | Sobressalente |
| Relé | |
| H/L LOW RELAY | Relé dos faróis baixos |
| FAN HI RELAY | Relé do ventilador de resfriamento de alta velocidade |
| FUEL PUMP RELAY | Relé da bomba de combustível |
| P/WINDOW RELAY | Relé do vidro elétrico |
| PARK LAMP RELAY | Relé das luzes de estacionamento |
| FRT FOG RELAY | Relé dos faróis de neblina dianteiros |
| H/L HI RELAY | Relé dos faróis altos |
| FAN LOW RELAY | Relé do ventilador de resfriamento de baixa velocidade |
| A/C RELAY | Relé do ar condicionado (opcional) |
| MAIN RELAY | Relé principal |
2009, 2010, 2011
Painel de instrumentos
Atribuição dos fusíveis no painel de instrumentos (2009, 2010, 2011)
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| AUDIO | Áudio;
Relógio; Imobilizador. |
| AUDIO/RKE | Interruptor do ar condicionado;
Relógio; Módulo de alimentação dos espelhos Áudio; Módulo antifurto; TPMS. |
| B/UP LAMP | Interruptor PNP;
Interruptor da luz de ré. |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| BLANK | Não utilizado |
| CIGAR | Isqueiro |
| CLUSTER | Interruptor do freio;
TPMS; Módulo antifurto. |
| DEFOG MIRROR | Alimentação dos espelhos;
Interruptor do ar condicionado. |
| RR DEFOG | Desembaçador traseiro |
| DOOR LOCK | Trava da porta |
| Nome | Descrição |
|---|---|
| NA DRL | Circuito NA DRL |
| ESPELHO/TETO SOLAR | Interruptor de controle do espelho;
Iluminação interna; Interruptor do ar condicionado. |
| EMS 1 | Caixa de fusíveis do compartimento do motor;
TCM; VSS; Bomba de combustível. |
| EMS 2 | Interruptor da luz de freio |
| HORN | Buzina |
| OBD | DLC;
Imobilizador. |
| CONSOLA/LUZ DE TETO | Luz do porta-malas;
Interruptor de abertura do porta-malas; IPC; Iluminação interna. |
| SDM | Módulo de detecção e diagnóstico |
| SOKET | Tomada de força |
| STOP LAMP | Interruptor do freio |
| TETO SOLAR | Módulo do teto solar (opcional) |
| T/SIG | Interruptor das luzes de emergência |
| LIMPADOR | Interruptor do limpador;
Motor do limpador. |
Compartimento do motor
Atribuição de fusíveis e relés no compartimento do motor (2009, 2010, 2011)
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| FAN HI | Relé do ventilador de resfriamento de alta temperatura |
| ABS-1 | EBCM |
| ABS-2 | EBCM |
| SJB BATT | Caixa de fusíveis do painel de instrumentos |
| ACC/IG1 | Relé IGN1 |
| IG2/ST | Relé IGN2;
Relé de partida. |
| ACC/RAP | Caixa de fusíveis do painel de instrumentos |
| P/WINDOW-2 | Interruptor do vidro elétrico |
| P/W WINDOW-1 | Interruptor do vidro elétrico |
| FAN LOW | Relé do ventilador de resfriamento de baixa velocidade |
| A/CON | Relé do compressor do ar condicionado |
| PKP LH | Luz traseira (esquerda);
Luz de posição (esquerda); Sinalizadores de direção (esquerda) Luz de posição (esquerda); Iluminação da placa de licença (esquerda). |
| PKLP RH | Luz traseira (direita);
Luz de posição (direita); Sinalizadores de direção (direita) Luz de posição (direita); Iluminação da placa de licença (direita); Caixa de fusíveis I/P. |
| ECU | ECM, TCM |
| FRT FOG | Relé dos faróis de neblina dianteiros |
| F/PUMP | Relé da bomba de combustível |
| HAZARD | Interruptor das luzes de emergência;
Interruptor de contato do capô. |
| HDLP HI LH | Farol dianteiro (esquerdo);
IPC. |
| HDLP HI RH | Farol dianteiro (direito) |
| Nome | Descrição |
|---|---|
| IPC | IPC |
| HDLP LO LH | Farol dianteiro baixo (esquerdo);
Caixa de fusíveis I/P. |
| HDLP LO RH | Farol dianteiro baixo (direito) |
| EMS-1 | ECM;
Injetor. |
| DLIS | Partida |
| EMS-2 | Válvula solenóide de purga do tanque EVAP;
Aquecedor termostático; Sensor H02S; Sensor MAF. |
| SPARE | Não utilizado |
| Relé | |
| F/PUMP RELAY | Bomba de combustível |
| STARTER RELAY | Partida |
| PARK LAMP RELAY | Luzes de estacionamento |
| FRONT FOG RELAY | Farol de neblina |
| HDLP HIGH RELAY | Farol dianteiro alto |
| HDLP LOW RELAY | Farol dianteiro baixo |
| FAN HIGH RELAY | Ventilador de resfriamento alto |
| FAN LOW RELAY | Ventilador de resfriamento baixo |
| A/CON RELAY | Ar condicionado |
| ENGINE MAIN RELAY | Alimentação principal do motor |
| ACC/RAP RELAY | Caixa de fusíveis I/P |
| ACC/RAP RELAY | Partida |
Chevrolet Aveo (2012-2020) – diagrama de fusíveis
Ano de produção: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
O fusível do isqueiro (tomada de força) é o fusível nº 34 (CIGAR APO) na caixa de fusíveis do painel de instrumentos.
Localização da caixa de fusíveis
Painel de Instrumentos
A caixa de fusíveis está localizada no painel de instrumentos (lado do motorista) atrás da tampa.
Compartimento do Motor
A caixa de fusíveis está localizada no compartimento do motor, ao lado da bateria.
Diagramas da caixa de fusíveis
2013, 2014, 2015, 2016
Painel de Instrumentos
Atribuição de fusíveis no painel de instrumentos (2013-2016)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| 1 | DLIS |
| 2 | Conector de dados |
| 3 | Airbag |
| 4 | Controle de janelas |
| 5 | Reserva |
| 6 | Módulo de controle da carroceria 8 |
| 7 | Módulo de controle da carroceria 7 |
| 8 | Módulo de controle da carroceria 6 |
| 9 | Módulo de controle da carroceria 5 |
| 10 | Módulo de controle da carroceria 4 |
| 11 | Módulo de controle da carroceria 3 |
| 12 | Módulo de controle da carroceria 2 |
| 13 | Módulo de controle da carroceria 1 |
| 14 | Painel de instrumentos |
| 15 | OnStar |
| 16 | Assistente de estacionamento ultrassônico traseiro |
| 17 | Centro de informações do motorista |
| 18 | Áudio |
| 19 | Reboque |
| 20 | VLBS |
| 21 | CHEVYSTAR |
| Nº | Descrição |
|---|---|
| 22 | Aquecimento;
Ventilação; Ar condicionado. |
| 23 | HDLPALC |
| 24 | Embreagem |
| 25 | Conjunto de piscas;
Detecção automática de passageiros. |
| 26 | Airbag ativado;
Manivela |
| 27 | Ativar relé |
| 28 | Destravamento da tampa traseira |
| 29 | Ativar reboque/manivela |
| 30 | Mola do relógio |
| 31 | Aquecimento, ventilação e ar condicionado |
| 32 | Reserva |
| 33 | Teto solar |
| 34 | Isqueiro |
| 35 | Reserva |
| 36 | Vidros elétricos traseiros |
| 37 | Vidros elétricos dianteiros |
| 38 | RAP/ACCY |
| 39 | Conversor DC/DC |
| 40 | Controle rápido do vidro do motorista para cima/baixo |
| 41 | PTC2 |
| 42 | PTC1 |
| 43 | Conector da bateria |

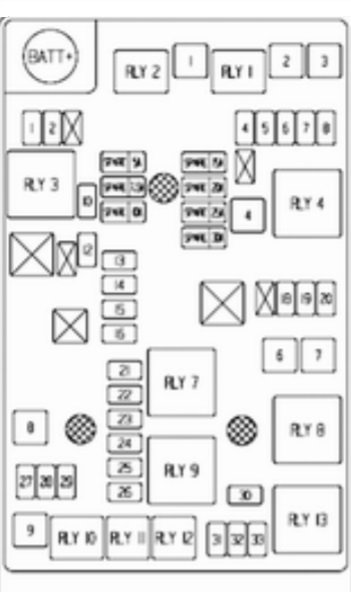

Compartimento do motor (motores LUV e LUW)
Atribuição de fusíveis e relés no compartimento do motor (LUV e LUW, 2013-2016)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| Mini | |
| 1 | Válvula de bloqueio do sistema de freio |
| 2 | Teto solar |
| 3 | Não utilizado |
| 4 | Limpador do vidro traseiro |
| 5 | Controle de tensão ajustável |
| 6 | Fluido para o sistema de bloqueio |
| 7 | Detecção automática de passageiros/ROS |
| 8 | Espelho retrovisor externo |
| 9 | Não utilizado |
| 10 | Aquecedor do vidro traseiro |
| 11 | Não utilizado |
| 12 | Espelho retrovisor externo aquecido |
| 13 | Assento dianteiro aquecido |
| 14 | Módulo de controle do sistema de energia 1 |
| 15 | Combustível flexível |
| 16 | Limpador |
| 17 | Bomba de combustível (1,8 l) |
| 18 | Módulo de controle do motor 5 |
| 19 | Módulo de controle do sistema de energia 2/nivelamento |
| 20 | Módulo de controle da transmissão 1 |
| 21 | Módulo de controle do motor 1 |
| 22 | Bobina |
| 23 | Módulo de controle do motor 4 |
| 24 | Módulo de controle do motor 3 |
| 25 | Módulo de controle do motor 2 |
| 26 | Injetor;
Bobina de ignição. |
| 27 | Módulo de controle do motor |
| 28 | Embreagem do compressor do ar condicionado |
| 29 | Módulo de controle da transmissão |
| Nº | Descrição |
|---|---|
| 30 | Buzina |
| 31 | Faróis de neblina dianteiros |
| 32 | Farol baixo esquerdo |
| 33 | Farol baixo direito |
| SOBRALENTE | Reserva |
| Tipo J | |
| 1 | Bomba do sistema de bloqueio |
| 2 | Limpador de para-brisa dianteiro |
| 3 | Ventilador |
| 4 | Partida/arranque IEC |
| 5 | Não utilizado |
| 6 | Ventilador de resfriamento K5 |
| 7 | Ventilador de resfriamento K4 |
| 8 | EVP |
| 9 | Início |
| Relé | |
| RLY 1 | Relé de controle do limpador de para-brisa dianteiro |
| RLY 2 | Relé de velocidade do limpador de para-brisa dianteiro |
| RLY 3 | Relé do desembaçador do vidro traseiro |
| RLY 4 | Relé de operação/partida |
| RLY 5 | Não utilizado |
| RLY 6 | Relé da bomba de combustível (1,8 l) |
| RLY 7 | Relé do ventilador de resfriamento K2 (1,4 l) |
| RLY 8 | Relé do ventilador de resfriamento K3 (1,8 l);
Relé de alta corrente do ventilador de resfriamento K3 (1,4 l). |
| RLY 9 | Relé do sistema de transmissão |
| RLY 10 | Ativar relé de alta corrente |
| RLY 11 | Relé da embreagem do compressor do ar condicionado |
| RLY 12 | Relé dos faróis baixos |
| RLY 13 | Relé do ventilador de resfriamento K1 |
Compartimento do motor (motor LWE)
Atribuição de fusíveis e relés no compartimento do motor (LWE, 2013-2016)
| Nº | Descrição |
|---|---|
| Nº | Descrição |
| Mini | |
| 1 | Válvula de bloqueio do sistema de freio |
| 2 | Teto solar |
| 3 | Não utilizado |
| 4 | Bomba de água de potência variável |
| 5 | Espelho retrovisor externo |
| 6 | AOS/ROS |
| 7 | Óleo ABS |
| 8 | Controle de tensão ajustável |
| 9 | Limpador do vidro traseiro |
| 10 | Não utilizado/IBS (se presente no equipamento) |
| 11 | Aquecedor do vidro traseiro |
| 12 | Não utilizado;
Bloqueio elétrico da coluna de direção (se presente no equipamento). |
| 13 | Não utilizado;
Válvula SAI (se presente no equipamento). |
| 14 | Espelho retrovisor externo aquecido |
| 15 | Assento dianteiro aquecido |
| 16 | Módulo de controle do sistema de energia 1 |
| 17 | Ventilação do tanque |
| 18 | Limpador |
| 19 | Bomba de combustível (se presente no equipamento) |
| 20 | Módulo de controle do motor 5 |
| 21 | Módulo de controle do sistema de energia 2/nivelamento |
| 22 | Módulo de controle da transmissão 1/conversor DC-DC |
| 23 | Potência da bomba de água auxiliar |
| 24 | Módulo de controle do motor 1 |
| 25 | Bobina |
| 26 | Módulo de controle do motor 4 |
| 27 | Módulo de controle do motor 3 |
| 28 | Módulo de controle do motor 2 |
| 29 | Injetor/bobina de ignição |
| 30 | Módulo de controle do motor |
| 31 | Embreagem do compressor do ar condicionado |
| 32 | Módulo de controle da transmissão |
| 33 | Buzina |
| 34 | Faróis de neblina dianteiros |
| Nº | Descrição |
|---|---|
| 35 | Farol baixo esquerdo |
| 36 | Farol baixo direito |
| Tipo J | |
| 1 | Limpador de para-brisa dianteiro |
| 2 | Bomba do sistema de travamento |
| 3 | Ventilador |
| 4 | Partida/arranque IEC |
| 5 | REC |
| 6 | Ventilador de resfriamento K4 |
| 7 | Ventilador de resfriamento K5 |
| 8 | Bomba SAI (se presente no equipamento) |
| 9 | EVP |
| 10 | Início |
| Micro-relé | |
| RLY 1 | Controle do limpador de para-brisa dianteiro |
| RLY 3 | Velocidade do limpador de para-brisa dianteiro |
| Relé HC-Micro | |
| RLY 7 | Alimentação da bomba de água auxiliar (se presente no equipamento) |
| RLY 12 | Início |
| Relé U-Micro | |
| RLY 2 | Potência variável da bomba de água |
| RLY 6 | Não utilizado/válvula SAI (se presente no equipamento) |
| RLY 8 | Bomba de combustível (se presente no equipamento) |
| RLY 13 | Embreagem do compressor do ar condicionado |
| RLY 14 | Faróis baixos |
| Mini relé | |
| RLY 4 | Desembaçador traseiro |
| RLY 5 | Funcionamento/Manivela manual |
| RLY 9 | Bomba SAI (se presente no equipamento) |
| RLY 10 | Ventilador de resfriamento K3 |
| RLY 11 | P/T |
| RLY 15 | Ventilador de resfriamento K1 |
2017, 2018, 2019, 2020
Painel de Instrumentos
Atribuição de fusíveis no painel de instrumentos (2017, 2018)
| Nome | Descrição |
|---|---|
| Nome | Descrição |
| DLS | Interruptor de lógica de ignição |
| DLC | Conector de dados |
| SDM | Módulo de sensor e diagnóstico |
| L/GATE | Tampa traseira |
| PWR WNDW REAR | Vidro elétrico traseiro |
| BCM8 | Módulo de controle da carroceria 8 |
| BCM7 | Módulo de controle da carroceria 7 |
| BCM6 | Módulo de controle da carroceria 6 |
| BCM5 | Módulo de controle da carroceria 5 |
| BCM4 | Módulo de controle da carroceria 4 |
| BCM3 | Módulo de controle da carroceria 3 |
| BCM2 | Módulo de controle da carroceria 2 |
| BCM1 | Módulo de controle da carroceria 1 |
| IPC | Conjunto de indicadores do painel de instrumentos |
| TELEMATICS | Telemática |
| PAS/SBSA | Sistema de assistência ao estacionamento;
Sistema de alerta de ponto cego. |
| RAIN SNSR | Limpador com sensor de chuva |
| AUDIO | Áudio |
| TRAILER1 | Reboque 1 |
| Nome | Descrição |
|---|---|
| LDW/FCA | Alerta de saída de faixa;
Alerta de colisão frontal. |
| CGM | Módulo de gateway central |
| HVAC1 | Aquecimento, ventilação e ar condicionado 1 |
| HLLD SW | Interruptor de nivelamento automático dos faróis |
| IPC/AOS | Conjunto de indicadores do painel de instrumentos;
Display de detecção automática de passageiros. |
| SOBRALENTE | — |
| TRAILER2 | Engate de reboque 2 |
| CLOCKSPRING | Conjunto do airbag |
| HVAC2 | Aquecimento, ventilação e ar condicionado 2 |
| HTD STR WHL | Volante aquecido |
| SOBRALENTE | — |
| S/ROOF SW | Interruptor do teto solar |
| CIGAR APO | Fonte de alimentação adicional |
| ESCL | Bloqueio elétrico da coluna de direção |
| PWR WNDW FRONT | Vidros elétricos dianteiros |
| IRAP ACCY | Acessório IRAP |
| BATT CONN | Conector da bateria |
| RUN RELAY | Relé de ignição |
| L/GATE RELAY | Relé da tampa traseira |
| IRAP RELAY | Relé IRAP |
| RAP/ACCY RELAY | Alimentação de acessórios mantida;
Relé de acessórios. |
Sobre o Chevrolet Aveo (2002-2020)
O Chevrolet Aveo, produzido entre 2002 e 2020, é um carro compacto que ganhou popularidade devido à sua acessibilidade e praticidade. Este modelo estava disponível em várias versões de carroceria, incluindo hatchback e sedan, permitindo aos clientes escolher de acordo com suas preferências. O Chevrolet Aveo era equipado com diversas motorizações, sendo as mais comuns os motores a gasolina com cilindrada de 1,2 a 1,6 litros. Esses motores eram conhecidos por sua confiabilidade e economia de combustível, tornando o Aveo uma escolha ideal para viagens urbanas e suburbanas.
Diagrama da caixa de fusíveis do Chevrolet Aveo
Esta página exibe o diagrama da caixa de fusíveis do Chevrolet Aveo, essencial para a manutenção e reparo adequados dos sistemas elétricos do veículo. A caixa de fusíveis neste modelo geralmente está localizada sob o painel de instrumentos no lado do motorista e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura e eficiente do veículo, por isso é importante ter uma visão geral de sua configuração.
