Hyundai Nexo (2018-2019) – caixa de fusíveis
Hyundai Nexo (2018-2019) – diagrama da caixa de fusíveis
Ano de fabricação: 2018, 2019.
O fusível do isqueiro (tomada de força) no Hyundai Nexo (2018-2019) é o fusível 36 na caixa de fusíveis

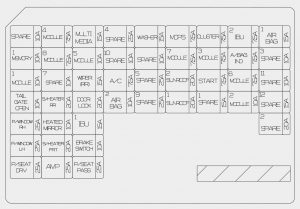

Painel de instrumentos
| Nome do fusível | [A] | Componente protegido |
| MEMORY1 | 10 | Módulo de alimentação da tampa traseira, módulo de controle do ar condicionado, painel de controle do ar condicionado |
| MODULE1 | 10 | Caixa de fusíveis ICM (relé de espelho retrovisor dobrável/desdobrável), unidade principal A/V e navegação (interruptor de luz de emergência), interruptor de transmissão (SBW), sensor de luz automática e foto, espelho retrovisor elétrico do motorista/passageiro, conjunto de piscas |
| TAIL GATE OPEN | 10 | Relé da tampa traseira |
| P / WINDOW RH | 25 | Relé da janela elétrica RH |
| P/WINDOW LH | 25 | Relé da janela LH, módulo de segurança da janela do motorista |
| P / SEAT DRV | 25 | Interruptor manual do banco do motorista |
| MODULE 4 | 7,5 | IBU, sistema de assistência de estacionamento inteligente controlado remotamente, unidade VESS, interruptor eletrônico do freio de estacionamento, unidade de assistência de manutenção de faixa (linha), unidade de aviso de colisão de ponto cego LH/RH, interruptor de almofada de colisão, bloqueio de conexão da câmera PE (conector de controle universal) |
| MODULE 8 | 7,5 | Conector de conexão de dados, interruptor de almofada de emergência, espelho eletrocrômico |
| S / HEATER RR | 20 | Aquecimento dos bancos traseiros |
| HEATED MIRROR | 10 | Espelho retrovisor elétrico do motorista/passageiro, painel de controle do ar condicionado |
| S / HEATER FRT | 20 | Ventilação de ar frontal/aquecimento do banco Módulo de controle do banco |
| AMP | 25 | AMP |
| MULTI MEDIA | 15 | Unidade principal A/V e navegação, painel de interruptores do console central |
| MODULE 5 | 10 | Ventilação de ar frontal/aquecimento do banco Módulo de controle do banco, AMP, unidade principal A/V e navegação, painel de controle do ar condicionado, aquecedor PTC, módulo de controle do ar condicionado, espelho eletrocrômico, aquecimento do banco traseiro |
| WIPER (RR) | 15 | Caixa de fusíveis ICM (relé do limpador traseiro), motor do limpador traseiro |
| DOOR LOCK | 20 | Relé de travamento da porta, relé de destravamento da porta, caixa de fusíveis ICM (relé de destravamento da porta de duas voltas) |
| IBU1 | 15 | IBU |
| INTERRUPTOR DO FREIO | 10 | IBU, interruptor das luzes de freio |
| P / PASSAGEIRO | 25 | Interruptor de ajuste manual do banco do passageiro |
| A / C | 7,5 | Módulo de controle do ar condicionado, sensor de temperatura do carro, painel de controle do ar condicionado, ionizador do cluster, compressor do ar condicionado, bloco de conexão da câmera PE (relé do ventilador) |
| AIR BAG2 | 10 | Módulo de controle SRS |
| LAVADOR | 15 | Interruptor multifuncional |
| MDPS | 7,5 | Unidade MDPS |
| MÓDULO 7 | 7,5 | Ventilação de ar frontal/aquecimento do banco Módulo de controle do banco, inversor AC, aquecimento dos bancos traseiros, módulo de monitoramento de visão, tomada de força traseira |
| TETO SOLAR2 | 20 | Unidade do teto solar |
| DSUNROOF1 | 20 | Unidade do teto solar |
| CLUSTER | 7,5 | Painel de instrumentos |
| MÓDULO 3 | 7,5 | SCU, interruptor de seleção de marcha (SBW), IDC, sensor VPD, interruptor das luzes de freio, HMU, módulo de controle BMS |
| INÍCIO | 7,5 | FCU, IBU |
| IBU2 | 7,5 | IBU |
| A / BAG IND | 7,5 | Conjunto de piscas, painel de controle do ar condicionado |
| MÓDULO 6 | 7,5 | IBU |
| MÓDULO 2 | 10 | Módulo de controle BMS, carregador sem fio, carregador USB LH/RH, unidade principal A/V e navegação, painel de interruptores do console central, amplificador, unidade de monitoramento de visão, interruptor de alimentação do espelho retrovisor, IBU |
| AIR BAG1 | 15 | Módulo de controle SRS, sensor de detecção de presença do passageiro |

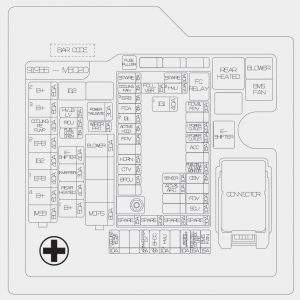

Painel de fusíveis do compartimento do módulo de alimentação da célula de combustível
| Tipo | Nome do fusível | [A] | Circuito protegido |
| MULTI FUSE-1 | B + 2 | 60 | Bloco de conexão da ICU (módulo de controle IPS, IPS1) |
| B + 3 | 60 | Bloco de conexão da ICU (módulo de controle IPS) | |
| COOLING PE PUMP | 40 | Bomba de líquido de arrefecimento da câmara PE (CPP) | |
| EPB2 | 40 | Módulo de controle eletrônico do freio | |
| IG2 | 40 | Bloco de conexão da câmara PE (relé IG2) | |
| EPB1 | 40 | Módulo de controle eletrônico do freio, bloco de conexão da câmara PE (conector de controle universal) | |
| B + 4 | 60 | Bloco de conexão da ICU (fusível – SUNROOF1, SUNROOF2, AMP, P / SEAT DRV, P / SEAT PASS, S / HEATER FRT, P / WINDOW LH, P / WINDOW RH, TAIL GATE OPEN) | |
| IMEB | 80 | Módulo de controle eletrônico do freio | |
| MULTI FUSE-2 | BLOWER | 50 | Bloco de conexão da câmara PE (relé do ventilador) |
| MDPS | 80 | Unidade MDPS | |
| FUSÍVEL | HVJB LV | 15 | Bloco de conectores HV |
| RCU | 15 | Módulo da maçaneta da porta automática do motorista/passageiro, módulo da maçaneta da porta traseira automática LH/RH |
| ABERTURA DA PORTA DE COMBUSTÍVEL | 7,5 | Caixa de relés ICM (relé da porta de reabastecimento) |
| E-SHIFTER | 40 | Bloco de conexão da câmara PE (relé do interruptor E) |
| INVERSOR | 30 | Inversor AC |
| AQUECIMENTO TRASEIRO | 40 | Bloco de conexão da câmara PE (relé de aquecimento traseiro) |
| B + 1 | 50 | Bloco de conexão da ICU (fusível – MODULE1, AIR BAG2, MODULE8, S / HEATER RH, DOOR LOCK, IBU1, interruptor do freio), relé de desativação automática da corrente de dispersão |
| PORTA TRASEIRA ELÉTRICA | 30 | Módulo da porta traseira elétrica |
| LIMPADOR FRT | 30 | Motor do limpador dianteiro |
| BOMBA DE ARREFECIMENTO DA PILHA | 10 | Bomba de arrefecimento da pilha (CSP) |
| INVERSOR LV | 7,5 | Inversor |
| BHDC | 7,5 | IDC |
| HMU1 | 10 | HMU |
| GERENCIAMENTO DA BATERIA | 10 | Módulo de gerenciamento BMS |
| UNIDADE DE CONTROLE DA CÉLULA DE COMBUSTÍVEL | 15 | FCU |
| VENTILADOR BMS | 15 | Bloco de conexão da câmara PE (relé dos ventiladores BMS) |
Sobre o Hyundai Nexo (2018-2019)
O Hyundai Nexo é um SUV inovador, produzido desde 2018 e movido a células de combustível de hidrogênio. Este modelo é conhecido por sua operação ecológica, pois emite apenas vapor de água. O Nexo oferece um design moderno e tecnologias avançadas, incluindo sistemas de assistência ao motorista e infoentretenimento. O veículo é equipado com um potente motor elétrico que proporciona uma condução suave e silenciosa. O Hyundai Nexo foi projetado para oferecer uma longa autonomia e reabastecimento rápido, tornando-o prático para o uso diário.
Diagrama da caixa de fusíveis do Hyundai Nexo
Esta página exibe o diagrama da caixa de fusíveis do Hyundai Nexo, que é crucial para a identificação e substituição de fusíveis. As localizações típicas da caixa de fusíveis neste veículo são no compartimento do motor e no interior do veículo, geralmente sob o painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é essencial para o bom funcionamento do veículo e sua manutenção adequada é fundamental para a segurança e confiabilidade do Hyundai Nexo.
