Ford Ranger (1983-2022) – caixa de fusíveis

Obsah

Diagrama de fusíveis e relés – Ford Ranger

Aplica-se a veículos fabricados nos anos:

1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.

Diagrama da caixa de fusíveis da cabine

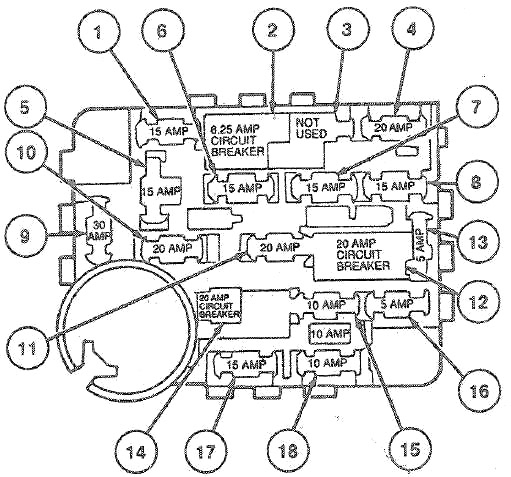

Diagrama da caixa de fusíveis da cabine para modelos 1983-1992.

Número Amperes [A] Descrição
Número Amperes [A] Descrição
1 15 Cúpula/luzes de cortesia, rádio
2 6 Disjuntor: limpador de para-brisa
3 – Não utilizado
4 15 Luz intermitente de quatro vias, luzes de freio, intertravamento de controle de velocidade
5 15 Sinalizadores de direção, luzes de ré, indicador, controle de desembaçamento do vidro traseiro, sensor de nível de fluido de freio
6 15 Limpador e lavador do vidro traseiro
7 10 Interruptores do ar condicionado, bobina do compressor
8 20 Buzina
9 30 Motor do ventilador
10 15 Luzes de posição, luzes da placa, luz do compartimento do motor, aviso de luzes acesas
Leggere  Ford S-Max I (2006-2015) – bateria
Número Amperes [A] Descrição
11 15 Amplificador de controle de velocidade e rádio, tração nas quatro rodas
12 20 Disjuntor: isqueiro, Flash-to-Pass, interruptor multifuncional
13 10 Iluminação do painel de instrumentos, luz de posição/H quente
14 20 Vidros elétricos, segmento lombar
30 1991-1992: Vidros elétricos, lombar
15 20 Módulo RABS
16 15 Amplificador de rádio premium
17 20 Luz de aviso do painel de instrumentos, tração nas quatro rodas
15 Controle de transmissão elétrica, luzes de aviso, relé de baixo nível de óleo, kit de pisca-pisca
18 10 Aquecedor HEGO
15 Indicador de transmissão, aviso de baixo nível de combustível, aviso de cinto de segurança, circuito do carburador: indicador de aviso

Diagrama da caixa de fusíveis do compartimento do motor

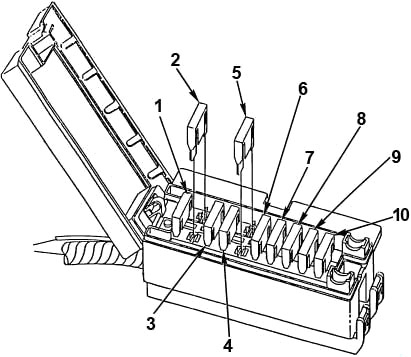

Diagrama da caixa de fusíveis do motor para modelos 1983-1992.

Número Amperes [A] Descrição
1 60 Partida
2 40 Deslizamento elétrico
3 30 Relé EWG
4 50 Alternador
5 40 Lavador de janelas/limpador/desembaçador traseiro
6 30 Travas elétricas das portas
7 40 Caixa de fusíveis
8 60 Alternador
9 40 Faróis
10 30 Relé de combustível

Diagrama de fusíveis e relés – Ford Ranger

Aplica-se a veículos fabricados nos anos:

1993, 1994, 1995, 1996, 1997.

Diagrama da caixa de fusíveis da cabine

O painel de fusíveis está localizado no lado esquerdo do painel de instrumentos.

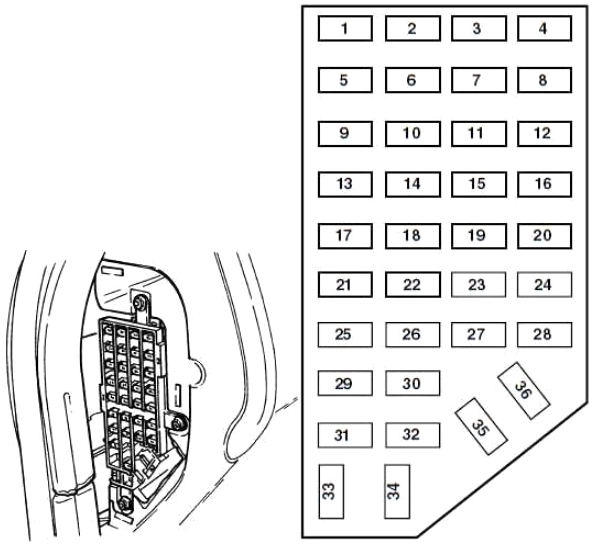

Diagrama detalhado da caixa de fusíveis da cabine no painel esquerdo.
Número Amperagem [A] Descrição
Número Amperagem [A] Descrição
1 7,5 Alimentação dos espelhos
2 — Não utilizado
3 15 Iluminação de posição
4 10 Farol esquerdo
5 10 Conversor de interface de dados (DLC)
6 7,5 Sistema de airbag, relé do ventilador, EATC
7 7,5 Controles de iluminação
8 10 Farol direito, relé de faróis de neblina, DRL
9 10 Sistema antibloqueio
10 7,5 Controle de velocidade, módulo eletrônico geral (GEM), sistema de ar condicionado, intertravamento do freio
11 7,5 Painel de instrumentos, luzes de advertência
12 10 Sistema de lavagem de vidros, vidros elétricos
13 15 Sistema PCM, luzes de freio, AWD, sistema antibloqueio, controle de velocidade
14 20 Sistema antibloqueio
10 Sistema antibloqueio
15 7,5 Airbag, alternador
16 30 Limpador de para-brisa dianteiro
17 25 Acendedor de cigarros
Número Amperagem [A] Descrição
15 Acendedor de cigarros
18 15 Sistema de ar condicionado
19 25 Sistema PCM, bobina de ignição
20 7,5 Segurança antifurto, módulo eletrônico geral (GEM), rádio
21 15 Luzes de advertência
22 10 Sinalizadores de direção
23 — Não utilizado
24 10 Motor de partida, segurança antifurto
25 7,5 Odômetro, módulo eletrônico geral (GEM)
26 10 4R44E/4R55E/4R70W/5R55E Overdrive, sistema DRL, luzes de ré
27 10 Luz sob o capô, luzes de mapa, luz do porta-luvas, luz de teto, luzes de cortesia, sistema 4×4
28 7,5 Módulo eletrônico geral (GEM)
29 10 Sistema de áudio
30 — Não utilizado
31 — Não utilizado
32 — Não utilizado
33 15 Faróis, módulo de luz diurna (DRL), painel de instrumentos
34 — Não utilizado
35 — Não utilizado
36 — Não utilizado

Diagrama da caixa de fusíveis do compartimento do motor

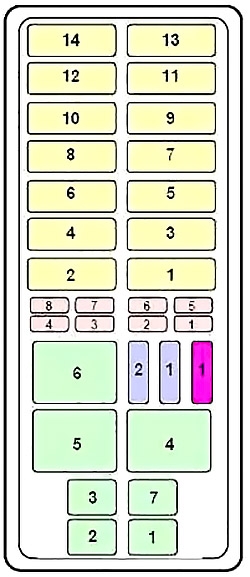

Diagrama da caixa de fusíveis do compartimento do motor, lado esquerdo.
Número Amperagem [A] Descrição
Número Amperagem [A] Descrição
Maxi fusíveis (amarelos no diagrama)
1 — Não utilizado
2 30 Potência PCM
3 20 Sistema de alimentação, sistema antifurto
4 20 Faróis
5 30 Sistema ABS
6 30 Sistema ABS
7 — Não utilizado
8 20 Iluminação de posição
9 40 Motor do ventilador
10 20 Travas elétricas, vidros elétricos, assento elétrico
11 20 Memória PCM, buzina
12 — Não utilizado
13 50 Fusível do painel de instrumentos
14 50 Ignição
Mini fusíveis (vermelhos no diagrama)
1 20 Sistema JBL
2 30 Ponto de alimentação
3 15 HEGO
Número Amperagem [A] Descrição
4 20 Sistema 4×4
10 Sistema de airbag
5 15 Potência da memória PCM
6 15 Sistema do alternador
7 10 Sistema de airbag
20 Sistema 4×4
8 15 Luzes diurnas/faróis de neblina/luzes off-road
Relés
1 Relé do limpador
2 Relé da buzina
3 Relé dos faróis de neblina
4 Relé do ar condicionado WOT
5 Relé de potência PCM
6 Relé da bomba de combustível
7 Relé do limpador HI/LO
Diodo
1 Diodo ABS
2 Diodo PCM
Resistor
1 Resistor RABS

Relés adicionais

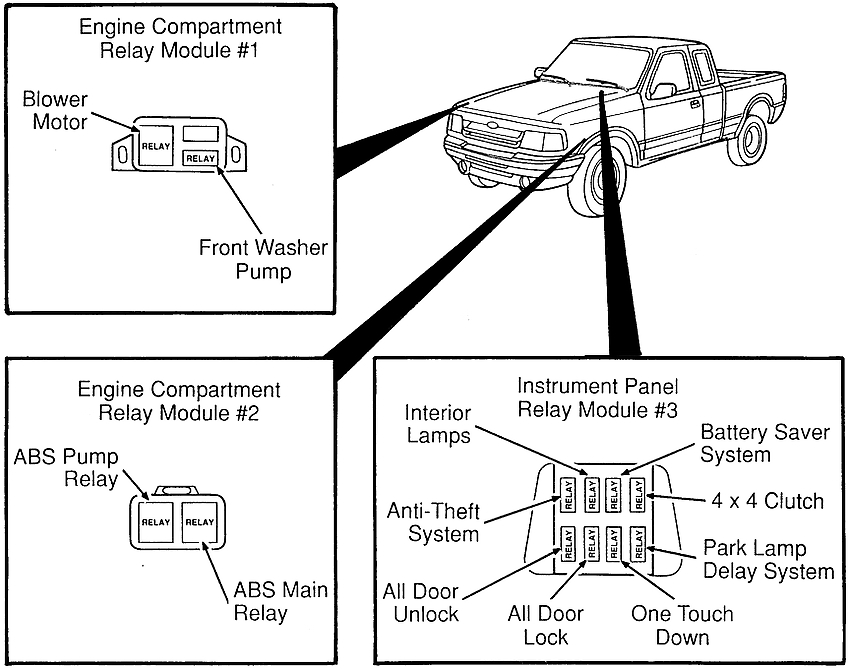

Diagrama de relés adicionais no compartimento do motor.

Diagrama de fusíveis e relés – Ford Ranger

Aplica-se a veículos fabricados nos anos:

Leggere  Ford Maverick I (1993-2000) – baterias

1998, 1999, 2000.

Os fusíveis do acendedor de cigarros (tomadas de energia) no Ford Ranger são os fusíveis nº 17 (acendedor de cigarros) e nº 22 (tomada de energia auxiliar) no painel de fusíveis do painel de instrumentos.

Painel de fusíveis da cabine

O painel de fusíveis está localizado no lado esquerdo do painel de instrumentos, em frente à porta do motorista. Puxe a tampa do painel para fora para acessar os fusíveis.

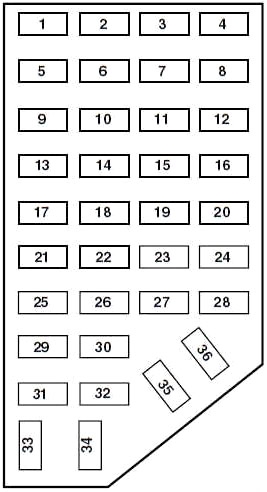

Diagrama do painel de fusíveis da cabine, próximo à porta do motorista.
Número Amperes [A] Descrição
Número Amperes [A] Descrição
1 7,5 Interruptor de alimentação do espelho
2 7,5 Relé do motor do ventilador, módulo PAD, monitor de diagnóstico do airbag
3 7,5 Conector esquerdo de reboque com parada/giro
4 10 Farol esquerdo
5 10 1998-1999: Conector de link de dados (DLC)
6 15 2000: Overdrive, luzes de ré, DRL, 4×4
7 7,5 Conector direito de reboque com parada/giro
8 10 Farol direito, relé de faróis de neblina
9 7,5 Interruptor de posição do pedal do freio
10 7,5 Unidade servo/reforço de controle de velocidade, módulo eletrônico geral (GEM), atuador de travamento da transmissão, atuador da porta de mistura, unidade de aquecimento do ar condicionado, pisca-piscas
11 7,5 Cluster de instrumentos, luzes diurnas (DRL), resistor RABS
12 — Não utilizado
13 20 Interruptor de posição do pedal do freio
14 20 Módulo do sistema de freio antibloqueio traseiro (RABS)
10 Módulo do sistema de freio antibloqueio nas 4 rodas (4WABS), relé principal 4WABS
15 7,5 Luz de aviso do airbag, luz de aviso do alternador, cluster de instrumentos
16 30 Motor do limpador, relé Hi-Lo do limpador, relé de operação do limpador/relé de estacionamento
17 25 Acendedor de cigarros, conector de link de dados (DLC; 2000)
18 15 Relé de destravamento do motorista, relé de destravamento geral, relé de travamento geral
Número Amperes [A] Descrição
19 25 Diodo de alimentação PCM, partida, PATS
20 7,5 Módulo RAP, módulo eletrônico geral (GEM), rádio
21 15 Pisca-piscas (perigo)
22 20 Tomada de energia auxiliar
23 — Não utilizado
24 7,5 Interruptor de posição do pedal da embreagem (CPP), relé de interrupção do motor de partida, proteção antifurto
25 7,5 1998-1999: Módulo eletrônico geral (GEM), painel de instrumentos
26 10 Relé de economia de bateria, relé eletrônico da transmissão, relé da lâmpada interna, relé de alimentação da janela, módulo de controle eletrônico da transmissão, lâmpada de teto/mapa, GEM, cluster de pisca-piscas (2000)
27 15 1998-1999: Interruptor elétrico, luzes de ré, luzes diurnas (DRL), interruptor de controle da transmissão, intertravamento de pulso do cubo com sistema vazio
28 7,5 Módulo eletrônico geral (GEM), rádio
29 15 Rádio
30 10 1999-2000: Conector de teste RABS
15 1998: Relé de luzes de estacionamento/reboque
31 — Não utilizado
32 — Não utilizado
33 15 Faróis, módulo de luz diurna (DRL), cluster de pisca-piscas
34 — Não utilizado
35 15 1999: Relé de luzes de estacionamento/reboque
10 1998: Conector de teste RABS
36 — Não utilizado

Painel de fusíveis do compartimento do motor

O painel de distribuição de energia está localizado no compartimento do motor, perto da bateria.

Leggere  Ford Scorpio 2 (1994-1998) – caixa de fusíveis

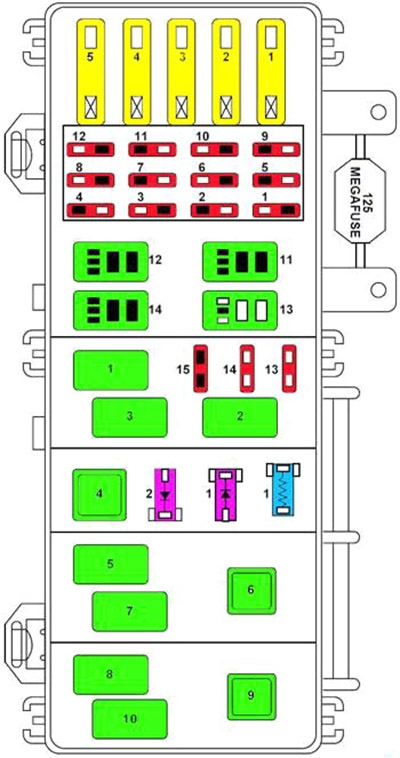

Diagrama do painel de fusíveis do compartimento do motor, perto da bateria.
Número Amperes [A] Descrição
Número Amperes [A] Descrição
Fusível Maxi (amarelo no diagrama)
1 50 Painel de fusíveis I/P
2 40 Relé do motor do ventilador
3 50 Módulo do sistema de freio antibloqueio nas 4 rodas (4WABS)
4 20 Alimentação da janela
5 50 Interruptor de ignição, relé do motor de partida
Fusível Mini (vermelho no diagrama)
1 10 Relé do ar condicionado
2 20 Ponto de alimentação auxiliar
3 20 Relé eletrônico da transmissão e módulo de controle eletrônico da transmissão
4 20 2000: Faróis de neblina e luzes diurnas
15 1998-1999: Faróis de neblina e luzes diurnas
5 15 2000: Luzes de reboque
10 1998: Monitor de diagnóstico de airbags
6 10 Módulo de controle do sistema de transmissão
7 30 Módulo do sistema de freio antibloqueio nas 4 rodas (4WABS)
8 30 Relé PCM
9 20 Relé da bomba de combustível e módulo RAP
10 15 Relé da buzina
11 15 Relé das luzes de estacionamento e interruptor principal das luzes
12 30 Interruptor de luz Mam e interruptor multifuncional
13 15 Sensor de oxigênio aquecido, regulador de vácuo EGR, solenoide EVR, sensor de posição do eixo de comando (CMP), solenoide do reservatório de purga
Número Amperes [A] Descrição
14 30 Regulador de tensão do alternador
15 — Não utilizado
Relés
1 Relé de estacionamento do limpador
2 Relé do ar condicionado
3 Relé do limpador
4 Relé de potência PCM
5 Relé da bomba de combustível
6 Relé do motor de partida
7 Relé da buzina
8 1999-2000: Relé de controle dos faróis de neblina
1998: Relé da bomba do lavador
9 Relé do motor do ventilador
10 1999-2000: Relé de isolamento dos faróis de neblina
1998: Relé dos faróis de neblina
11 Não utilizado
12 Não utilizado
13 Relé das luzes de estacionamento/reboque
14 Relé da bomba do lavador
Resistor
1 Resistor RABS
Diodo
1 Diodo RABS
2 Diodo de controle eletrônico do motor

Diagrama de fusíveis e relés – Ford Ranger

Aplica-se a veículos fabricados nos anos:

2001, 2002, 2003.

Fusível no compartimento de passageiros

O painel de fusíveis está localizado no lado esquerdo do painel de instrumentos, em frente à porta do motorista. Puxe a tampa do painel para fora para acessar os fusíveis.

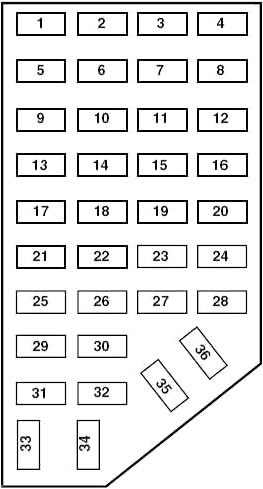

Diagrama de fusíveis no compartimento de passageiros, painel esquerdo.
Número Amperes [A] Descrição
Número Amperes [A] Descrição
1 5 Interruptor de alimentação do espelho
2 10 Luzes diurnas (DRL), luzes de emergência, transmissão, interruptor de desativação do airbag do passageiro, relé do motor do ventilador
3 7,5 2001-2002: Conector direito de reboque com parada/giro
2003: Conector esquerdo de reboque com função de parada/giro
4 — Não utilizado
5 15 Módulo de controle 4×4
6 2 2002-2003: Interruptor de pressão do freio
7 7,5 2001-2002: Conector de reboque esquerdo/ré
2003: Conector direito de reboque com parada/giro
8 — Não utilizado
9 7,5 Interruptor de posição do pedal do freio
10 7,5 Cluster servo/reforço de controle de velocidade, módulo eletrônico geral (GEM), atuador de travamento da transmissão, pisca-piscas, 4×4
11 7,5 Painel de instrumentos, 4×4, interruptor principal das luzes, módulo de segurança central do caminhão (TCSM), GEM
12 — Não utilizado
13 20 Interruptor de posição do pedal do freio
14 10 Módulo de controle ABS
15 — Não utilizado
16 30 Motor do limpador dianteiro, relé do limpador, relé de operação do limpador/relé de estacionamento
Número Amperes [A] Descrição
17 20 Acendedor de cigarros, conector de link de dados (DLC)
18 — Não utilizado
19 25 Módulo de controle do motor (PCM) Diodo de alimentação, ignição, PATS
20 7,5 Módulo eletrônico geral (GEM), rádio
21 15 Pisca-piscas (luzes de emergência)
22 20 Tomada de energia auxiliar
23 — Não utilizado
24 7,5 Interruptor de posição do pedal da embreagem (CPP), relé de interrupção do motor de partida
25 — Não utilizado
26 10 Relé de economia de bateria, caixa de fusíveis do relé auxiliar, unidade de controle central (RCM), módulo elétrico geral (GEM), cluster de pisca-piscas
27 — Não utilizado
28 7,5 Módulo eletrônico geral (GEM), rádio
29 20 Rádio
30 — Não utilizado
31 — Não utilizado
32 — Não utilizado
33 15 Faróis, módulo de luz diurna (DRL), cluster de pisca-piscas
34 — Não utilizado
35 15 Relé da buzina, se não equipado com unidade de segurança central do caminhão
36 — Não utilizado

Fusível no compartimento do motor

A caixa de fusíveis está localizada no compartimento do motor, perto da bateria.

Motor 2,3 l

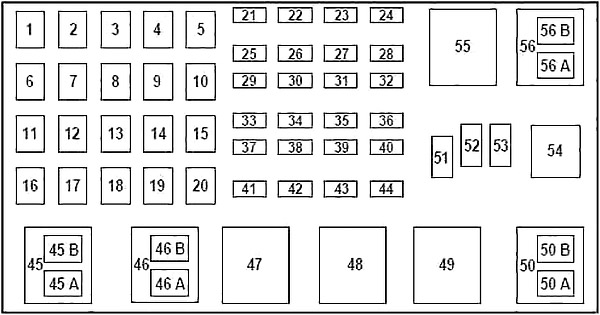

Diagrama de fusíveis do compartimento do motor para motor 2.3L.

Motores 3,0L e 4,0L (2001)

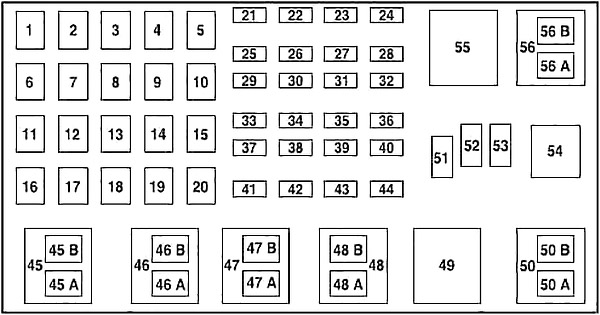

Diagrama de fusíveis do motor para modelos 3.0L e 4.0L (2001).

Motores 3,0L e 4,0L (2002-2003)

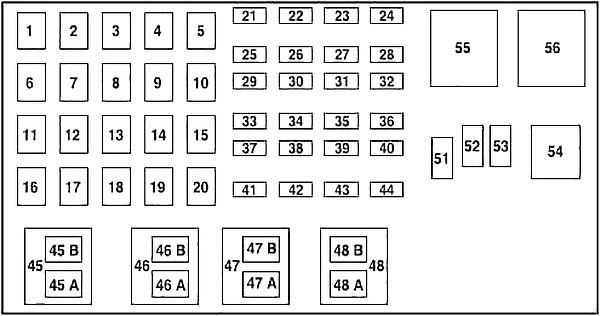

Diagrama de fusíveis do motor para modelos 3.0L e 4.0L (2002-2003).
Número Amperes [A] Descrição
Número Amperes [A] Descrição
1 50 Painel de fusíveis I/P
2 50 Amplificador (apenas sistema de áudio Tremor)
3 — Não utilizado
4 — Não utilizado
5 — Não utilizado
6 50 Motor da bomba ABS
7 30 Módulo de controle do motor (PCM)
8 20 Travas elétricas das portas e controle remoto
9 — Não utilizado
10 — Não utilizado
11 50 Relé do motor de partida, interruptor de ignição
12 20 Alimentação da janela
13 20 Motores 3,0L e 4,0L: motor 4×4
14 — Não utilizado
15 — Não utilizado
16 40 Motor do ventilador
17 20 Motor 2,3 l: ventilador de resfriamento auxiliar
18 — Não utilizado
19 — Não utilizado
20 — Não utilizado
21 10 Memória PCM
22 — Não utilizado
23 20 Motor da bomba de combustível
24 30 Faróis
25 10 Solenoide da embreagem do ar condicionado
26 — Não utilizado
27 — Não utilizado
28 30 Módulo 4WABS
29 — Não utilizado
30 15 Reboque
31 20 Faróis de neblina, luzes diurnas (DRL)
32 — Não utilizado
33 15 Luz de estacionamento
34 — Não utilizado
35 — Não utilizado
Número Amperes [A] Descrição
36 — Não utilizado
37 — Não utilizado
38 10 Farol baixo esquerdo
39 — Não utilizado
40 — Não utilizado
41 20 Sensores de oxigênio aquecidos
42 10 Farol baixo direito
43 — Motor 2,3 l: (resistor)
44 — Não utilizado
51 — Não utilizado
52 — Não utilizado
53 — Diodo: Módulo de controle do motor (PCM)
Relés
45A Limpador
45B Estacionamento do limpador/Ciclo
46A Motor 2,3 l: bomba de combustível
Motores 3,0L e 4,0L (2002-2003): Bomba de combustível
46B Motor 2,3 l: reboque
Motores 3,0L e 4,0L (2001): Bomba do lavador dianteiro
Motores 3,0L e 4,0L (2002-2003): Reboque
47 Motor 2,3 l: motor de partida
Motores 3,0L e 4,0L (2001): A/B – Não utilizado
47A Motores 3,0L e 4,0L (2002-2003): Solenoide da embreagem do ar condicionado
47B Motores 3,0L e 4,0L (2002-2003): Bomba do lavador dianteiro
48 Motor 2,3 l: ventilador de resfriamento auxiliar
48A Motores 3,0L e 4,0L: Faróis de neblina
48B Motores 3.0L e 4.0L: Relé dos faróis de neblina
49 Motores 3,0L e 4,0L (2001): Motor de partida
50 Não utilizado
50A Motores 3,0L e 4,0L (2001): não utilizado
50B Motores 3,0L e 4,0L (2001): Bomba de combustível
54 Módulo de controle do motor (PCM)
55 Ventilador
56 Motores 3,0L e 4,0L (2002-2003): Motor de partida
56A Solenoide da embreagem do ar condicionado
56B Motor 2,3 l: bomba do lavador dianteiro
Motores 3,0L e 4,0L (2001): Reboque

Ford Ranger (2006-2011) – diagrama da caixa de fusíveis

Ano de fabricação: 2006, 2007, 2008, 2009, 2010, 2011.

O fusível do acendedor de cigarros (tomada de energia) no Ford Ranger (2006-2011) é o fusível 1 na caixa de fusíveis central.

Caixa de fusíveis central

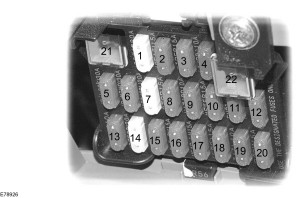

Diagrama da caixa de fusíveis central do Ford Ranger (2006-2011).
Ford Ranger – caixa de fusíveis central
Número Amp [A] Cor Descrição
1 20 amarelo Acendedor de cigarros; Áudio; Espelhos retrovisores elétricos; Tomada de energia auxiliar.
2 15 azul Assento aquecido
3 15 azul Limpadores e lavador de para-brisa
4 10 vermelho Ar condicionado; Relé ABS.
5 30 rosa Travamento central
6 30 rosa Vidros elétricos
7 20 amarelo Válvula solenoide ABS
8 15 azul Luzes de freio; Buzina.
9 10 vermelho Luzes de advertência
10 15 azul Painel de instrumentos; Luzes de ré; Pisca-piscas; Sistema de desconexão remota (RFW).
11 15 azul Unidades de controle do motor
12 – – Não utilizado
13 10 vermelho Embreagem magnética do ar condicionado
14 20 amarelo Vidro traseiro aquecido
15 10 vermelho Luz de neblina traseira
16 15 azul Farol direito
17 15 azul Farol esquerdo
18 15 azul Farol de neblina dianteiro
19 10 vermelho Luzes traseiras, laterais; Iluminação da placa de licença.
20 15 azul Luzes internas; Sistema de alerta.
21 – – Não utilizado
22 30 rosa Vidros elétricos

Caixa de fusíveis adicional

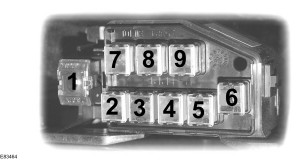

Diagrama da caixa de fusíveis adicional do Ford Ranger (2006-2011).
Ford Ranger – caixa de fusíveis adicional
Número Amp [A] Cor Descrição
1 80 – Para proteger todos os circuitos
2 60 – Vela de ignição
3 40 – Sistemas de controle do motor; Painel de instrumentos; acendedor de cigarros1; Vidros elétricos1
4 60 – Faróis
5 20 – Injetores; Sistema de injeção de combustível.
6 40 – Motor ABS; Luzes de emergência; Luzes de freio.
7 30 – Aquecedor de combustível
8 60 – Ar condicionado; lavador de vidros e limpadores.
9 60 – Ar condicionado; Vidro traseiro aquecido 1; Travamento central 1; Solenoide ABS 1; Vidros elétricos 1; Luzes traseiras ou faróis de neblina 1
1 Algumas variantes

Inclinômetro e fusível da bússola

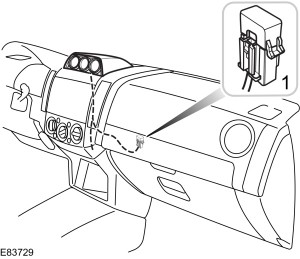

Diagrama do fusível do inclinômetro e bússola do Ford Ranger.
Ford Ranger – Inclinômetro e fusível da bússola
Nº Amp [A] Cor Descrição
1 2 – Para proteger todos os circuitos do inclinômetro e da bússola.

Ford Ranger (2015-2016) – diagrama da caixa de fusíveis

Ano de fabricação: 2015, 2016.

O fusível do acendedor de cigarros (tomada de energia) no Ford Ranger (2015-2016) é o fusível 20 na caixa de fusíveis do compartimento do motor.

Caixa de fusíveis do compartimento do motor

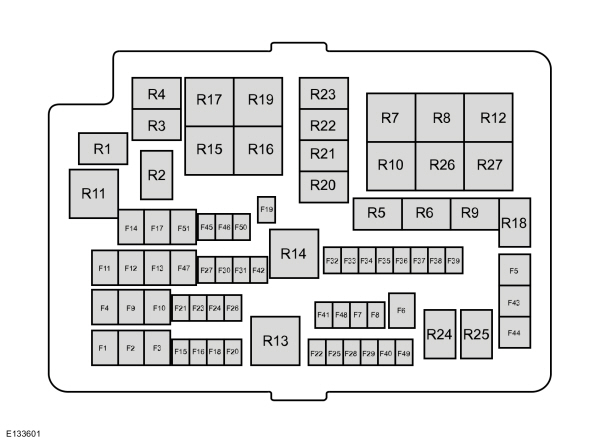

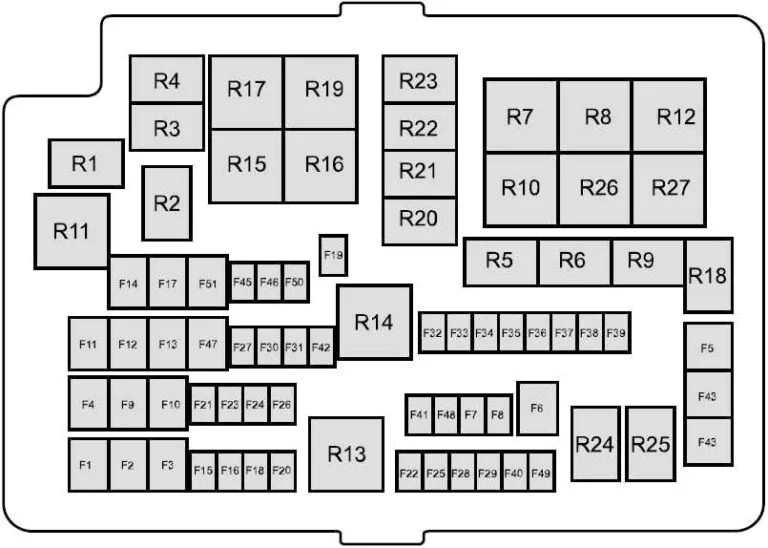

Diagrama da caixa de fusíveis do motor do Ford Ranger (2015-2016).
Ford Ranger – fusíveis – compartimento do motor
Nº Amp [A] Descrição
1 60 Alimentação da caixa de fusíveis do compartimento de passageiros (bateria).
2 60 Alimentação da caixa de fusíveis do compartimento de passageiros (bateria).
3 (gasolina) 50 Ventilador de resfriamento do motor
3 (Diesel) 60 Módulo de controle das velas de ignição
4 40 Módulo do sistema antibloqueio
5 30 Vidros elétricos (dianteiros e traseiros)
6 25 Massa do motor de tração nas quatro rodas (4WD)
7 – Não utilizado
8 – Não utilizado
9 20 Assentos elétricos
10 25 Vidros elétricos (dianteiros)
11 30 Motor do ventilador
12 25 Potência do motor de tração nas quatro rodas (4WD)
13 20 Bobina do motor de ignição
14 20 Vidro traseiro aquecido
15 (gasolina) 10 Bomba de combustível tipo flex
15 (Diesel) 20 Vela de ignição do evaporador
16 10 Embreagem do ar condicionado
17 25 Vidros elétricos (dianteiros)
18 25 Motor do limpador de para-brisa dianteiro
19 25 Massa do motor do limpador de para-brisa dianteiro
20 20 Acendedor de cigarros
21 15 Buzina
22 15 Injetores de combustível; Válvula flex-fuel.
23 10 Válvula solenoide de bloqueio do diferencial
24 20 Fonte de alimentação auxiliar do painel de instrumentos; Parte superior do console.
25 15 Bobinas de ignição; Sensor de temperatura e fluxo de ar; Módulo das velas de ignição; Válvula de controle de vácuo (VCV); Regulador eletrônico de vácuo (EVRV).
26 7,5 Módulo de controle eletrônico (ECM)
27 10 Módulo de controle da transmissão (TCM)
28 10 Oxigênio aquecido nos gases de escape; Sensor de oxigênio aquecido universal; Bobinas de relé.
29 15 Módulo de controle eletrônico (ECM)
30 15 Sensor de monitoramento da bateria
31 20 Tomada de energia auxiliar (console traseiro)
32 5 Conversor do ar condicionado
33 10 Módulo de controle da transmissão (TCM)
34 5 Módulo do chefe de equipe, reserva
35 20 Alimentação da caixa de fusíveis do compartimento de passageiros (ignição).
36 5 Módulo do sistema antibloqueio
37 10 Nivelamento dos faróis
38 20 Assento aquecido
39 10 Espelhos elétricos
40 – Não utilizado
41 10 Espelhos aquecidos
42 10 Sinal de alerta
43 30 Para-brisa aquecido (direito)
44 30 Para-brisa aquecido (esquerdo)
45 25 Módulo do sistema antibloqueio
46 20 Tomada de energia auxiliar (console central).
47 20 Módulo de reboque
48 – Não utilizado
49 – Não utilizado
50 5 Relé de ignição; Bobinas de relé.
51 30 Vidros elétricos (traseiros)
Nr Descrição
R1 Bloqueio da chave
R2 Interruptor do limpador ligado ou desligado
R3 Buzina
R4 Embreagem do ar condicionado
R5 Bloqueio do diferencial
R6 Limpador Hi ou Lo
R7 Ventilador de resfriamento do motor baixo
R8 Ventilador de resfriamento do motor alto
R9 Bomba de combustível tipo flex; Vela de ignição do evaporador.
R10 Vidro traseiro aquecido
R11 Para-brisa aquecido
R12 Não utilizado
R13 Suporte de alimentação da eletrônica do módulo de controle (ECM).
R14 Partida
R15 Motor 4WD 2 (direita)
R16 Motor 4WD 1 (sentido anti-horário)
R17 Motor 4WD
R18 Buzina de segurança
R19 Motor de partida
R20 Não utilizado
R21 Não utilizado
R22 Não utilizado
R23 Não utilizado
R4 Não utilizado
R25 Não utilizado
R26 Motor do ventilador
R27 Assento elétrico

Caixa de fusíveis do compartimento de passageiros

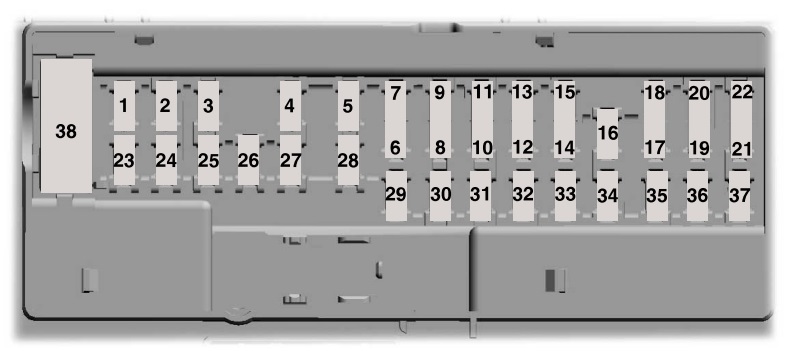

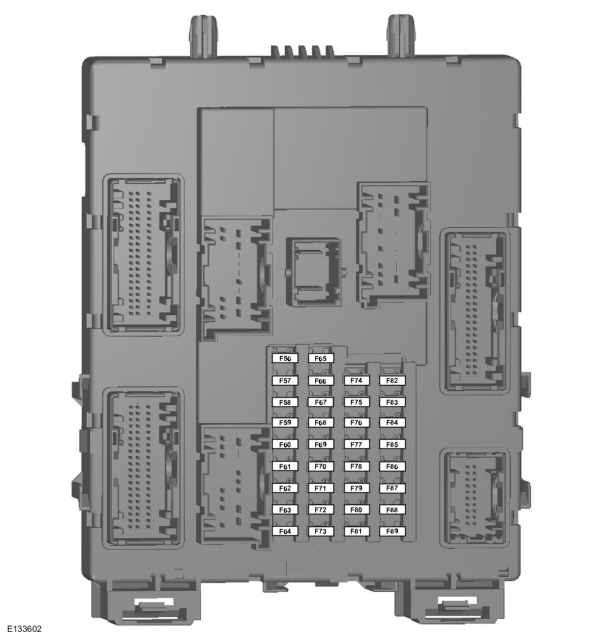

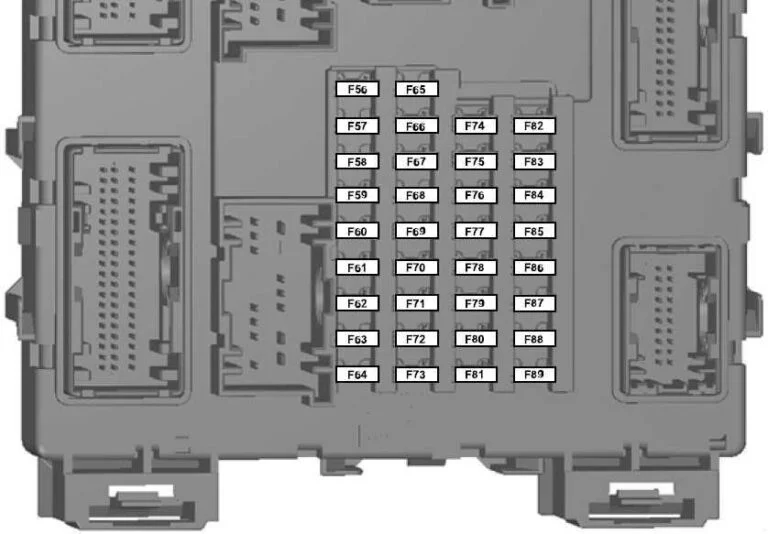

Diagrama da caixa de fusíveis do compartimento de passageiros do Ford Ranger.
Ford Ranger – caixa de fusíveis – compartimento de passageiros
Nº Amp [A] Descrição
56 20 Bomba de combustível
57 – Não utilizado
58 – Não utilizado
59 5 Sistema passivo antifurto (PAT)
60 10 Iluminação interna; Conjunto de interruptores da porta do motorista; Iluminação ambiente; Iluminação de cortesia; Alavanca de câmbio automática; Iluminação do espaço para os pés.
61 – Não utilizado
62 5 Módulo do sensor de chuva
63 – Não utilizado
64 – Não utilizado
65 – Não utilizado
66 20 Destravamento da porta do motorista; Travamento central duplo.
67 5 Interruptor das luzes de freio
68 – Não utilizado
69 5 Conjunto de pisca-piscas; Módulo de controle integrado (ICP); Módulo de rastreamento e bloqueio.
70 20 Travamento central
71 5 Ar condicionado
72 7,5 Sinal de alerta
73 5 Diagnóstico a bordo II
74 20 Documento principal
75 15 Faróis de neblina dianteiros
76 10 Luz de ré, espelho
77 20 Bomba do limpador
78 5 Chave de ignição
79 15 Sinal sonoro DIN; Sinal sonoro FSAO; Display multifuncional.
80 20 Display multifuncional; Áudio Hi; Módulo de fechamento da válvula do freio (BVC).
81 5 Sensor de movimento interno
82 20 Massa da bomba do limpador
83 20 Base do travamento central
84 20 Destravamento da porta do motorista; Travamento central duplo no chão.
85 7,5 Conjunto de indicadores; Módulo de assistência ao estacionamento; Câmera de ré; Ar condicionado manual; Espelho; Módulo de rastreamento e bloqueio.
86 10 Sistema de segurança; Indicador de desativação do airbag do passageiro.
87 5 Tacógrafo
88 – Não utilizado
89 – Não utilizado

Caixa de fusíveis adicional

Diagrama da caixa de fusíveis adicional do Ford Ranger (2015-2016).
Ford Ranger – fusíveis – caixa de fusíveis adicional
Nr Amp [A] Descrição
1 25 Farol
2 15 Farol de posição
3 10 Lâmpada de advertência LED
4 15 Luzes de trabalho
5 20 Reserva
6 20 Ponto de alimentação
7 15 Luz de ré
8 15 Pisca-piscas; Luz de freio.
9 5 Comandante da tripulação
10 5 Desativar fusível (aterramento do isolador).
11 – Não utilizado
12 – Não utilizado
Número Descrição
R1 Luzes de trabalho
R2 Lâmpada de advertência LED
R3 Sobressalente
R4 Farol de posição
R5 Pisca-pisca (esquerda)
R6 Pisca-pisca (direita)
R7 Luz de freio
R8 Não utilizado
R9 Não utilizado

Ford Ranger (2019-…) – diagrama da caixa de fusíveis

Ano de fabricação: 2019, 2020, 2021.

Os fusíveis do acendedor de cigarros (tomada de energia) no Ford Ranger são os fusíveis nº 5 (ponto de alimentação auxiliar 3 – console traseiro), nº 10 (ponto de alimentação auxiliar 1 – painel de instrumentos), nº 16 (ponto de alimentação auxiliar 2 – painel de instrumentos) e nº 17 (ponto de alimentação auxiliar – compartimento de carga traseiro) na caixa de fusíveis do compartimento do motor.

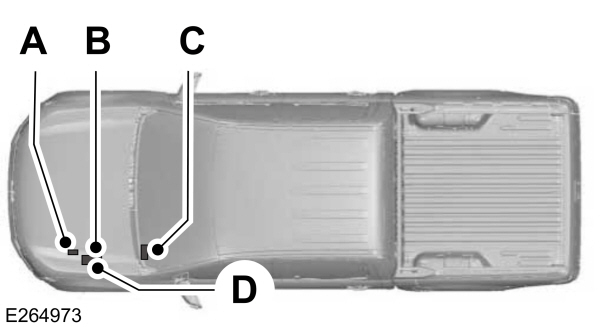

Localização da caixa de fusíveis

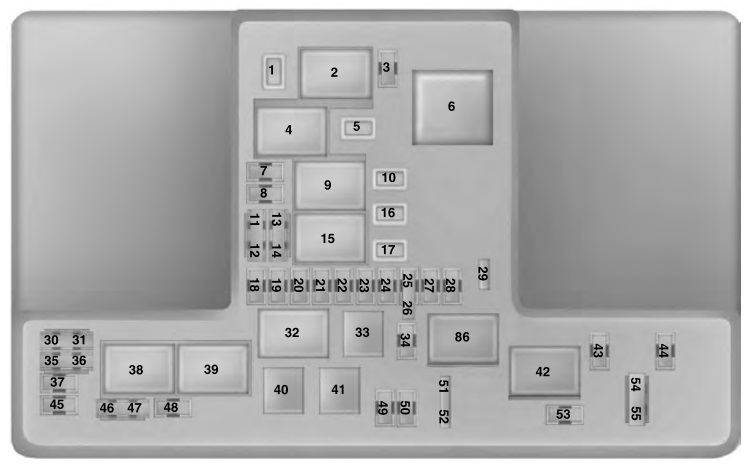

Compartimento de passageiros

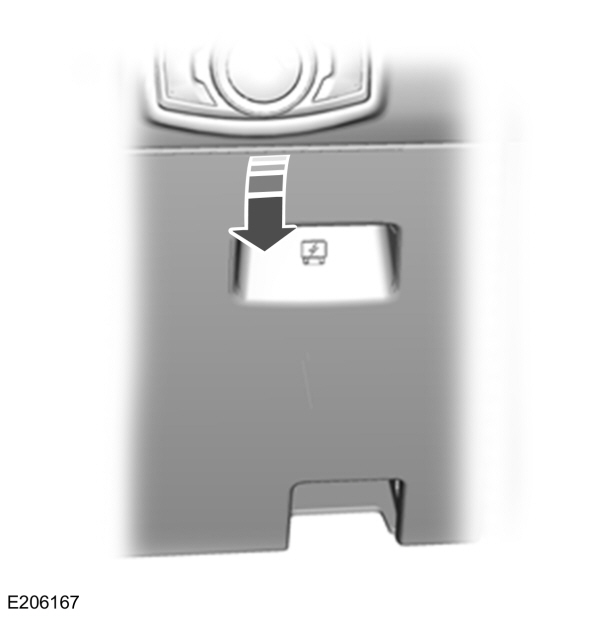

O painel de fusíveis está localizado abaixo e para fora da coluna de direção, atrás da tampa de acesso.

Compartimento do motor

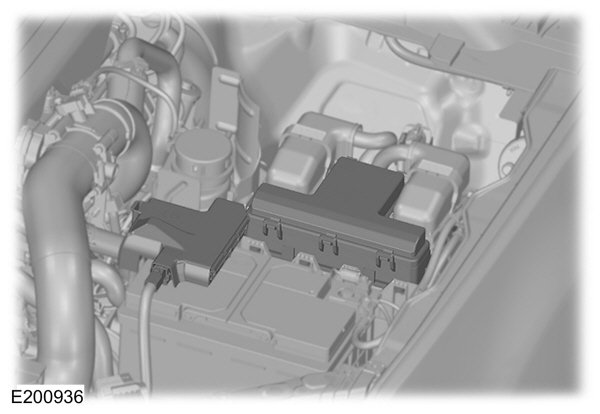

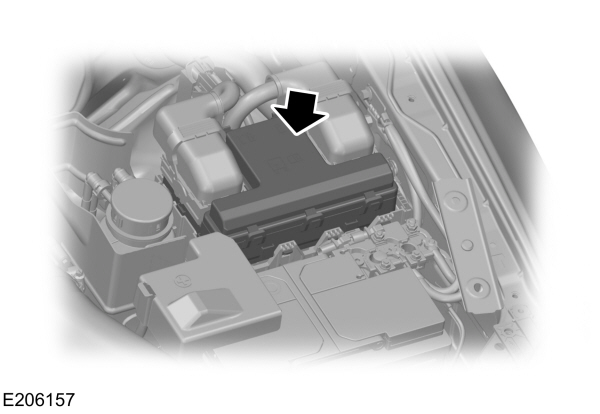

A caixa de distribuição de energia está localizada no compartimento do motor (lado esquerdo).

Caixa de distribuição de energia – parte inferior

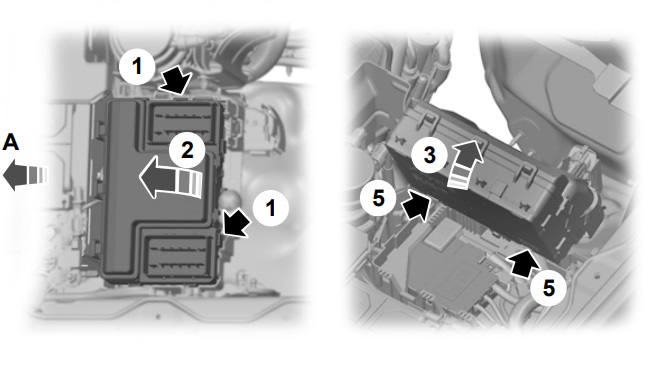

Localização da caixa de distribuição de energia na parte inferior do motor.

Na parte inferior da caixa de fusíveis, encontram-se os fusíveis.

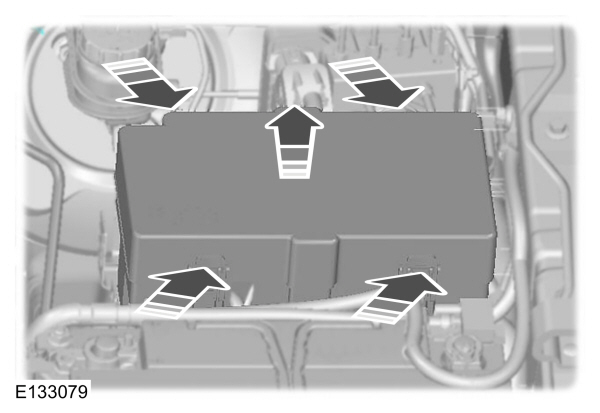

Para acessar os fusíveis, siga estes passos:
1. Destrave os dois ganchos localizados em ambos os lados da caixa de fusíveis;
2. Levante a parte traseira da caixa de fusíveis do suporte;
3. Deslize a caixa de fusíveis para trás do compartimento do motor e gire, conforme mostrado;
4. Gire a parte traseira da caixa de fusíveis para acessar a parte inferior;
5. Destrave os dois ganchos para abrir a tampa.

Caixa de fusíveis auxiliar nº 1

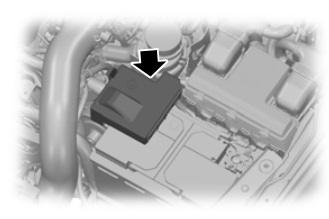

Localização da caixa de fusíveis auxiliar nº 1, com ganchos de acesso.

Está fixada ao polo positivo da bateria.

Caixa de fusíveis nº 2

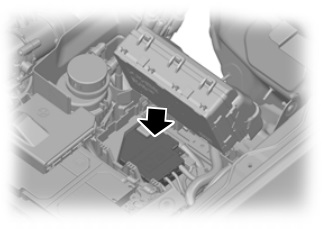

Localização da caixa de fusíveis nº 2, fixada ao polo positivo da bateria.

Localiza-se sob a caixa de fusíveis do compartimento do motor.

Diagramas da caixa de fusíveis

2019

Compartimento de passageiros
Diagrama da caixa de fusíveis do compartimento de passageiros, sob o motor.

Atribuição de fusíveis no compartimento de passageiros (2019)

Nr Amperagem [A] Descrição
Nr Amperagem [A] Descrição
1 – Não utilizado
2 7,5A Não utilizado (reserva)
3 20A Trava da porta do motorista
4 5A Não utilizado (reserva)
5 20A Amplificador de áudio da marca
6 10 A Não utilizado (reserva)
7 10 A Não utilizado (reserva)
8 10 A Buzina de segurança
9 10 A Telemática
10 5A Não utilizado (reserva)
11 5A Não utilizado (reserva)
12 7,5A Placa de controle eletrônico; Ar condicionado.
13 7,5A Painel de instrumentos; Módulo de controle da coluna de direção; Conector de interface de dados.
14 10 A Módulo de alimentação estendido (para módulo de retenção e módulo de ocupante)
15 10 A Módulo da porta; Conector de interface de dados.
16 15 A Trava dupla da porta traseira
17 5A Não utilizado (reserva)
18 5A Interruptor de ignição; Trava eletromagnética; Botão de partida.
Nr Amperagem [A] Descrição
19 7,5A Módulo de alimentação estendido (para módulo de retenção e módulo de ocupante)
20 7,5A Não utilizado (reserva)
21 5A Sensor de umidade e temperatura no carro
22 5A Não utilizado (reserva)
23 10 A Inversor; Interruptor de bloqueio da porta.
24 20A Travamento central
25 30A Vidro elétrico da porta do motorista
26 30A Não utilizado (reserva)
27 30A Não utilizado (reserva)
28 20A Amplificador de áudio
29 30A Não utilizado (reserva)
30 30A Não utilizado (reserva)
31 15A Não utilizado (reserva)
32 10 A Módulo transceptor de rádio; Sincronização remota da porta.
33 20A Unidade de áudio
34 30A Relé Run / Start
35 5A Não utilizado (reserva)
36 15A Espelho retrovisor interno com função de escurecimento automático; Controle de ajuste do espelho.
37 20A Não utilizado (reserva)
38 30A Vidros elétricos
Vão do motor
Diagrama de atribuição de fusíveis no compartimento de passageiros (2019).

Atribuição de fusíveis e relés na caixa de fusíveis (2019)

Nr Amperagem [A] Descrição
Nr Amperagem [A] Descrição
1 15 A Não utilizado
2 – Relé do solenoide de partida
3 5A Sensor de chuva
4 – Relé do motor do ventilador
5 20A Ponto de conexão de alimentação auxiliar 3 – console traseiro
6 – Relé das luzes de posição do reboque
7 20A Módulo de controle do sistema de tração
8 20A Válvula solenoide de purga do tanque; Válvula de fechamento de vapor de combustível; Válvula de purga do tanque; Válvulas de tempo variável 1 e 2; Sensores de oxigênio aquecidos.
9 – Relé do módulo de controle do trem de força
10 20A Ponto de conexão de alimentação auxiliar 1 – painel de instrumentos
11 15 A Bobinas de ignição
12 15 A Sistema de controle do ar condicionado; Aquecedor da transmissão; Bomba de água auxiliar; Controle da válvula de admissão; Embreagem do ventilador; Bomba de óleo; Bypass do turbocompressor.
13 15 A Não utilizado (reserva)
14 15 A Não utilizado (reserva)
15 – Relé Run / Start
16 20A Ponto de conexão de alimentação auxiliar 2 – painel de instrumentos
17 20A Ponto de conexão de alimentação auxiliar – compartimento de carga traseiro
18 10 A Não utilizado (reserva)
19 10 A Direção assistida elétrica
20 10 A Interruptor de controle de iluminação
21 5A Relé Run / Start
22 10 A Compressor do ar condicionado
23 7,5A Módulo de qualidade de tensão
24 10 A Não utilizado (reserva)
25 10 A Sistema de prevenção de bloqueio das rodas
26 10 A Não utilizado (reserva)
27 – Não utilizado
Nr Amperagem [A] Descrição
28 10 A Módulo de controle do sistema de tração
29 7,5 A Porta USB de carregamento
30 – Não utilizado
31 – Não utilizado
32 – Relé da bomba de combustível
33 – Relé da embreagem do ar condicionado
34 10 A Iluminação de ré do reboque
35 15A Não utilizado (reserva)
36 – Não utilizado
37 10 A Espelho retrovisor externo aquecido
38 – Pisca-pisca do reboque direito e relé das luzes de freio
39 – Pisca-pisca do reboque esquerdo e relé das luzes de freio
40 – Relé da iluminação de ré do reboque
41 – Relé da buzina
42 – Motor 4WD (tração nas quatro rodas) nº 2 relé
43 – Não utilizado
44 – Não utilizado
45 5A Não utilizado (reserva)
46 10 A Não utilizado (reserva)
47 10 A Interruptor do pedal do freio
48 20A Buzina
49 15 A Módulo de controle da transmissão; Bomba de óleo.
50 10 A Aquecimento do limpador
51 – Não utilizado
52 – Não utilizado
53 15 A Bloqueio do diferencial traseiro
54 – Não utilizado
55 – Não utilizado
86 – Relé do motor 4WD nº 1
Vão do motor, parte inferior

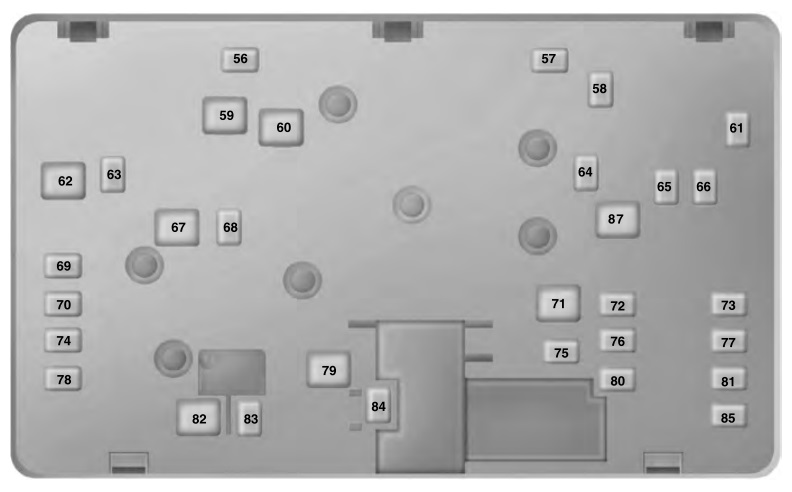

Diagrama de fusíveis e relés do compartimento do motor (2019).

Atribuição de fusíveis e relés na caixa de fusíveis (parte inferior) (2019)

Nº Amperagem [A] Descrição
Nº Amperagem [A] Descrição
56 15A Derivação do reboque esquerda e relé das luzes de travão
57 – Não utilizado
58 – Não utilizado
59 – Não utilizado
60 30A Módulo de controlo da bomba de combustível
61 – Não utilizado
62 50A Módulo de controlo da carroçaria 1 – iluminação
63 15A Derivação do reboque direita e relé das luzes de travão
64 30A Travões do reboque
65 20A Assento do condutor aquecido
66 25A Tração às quatro rodas
67 50A Módulo de controlo da carroçaria 2 – iluminação
68 30A Aquecedor do vidro traseiro
69 30A Válvulas do sistema de travagem antibloqueio
70 30A Assento do passageiro ajustável eletricamente
Nº Amperagem [A] Descrição
71 30A Luzes de posição do reboque
72 – Não utilizado
73 30A Módulo do reboque
74 30A Assento do condutor com apoio
75 – Não utilizado
76 – Não utilizado
77 – Não utilizado
78 – Não utilizado
79 40A Motor do ventilador
80 20A Assento do passageiro aquecido
81 40A Inversor
82 60A Bomba do sistema de travagem antibloqueio
83 30A Motor do limpa para-brisas
84 30A Bobina do motor de ignição
85 – Não utilizado
87 40A Módulo do reboque
Caixa de fusíveis auxiliar nº 1 (na bateria)
Nº Amperagem [A] Descrição
1 225A Alternador
2 125A Direção assistida eletrónica
Caixa de fusíveis auxiliar nº 2 (sob a caixa de fusíveis)
Nº Amperagem [A] Descrição
1 – Não utilizado
2 125A Módulo de controlo da carroçaria
3 50A Módulo de qualidade de tensão (fornece ponto livre da luz traseira, câmara de marcha-atrás, ecrã head-up, interruptor 4×4, módulo de processamento de imagem e radar de controlo de velocidade adaptativo).
4 – Barramentos de distribuição para a caixa de fusíveis

Ford Ranger – Esquema de fusíveis

Ano de fabrico: 2020

LOCALIZAÇÕES DOS FUSÍVEIS

Localizações dos fusíveis para veículos fabricados em 2020.

A – Fusível auxiliar de alta corrente.
B – Fusível no compartimento do motor (veículos com direção assistida hidráulica)/fusível no compartimento do motor (veículos com direção assistida eletrónica).
C – Fusível na cabine.
D – Fusível de alta corrente (sob o fusível do compartimento do motor) (se presente).

Fusível no compartimento do motor

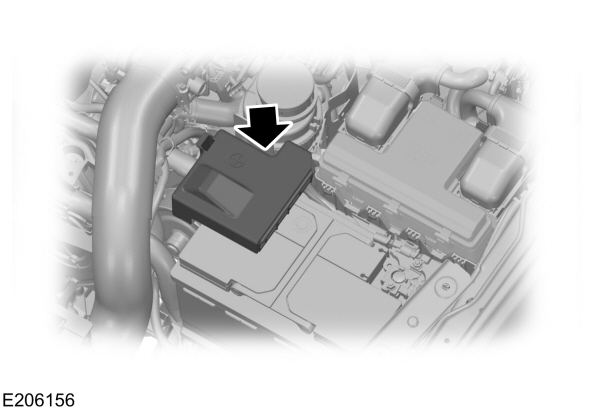

Diagrama do fusível auxiliar de alta corrente no compartimento do motor.
Diagrama do fusível do compartimento do motor para direção hidráulica.

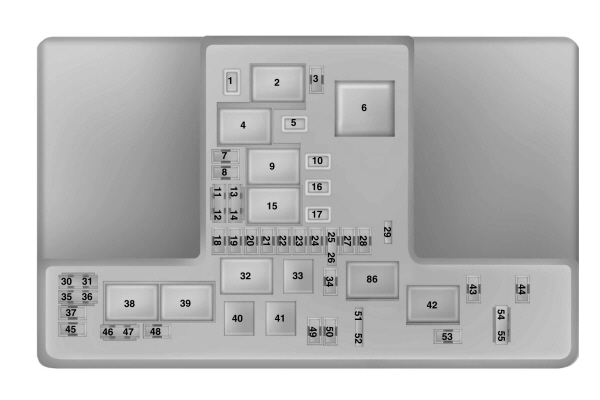

Fusível no compartimento do motor – veículos com direção assistida eletrónica

Diagrama do fusível do motor para veículos com direção assistida eletrónica.

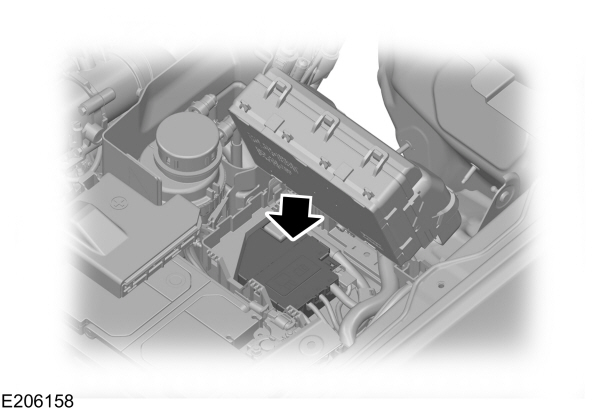

Fusível de alta corrente

Diagrama do fusível auxiliar de alta corrente no compartimento do motor.

Fusível na cabine

Diagrama do fusível na cabine, detalhando componentes elétricos.

Veículos fabricados de 09.03.2020 a 15.11.2020

Fusível de alimentação – veículos com direção assistida hidráulica

Diagrama do fusível de alimentação para direção assistida hidráulica.
Número Ampere [A] Descrição
Número Ampere [A] Descrição
F1 60 A1 Alimentação do fusível na cabine (bateria).
F2 60 A1 Alimentação do fusível na cabine (bateria).
F3 50 A1 Ventilador de arrefecimento do motor (2,5L).
60 A1 Módulo de controlo das velas de incandescência (2,2L).
F4 40 A1 Módulo do sistema de travagem antibloqueio.
F5 30 A1 Vidros elétricos (dianteiros e traseiros).
F6 – Não utilizado.
F7 – Não utilizado.
F8 – Não utilizado.
F9 20 A1 Acendedor de cigarros.
F10 20 A1 Fusível auxiliar no painel de instrumentos.
F11 30 A1 Motor do ventilador.
F12 25 A1 Alimentação do motor de tração às quatro rodas (4WD).
F13 20 A1 Eletroíman do motor de arranque.
F14 20 A1 Aquecimento do vidro traseiro.
F15 15 A2 Vela do evaporador. (2,2L)
F16 10 A2 Embraiagem do ar condicionado.
F17 25 A1 Vidros elétricos (dianteiros).
F18 25 A2 Motor do limpa para-brisas dianteiro.
F19 – Não utilizado.
F20 – Não utilizado.
F21 15 A2 Buzina.
F22 10 A2 Injetores.
F23 10 A2 Válvula eletromagnética para bloqueio do diferencial.
F24 – Não utilizado.
Número Ampere [A] Descrição
F25 15 A2 Bobinas de ignição. (2,5L); Sensor de temperatura e fluxo de ar (TMAF). (2,2L); Módulo das velas de incandescência. (2,2L); Válvula de controlo de vácuo (VCV). (2,2L); Válvula de regulador eletrónico de vácuo (EVRV). (2,2L).
F26 7,5 A2 Módulo de controlo eletrónico (ECM).
F27 – Não utilizado.
F28 10 A2 Sensores de escape; (2,5L) Bobinas de relé.
F29 15 A2 Módulo de controlo eletrónico (ECM).
F30 – Não utilizado.
F31 20 A2 Fusível auxiliar (consola traseira).
F32 5 A2 Interruptor de pressão do sistema de ar condicionado. (2,5L) (2,2L)
F33 – Não utilizado.
F34 – Não utilizado.
F35 20 A2 Alimentação do fusível na cabine (ignição).
F36 5 A2 Módulo do sistema de travagem antibloqueio.
F37 10 A2 Ajuste da posição dos faróis.
F38 20 A2 Assento aquecido.
F39 10 A2 Espelhos ajustáveis eletricamente.
F40 10 A2 Bomba do evaporador. (2,2L)
F41 – Não utilizado.
F42 10 A2 Sirene de alarme.
F43 – Não utilizado.
F44 – Não utilizado.
F45 25 A2 Módulo do sistema de travagem antibloqueio.
F46 20 A2 Isolador de bateria.
F47 40 A1 Módulo de reboque.
F48 – Não utilizado.
F49 – Não utilizado.
F50 5 A2 Relé de ignição; Bobinas de relé.
F51 20 A1 Gancho de reboque.

1Fusível tipo J.

2Minifusível.

Número do relé Descrição
Número do relé Descrição
R1 Não utilizado.
R2 Ligar ou desligar os limpa para-brisas.
R3 Buzina.
R4 Embraiagem do ar condicionado.
R5 Bloqueio do diferencial.
R6 Movimento rápido ou lento dos limpa para-brisas.
R7 Baixa velocidade do ventilador de arrefecimento do motor. (2,5L)
R8 Alta velocidade do ventilador de arrefecimento do motor. (2,5L)
R9 Bomba flex-fuel. (2,5L) Vela de ignição do evaporador. (2,2L)
R10 Aquecimento do vidro traseiro.
R11 Não utilizado.
R12 Não utilizado.
R13 Manutenção da alimentação do módulo de controlo eletrónico (ECM).
Número do relé Descrição
R14 Arranque.
R15 Motor 2 do sistema de tração às quatro rodas (4WD) (sentido horário).
R16 Motor 1 do sistema de tração às quatro rodas (4WD) (sentido anti-horário).
R17 Motor do sistema de tração às quatro rodas (4WD).
R18 Sirene do sistema de aviso.
R19 Motor de arranque.
R20 Não utilizado.
R21 Não utilizado.
R22 Não utilizado.
R23 Não utilizado.
R24 Não utilizado.
R25 Não utilizado.
R26 Motor do ventilador.
R27 Não utilizado.

Fusível na cabine – veículos com direção assistida hidráulica

Diagrama do minifusível na cabine para direção assistida hidráulica.
Localização dos fusíveis Corrente Elemento protegido
Localização dos fusíveis Corrente Elemento protegido
F56 20 A3 Bomba de combustível.
F57 – Não utilizado.
F58 – Não utilizado.
F59 5 A3 Sistema passivo anti-roubo (PATS).
F60 10 A3 Iluminação interior; Grupo de interruptores na porta do condutor; Luzes ambiente; Luzes do limiar; Transmissão automática; Iluminação do espaço para os pés;
F61 – Não utilizado.
F62 5 A3 Módulo do sensor de chuva.
F63 – Não utilizado.
F64 – Não utilizado.
F65 – Não utilizado.
F66 20 A3 Destrancamento da porta do condutor, massa do fecho central duplo.
F67 5 A3 Interruptor das luzes de STOP.
F68 – Não utilizado.
F69 5 A3 Grupo de piscas; Módulo de controlo integrado (ICM).
F70 20 A3 Fecho central.
F71 5 A3 Ar condicionado.
Localização dos fusíveis Corrente Elemento protegido
F72 7,5 A3 Sirene de alarme.
F73 5 A3 Sistema de diagnóstico a bordo (OBD) II.
F74 20 A3 Luzes de máximos.
F75 15 A3 Faróis de nevoeiro dianteiros.
F76 10 A3 Iluminação de marcha-atrás; Espelho retrovisor.
F77 20 A3 Bomba do lavador.
F78 5 A3 Interruptor de ignição.
F79 15 A3 Não utilizado (reserva).
F80 20 A3 Sistema de áudio.
F81 5 A3 Sensor de movimento interior.
F82 20 A3 Massa da bomba do lavador.
F83 20 A3 Massa do fecho central.
F84 20 A3 Destrancamento da porta do condutor; Massa do fecho central duplo.
F85 7,5 A3 Grupo de piscas; Módulo de assistência ao estacionamento; Sistema de ar condicionado com controlo manual.
F86 10 A3 Sistema de segurança; Luz indicadora de desativação do airbag do passageiro.
F87 – Não utilizado.
F88 – Não utilizado.
F89 – Não utilizado.

3Minifusível.

Fusível de alimentação – veículos com direção assistida eletrónica

Diagrama do minifusível de alimentação para direção assistida eletrónica.
Localização dos fusíveis Corrente Elemento protegido
Localização dos fusíveis Corrente Elemento protegido
1 15 A4 Não utilizado (reserva).
2 – Relé do eletroíman do motor de arranque.
3 5 A4 Sensor de chuva.
4 – Relé do motor do ventilador.
5 20 A4 Fusível auxiliar.
6 – Relé do aquecimento do filtro de combustível com separador de água (2,0L).
– Não utilizado (2,2L, 3,2L).
7 20 A5 Módulo de controlo do grupo motopropulsor.
8 20 A5 Controlo da válvula de bypass do arrefecedor do sistema de recirculação dos gases de escape (EGR) – válvula eletromagnética de vácuo (2,0L); Válvula de controlo de volume (2,2L, 3,2L); Válvula de bypass do arrefecedor do sistema de recirculação dos gases de escape (EGR) (2,2L, 3,2L); Sensor de temperatura e fluxo de ar (2,2L, 3,2L); Sonda Lambda universal (2,2L, 3,2L).
9 – Relé do módulo de controlo do grupo motopropulsor.
10 20 A4 Fusível auxiliar.
11 15 A6 Módulo das velas de incandescência (2,0L); Não utilizado (reserva) (3,2L sem controlo de emissões); Sensor NOx; Sensor de partículas (2,0L, 3,2L com sistema de controlo de emissões).
12 15 A6 Atuador da válvula de bypass do turbocompressor (2,0L); Atuador da válvula de escape (2,0L); Compressor do sistema de ar condicionado e válvula de controlo (2,0L); Bomba de líquido de arrefecimento (2,0L); Motor do ventilador; Módulo das velas de incandescência (2,2L, 3,2L).
13 15 A6 Não utilizado (reserva).
14 15 A6 Aquecimento do sistema de ventilação do cárter de óleo (2,0L); Não utilizado (reserva) (2,2L, 3,2L).
15 – Motor de arranque.
16 20 A4 Fusível auxiliar.
17 20 A4 Fusível auxiliar.
18 10 A5 Bobina do relé da bomba de combustível (2,2L, 3,2L); Não utilizado (reserva) (2,0L).
19 10 A5 Sistema de assistência eletrónica à direção.
20 10 A5 Módulo de controlo dos faróis; Ajuste da posição dos faróis.
21 15 A5 Módulo de controlo da transmissão.
22 10 A5 Compressor do sistema de ar condicionado.
23 7,5 A5 Câmara do sistema de marcha-atrás; Radar do sistema de controlo de velocidade adaptativo; Módulo de visualização head-up; Módulo de processamento de imagem A (IPMA) (veículos sem sistema Start-Stop); Módulo de qualidade de tensão (veículos com sistema Start-Stop).
24 10 A5 Não utilizado (reserva) (2,0L); Interruptor de pressão do sistema de ar condicionado, veículos com motor diesel com transmissão manual (2,2L, 3,2L).
25 10 A6 Sistema de travagem antibloqueio.
26 10 A6 Tacógrafo.
27 – Não utilizado.
Localização dos fusíveis Corrente Elemento protegido
28 10 A5 Módulo de controlo do grupo motopropulsor.
29 – Não utilizado.
30 – Não utilizado.
31 – Não utilizado.
32 – Relé da bomba de combustível.
33 – Embraiagem do ar condicionado.
34 15 A5 Luz de travão central montada na parte superior.
35 15 A5 Módulo de controlo da transmissão.
36 – Não utilizado.
37 10 A5 Espelho retrovisor exterior aquecido.
38 – Não utilizado.
39 – Relé de alimentação do sistema de tração às quatro rodas (4WD).
40 – Relé das luzes de travão centrais montadas na parte superior.
41 – Buzina.
42 – Relé do motor nº 2 do sistema de tração às quatro rodas (4WD).
43 15 A5 Módulo de controlo da dosagem do redutor.
44 5 A5 Não utilizado (reserva).
45 5 A5 Alimentação da bobina do relé do aquecimento do filtro de combustível com separador de água (2,0L); Não utilizado (reserva) (2,2L, 3,2L).
46 10 A6 Não utilizado (reserva).
47 10 A6 Interruptor do pedal do travão.
48 20 A5 Buzina.
49 20 A5 Bloqueio da coluna de direção.
50 15 A5 Módulo de controlo da dosagem do redutor.
51 – Não utilizado.
52 – Não utilizado.
53 15 A5 Bloqueio do diferencial traseiro.
54 10 A6 Módulo de controlo da dosagem do redutor.
55 10 A6 Módulo de controlo da dosagem do redutor.
86 – Relé do motor nº 1 do sistema de tração às quatro rodas (4WD).

4Fusível tipo M.

5Minifusível 2.

6Minifusível 3.

Fusível de cartucho montado na bateria

Diagrama do fusível de cartucho montado na bateria, minifusível 3.
Localização dos fusíveis Corrente Elemento protegido
1 225 A Alternador (2,2L, 3,2L).
300 A Alternador (2,0L).
2 125 A Sistema de assistência eletrónica à direção.

Fusível de alta corrente

Diagrama do fusível de alta corrente, incluindo minifusível 3.
Localização dos fusíveis Corrente Elemento protegido
1 70 A Velas de incandescência – Diesel.
2 125 A Módulo de controlo dos sistemas da carroçaria.
3 50 A Módulo de controlo dos sistemas da carroçaria (veículos sem sistema Start-Stop); Módulo de qualidade de tensão – câmara de assistência ao estacionamento traseiro. Sistema de controlo de velocidade adaptativo; Módulo de visualização head-up; Módulo de processamento de imagens A (IPMA) (veículos com sistema Start-Stop).
4 – Barramento de distribuição para o fusível de alimentação.
5 100 A Aquecedor auxiliar elétrico.

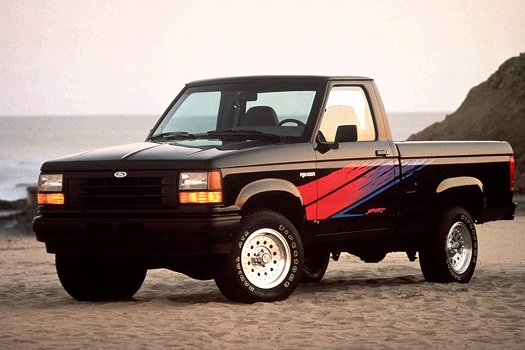

Sobre o Ford Ranger (1983-2022)

O Ford Ranger é um modelo popular de pick-up, fabricado desde 1983. Este automóvel é conhecido pela sua robustez e fiabilidade, o que o torna ideal tanto para trabalho como para lazer. Ao longo dos anos de produção, o Ford Ranger passou por várias gerações, cada uma delas trazendo melhorias no design, tecnologia e desempenho. As opções de motorização variaram dependendo do mercado e do ano de fabrico, incluindo motores a gasolina e diesel com diferentes cilindradas e potências. O Ford Ranger é apreciado pela sua capacidade de lidar com terrenos difíceis e cargas pesadas, o que o torna um veículo versátil para diversas necessidades.

Esquema da caixa de fusíveis do Ford Ranger

Esta página apresenta o esquema da caixa de fusíveis para o modelo Ford Ranger, essencial para a identificação e substituição de fusíveis. A caixa de fusíveis está geralmente localizada no compartimento do motor ou sob o painel de instrumentos, dependendo do modelo específico e do ano de fabrico. Os esquemas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico do veículo. A caixa de fusíveis é crucial para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral da sua disposição e conteúdo.

João Ferreira

João Ferreira

O meu nome é João Ferreira e sou apaixonado por mecânica automóvel e sistemas elétricos de veículos. Há vários anos estudo e analiso caixas de fusíveis, relés e diagramas elétricos de diferentes marcas e modelos de automóveis. Criei este site para reunir, de forma clara e organizada, esquemas de fusíveis e informações técnicas que ajudam motoristas e entusiastas a identificar rapidamente o fusível correto no seu veículo. O meu objetivo é tornar a informação técnica mais acessível e facilitar pequenas reparações ou diagnósticos elétricos no dia a dia. 🔧🚗
