Ford Taurus (1985-2019) – caixa de fusíveis
Diagrama de fusíveis e relés – Ford Taurus
Aplica-se a veículos fabricados nos anos:
1985, 1986, 1987, 1988, 1989, 1990, 1991.

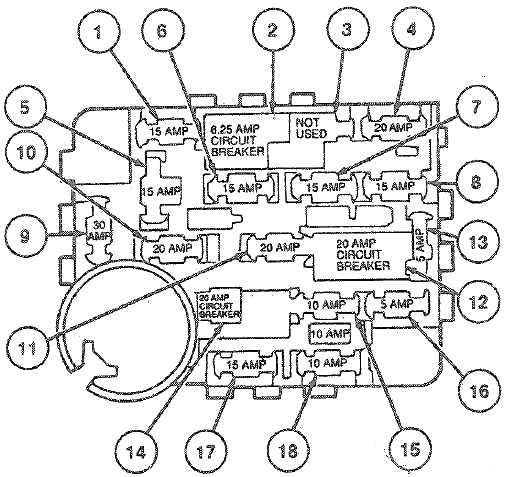

Fusível do compartimento de passageiros
A caixa de fusíveis está localizada sob o painel de instrumentos, à esquerda do volante.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 15 | Luzes traseiras, luzes de freio, piscas dianteiros e traseiros, piscas do painel de instrumentos, controle de velocidade |
| 2 | 7,5 | Disjuntor: motor do limpador dianteiro, módulo do limpador intermitente, motor do lavador dianteiro |
| 3 | – | Não utilizado |
| 4 | 20 | 1993-1994: Luzes de estacionamento dianteiras, luzes laterais e traseiras, sinal sonoro “Luzes acesas”, lâmpada laser dianteira (sable) |
| 15 | 1985-1992: Luzes dianteiras, laterais e traseiras, sinal sonoro “Luzes acesas”, lâmpada laser dianteira (sable) | |
| 5 | 15 | Painel de instrumentos eletrônico, interruptor de desembaçamento do vidro traseiro, pisca-pisca eletrônico, luzes de ré, sensor de oxigênio aquecido (H02S), módulo de acesso iluminado/sem chave, solenóide de travamento do freio, processador de controle de travamento eletrônico da porta |
| 6 | 15 | Motores do limpador e lavador do vidro traseiro (perua), módulo de diagnóstico, sinal de advertência, iluminação do interruptor do farol (sable), iluminação do relógio, iluminação do rádio, iluminação do controle EATC, relé de alimentação do vidro, amplificador de controle de velocidade |
| 7 | 15 | Faróis de neblina |
| 1992-1994: Módulo do airbag | ||
| 8 | 15 | Relógio, memória do rádio, luz do porta-luvas, luz do porta-malas, iluminação do painel de instrumentos, luzes internas, módulo de acesso iluminado/sem chave, espelhos elétricos, luzes do compartimento do motor, gongo da chave de ignição |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 9 | 30 | Motor do ventilador, regulador de velocidade do ventilador (EATC) (1985-91) |
| 10 | 20 | Flash-to-Pass, faróis altos e luz indicadora |
| 11 | 20 | Rádio, amplificador de áudio premium, motor da antena, interruptor de backup do rádio |
| 12 | 20 | Disjuntor: acendedor de cigarros, relé da buzina, buzina, |
| 1993-94: Não utilizado | ||
| 13 | 5 | Iluminação do painel de instrumentos, display do rádio, iluminação do porta-luvas, display de controle EATC, iluminação do interruptor de desembaçamento do vidro traseiro, iluminação do interruptor do limpador, iluminação do interruptor do farol, display do relógio, iluminação PRNDL |
| 14 | – | Não utilizado |
| 15 | 10 | Iluminação da placa de licença, luzes de posição laterais e traseiras |
| 16 | 5 | Painel de instrumentos eletrônico, controle EATC |
| 17 | 15 | Embreagem do compressor EATC, atuador da porta de mistura, embreagem do compressor do ar condicionado |
| 18 | 10 | Módulo de iluminação automática, luzes de advertência do painel de instrumentos, relé de baixo nível de óleo, sinal sonoro |

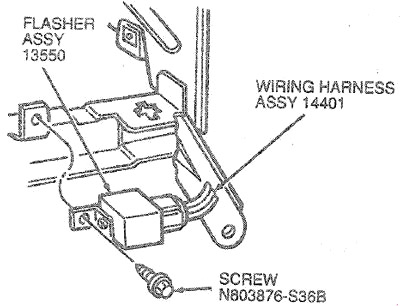

Posição das luzes
O pisca-pisca eletrônico e o pisca-alerta são fixados ao reforço inferior do painel de instrumentos à esquerda com um parafuso (acima da caixa de fusíveis).

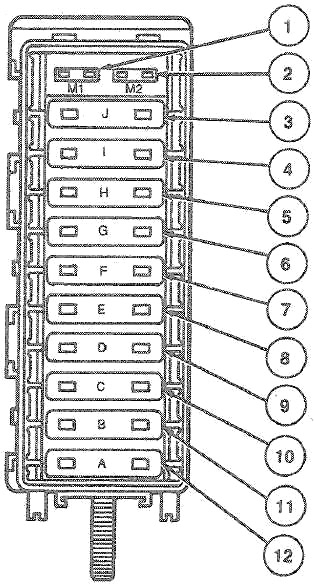

Fusível do compartimento do motor
Localizado no lado do motorista, no compartimento do motor.
| Número | Ampères [A] | Descrição |
|---|---|---|
| 1 | 10 | Bobina de ignição |
| 2 | 10 | Canal de acessórios |
| 3 | 40 | Bloqueio de energia/janela |
| 4 | 40 | Sistema de freio antibloqueio |
| 5 | 40 | Desembaçador traseiro |
| 6 | 30 | Módulo antibloqueio |
| 7 | 60 | Faróis |
| 8 | 40 | Painel de fusíveis |
| 9 | 60 | Ventilador de arrefecimento do motor |
| 10 | 30 | Controle eletrônico do motor, módulo de controle do sistema de transmissão (1994), relé da bomba de combustível (1994) |
| 11 | 60 | Interruptor de ignição/motor do ventilador |
| 12 | 60 | Interruptor de ignição/motor do ventilador |
A posição e os valores dos fusíveis e disjuntores que não estão nos painéis são mostrados na tabela de diagramas de circuitos de proteção abaixo.
| Fusível | Amperagem | Localização |
|---|---|---|
| Saída do alternador | 12 | Perto do painel de distribuição de energia |
| Circuito de detecção de tensão do alternador | 18 | Perto do painel de distribuição de energia |
| Para-brisa aquecido | 18 | Perto do relé do para-brisa aquecido |
Diagrama de fusíveis e relés – Ford Taurus
Aplica-se a veículos fabricados nos anos:
1995, 1996, 1997, 1998, 1999.

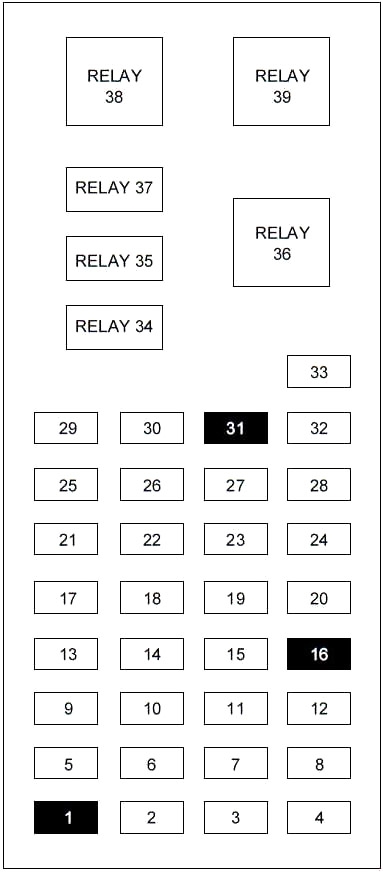

Fusíveis da cabine
O painel de fusíveis está localizado abaixo e à esquerda do volante, perto do pedal do freio. Remova a tampa do painel para acessar os fusíveis.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | — | Não utilizado |
| 2 | 5 | Iluminação do painel de instrumentos |
| 3 | 10 | Farol esquerdo baixo |
| 4 | 10 | Farol direito baixo |
| 5 | 5 | Instrumento de controle, atuador de travamento da transmissão, desembaçador traseiro |
| 6 | 15 | Sensor TR, luzes de ré, luzes diurnas, controle de climatização, interruptor MLPS, controle de velocidade |
| 7 | 10 | Sensor TR, relé do motor de partida, interruptor MLPS |
| 8 | 5 | Antena de potência, unidade de controle do rádio, GEM |
| 9 | 10 | ABS, monitor central de temperatura |
| 10 | 20 | Relé PCM, bobina de ignição, rádio, sistema antifurto passivo |
| 11 | 5 | Instrumento de controle, indicador do airbag |
| 12 | 5 | Painel de instrumentos, luzes autolamp, interruptor de controle da transmissão, painel de controle integrado, GEM |
| 13 | 5 | Unidade de controle eletrônico (ECU), motor do ventilador, airbag, controle eletrônico automático de temperatura |
| 14 | 5 | Módulo de controle de direção semi-ativa, indicador de falha da lâmpada |
| 15 | 10 | Interruptor multifuncional (pisca-pisca) |
| 16 | — | Não utilizado |
| 17 | 30 | Limpador/lavador dianteiro |
| 18 | 5 | Interruptor dos faróis |
| 19 | 15 | Limpador/lavador traseiro |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 20 | 5 | Painel de controle integrado, entrada remota, telefone, GEM |
| 21 | 20 | Acendedor de cigarros |
| 22 | 5 | Espelhos elétricos, antena elétrica, luz do porta-malas, luz do carro |
| 23 | 5 | GEM, sistema do limpador, direção assistida variável, entrada remota, proteção contra roubo |
| 24 | 5 | RCC, tacômetro, painel de controle integrado, módulo eletrônico de controle automático de temperatura |
| 25 | 10 | Conector de dados (DLC) |
| 26 | 15 | Porta-malas |
| 27 | 10 | Relé de economia de bateria |
| 28 | 15 | Controle de velocidade, luz de freio |
| 29 | 15 | Interruptor multifuncional (perigo) |
| 30 | 15 | Faróis altos, luzes diurnas, instrumento de controle |
| 31 | 5 | Alimentação da luz traseira |
| 32 | 10 | Painel de controle integrado, espelhos aquecidos |
| 33 | 5 | Vidros elétricos, iluminação da fechadura |
| Relés | ||
| 34 | Relé de economia de bateria | |
| 35 | Relé de destravamento da porta do motorista | |
| 36 | Relé de desembaçamento do vidro traseiro | |
| 37 | Relé de iluminação interna | |
| 38 | Relé de abaixamento do vidro com um toque | |
| 39 | Relé de atraso de acessórios | |
Fusíveis do compartimento do motor
A caixa elétrica está localizada no compartimento do motor, perto da bateria. A caixa elétrica contém fusíveis de alta corrente que protegem os principais circuitos elétricos do veículo contra sobrecarga.

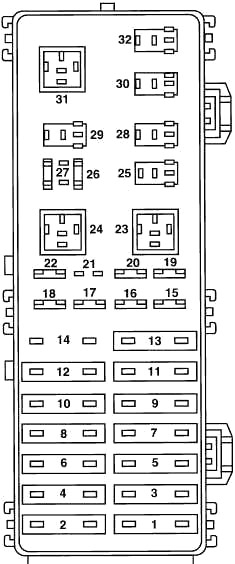

Diagrama 1995-1996
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 40 | Bloqueio de conexão |
| 2 | 30 | Alimentação EWG |
| 3 | 40 | Partida |
| 4 | 30 | Bloqueio de alimentação |
| 5 | 40 | Partida |
| 6 | 30 | Assentos elétricos |
| 7 | 40 | Desembaçador do vidro traseiro |
| 8 | 30 | Bomba de calor |
| 9 | 40 | Ventilador de arrefecimento |
| 10 | 20 | Bomba de combustível |
| 11 | 40 | Motor do ventilador |
| 12 | 20 | Suspensão semi-ativa |
| 13 | 40 | Módulo ABS |
| 14 | 20 | Rádio |
| 15 | 15 | Luzes diurnas |
| 16 | 10 | Airbag |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 17 | 20 | Rádio |
| 18 | 30 | Faróis |
| 19 | 15 | Buzina |
| 20 | 15 | Luzes de estacionamento |
| 21 | – | Não utilizado |
| 22 | 30 | Faróis |
| 26 | 30 | Alternador |
| 27 | 10 | Potência Hego |
| Relés | ||
| 23 | Relé do motor do ventilador | |
| 24 | Relé de estacionamento do limpador | |
| 25 | Relé do limpador | |
| 28 | Relé do motor do pulverizador | |
| 29 | Relé da buzina | |
| 30 | Relé dos faróis automáticos | |
| 31 | Relé do motor de partida | |
| 32 | Relé de estacionamento da lâmpada automática | |

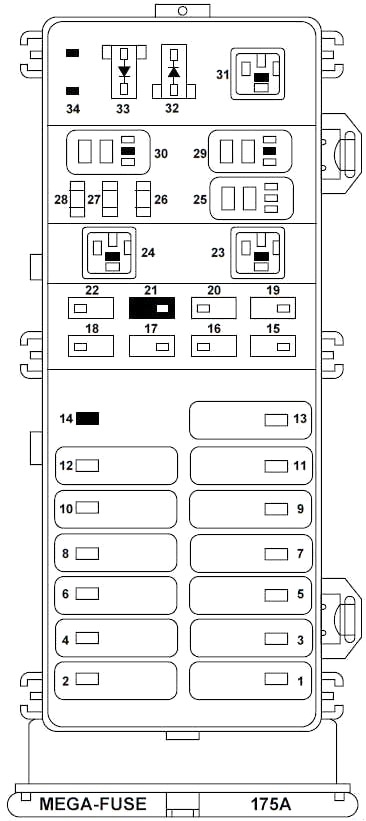

Diagrama 1997-1999
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 40 | Painel de conexão de fusíveis |
| 2 | 30 | Relé PCM |
| 3 | 40 | Interruptor de ignição, relé do motor de partida |
| 4 | 30 | Relé de atraso de acessórios, tomada de energia |
| 5 | 40 | Chave de ignição |
| 6 | — | Não utilizado |
| 7 | 40 | Relé de desembaçamento do vidro traseiro |
| 8 | 30 | Solenóide Thermactor Air ByPass, relé semicondutor EAM |
| 9 | 40 | Relé do ventilador de arrefecimento de alta velocidade, relé do ventilador de arrefecimento de baixa velocidade |
| 10 | 20 | Relé da bomba de combustível |
| 11 | 40 | Relé do motor do ventilador |
| 12 | 20 | Módulo de controle semi-ativo |
| 13 | 40 | Módulo de controle ABS |
| 14 | — | Não utilizado |
| 15 | 15 | Módulo de luzes diurnas (DRL) |
| 16 | 10 | Unidade de controle eletrônico (ECU) |
| 17 | 20 | Unidade de controle traseira, trocador de CD |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 18 | 30 | Módulo de controle ABS |
| 19 | 15 | Relé da buzina, módulo de controle do motor (PCM) |
| 20 | 15 | Interruptor dos faróis, relé das luzes de estacionamento |
| 21 | — | Não utilizado |
| 22 | 30 | Relé das luzes automáticas, interruptor multifuncional, interruptor dos faróis |
| 25 | — | Relé da embreagem do ar condicionado |
| 26 | 30 | Gerador |
| 27 | 10 | Relé da embreagem do ar condicionado |
| 28 | 15 | Sensores de oxigênio aquecidos, ventilação do tanque |
| Relés | ||
| 23 | Relé do motor do ventilador | |
| 24 | Relé do motor de partida | |
| 29 | Relé da bomba de combustível | |
| 30 | Relé PCM | |
| 31 | Relé do ventilador de arrefecimento de baixa velocidade | |
| Diodo | ||
| 32 | Diodo PCM | |
| 33 | Diodo da embreagem do ar condicionado | |
| 34 | Não utilizado | |
Diagrama de fusíveis e relés – Ford Taurus
Aplica-se a veículos fabricados nos anos:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

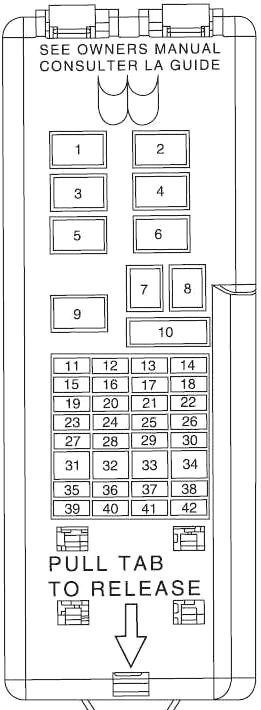

Diagrama do painel de fusíveis do painel de instrumentos
O painel de fusíveis está localizado abaixo e à esquerda do volante, perto do pedal do freio. Remova a tampa do painel para acessar os fusíveis.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 7 | 40 | 1999-2002: Alimentação da grade do desembaçador traseiro |
| 2003-2007 | ||
| Alimentação da grade do desembaçador traseiro (somente perua) | ||
| Alimentação da bobina do relé do desembaçador traseiro (somente sedã) | ||
| 20 | 2004-2005: | |
| Alimentação da grade do desembaçador traseiro (somente perua) | ||
| Alimentação da bobina do relé do desembaçador traseiro (somente sedã) | ||
| 2006-2007: Alimentação da bobina do relé do desembaçador traseiro | ||
| 8 | 40 | Motor do ventilador |
| 10 | 30 | Disjuntor: assentos elétricos, acessórios atrasados, pedais ajustáveis (1999-2004) |
| 11 | 15 | 1999-2003: Painel de controle integrado (ICP), controle do limpador traseiro, limpador dianteiro, telefone celular, iluminação do interruptor do passageiro, GEM, motor do limpador traseiro |
| 10 | 2004-2006: Faróis direitos | |
| 2007: Faróis esquerdos | ||
| 12 | 10 | 1999-2003: Espelhos aquecidos, interruptor do desembaçador traseiro |
| 15 | 2004-2007: Faróis de neblina | |
| 13 | 20 | 1999-2003: Acendedor de cigarros, ponto de alimentação auxiliar |
| 2004-2007: Não utilizado | ||
| 14 | — | Não utilizado |
| 15 | 30 | 1999-2003: Motor dos limpadores dianteiros |
| 10 | 2004-2006: Faróis esquerdos | |
| 2007: Faróis direitos | ||
| 16 | 15 | 1999-2003: Alimentação do pisca-pisca e GEM, alimentação do painel de controle integrado (ICP), memória RCC, painel de instrumentos |
| 2004-2007: Não utilizado | ||
| 17 | 15 | Luz de freio, interruptor de desativação do controle de cruzeiro |
| 18 | 15 | 1999-2003: Não utilizado |
| 2004-2007: Luzes de posição, PWM (iluminação de fundo), lâmpadas automáticas | ||
| 19 | 10 | 1999-2003: Não utilizado |
| 2004-2007: Espelhos aquecidos, indicador do interruptor do desembaçador traseiro | ||
| 20 | 10 | 1999-2003: Não utilizado |
| 2004-2007: Cintos de segurança (módulo do airbag/módulo OCS) | ||
| 21 | 15 | 1999-2003: Não utilizado |
| 2004-2007: Sensor de fluxo da transmissão (interruptor de posição da transmissão) | ||
| 22 | 20 | 1999-2003: Solenóide de liberação da tampa do compartimento, relé de travamento/destravamento |
| 15 | 2004-2007: Bomba do lavador dianteiro, espelho eletrocrômico, bússola, painel de instrumentos (RUN/ACC), lógica do painel de controle integrado (ICP), limpador traseiro (somente perua), lavador traseiro (somente perua) | |
| 23 | 10 | 1999-2003: Módulo do airbag, transmissor PATS |
| 30 | 2004-2007: Motor do limpador dianteiro | |
| 24 | 15 | 1999-2002: Relé de passagem |
| 2003-2007: Não utilizado | ||
| 25 | 2 | 1999-2003: Relé PCM, relé da bomba de combustível (2002-2003) |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 20 | 2004-2007: Ponto de potência | |
| 26 | 10 | 1999-2003: espelhos, antena de potência, módulo de tensão de pulso, lâmpada da tampa do compartimento do motor, economia de bateria |
| 20 | 2004-2007: Travas elétricas, liberação da tampa traseira (perua) / porta-malas (sedã) | |
| 27 | 10 | 1999-2003: Piscas e luzes de advertência, painel de controle integrado (ICP), transmissor FFV, GEM |
| 2004-2007: Sistema de freio antibloqueio (ABS), controle de velocidade, controle de tração, travamento da transmissão do freio, interruptor de funções do ar condicionado (somente ar condicionado manual), porta de mistura de temperatura (somente ar condicionado manual), mangueira de desembaçamento | ||
| 28 | 10 | 1999-2003: Bobina do relé do motor do ventilador, lógica EATC, luzes da cabine (2002-2003) |
| 15 | 2004-2007: Piscas, luzes de ré | |
| 29 | 15 | 1999-2003: Luzes automotivas, luzes de posição (2002-2003), PWM (2002-2003), interruptor dos faróis |
| 20 | 2004-2007: Acendedor de cigarros | |
| 30 | 15 | 1999-2003: Buzina e interruptor da buzina, conector OBD II |
| 10 | 2004-2007: iluminação externa, economia de bateria, espelhos elétricos, lâmpada do painel de instrumentos, antena de potência (somente perua), módulo de tensão de pulso (somente perua) | |
| 31 | 10 | 1999-2003: Não utilizado |
| 2004-2007: Bobina do relé do motor do ventilador, lógica do controle eletrônico automático de temperatura (EATC), lâmpada da cabine | ||
| bobina do relé | ||
| 32 | 10 | 1999-2003: ABS, bobina do relé DRL, atuador de controle de velocidade, interruptor de controle de tração, interruptor de seleção de aquecimento AC, atuador da porta de mistura, travamento da transmissão do freio, bobina do relé de desembaçamento do vidro traseiro (2002-2003) |
| 2004-2007: Cluster, módulo de combustível Flex, lógica ICP, módulo de alarme passivo (alimentação GEM), bússola | ||
| 33 | 15 | 1999-2003: Não utilizado |
| 2004-2007: Sinal de advertência, alimentação do cluster, alimentação do ICP, EATC | ||
| 34 | 5 | 1999-2003: Não utilizado |
| 2004-2007: lógica GEM | ||
| 35 | 10 | 1999-2003: Não utilizado |
| 2004-2007: Iluminação de fundo, iluminação do cinzeiro (2005-2007) | ||
| 36 | 15 | 1999-2003: Piscas, luzes de ré |
| 2 | 2004-2007: Relé do módulo de controle do sistema de transmissão (PCM), relé da bomba de combustível, embreagem do ar condicionado | |
| 37 | 15 | 1999-2003: Interruptor de posição da transmissão |
| 25 | 2004-2007: Lâmpada automática, luzes diurnas (DRL), Flash-to-pass, interruptor dos faróis | |
| 38 | 5 | 1999-2003: Interruptor de inatividade do GEM Park |
| 15 | 2004-2007: Buzina, conector de diagnóstico (OBD II) | |
| 39 | — | Não utilizado |
| 40 | — | Não utilizado |
| 41 | — | Não utilizado |
| 42 | — | Não utilizado |
| Relés | ||
| 1 | Relé de atraso de acessórios | |
| 2 | Relé de um toque do motorista | |
| 3 | Relé do motor do ventilador | |
| 4 | Relé dos piscas | |
| 5 | Não utilizado | |
| 6 | Não utilizado | |
| 9 | Relé de desembaçamento do vidro traseiro | |

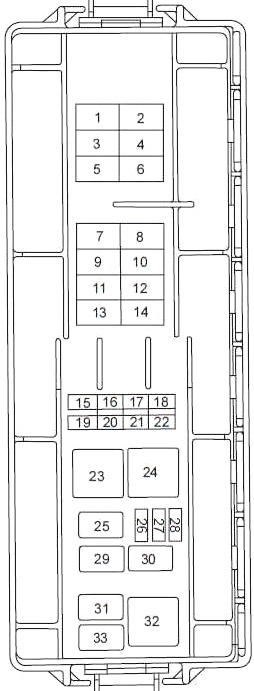

Diagrama do painel de fusíveis do compartimento do motor
O painel de distribuição de energia está localizado no compartimento do motor. O painel de distribuição contém fusíveis de alta corrente que protegem os principais sistemas elétricos do veículo contra sobrecarga.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 60 | Painel de conexão de fusíveis |
| 2 | 30 | Relé do módulo de controle do sistema de transmissão (PCM) |
| 3 | 60 | Painel de conexão de fusíveis |
| 4 | 10 | 1999-2003: Não utilizado |
| 2004-2007: | ||
| Disjuntor: ventilador de arrefecimento de baixa velocidade | ||
| 5 | 40 | 1999-2003: Não utilizado |
| 2004-2007: Ventilador de arrefecimento (principal) | ||
| 6 | — | 1999-2003: Não utilizado |
| 7 | 40 | Relé do motor de partida, interruptor de ignição |
| 8 | 20 | 1999-2002: Relé de passagem (somente exportação) |
| 2003-2007: Não utilizado | ||
| 9 | 40 | 1999-2003: Relé do ventilador de arrefecimento |
| 20 | 2004-2007: Ventilador de arrefecimento (lado do passageiro) | |
| 10 | 20 | 1999-2003: Não utilizado |
| 2004-2007: Ventilador de arrefecimento (lado do motorista) | ||
| 11 | 20 | 1999-2001: Relé térmico (somente FFV) |
| 2002: Não utilizado | ||
| 50 | 2003-2007: Desembaçador do vidro traseiro | |
| 12 | — | Não utilizado |
| 13 | 40 | Alimentação da bomba do módulo de freio antibloqueio |
| 14 | — | Não utilizado |
| 15 | 20 | Solenóide da válvula do módulo de freio antibloqueio |
| 16 | 20 | Relé da bomba de combustível |
| 17 | 20 | 1999-2001: Unidade de controle traseira, trocador de CD, telefone celular |
| 2002-2003: Suporte para telefone celular |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 2004-2007: CD | ||
| 18 | 20 | 1999-2000: Não utilizado |
| 2001-2002: Acendedor de cigarros | ||
| 2003: Ponto de potência | ||
| 10 | 2004-2007: | |
| Motor Vulcan: relé da embreagem do ar condicionado, PCM mantém a alimentação | ||
| Motor Duratec: não utilizado | ||
| 19 | 15 | 1999-2003: Faróis direitos |
| 2004-2007: Não utilizado | ||
| 20 | — | Não utilizado |
| 21 | 15 | 1999-2003: Faróis esquerdos |
| 2004-2007: Não utilizado | ||
| 22 | 10 | Motor Duratec: Relé da embreagem do ar condicionado, PCM Keep Alive Power |
| 5 | Motor Vulcan: Válvula PCV aquecida | |
| 26 | 30 | 1999-2000: Gerador |
| 10 | 2001-2007: Gerador | |
| 27 | 5 | Unidade de controle traseira, antena |
| 28 | 15 | Solenóide da transmissão do sensor HEGO, ventilação do tanque, relé da embreagem do ar condicionado, solenóide de desvio Thermactor (1999-2001) |
| Relés | ||
| 23 | Relé do motor de partida | |
| 24 | Relé do ventilador de baixa velocidade | |
| 25 | Relé de velocidade dos limpadores | |
| 29 | Relé de estacionamento dos limpadores | |
| 30 | Relé da bomba de combustível | |
| 31 | Relé de potência PCM | |
| 32 | Relé do ventilador de alta velocidade | |
| 33 | Relé da embreagem do ar condicionado | |
Diagrama de fusíveis e relés – Ford Taurus
Aplica-se a veículos fabricados nos anos:
2008.
Para o acendedor de cigarros (tomadas de energia), os fusíveis 13 (posição de energia – painel de instrumentos), 14 (posição de energia – 2ª fila) e 16 (posição de energia – console) no compartimento do motor são responsáveis.
Cabine
O painel de fusíveis está localizado sob o painel de instrumentos, à esquerda do volante.
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 30A | Motor do vidro inteligente |
| 2 | 15A | Interruptor do freio, luz de freio alta |
| 3 | 15A | SDARS, Bluetooth, sistema de entretenimento familiar (FES)/controle do banco traseiro |
| 4 | 30A | Reserva |
| 5 | 10 A | Alimentação da lógica SPDJB |
| 6 | 20A | Piscas |
| 7 | 10 A | Faróis (esquerdo) |
| 8 | 10 A | Faróis (direito) |
| 9 | 15A | Iluminação interna, luzes de carga |
| 10 | 15A | Iluminação, luzes do pozzetto |
| 11 | 10 A | Tração nas quatro rodas |
| 12 | 7,5A | Interruptores de memória/espelho, módulo de memória |
| 13 | 5A | Módulo FEPS |
| 14 | 10 A | Relógio analógico |
| 15 | 10 A | Controle de climatização |
| 16 | 15A | Reserva |
| 17 | 20A | Todos os motores de travamento, liberação da tampa do porta-malas |
| 18 | 20A | Reserva |
| 19 | 25A | Teto solar |
| 20 | 15A | Conector OBDII |
| 21 | 15A | Faróis de neblina |
| 22 | 15A | Luzes de estacionamento, luzes da placa |
| 23 | 15A | Faróis |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 24 | 20A | Relé da buzina |
| 25 | 10 A | Luzes de demanda/Luzes internas |
| 26 | 10 A | Conjunto de indicadores do painel de instrumentos |
| 27 | 20A | Interruptor do pedal ajustável |
| 28 | 5A | Rádio, sinal de partida do rádio |
| 29 | 5A | Conjunto de indicadores do painel de instrumentos |
| 30 | 5A | Interruptor de cancelamento de sobrecarga |
| 31 | 10 A | Bússola, espelho com escurecimento automático |
| 32 | 10 A | Módulo de controle do imobilizador |
| 33 | 10 A | Reserva |
| 34 | 5A | Módulo AWD |
| 35 | 10 A | Sensor de rotação do volante, FEPS, assistência de estacionamento traseiro, módulos de bancos aquecidos |
| 36 | 5A | Módulo PATS |
| 37 | 10 A | Controle de climatização |
| 38 | 20A | Subwoofer (rádio audiófilo) |
| 39 | 20A | Rádio |
| 40 | 20A | Reserva |
| 41 | 15A | Espelho microfone, teto solar, interruptores de travamento dianteiro, rádio |
| 42 | 10 A | Reserva |
| 43 | 10 A | Reserva |
| 44 | 10 A | Reserva |
| 45 | 5A | Bobinas de relé: PDB, A/C, limpadores dianteiros e traseiros, motor do ventilador dianteiro |
| 46 | 7,5A | Sensor de classificação de passageiros (OCS), indicador de desativação do airbag do passageiro (PADI) |
| 47 | Disjuntor 30A | Vidros elétricos |
| 48 | — | Relé de acessórios atrasados |

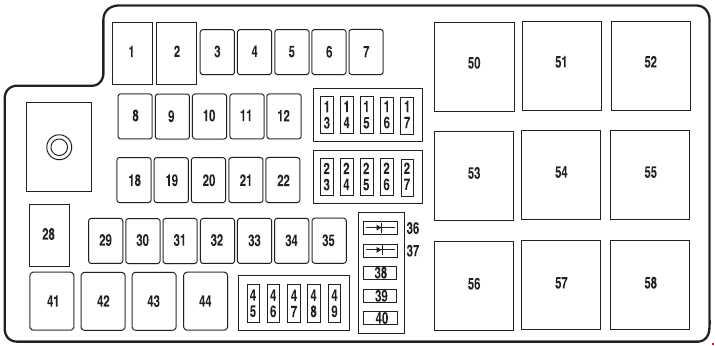

Compartimento do motor
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 80A* | Potência SPDJB |
| 2 | 80A* | Potência SPDJB |
| 3 | 30A* | Limpadores dianteiros |
| 4 | — | Não utilizado |
| 5 | 20A | Reserva |
| 6 | — | Não utilizado |
| 7 | 50A* | Ventilador de arrefecimento do motor |
| 8 | — | Não utilizado |
| 9 | 40A* | Sistema de freio antibloqueio (ABS)/bomba AdvanceTrac |
| 10 | 30A* | Motor de partida |
| 11 | 50A* | Relé do módulo de controle do sistema de propulsão (PCM) |
| 12 | 20 A* | Válvula ABS/AdvanceTrac |
| 13 | 20A** | Ponto de alimentação (painel de instrumentos) |
| 14 | 20A** | Ponto de alimentação (2ª fila) |
| 15 | 20A | Reserva |
| 16 | 20A** | Ponto de alimentação (console) |
| 17 | 10 A** | Alternador |
| 18 | — | Não utilizado |
| 19 | — | Não utilizado |
| 20 | 40A* | Desembaçador do vidro traseiro |
| 21 | 30A* | Motores dos bancos elétricos (passageiro) |
| 22 | 20 A* | Módulo do banco aquecido |
| 23 | 10 A** | PCM Mantém a alimentação, ventilação do tanque |
| 24 | 10 A** | Relé do ar condicionado |
| 25 | 25A | Reserva |
| 26 | 20A** | Relé de reserva |
| 27 | 15 A** | Relé de combustível (módulo de controle da bomba de combustível, bomba de combustível) |
| 28 | — | Não utilizado |
| 29 | 30A | Reserva |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 30 | — | Não utilizado |
| 31 | 30A* | Reserva |
| 32 | 30A* | Motores do banco do motorista, módulo de memória |
| 33 | 20 A* | Ignição (para SJB) |
| 34 | — | Não utilizado |
| 35 | 40A* | Motor do ventilador do ar condicionado dianteiro |
| 36 | Diodo 1A | Partida com um toque |
| 37 | Diodo 1A | Bomba de combustível |
| 38 | 10 A** | IVD, sensor de inclinação |
| 39 | 10 A** | Diodo de combustível, PCM |
| 40 | — | Não utilizado |
| 41 | Relé G8VA | Controle de climatização |
| 42 | Relé G8VA | Bomba de combustível |
| 43 | Relé G8VA | Reserva |
| 44 | — | Não utilizado |
| 45 | 10 A** | Interruptor de controle de velocidade, sensor de fluxo de ar, módulo Inline VPWR2 |
| 46 | 10 A** | Relé de conexão do ar condicionado, VPWR3 |
| 47 | 15A** | PCM VPWR1 |
| 48 | 15A** | PCM VPWR4 |
| 49 | 15A** | Espelhos aquecidos |
| 50 | Relé ISO completo | Relé PCM |
| 51 | — | Não utilizado |
| 52 | — | Não utilizado |
| 53 | Relé ISO completo | Relé do desembaçador do vidro traseiro |
| 54 | Relé ISO completo | Relé do motor do ventilador |
| 55 | Relé ISO completo | Relé do motor de partida |
| 56 | — | Não utilizado |
| 57 | Relé ISO completo | Relé dos limpadores dianteiros |
| 58 | — | Não utilizado |
| * Fusíveis de cartucho ** Mini fusíveis |
Diagrama de fusíveis e relés – Ford Taurus
Aplica-se a veículos fabricados nos anos:
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Caixa de fusíveis da cabine
O painel de fusíveis está localizado sob o painel de instrumentos, à esquerda do volante.

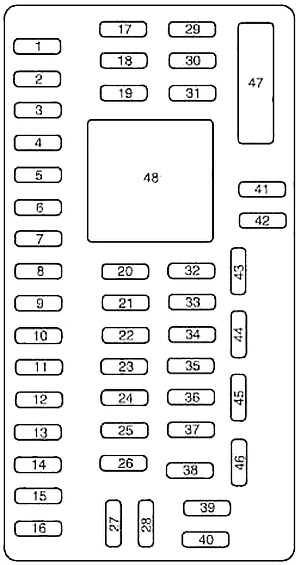

Diagrama 2009-2013
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 30 | Vidro elétrico dianteiro esquerdo, motor do vidro inteligente |
| 2 | 15 | Interruptor/freio |
| 3 | Assento do motorista ajustável eletricamente | |
| 4 | 30 | Vidro elétrico dianteiro direito, motor do vidro inteligente |
| 5 | 10 | Solenóide da transmissão, teclado sem chave |
| 6 | 20 | Piscas, luzes de emergência |
| 7 | 10 | Faróis principais (esquerdo) |
| 8 | 10 | Faróis principais (direito) |
| 9 | 15 | Iluminação interna, luzes de carga |
| 10 | 15 | Interruptor das luzes, luzes do pozzetto |
| 11 | 10 | Módulo de tração nas quatro rodas (AWD) |
| 12 | 7,5 | Módulo de acesso/passagem passiva (PEPS) (2009-2010), Acesso inteligente (IA) (2011-2012) |
| 13 | 5 | Bancos com memória, espelhos, teclado, receptor PEPS (2009-2010), módulo da porta do motorista, receptor IA (2011-2012) |
| 14 | 10 | Display de navegação, banco com memória, SYNC®, display de informações central, GPS, banco do motorista |
| 15 | 10 | Controle de climatização |
| 16 | 15 | Painel de acabamento eletrônico, iluminação ambiente |
| 17 | 20 | Destravamento do porta-malas, teto solar, vidros inteligentes, travamento/destravamento |
| 18 | 20 | Bancos traseiros aquecidos |
| 19 | 25 | Amplificador de áudio |
| 20 | 15 | Conector de diagnóstico (OBDII), motor do pedal ajustável |
| 21 | 15 | Controle de luzes diurnas (DRL) |
| 22 | 15 | Luzes de estacionamento, luzes da placa de licença, luzes auxiliares |
| 23 | 15 | Faróis altos |
| 24 | 20 | Buzina |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 25 | 10 | Iluminação sob demanda (economia de bateria) |
| 26 | 10 | Conjunto de indicadores do painel de instrumentos, display Head-up |
| 27 | 20 | Ignição, PEPS (2009-2010), limpadores dianteiros, partida integrada com um toque (OTIS), IA (2011-2012) |
| 28 | 5 | Relé de partida/silencioso |
| 29 | 5 | Conjunto de indicadores do painel de instrumentos, display Head-up |
| 30 | 5 | Não utilizado (reserva) |
| 31 | 10 | Não utilizado (reserva) |
| 32 | 10 | Módulo do airbag |
| 33 | 10 | Não utilizado (reserva) |
| 34 | 5 | Sistema de freio antibloqueio (ABS), aço inoxidável eletrônico |
| 35 | 10 | Bancos traseiros aquecidos, AWD, assistência de estacionamento traseiro, sensor de ângulo de direção, sistema de informações de ponto cego, bancos multiconfiguráveis |
| 36 | 5 | Sistema antifurto passivo (PATS) |
| 37 | 10 | Não utilizado (reserva) |
| 38 | 20 | Subwoofer, amplificador de áudio |
| 39 | 20 | Rádio/navegação |
| 40 | 20 | Não utilizado (reserva) |
| 41 | 15 | Atraso de alimentação de acessórios |
| 42 | 10 | Não utilizado (reserva) |
| 43 | 10 | Desembaçador do vidro traseiro, limpadores dianteiros, controle automático de faróis altos, sensor de chuva |
| 44 | 10 | Não utilizado (reserva) |
| 45 | 5 | Relé do limpador dianteiro, relé do motor do ventilador |
| 46 | 7,5 | Sensor de classificação de passageiros (OCS), indicador de desativação do airbag do passageiro (PADI) |
| 47 | 30 | Disjuntor: vidro elétrico do passageiro dianteiro, vidros elétricos traseiros |
| Relés | ||
| 48 | Relé de acessórios com atraso | |

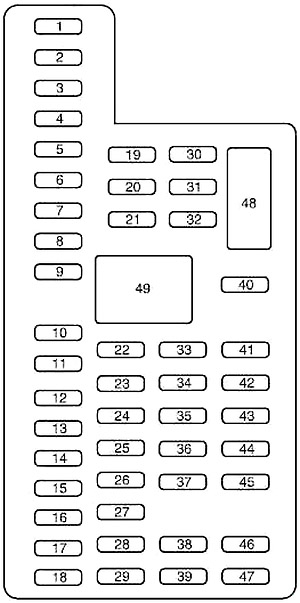

Diagrama 2013-2019
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 30 | Motores do vidro inteligente dianteiro esquerdo e traseiro direito |
| 2 | 15 | Interruptor do banco do motorista |
| 3 | 30 | Motor do vidro inteligente dianteiro direito |
| 4 | 10 | Relé e bobina de economia de bateria das luzes sob demanda |
| 5 | 20 | Amplificador de áudio |
| 6 | 5 | Não utilizado (reserva) |
| 7 | 7,5 | Lógica do módulo do banco do motorista, módulo da zona da porta dianteira esquerda, teclado |
| 8 | 10 | Não utilizado (reserva) |
| 9 | 10 | Módulo SYNC, display multifuncional, painel de acabamento eletrônico, módulo transceptor de radiofrequência |
| 10 | 10 | Relé de partida de acessórios |
| 11 | 10 | Lógica do módulo de acesso inteligente, display Heads-up |
| 12 | 15 | Iluminação do pozzetto, iluminação de fundo LED. Iluminação interna |
| 13 | 15 | Piscas direitos |
| 14 | 15 | Piscas esquerdos |
| 15 | 15 | Luz de freio, luz de ré |
| 16 | 10 | Farol baixo direito |
| 17 | 10 | Farol baixo esquerdo |
| 18 | 10 | Botão de partida, iluminação do teclado, travamento da transmissão do freio, ativação do módulo de controle do sistema de tração, módulo transceptor do imobilizador |
| 19 | 20 | Amplificadores de áudio |
| 20 | 20 | Todos os relés e bobina do motor de travamento, relé e bobina do motor de travamento do motorista |
| 21 | 10 | 2017: Módulo de potência estendido |
| 22 | 20 | Relé da buzina |
| 23 | 15 | Lógica do módulo de controle de direção, conjunto de piscas |
| 24 | 15 | Módulo de controle de direção, Datallnk |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 25 | 15 | Liberação da tampa do porta-malas |
| 26 | 5 | Interruptor de ignição, botão do interruptor de ignição |
| 27 | 20 | Energia inteligente do módulo de acesso |
| 28 | 15 | Não utilizado (reserva) |
| 29 | 20 | Rádio, módulo de posicionamento global |
| 30 | 15 | Luzes de posição dianteiras |
| 31 | 5 | Não utilizado (reserva) |
| 32 | 15 | Motores de vidros inteligentes, interruptor principal do vidro e espelho, módulo do para-sol do vidro traseiro, iluminação do interruptor de travamento |
| 33 | 10 | Não utilizado (reserva) |
| 34 | 10 | Módulo de assistência de estacionamento traseiro, módulo de faróis altos automáticos e mudança de faixa, módulo de banco traseiro aquecido, módulo de monitoramento de ponto cego, câmera de vídeo traseira |
| 35 | 5 | Sensor de umidade com motor, display Heads-up, interruptor de controle de tração |
| 36 | 10 | Volante aquecido |
| 37 | 10 | Não utilizado (reserva) |
| 38 | 10 | Espelho autoiluminado (sem farol alto automático e módulo de mudança de faixa), módulo e interruptor do teto solar |
| 39 | 15 | Faróis altos |
| 40 | 10 | Luzes de posição traseiras |
| 41 | 7,5 | Módulo de energia estendida |
| 42 | 5 | Não utilizado (reserva) |
| 43 | 10 | Não utilizado (reserva) |
| 44 | 10 | Não utilizado (reserva) |
| 45 | 5 | Não utilizado (reserva) |
| 46 | 10 | Módulo de climatização |
| 47 | 15 | Não utilizado (reserva) |
| 48 | 30 | Disjuntor: vidro elétrico do passageiro dianteiro. Vidros elétricos traseiros |
| Relés | ||
| 49 | Acessórios com atraso | |
Caixa de fusíveis do compartimento do motor
A caixa de fusíveis de distribuição de energia está localizada no compartimento do motor. Possui fusíveis de alta corrente que protegem os principais circuitos elétricos do veículo contra sobrecarga.
Diagrama 2009

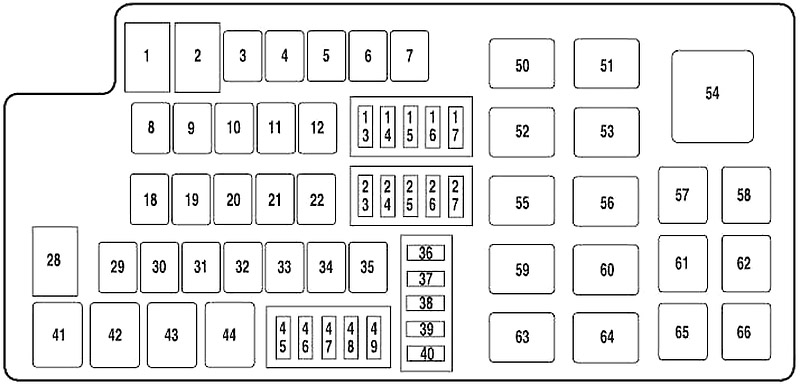

Diagrama 2010-2013
| Número | Ampères [A] | Descrição |
|---|---|---|
| Número | Ampères [A] | Descrição |
| 1 | 80 | Alimentação do painel de fusíveis da cabine |
| 2 | 80 | Alimentação do painel de fusíveis da cabine |
| 3 | — | Não utilizado |
| 4 | 30 | Limpador dianteiro |
| 5 | 30 | Banco do passageiro |
| 6 | 20 | Acendedor de cigarros |
| 7 | 60 | 2009-2010: Não utilizado |
| Motor diferente de SHO (2011-2012): Ventilador de arrefecimento do motor | ||
| 8 | 30 | Teto solar |
| 9 | 40 | Bomba do sistema de freio antibloqueio (ABS) |
| 10 | 30 | Relé de partida |
| 11 | 30 | Relé do módulo de controle do sistema de tração (PCM) |
| 12 | 20 | Válvula ABS |
| 13 | 15 | Controle de cruzeiro adaptativo |
| 14 | — | Não utilizado |
| 15 | — | Não utilizado |
| 16 | 20 | Farol esquerdo |
| 17 | 10 | Alternador |
| 18 | — | Não utilizado |
| 19 | 20 | Ponto de alimentação do painel de instrumentos |
| 20 | 40 | Desembaçador do vidro traseiro |
| 21 | 20 | Ponto de alimentação do console |
| 22 | 30 | Bancos dianteiros aquecidos ou aquecidos/resfriados |
| 23 | 7,5 | Módulo de controle do sistema de tração (PCM) (manutenção de energia), ventilação do tanque |
| 24 | 10 | Embreagem do ar condicionado |
| 25 | 20 | Farol direito |
| 26 | 10 | Relé de reserva |
| 27 | 25 | Bomba de combustível |
| 28 | 80 | 2009-2010: Ventilador de arrefecimento do motor |
| Motor SHO (2011-2012): Ventilador de arrefecimento do motor | ||
| 29 | — | Não utilizado |
| 30 | — | Não utilizado |
| 31 | — | Não utilizado |
| 32 | 30 | Banco do motorista |
| Número | Ampères [A] | Descrição |
|---|---|---|
| 33 | 30 | Acesso passivo/partida passiva (PEPS) (2009-2010), Acesso inteligente (IA) (2011-2012) |
| 34 | — | Não utilizado |
| 35 | 40 | Ventilador do aquecedor dianteiro |
| 36 | 20 | Painel de fusíveis da cabine – partida/ligado |
| 37 | 10 | Relé PCM |
| 38 | 5 | Acessórios atrasados |
| 45 | — | Não utilizado |
| 46 | 15 | Alimentação do veículo 2 (PCM), Alimentação do veículo 3 (PCM) |
| 47 | 20 | Alimentação do veículo 1 (PCM) |
| 48 | 20 | Alimentação do veículo 4 (bobinas de ignição) |
| 49 | 15 | Espelhos aquecidos |
| Diodo | ||
| 39 | Diodo de combustível (somente iVCT) | |
| 40 | Diodo de partida integrada (OTIS) com um toque | |
| Relés | ||
| 41 | Embreagem do ar condicionado | |
| 42 | Bomba de combustível | |
| 43 | Luzes de reserva | |
| 44 | Não utilizado | |
| 50 | Relé do motor do ventilador | |
| 51 | Luz de freio alta montada com relé ACCM | |
| 52 | Relé de partida | |
| 53 | Relé de alimentação PCM | |
| 54 | Não utilizado | |
| 55 | Relé dos limpadores dianteiros | |
| 56 | Relé do desembaçador do vidro traseiro | |
| 57 | Não utilizado | |
| 58 | Não utilizado | |
| 59 | Relé do farol esquerdo halógeno | |
| 60 | Relé do farol direito halógeno | |
| 61 | Não utilizado | |
| 62 | Não utilizado | |
| 63 | Luzes diurnas (DRL) 1 relé | |
| 64 | Relé de controle de faróis altos DRL 2 | |
| 65 | Relé de funcionamento/partida (PEPS) (2009-2010), relé de funcionamento/partida (IA) (2011-2012) | |
| 66 | Não utilizado | |

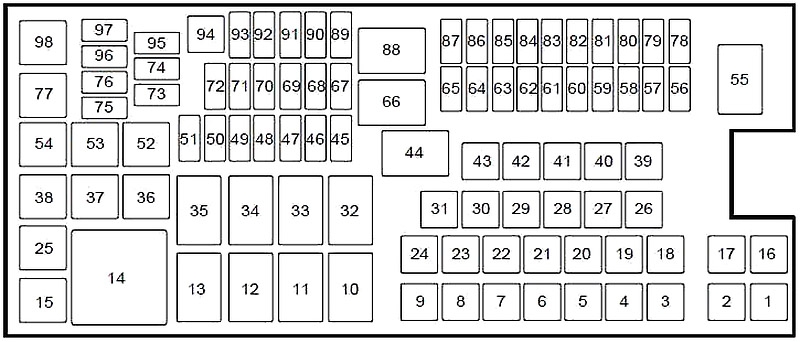

Diagrama 2013-2019
| Número | Ampere [A] | Descrição |
|---|---|---|
| Número | Ampere [A] | Descrição |
| 1 | – | Não utilizado |
| 2 | – | Não utilizado |
| 3 | – | Não utilizado |
| 4 | 30 | Relé do motor do limpador de para-brisa |
| 5 | 50 | Bomba do sistema de travagem antibloqueio |
| 6 | – | Não utilizado |
| 7 | – | Não utilizado |
| 8 | 20 | Teto solar, para-sol elétrico |
| 9 | 20 | Ponto de alimentação da segunda fila |
| 16 | – | Não utilizado |
| 17 | – | Não utilizado |
| 18 | 40 | Relé do motor do ventilador dianteiro |
| 19 | 30 | Relé de partida |
| 20 | 20 | Ponto de alimentação do compartimento de armazenamento |
| 21 | 20 | Módulo do banco traseiro aquecido |
| 22 | – | Não utilizado |
| 23 | 30 | Banco do motorista, módulo de memória |
| 24 | – | Não utilizado |
| 25 | – | Não utilizado |
| 26 | 40 | Relé de aquecimento do vidro traseiro |
| 27 | 20 | Acendedor de cigarros |
| 28 | 30 | Bancos com ar condicionado |
| 29 | 40 | Relé do ventilador elétrico 1 |
| 30 | 40 | Relé do ventilador elétrico 2 |
| 31 | 25 | Relé do ventilador elétrico 3 |
| 39 | – | Não utilizado |
| 40 | – | Não utilizado |
| 41 | – | Não utilizado |
| 42 | 30 | Banco do passageiro com ajuste elétrico |
| 43 | 20 | Válvulas do sistema de travagem antibloqueio |
| 45 | 5 | Sensor de chuva |
| 46 | – | Não utilizado |
| 47 | – | Não utilizado |
| 48 | – | Não utilizado |
| 49 | – | Não utilizado |
| 50 | 15 | Espelhos aquecidos |
| 51 | – | Não utilizado |
| 56 | – | Não utilizado |
| 57 | 20 | Farol esquerdo de alta intensidade |
| 58 | 10 | Alternador A-todos |
| 59 | 10 | Interruptor/parada do freio |
| 60 | – | Não utilizado |
| 61 | – | Não utilizado |
| 62 | 10 | Relé da embreagem do ar condicionado |
| 63 | – | Não utilizado |
| 64 | 15 | Bancos de controle de massagem |
| 65 | 30 | Relé da bomba de combustível, injetores de combustível |
| 67 | 20 | Aquecedor do sensor de oxigênio, sensor de fluxo de ar, válvula solenóide de sincronização variável, válvula solenóide de ventilação do tanque, válvula solenóide de purga do tanque |
| 68 | 20 | Bobinas de ignição |
| 69 | 20 | Alimentação do veículo nº 1 (módulo de controle do grupo do motor) |
| Número | Ampere [A] | Descrição |
|---|---|---|
| 70 | 15 | Embreagem do ar condicionado, bobinas do relé de controle do ventilador (1-3), compressor de ar condicionado variável, aquecimento da caixa de fusíveis de engrenagens auxiliares, controle da válvula de escape do turbocompressor, válvula de desvio eletrônica do compressor, módulo de tração nas quatro rodas, aquecedor de ventilação positiva do cárter |
| 71 | – | Não utilizado |
| 72 | – | Não utilizado |
| 73 | – | Não utilizado |
| 74 | – | Não utilizado |
| 75 | – | Não utilizado |
| 76 | – | Não utilizado |
| 78 | 20 | Farol direito de alta intensidade |
| 79 | 5 | 2013: Módulo de controle de cruzeiro adaptativo |
| 80 | – | Não utilizado |
| 81 | – | Não utilizado |
| 82 | – | Não utilizado |
| 83 | – | Não utilizado |
| 84 | – | Não utilizado |
| 85 | – | Não utilizado |
| 86 | 7,5 | Módulo de controle do sistema de tração, manutenção de energia e relé, válvula solenóide de alívio de pressão do tanque |
| 87 | 5 | Relé de partida/ignição |
| 89 | 5 | Bobina do relé do ventilador dianteiro, módulo de assistência elétrica da direção hidráulica |
| 90 | 10 | Partida/ignição do módulo de controle do sistema de tração |
| 91 | 10 | Módulo de controle de cruzeiro adaptativo |
| 92 | 10 | Módulo do sistema de travagem antibloqueio, módulo do farol adaptativo (2013-2015) |
| 93 | 5 | Relé de desembaçamento do vidro traseiro |
| 94 | 30 | Painel de fusíveis da cabine – partida/ignição |
| 95 | – | Não utilizado |
| 96 | – | Não utilizado |
| 97 | – | Não utilizado |
| Relés | ||
| 10 | Não utilizado | |
| 11 | Relé de aquecimento do vidro traseiro | |
| 12 | Não utilizado | |
| 13 | Relé do motor de partida | |
| 14 | Relé do ventilador de arrefecimento esquerdo nº 2 | |
| 15 | Relé da bomba de combustível | |
| 32 | 2013: Não utilizado | |
| 2014-2015: Relé de potência do banco | ||
| 2016-2017: Relé do banco de controle de massagem | ||
| 33 | Relé do ventilador de arrefecimento direito | |
| 34 | Relé do motor do ventilador | |
| 35 | Relé do ventilador de arrefecimento esquerdo nº 1 | |
| 36 | Não utilizado | |
| 37 | Não utilizado | |
| 38 | Não utilizado | |
| 44 | Não utilizado | |
| 52 | Não utilizado | |
| 53 | Não utilizado | |
| 54 | Não utilizado | |
| 55 | Relé dos limpadores de para-brisa | |
| 66 | Relé do módulo de controle do sistema de tração | |
| 77 | Não utilizado | |
| 88 | Relé de partida/ignição | |
| 98 | Relé da embreagem do ar condicionado | |
Sobre o Ford Taurus (1985-2019)
O Ford Taurus é um modelo icônico de carro americano, produzido entre 1985 e 2019. Este modelo tornou-se popular devido ao seu interior confortável, confiabilidade e ampla gama de opções de motor. Durante sua produção, passou por várias gerações, cada uma trazendo melhorias em design e tecnologia. O Ford Taurus estava disponível com diferentes tipos de motores, incluindo variantes de quatro, seis e até oito cilindros, permitindo aos clientes escolher um veículo de acordo com suas necessidades e preferências. Seu design aerodinâmico e recursos avançados de segurança contribuíram para sua popularidade entre famílias e empresários.
Diagrama da caixa de fusíveis do Ford Taurus
Esta página exibe o diagrama da caixa de fusíveis para o modelo Ford Taurus, essencial para a manutenção e reparos adequados do veículo. A caixa de fusíveis geralmente está localizada sob o painel ou no compartimento do motor, dependendo do modelo e ano de fabricação específicos. Os diagramas nesta página mostram detalhadamente os números dos fusíveis, seus valores de amperagem e os componentes que protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral de sua configuração e uso correto.
