Ford Sierra (1982-1994) – caixa de fusíveis

Diagram de fusíveis e relés – Ford Sierra

Aplica-se a veículos novos nos anos:

1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 e 1994.

Compartimento do motor

A caixa de fusíveis principal e os relés estão localizados na parte traseira do compartimento do motor, perto do pilar lateral, e são protegidos por uma tampa protetora.

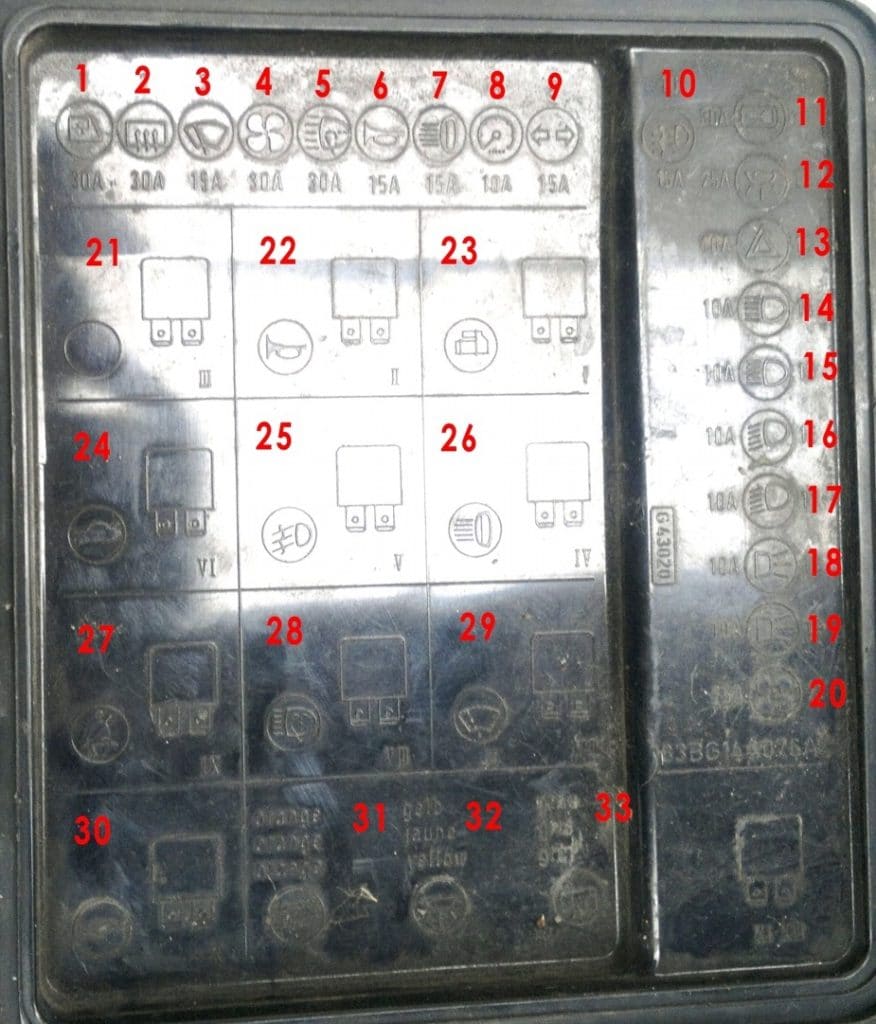

Tipo 1

Descrição

1	Controlo de janelas 30A
2	30A Aquecimento da borracha traseira e espelho exterior
3	10A Motor de limpeza de vidros
4	30A Aquecedor, limpa-vidros traseiro, lavador de vidros
5	Lavador de faróis 30A
6	15A Buzina (no volante)
7	15A Farol adicional
8	10A Interruptor de “pausa” dos limpa-vidros, luzes indicadoras para o modo de condução económica, indicadores de fecho de portas e de lâmpadas queimadas
9	15A Piscas, luzes de travão e luzes de marcha-atrás
10	15A Farol de nevoeiro
11	30A Fecho elétrico do capô, fecho centralizado da bagageira
12	25A Iluminação dos estribos, aquecimento dos bancos, iluminação interior retardada, iluminação da bagageira. Relógio digital, isqueiro, espelhos de maquilhagem com iluminação do computador de bordo
13	10A Sinalização de emergência, buzina
14	10A Farol esquerdo
15	10A Farol direito
16	10A Pisca esquerdo

17	10A Pisca direito
18	10A Luz esquerda, iluminação do painel de instrumentos, iluminação do interruptor de iluminação do compartimento do motor;
19	10A Interruptor de iluminação (faróis e faróis de nevoeiro) luz lateral direita, iluminação do porta-luvas, iluminação dos instrumentos
20	25A Ventilador de arrefecimento adicional – compartimento do motor
21	Ativar relé de sinal
22	Relé da buzina
23	Relé, bloqueio de arranque com transmissão automática
24	Relé de desbloqueio da bagageira
25	Relé do farol de nevoeiro
26	Dimensões do relé
27	Relé da luz indicadora do cinto de segurança
28	Relé do limpa-faróis
29	Relé dos limpa-vidros
30	Relé de aquecimento do vidro traseiro e do espelho exterior com desligamento automático
31	Relé de iluminação interior
32	Relé de controlo de velocidade do limpa-vidros traseiro
33	Relé do interruptor de ignição

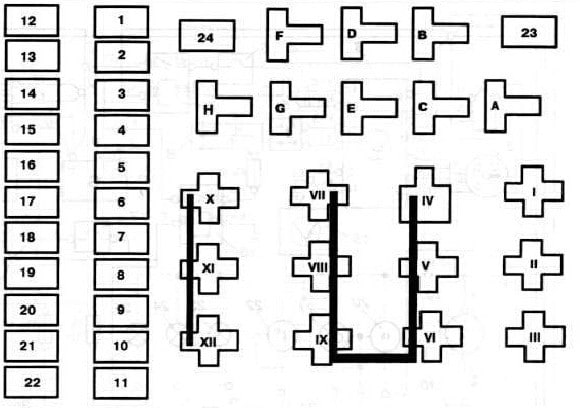

Tipo 2

Descrição 1

1	15A Farol principal esquerdo, farol adicional esquerdo
2	15A Farol direito, farol adicional direito
3	7,5A Pisca esquerdo
4	7,5A Pisca direito, controlo do fluxo dos faróis;
5	5A Luz lateral esquerda
6	5A Luz lateral direita
7	15A Iluminação do painel de instrumentos
8	15A Bomba de combustível
9	15A Limpa-faróis
10	7,5A Iluminação interior, relógio, fecho centralizado, ajuste elétrico do espelho exterior
11	15A Bomba de combustível
12	10A Luzes de aviso, alarme anti-roubo, fecho centralizado
13	20A Banco dianteiro aquecido, isqueiro
14	10A Buzina
15	15A Motor do limpa-vidros, bomba do limpa-vidros
16	20A Vidro traseiro aquecido e espelho exterior
17	15A Farol de nevoeiro
18	Relé das velas de incandescência 25A (diesel)
19	10A Farol de nevoeiro traseiro
20	10A Piscas, luzes de marcha-atrás
21	7,5A Luzes de travão
22	4A Circuito de controlo, dispositivo de controlo (com sistema de injeção)

23	20A Bomba de combustível
24	30A Controlo elétrico das janelas
A	Relé de descarga da ignição
B	Fusível das luzes diurnas adicionais ou do farol de nevoeiro traseiro
C	Buzina
D	Controlo do motor
E	Faróis de nevoeiro traseiros
F	Piscas
G	Aquecimento do banco
H	Faróis de nevoeiro
I	Bloqueio da direção e ignição
II	Luz diurna
III	Limpa-faróis
IV	Aquecimento do vidro traseiro
V	Ajuste da velocidade do limpa-para-brisas dianteiro
VI	Iluminação interior com atraso
VII	Sistema ABS
VIII	Relé temporizador kick-down (transmissão automática)
IX	Ajuste da velocidade do limpa-vidros traseiro
X	Faróis principais
XI	Controlo do motor (com sistema de injeção)
XII	Bloqueio de arranque (com transmissão automática)

Descrição 2

1	20A Farol principal esquerdo, farol adicional esquerdo
2	20A Farol direito, farol adicional direito
3	10A Pisca esquerdo
4	10A Pisca direito, controlo do alcance dos faróis;
5	10A Luz lateral esquerda
6	10A Luz lateral direita
7	15A Iluminação do painel de instrumentos
8	Reserva
9	30A Limpa-faróis
10	20A Relógio de iluminação interior, fecho centralizado, ajuste elétrico do espelho exterior
11	Bomba 20A (ar condicionado)
12	10A Luzes de emergência
13	30A Banco dianteiro aquecido, isqueiro
14	30A Buzina
15	30A Motores elétricos dos limpa-vidros, bomba de lavagem de vidros
16	30A Vidro traseiro aquecido e espelho exterior
17	20A Farol de nevoeiro
18	Aquecedor 30A
20	15A Piscas, luzes de marcha-atrás
21	15A Sinais do painel de instrumentos
22	10A Circuito de controlo, dispositivo de controlo

23	20A Controlo elétrico das janelas dianteiras
24	30A Bomba de combustível
A	Livre
B	Relé das luzes diurnas adicionais ou do farol de nevoeiro traseiro
C	Buzina
D	Controlo do motor (com sistema de injeção)
I	Ajuste elétrico e aquecimento do espelho exterior
F	Piscas
G	Aquecimento do banco
H	Faróis de nevoeiro
I	Bloqueio da direção e arranque
II	Luz diurna
III	Limpa-faróis
IV	Livre
V	Ajuste da velocidade do limpa-para-brisas dianteiro
VII	Iluminação interior retardada
VII	Sistema ABS
VIII	Relé temporizador kick-down (transmissão automática)
IX	Bomba do sistema de ar condicionado
X	Faróis principais
XI	Controlo do motor (com sistema de injeção)
XII	Bloqueio de arranque (com transmissão automática)

Elementos adicionais

Os seguintes relés podem estar localizados no compartimento do motor numa caixa de fusíveis adicional (entre o pilar superior direito e a bateria):

• aquecimento do coletor de admissão;
• desativação do módulo de controlo de arranque ESC II e do motor de passo do regulador de rotações em marcha lenta;
• ar condicionado com fusível de 15 A;
• relé do sensor de velocidade do motor.

Habitáculo

Os seguintes relés podem estar localizados no dispositivo sob o painel frontal à direita (entre a parte central do painel frontal e o porta-luvas):

• arranque do motor quente (motores com injeção);
• controlo da luminosidade das lâmpadas;
• fecho centralizado;
• indicador de aviso.

Perto do suporte da coluna de direção podem estar localizados os seguintes fusíveis:

• piscas e luzes de emergência;
• bancos dianteiros aquecidos;
• ventilador adicional do radiador;
• antena elétrica;
• controlo elétrico das janelas.
