Citroën Jumpy (1994-2019) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën Jumpy (1994-2019), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Diagrama de fusíveis e relés – Citroën Jumpy

Aplica-se a veículos fabricados nos anos:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

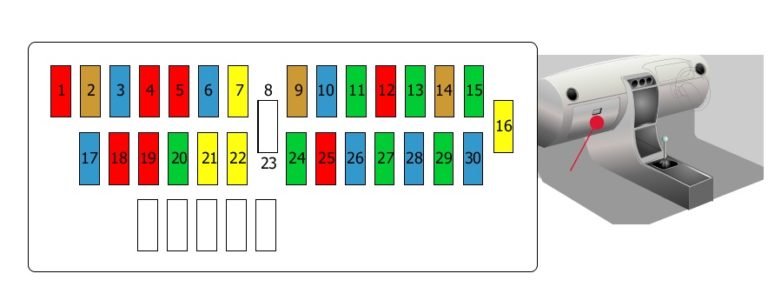

Fusível no compartimento de passageiros.

Diagrama de fusíveis.

Número	Amperes [A]	Descrição
Número	Amperes [A]	Descrição
1	10A	Sistema de áudio
2	5A	Ignição + posição; Sensor de velocidade; CPH; Alertas no painel de instrumentos.
3	15A	Luzes de freio; Controle de cruzeiro.
4	10A	Luz de posição direita; Luz de posição esquerda; Ajuste dos faróis.
5	10A	Ar condicionado; Vidros elétricos dianteiros; Ventilador; Interruptor de pressão.
6	15A	Vidro traseiro aquecido; Assento(s) aquecido(s).
7	20A	Sistema de alerta
8		Ramificação
9	5A	Luz de posição direita; Luz de posição esquerda; Iluminação da placa de matrícula; Limpador de faróis.
10	15A	Faróis de neblina dianteiros
11	30A	Não utilizado
12	10A	Luzes de ré; Conector de diagnóstico.
13	30A	Não utilizado
14	5A	CPH

Número	Amperes [A]	Descrição
15	30A	CPH; Travamento central; Iluminação interior.
16	20A	Acendedor de cigarros; Posição fixa + Acessórios + posição.
17	15A	Unidade de controle de temperatura do líquido de arrefecimento; Ventilador de arrefecimento.
18	10A	Faróis de neblina)
19	10A	Iluminação dos instrumentos; Sistema de áudio; Luzes laterais.
20	30A	Ar condicionado; Ventilador.
21	20A	Assentos aquecidos)
22	20A	Acessórios + posição; Não utilizado.
23		Ramificação
24	30A	Limpador de faróis; Limpadores de para-brisa dianteiros.
25	10A	Ar condicionado; Iluminação interior; Memória do rádio; Relógio.
26	15A	Luzes de advertência
27	30A	Vidro traseiro aquecido
28	15A	Vidros elétricos; Luz de advertência de carga.
29	30A	Vidros elétricos
30	15A	Iluminação interior; Piscas; Relógio; Espelho retrovisor elétrico.

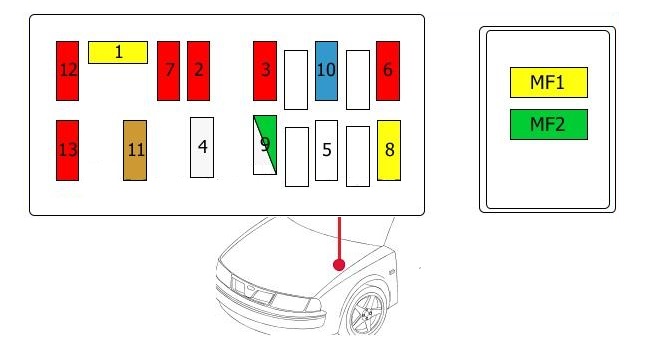

Fusível no compartimento do motor, sem ABS.

Mostra o layout com o volante à direita.

Fusível 1
Bomba de combustível
20,0 A
Fusível 2
Luz de posição direita
10,0 A
Fusível 3
Luz de posição esquerda
10,0 A
Fusível 4
Limpadores de faróis
25,0 A
Fusível 5 Fusível
ramificação
6
Imobilizador
10,0 A
Fusível 7
Sensor do catalisador
10,0 A
Fusível 8
Reboque
20,0 A
Fusível 9
Ventilador de arrefecimento
25,0 A
Fusível 9a
Ventilador
30,0 A
Fusível 10
Não utilizado
15,0 A
Fusível 11
Não utilizado
5,0 A
Fusível 12
Luz de posição esquerda
10,0 A
Fusível 13
Luz de posição direita
10,0 A
Fusível MF1
Sem informações
20,0 A
Fusível MF2
Sem informações
30,0 A

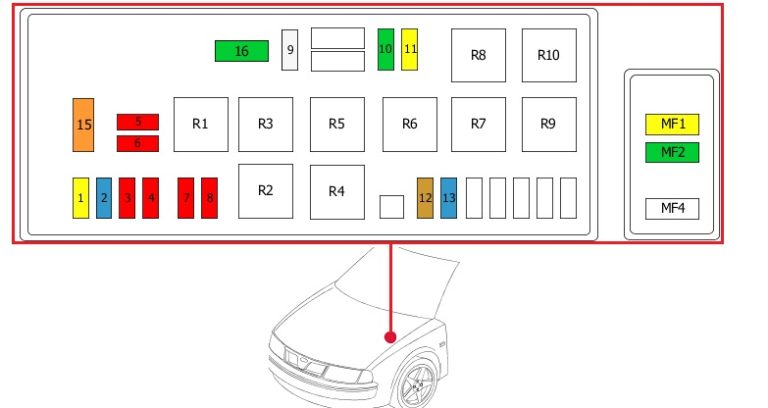

Fusível no compartimento do motor, com ABS.

Mostra o layout com o volante à direita

Fusível 1
Reboque
20,0 A
Fusível 2
Bomba de combustível
15,0 A
Fusível 2a
Bomba de combustível
20,0 A
Fusível 3
Luz de posição esquerda
10,0 A
Fusível 4
Luz de posição direita
10,0 A
Fusível 5
Conector de diagnóstico
10,0 A
Fusível 6
Injeção eletrônica
Imobilizador
10,0 A
Fusível 7
Luz de posição esquerda
10,0 A
Fusível 8
Luz de posição direita
10,0 A
Fusível 9
Ventilador de arrefecimento do motor
25,0 A
Fusível 9a
Ventilador de arrefecimento do motor
40,0 A
Fusível 10
Limpadores de faróis
30,0 A
Fusível 11
Aquecedor auxiliar
20,0 A
Fusível 12
Bomba do lavador de faróis
5,0 A
Fusível 13
Sensor do catalisador
Ventilador
15,0 A
Fusível 15
Ventilador
Ar condicionado
40,0 A
Fusível 16
Ventilador de arrefecimento do motor
30,0 A
Fusível 16a
Ventilador de arrefecimento do motor
50,0 A
Fusível MF1
Ventilador de arrefecimento do motor
20,0 A
Fusível
Relé de injeção MF2
30,0 A
Fusível
Unidade de controle ABS MF4
60,0 A

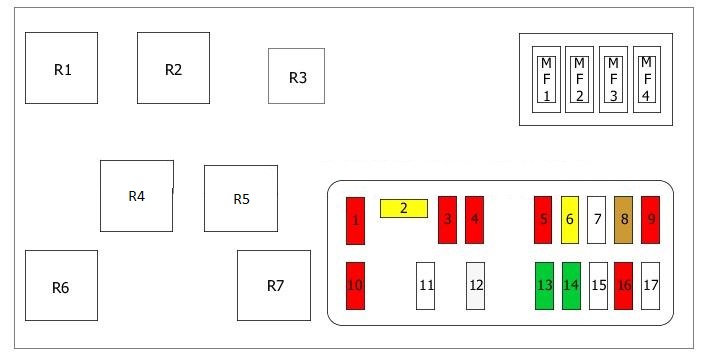

Fusível e relé no compartimento do motor, no lado esquerdo.

Fusível 1
Luz de posição esquerda
10,0 A
Fusível 2
Bomba de combustível
20,0 A
Fusível 3
Sem informações
10,0 A
Fusível 4
Luz de posição esquerda
10,0 A
Fusível 5
Luz de posição direita
10,0 A
Fusível 6
Sem informações
20,0 A
Fusível 7
Não utilizado
Fusível 8
Sem informações disponíveis
5,0 A
Fusível 9
Relé da bomba de combustível
Relé auxiliar da bomba de combustível
10,0 A
Fusível 10
Luz de posição direita
10,0 A
Fusível 11
Sem informações
Fusível 12
Limpadores de faróis
25,0 A
Fusível 13
Ventilador de arrefecimento
30,0 A
Fusível 14
Sem informações disponíveis Fusível
30,0 A
15
Não utilizado
Fusível 16
Sem informações disponíveis Fusível
10,0 A
17
Conector de diagnóstico Conector
reboque
Fusível MF1
Interruptor principal das luzes
Relé principal
Fusível no compartimento de passageiros
70,0 A
Fusível MF2
Fusível no compartimento de passageiros
Interruptor de ignição
Painel ADC (sistema de prevenção de partida)
Relé principal
70,0 A
Fusível MF3
Relé da bomba de ar secundário
40,0 A
Fusível MF4
Ventilador de arrefecimento
50,0 A
Relé R1 Relé
do ar condicionado
Relé R2
Ventilador de arrefecimento
Relé R3
Sem informações
Relé R4
Limpadores de faróis
Relé R5
Ventilador de arrefecimento
Relé R6 Relé
do ar condicionado
R7
Ventilador de arrefecimento

Citroën Jumpy (2007-2016) – diagrama de fusíveis

Ano de fabricação: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

O fusível do acendedor de cigarros (tomada de força) no Citroën Jumpy (2007-2016) é o fusível 9 na caixa de fusíveis do painel de instrumentos.

Localização

Existem três caixas de fusíveis:

– no painel de instrumentos à direita (atrás do porta-luvas, rebatível)
Incline o porta-luvas e puxe-o com força para acessar os fusíveis.

– no compartimento de passageiros (compartimento da bateria)
Remova a tampa do compartimento da bateria, remova o terminal vermelho da bateria (+).

– sob o capô
Assim que abrir o capô, deslize o suporte do limpador para facilitar o acesso; desconecte e incline a caixa para acessar os fusíveis.

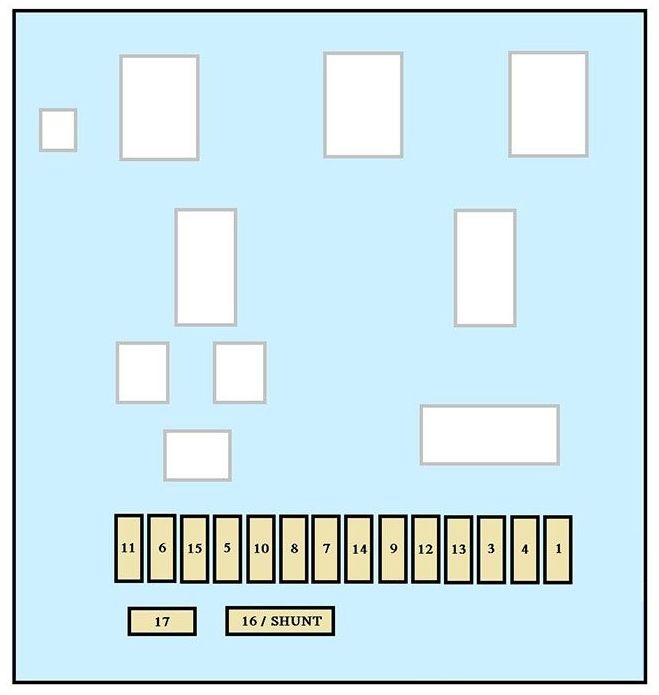

Caixa de fusíveis no painel de instrumentos

Nº	Amperes [A]	Descrição
1	15	Limpador de para-brisa traseiro
2	–	Livre
3	5	Unidade de controle do airbag
4	10	Sensor de ângulo de direção; Conector de diagnóstico; Sensor ESP; Ventilação manual; Interruptor da embreagem; Altura do feixe dos faróis; Bomba do filtro de partículas.
5	30	Espelhos elétricos; Motor do vidro do passageiro.
6	30	Alimentação dos vidros elétricos dianteiros
7	5	Luzes noturnas e luz do porta-luvas
8	20	Display multifuncional; Sirene anti-roubo; Sistema de áudio; Trocador de CD; Áudio/telefone; Caixa de fusíveis do reboque (acessórios); Conversor de carroceria/conversor de veículo (plataforma com cabine).
9	10	Conector de acessórios no porta-malas
10	30	Regulador de altura traseiro; Interruptor do volante; Painel de instrumentos.
11	15	Conector de diagnóstico; Interruptor de ignição.
12	15	Kit mãos-livres; Unidade de controle do airbag; Unidade de controle dos sensores de estacionamento.
13	5	Caixa de fusíveis do motor; Caixa de fusíveis do reboque.
14	15	Sensor de chuva; Ar condicionado digital; Painel de instrumentos.
15	30	Bloqueio/desbloqueio/Superchave
16	–	Livre
17	40	Vidro traseiro aquecido; Espelhos aquecidos.
17	10	Apenas espelhos aquecidos

Fusíveis no compartimento de passageiros

Número	Amperes [A]	Descrição
1	30	Assentos aquecidos
2	20 / –	Estado de carga da bateria/Livre
3	40/50	Caixa de fusíveis do reboque (acessórios); Fabricante da carroceria; Unidade de modificação do veículo (plataforma com cabine).
4	–	Livre
36	15	Fechaduras das portas com dobradiça
37	10	Fechaduras das portas com dobradiça
38	20	Limpador da porta traseira com asa
39	–	Livre
40	5	Espelhos retráteis

Diagrama da caixa de fusíveis (reboque / engate / fabricantes de carrocerias / fusíveis da plataforma CAB)

Número	Amperes [A]	Descrição
1	15	Livre
2	15	Relé de partida e gerador opcional
3	15	Alimentação do reboque 12V
4	15	Fornecimento fixo para conversores automotivos
5	10	Luzes de emergência

Caixa de fusíveis no compartimento do motor

Nº	Amperes [A]	Descrição
1	20	Unidade de controle do motor; Sistemas de alimentação de combustível e ar; Montagem do ventilador.
2	15	Buzina
3	10	Bomba do lavador dianteiro e traseiro
4	20	Bomba do lavador de faróis
5	15	Sistema de alimentação de combustível
6	10	Direção assistida; Interruptor adicional do pedal do freio.
7	10	Sistema de freio (ABS / DSC)
8	20	Controle do motor de partida
9	10	Interruptor principal do pedal do freio
10	30	Sistemas de alimentação de combustível e ar; Sistemas de controle de emissões.
11	40	Ventilação dianteira
12	30	Limpadores de para-brisa
13	40	Interface do sistema integrado
14	30	Livre

Citroën SpaceTourer/Dispatch/Jumpy (2016-2019…) – diagrama da caixa de fusíveis

Ano de fabricação: 2016, 2017, 2018, 2019.

Os fusíveis do acendedor de cigarros (tomada de força) no Citroën Jumpy são o fusível F32 (dianteiro) e F7 (traseiro) na caixa de fusíveis do painel de instrumentos.

Localização da caixa de fusíveis

Veículos com volante à esquerda: A caixa de fusíveis está localizada na parte inferior do painel de instrumentos (à esquerda).

Remova a tampa puxando pelo canto superior esquerdo e depois para a direita.

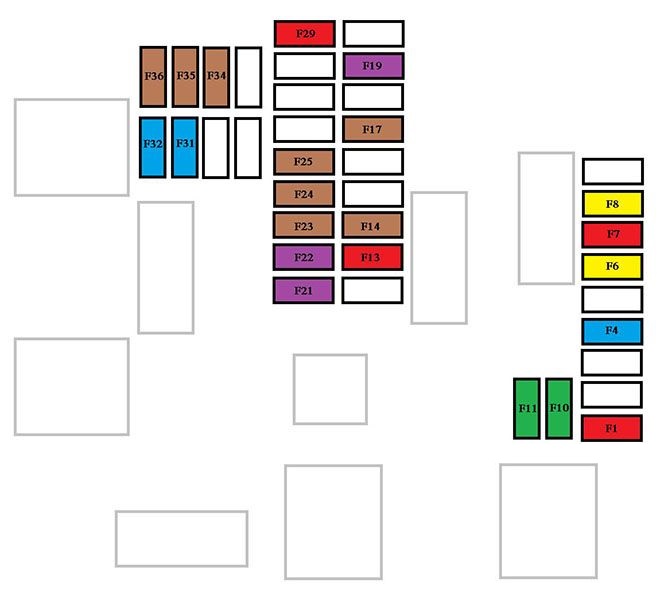

Caixa de fusíveis do painel de instrumentos Versão 1 (Eco)

Atribuição dos fusíveis na caixa de fusíveis do painel de instrumentos (v1)

Nº	Amperagem [A]	Descrição
Nº	Amperagem [A]	Descrição
F1	10	Direção assistida elétrica; Interruptor da embreagem.
F4	15	Buzina
F5	20	Bomba do lavador de para-brisa dianteiro e traseiro.
F6	20	Bomba do lavador de para-brisa dianteiro e traseiro.
F7	10	Alimentação de acessórios traseiros 12 V.
F8	20	Limpadores traseiros simples ou duplos.
F10 / F11	30	Fechaduras dianteiras e traseiras, externas, internas.
F13	10	Controle do ar condicionado dianteiro; Controle do rádio; Alavanca de câmbio; Display de alta resolução.
F14	5	Conexões de alerta e assistência.
F17	5	Painel de instrumentos.

Número	Amperagem [A]	Descrição
F19	3	Controle no volante.
F21	3	Sistema de abertura sem chave; Sistema de partida; Interruptor de ignição.
F22	3	Sensor de chuva e luminosidade; Câmera multifuncional de detecção.
F23	5	Cintos de segurança desabotoados ou não afivelados (display).
F24	5	Tela sensível ao toque; Câmera de ré; Sensores de estacionamento.
F25	5	Airbag.
F29	20	Sistema de áudio; Tela sensível ao toque; Leitor de CD; Navegação.
F31	15	Sistema de áudio (bateria +).
F32	15	Tomada de acessórios dianteira 12 V.
F34	5	Sistema de monitoramento de ponto cego; Controle elétrico dos espelhos laterais.
F35	5	Ajuste da altura do feixe dos faróis.
F36	5	Carregador de lanterna; Luz de leitura traseira.

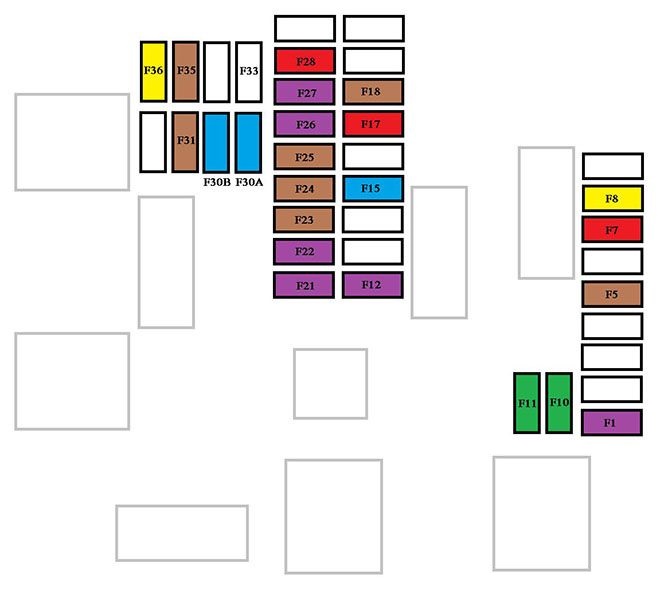

Caixa de fusíveis do painel de instrumentos versão 2 (completa)

Atribuição dos fusíveis na caixa de fusíveis do painel de instrumentos (v2)

Nº	Amperagem [A]	Descrição
Nº	Amperagem [A]	Descrição
F1	3	Sistema de abertura sem chave e sistema de partida ou interruptor de ignição.
F5	5	Tela sensível ao toque; Câmera de ré; Sensores de estacionamento.
F7	10	Controles do ar condicionado traseiro; Amplificador Hi-Fi.
F8	20	Limpador traseiro simples ou duplo.
F10 / F11	30	Fechaduras dianteiras e traseiras, externas, internas.
F12	3	Alarme.
F17	10	Tomada de acessórios traseira 12 V.
F18	5	Conexões de alerta e assistência.
F21	3	Carregador de lanterna; Luz de leitura traseira.
F22	3	Luz do porta-luvas; Luzes de leitura traseiras.

Nº	Amperagem [A]	Descrição
F23	5	Sistema de monitoramento de ponto cego; Controle eletrônico dos espelhos.
F24	5	Controle no volante.
F25	5	Ajuste da altura do feixe dos faróis.
F26	3	Cintos de segurança soltos ou não afivelados (display).
F27	3	Sensor de chuva e luz; Câmera multifuncional de detecção.
F28	10	Controle do ar condicionado dianteiro; Controle do rádio; Alavanca de câmbio; Display de alta resolução.
F30A ou B	15	Sistema de áudio (bateria +).
F31	5	Airbag.
F33	15	Tomada dianteira 12 V.
F35	5	Painel de instrumentos.
F36	20	Sistema de áudio; Tela sensível ao toque; Leitor de CD; Navegação.

Caixa de fusíveis no compartimento do motor

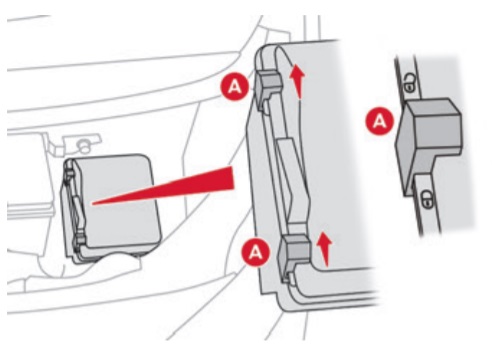

Localização da caixa de fusíveis

Localiza-se no compartimento do motor, perto da bateria.

Para acessá-la, solte os dois ganchos A, remova a tampa.

Atribuição dos fusíveis na caixa de fusíveis do compartimento do motor

Nº	Amperagem [A]	Descrição
F12	5	Bicos aquecidos para lavagem dos vidros.
F14	25	Bomba do lavador de vidros dianteiros e traseiros.
F15	5	Radar dianteiro e frenagem de emergência; Direção assistida elétrica.
F17	10	Interface do sistema integrado.
F19	30	Motor do limpador de para-brisa dianteiro.
F20	15	Bomba do lavador de vidros dianteiros e traseiros.
F21	20	Bomba do lavador de faróis.
F22	15	Buzina
F23	15	Farol baixo direito.
F24	15	Farol baixo esquerdo.

Sobre o Citroën Jumpy (1994-2019)

O Citroën Jumpy, fabricado entre 1994 e 2019, é um veículo comercial popular, caracterizado pela sua versatilidade e fiabilidade. Este modelo é conhecido pelo seu interior espaçoso, ideal para o transporte de mercadorias ou grupos maiores de pessoas. O Citroën Jumpy oferecia várias opções de motorização, incluindo variantes a gasolina e diesel, permitindo aos clientes escolher de acordo com as suas necessidades e preferências. Graças à sua construção robusta e tecnologias modernas, o Jumpy era popular não só entre empresários, mas também entre famílias que precisavam de um veículo fiável e espaçoso.

Diagrama da caixa de fusíveis do Citroën Jumpy

Esta página mostra o diagrama da caixa de fusíveis do Citroën Jumpy, essencial para a manutenção e reparação corretas do sistema elétrico do veículo. A caixa de fusíveis está geralmente localizada no interior do veículo, sob o painel de instrumentos ou no compartimento do motor. O diagrama mostra os números dos fusíveis, os seus valores em amperes e os componentes que protegem. É importante usar sempre fusíveis de substituição com o mesmo valor em amperes para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral da sua configuração e mantê-la corretamente.
