Citroën C4 Spacetourer (2018-2021) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën C4 Spacetourer 2018-2021, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Citroën C4 Spacetourer
Aplica-se a veículos fabricados nos anos:
2018, 2019, 2020, 2021.
Fusíveis no painel de instrumentos
Duas caixas de fusíveis estão localizadas na parte inferior do painel de instrumentos (à esquerda).

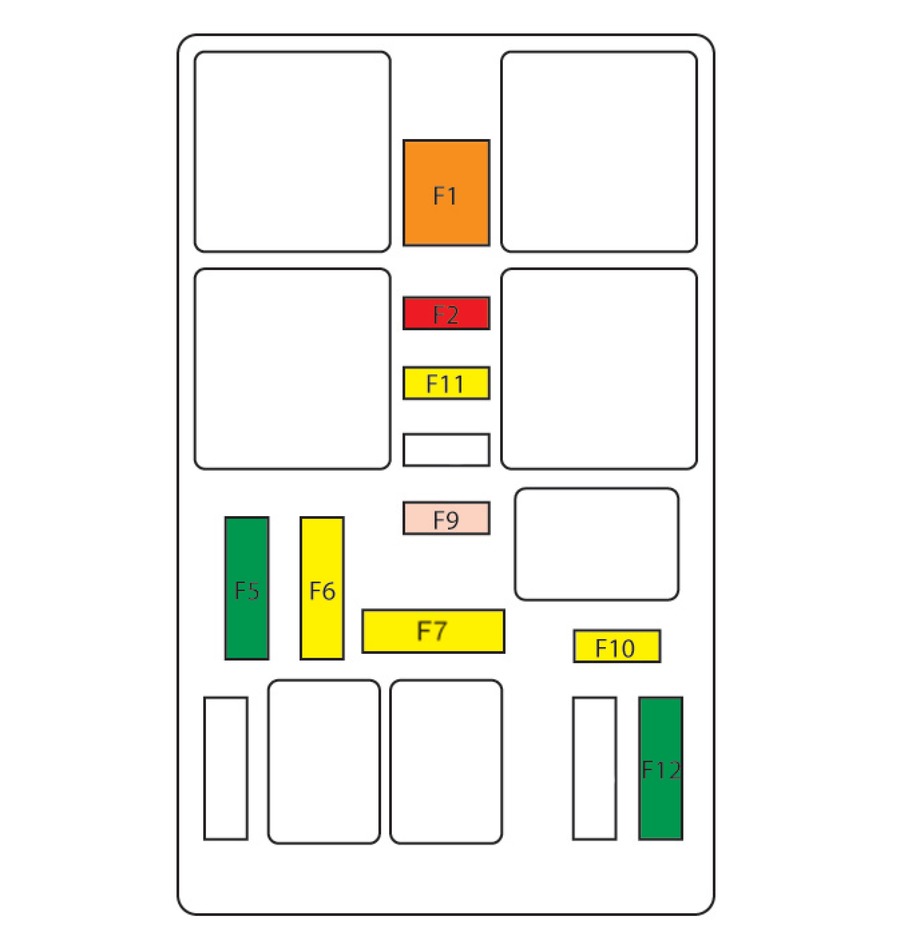

Caixa 1
|
Número |
Amperagem [A] |
Descrição |
|---|---|---|
|
F1 |
40 A |
Secagem / desembaçamento do vidro traseiro. |
|
F2 |
20 A |
Espelhos retrovisores elétricos. |
|
F5 |
30 A |
Toldo do teto panorâmico. |
|
F6 |
20 A |
Na parte traseira para dispositivos multimídia 12 V. |
|
F7 |
20 A |
Para 230 V. |
|
F9 |
25 A |
Assentos aquecidos. |
|
F10 |
20 A |
Módulo de engate de reboque. |
|
F11 |
20 A |
Ventilador do ar condicionado. |
|
F12 |
30 A |
Motor da janela. |

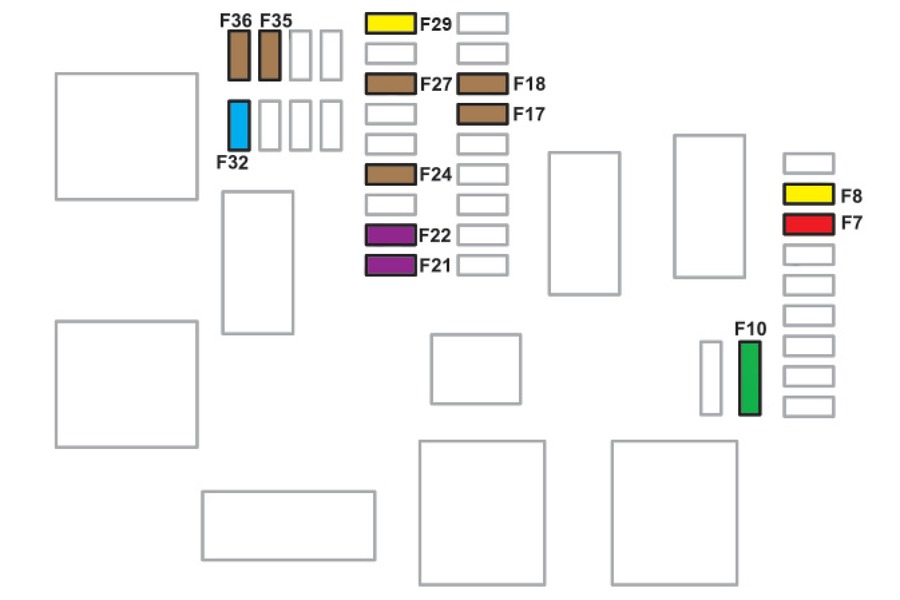

Caixa de fusíveis 2
|
Número |
Amperagem [A] |
Descrição |
|---|---|---|
|
F7 |
10 A |
Para 12 V para dispositivos multimídia no porta-malas. |
|
F8 |
20 A |
Limpador do vidro traseiro. |
|
F10 |
30 A |
Travamento central |
|
F17 |
5 A |
Airbag frontal do passageiro. |
|
F18 |
5 A |
Seletor de transmissão automática. |
|
F21 |
3 A |
Botão START/STOP. |
|
F22 |
3 A |
Sensor de chuva e intensidade de luz; Câmera no para-brisa. |
|
F24 |
5 A |
Sistema de assistência ao estacionamento; Assistência por meio de visão panorâmica. |
|
F27 |
5 A |
Transmissão automática. |
|
F29 |
20 A |
Sistemas de áudio e telemática. |
|
F32 |
15 A |
Tomadas 12 V. |
|
F35 |
5 A |
Ajuste de altura dos faróis; Secagem do vidro traseiro; Sensor de radar. |
|
F36 |
5 A |
Iluminação: porta-luvas, compartimento central, luzes de leitura, luzes de teto. |

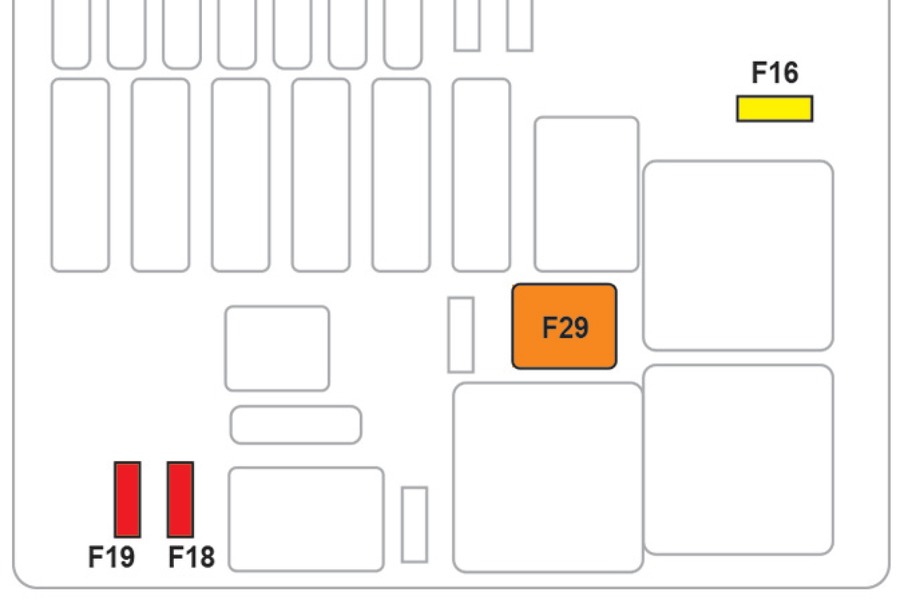

Fusíveis no compartimento do motor
A caixa de fusíveis está localizada no compartimento do motor, perto da bateria.
|
Número |
Amperagem [A] |
Descrição |
|---|---|---|
|
F16 |
20 A |
Limpadores de faróis. |
|
F18 |
10 A |
Farol baixo direito. |
|
F19 |
10 A |
Farol baixo esquerdo. |
|
F29 |
40 A |
Limpadores de para-brisa. |

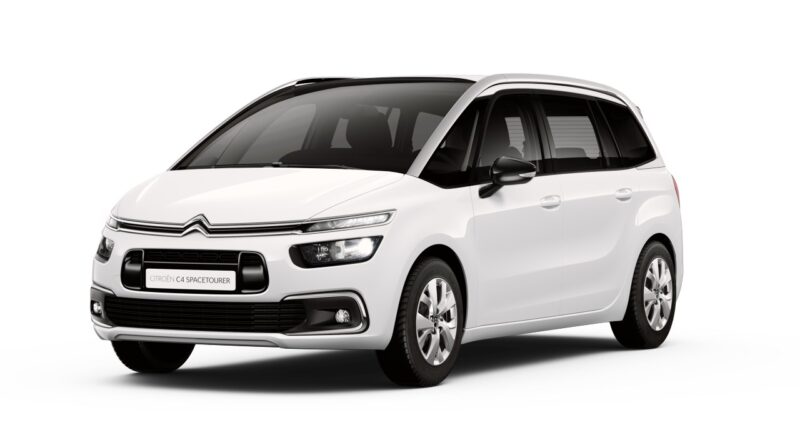

Sobre o Citroën C4 Spacetourer (2018-2021)
O Citroën C4 Spacetourer, fabricado entre 2018 e 2021, é um MPV moderno e espaçoso que oferece uma viagem confortável para toda a família. Este modelo é caracterizado por um design elegante e uma série de inovações tecnológicas que aumentam o conforto e a segurança dos passageiros. O Citroën C4 Spacetourer está disponível com várias motorizações, incluindo motores a gasolina e diesel, que proporcionam desempenho ideal e consumo de combustível eficiente. O interior do veículo foi projetado com ênfase na amplitude e variabilidade, permitindo fácil adaptação para diferentes necessidades de viagem.
Diagrama da caixa de fusíveis do Citroën C4 Spacetourer
Esta página mostra o diagrama da caixa de fusíveis para o modelo Citroën C4 Spacetourer, que é essencial para a manutenção e reparo adequados dos sistemas elétricos do veículo. A caixa de fusíveis neste carro geralmente está localizada em dois lugares: sob o capô e dentro da cabine, especificamente sob o painel de instrumentos. Os diagramas nesta página mostram claramente os números dos fusíveis, sua amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter um diagrama preciso da caixa de fusíveis disponível.
