Citroen C4 Picasso (2006-2013) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën C4 Picasso 2006-2013, obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Citroen C4 Picasso (2006-2013) – esquema da caixa de fusíveis
Ano de fabricação: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
O fusível do isqueiro (tomada de energia) no Citroën C4 Picasso (2006-2013) é o fusível F9 na caixa de fusíveis sob o painel de instrumentos.

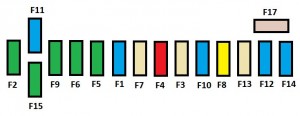

Caixa de fusíveis sob o painel de instrumentos
Caixa de fusíveis número 1
| Número | Amperagem [A] | Descrição |
| F1 | 15 | Limpador de para-brisa traseiro |
| F2 | 30 | Bloqueio e desbloqueio do solo |
| F3 | 5 | Airbag |
| F4 | 10 | Multimídia;Espelho com função fotocromática;
Filtragem de partículas; Conector de diagnóstico; Ar condicionado; Ajuste de correção de altura dos faróis. |
| F5 | 30 | Janelas dianteiras;Eletrônica das portas dianteiras;
Teto de vidro panorâmico. |
| F6 | 30 | Janelas traseiras |
| F7 | 5 | Iluminação interna;Tomada refrigerada;
Rádio. |
| F8 | 20 | Display multifuncional;Rádio;
Trocador de CD; Controle no volante; Multimídia; Detecção de deflação; Alarme; Reboque. |
| F9 | 30 | Isqueiro;Multimídia;
Conector frontal 12V; Lâmpada; Rádio. |
| F10 | 15 | Corretor de altura (suspensão) |
| F11 | 15 | Interruptor do freio;Interruptor de ignição. |
| F12 | 15 | Assistência de estacionamento;Limpeza e iluminação automática da tela;
Assento elétrico do passageiro; AFIL; Amplificador Hi-Fi; Reboque. |
| F13 | 5 | Relé do motor;Assento elétrico do motorista. |
| F14 | 15 | Ar condicionado;Kit mãos-livres Bluetooth®;
Transmissão automática; Airbag; Painel de instrumentos. |
| F15 | 30 | Bloqueio e desbloqueio |
| F 16 | VENTILADOR | |
| F17 | 40 | Vidro traseiro aquecido |

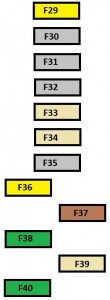

Caixa de fusíveis número 2
| Número | Amperagem [A] | Descrição |
| F29 | 20 | Assentos aquecidos |
| F30 | Livre | |
| F31 | Livre | |
| F32 | ||
| F33 | 5 | Assistência de estacionamento; Limpeza e iluminação automática da tela;
Assento elétrico do passageiro; AFIL; Amplificador Hi-Fi |
| F34 | 5 | Display |
| F35 | Livre | |
| F36 | 20 | Amplificador Hi-Fi |
| F37 | 10 | Ar condicionado, pacote de luzes |
| F38 | 30 | Assento elétrico do motorista |
| F39 | 5 | Tampa do tanque de combustível |
| F40 | 30 | Assento elétrico do passageiro; Teto panorâmico. |

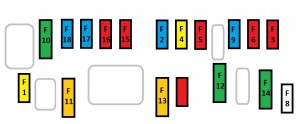

Caixa de fusíveis no compartimento do motor
| Nr | Amperagem [A] | Descrição |
| F1 | 20 | Controle do motor |
| F2 | 15 | Buzina |
| F3 | 10 | Bomba de líquido de lavagem de para-brisa |
| F4 | 20 | Bomba de lavagem de faróis |
| F5 | 15 | Componentes do motor |
| F6 | 10 | Piscas bi-funcionais de xenônio;Motor de correção de altura dos faróis;
Interruptor da embreagem; BCP (caixa de fusíveis dos interruptores de proteção). |
| F7 | 10 | Transmissão automática;Interruptor de nível do líquido de arrefecimento do motor;
Assistência de direção. |
| F8 | 25 | Motor de partida |
| F9 | 10 | Interruptor das luzes de freio |
| F10 | 30 | Componentes do motor |
| F11 | 40 | Ventilador traseiro |
| F12 | 30 | Limpeza da tela |
| F13 | 40 | BSI (interface de sistema integrado) |
| F14 | 30 | Bomba de ar, desligamento do trocador de calor |
| F15 | 10 | Faróis altos direitos |
| F 16 | 10 | Faróis altos esquerdos |
| F17 | 15 | Faróis baixos esquerdos |
| F18 | 15 | Faróis baixos direitos |

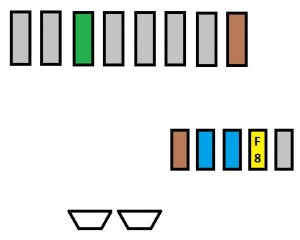

Caixa de fusíveis na bateria
| Nº | Amperagem [A] | Descrição |
| F1 | Pinos de conexão Bateria Plus | |
| F2 | Pinos de conexão de alimentação; BSM (módulo de relé do motor). | |
| F3 | ||
| F4 | 5 | Atuador da transmissão automática e ECU |
| F5 | 15 | Tomada de diagnóstico |
| F6 | 15 | ECU para transmissão automática eletrônica de 6 velocidades |
| F7 | 5 | ECU ESP |
| F8 | 20 | Tomada traseira 12V |
