Citroen Xantia (1992-2002) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën Xantia 1992-2002, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Citroen Xantia (1992-1997) – diagrama do painel de fusíveis
Ano de produção: 1992, 1993, 1994, 1995, 1996, 1997.
O fusível do isqueiro (tomada de força) no Citroën Xantia (1992-1997) é o fusível F16 e F19 no painel de fusíveis da cabine.
Painel de fusíveis da cabine
| Nº | Amp [A] | Descrição |
| F1 | 10 | Rádio e CD player
(diretamente via ignição ou bateria, dependendo da posição do fusível) |
| F2 | 5 | Teclado codificado anti-roubo,
resistor de iluminação do painel de instrumentos, instrumentos, sistema de aviso “luzes acesas”, sensor de nível do fluido do lavador, relé de aquecimento automático |
| F3 | 10 | Luz de ré,
ventilador de arrefecimento, tomada de diagnóstico |
| F4 | 5 | Luz de posição esquerda,
luz traseira direita, sistema de aviso “luzes acesas” |
| F5 | 15 | Sistema de aviso de temperatura do fluido do radiador |
| F6 | 10 | ABS |
| F7 | 20 | Relé da buzina, compressor da buzina |
| F8 | 30 | Desvio de alimentação F25/F15 |
| F9 | 5 | Indicadores,
luz lateral direita, luz traseira esquerda |
| F10 | 30 | Vidros elétricos traseiros |
| F11 | 30 | Teto solar |
| F12 | 10 | Aquecimento,
ar condicionado, piloto automático, suspensão hidráulica, sistema de alarme, sirene de aviso, instrumentos |
| F13 | 10 | Engate de reboque |
| F14 | 40 | Bancos elétricos (potência) |
| F15 | 20 | Bancos aquecidos,
alarme (LED), iluminação do porta-malas, temporizador |
| F16 | 20 | Isqueiro dianteiro
(diretamente via ignição ou bateria, dependendo da posição do fusível) |
| F17 | 15 | Alarme (alimentação) |
| F18 | 10 | Faróis de nevoeiro traseiros |
| F19 | 5 | Isqueiro e interruptor de iluminação |
| F20 | 30 | Ventilador do aquecedor (alimentação) |
| F21 | 30 | Fecho centralizado |
| F22 | 20 | Limpador traseiro |
| F23 | 10 | Interruptor de aquecimento do vidro traseiro,
interruptores de aquecimento dos bancos |
| F24 | 30 | Limpador dianteiro,
iluminação, transmissão automática |
| F25 | 5 | Memória do rádio,
relógio, conector de diagnóstico, CD player, controle remoto do fecho centralizado |
| F26 | 15 | Interruptor das luzes de emergência |
| F27 | 30 | Espelhos retrovisores aquecidos (alimentação) |
| F28 | 15 | Controle do teto solar,
isolador do limpador traseiro, piscas, instrumentos, luzes de aviso STOP e freio, ABS, piloto automático |
| F29 | 30 | Vidros elétricos dianteiros |
| F30 | 15 | Lâmpadas de leitura de mapa,
iluminação do espelho de cortesia, iluminação do porta-luvas, controle elétrico do banco, interruptor elétrico do vidro, telefone |

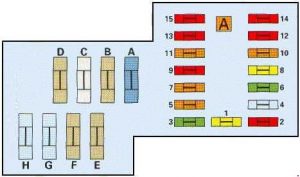

Painel da caixa de fusíveis do compartimento do motor
| Nº | Amp [A] | Descrição |
| F1 | 20 | ABS |
| F3 | 30 | Ventilador de arrefecimento |
| 40 | ||
| F4 | – | – |
| F5 | 5 | Ventilador de arrefecimento |
| F6 | 30 | Temporizador dos jatos dos faróis,
faróis de nevoeiro dianteiros |
| F7 | 5 | Injeção de combustível |
| F8 | 20 | Suspensão hidroativa |
| F9 | 10 | Relé da bomba de combustível |
| F10 | 5 | Jatos dos faróis |
| F11 | 5 | Relé do sensor de oxigénio |
| F12 | 10 | Faróis altos do lado esquerdo |
| F13 | 10 | Faróis altos do farol direito |
| F14 | 10 | Luzes de presença do lado esquerdo |
| F15 | 10 | Luzes de presença direitas |
Citroen Xantia (1998-2002) – diagrama de fusíveis
Ano de produção: 1998, 1999, 2000, 2001, 2002.
O fusível do isqueiro (tomada de força) no Citroën Xantia (1998-2002) é o fusível F16 na caixa de fusíveis da cabine.

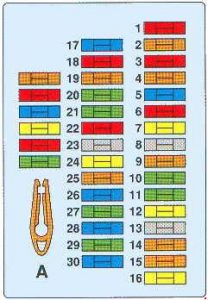

Caixa de fusíveis da cabine
| Nº | Amp [A] | Descrição |
| F1 | 10 | Rádio e CD player (diretamente via alimentação ou bateria, dependendo da posição do fusível). |
| F2 | 10 | Sistema de aviso de temperatura do líquido de arrefecimento; Tomada de diagnóstico. |
| F3 | 10 | Suspensão hidroativa |
| F4 | 5 | Luz de posição esquerda; Luz traseira direita. |
| F5 | 10 | Relé das luzes diurnas; Relé do ventilador do aquecedor; Relé dos bancos aquecidos; Interruptor de aquecimento do vidro traseiro. |
| F6 | 10 | ABS; Piloto automático. |
| F7 | 20 | Relé da buzina; Engate de reboque. |
| F8 | – | – |
| F9 | 5 | Luz de posição direita; Luz traseira esquerda. |
| F10 | 30 | Vidros elétricos traseiros |
| F11 | 20 | Teto solar |
| F12 | 20 | Luzes traseiras; Interruptor das luzes de freio; Painel de instrumentos; Ar condicionado. |
| F13 | 20 | Bancos aquecidos |
| F14 | 20 | Regulador de injeção de combustível; Ar condicionado. |
| F15 | 30 | Painel de instrumentos; Conector de diagnóstico; Unidade de controle da carroceria. |
| F16 | 20 | Isqueiro |
| F17 | 10 | ECU da transmissão AL4 |
| F18 | 10 | Farol de nevoeiro traseiro e luz de aviso |
| F19 | 5 | Luzes laterais |
| F20 | 40 | Bancos elétricos |
| F21 | 30 | Ventilador do aquecedor |
| F22 | 5 | Teto solar |
| F23 | – | – |
| F24 | 20 | Limpadores e lavador traseiro, porta-malas traseiro; Sensor de chuva. |
| F25 | 10 | Rádio; Relógio digital; Alarme LED; Computador de bordo; Painel de instrumentos; Display de temperatura ambiente. |
| F26 | 15 | Interruptor das luzes de emergência |
| F27 | 30 | Vidros elétricos dianteiros |
| F28 | 15 | Luz de leitura de mapa; Interruptor; Motor do limpador traseiro; Controle do espelho externo; Iluminação da alavanca da transmissão automática. |
| F29 | 30 | Vidro traseiro aquecido; Espelhos aquecidos. |
| F30 | 15 | Display de temperatura ambiente; Relógio digital; Painel de instrumentos; Motores dos vidros elétricos controlados eletricamente. |
Diagrama da caixa de fusíveis do compartimento do motor
| Nº | Amp [A] | Descrição |
| F1 | 20 | ABS |
| F2 | 40 | Bomba de injeção de ar |
| F3 | 30 | Ventilador de arrefecimento |
| F4 | – | – |
| F5 | 5 | Ventilador de arrefecimento |
| F6 | 30 | Temporizador do limpador; Faróis de nevoeiro dianteiros. |
| F7 | 20 | Injeção de combustível |
| F8 | 20 | Suspensão hidroativa |
| F9 | 10 | Relé da bomba de combustível |
| F10 | 5 | Limpador de faróis |
| F11 | 5 | Relé do sensor de oxigénio ou piloto automático |
| F12 | 10 | Faróis altos do lado esquerdo |
| F13 | 10 | Faróis altos do farol direito |
| F14 | 10 | Luzes de presença do lado esquerdo |
| F15 | 10 | Luzes de presença do lado direito |
Sobre o Citroen Xantia (1992-2002)
O Citroen Xantia, produzido entre 1992 e 2002, é um modelo de classe média que se destaca pelo seu design elegante e tecnologia avançada para a sua época. Este automóvel estava disponível em várias versões de carroçaria, incluindo sedan e carrinha. O Xantia era conhecido pela sua suspensão hidropneumática, que proporcionava um conforto de condução excecional. Sob o capô, podiam ser encontrados vários motores, desde os a gasolina de 1.6 litros até às potentes unidades diesel de 2.1 litros. Estes motores foram concebidos para proporcionar um desempenho fiável e um consumo de combustível eficiente.
Diagrama da caixa de fusíveis do Citroen Xantia
Esta página apresenta o diagrama da caixa de fusíveis do Citroen Xantia, essencial para a manutenção e reparação corretas dos sistemas elétricos do veículo. A caixa de fusíveis está geralmente localizada no interior do veículo, sob o painel de instrumentos do lado do condutor, e outra pode estar localizada no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, a sua amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos nos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir a segurança e a funcionalidade dos circuitos elétricos do seu veículo.
