Citroën C4 Picasso II (2016-2018) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Citroën C4 Picasso II 2016-2018, obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Citroën C4 Picasso II
Aplica-se a veículos fabricados nos anos:
2016, 2017, 2018.
Configurações:
O tipo de sistema elétrico do veículo depende do seu nível de equipamento. Para identificar o tipo de sistema elétrico no veículo, abra o capô: a presença de uma caixa de fusíveis adicional em frente à bateria indica que é do tipo 2. O sistema elétrico do tipo 1 não possui fusíveis em frente à bateria.
Caixas de fusíveis do painel de instrumentos
Veículos com volante à esquerda: a caixa de fusíveis está localizada na parte inferior do painel de instrumentos (à esquerda).
Remova a tampa puxando o canto superior direito, depois para a esquerda, remova completamente a tampa, puxando cuidadosamente na direção indicada pela seta.
Veículos com volante à direita:
Abra o porta-luvas, remova a tampa puxando do lado superior esquerdo e depois do lado direito, remova completamente a tampa, puxando cuidadosamente na direção indicada pela seta.

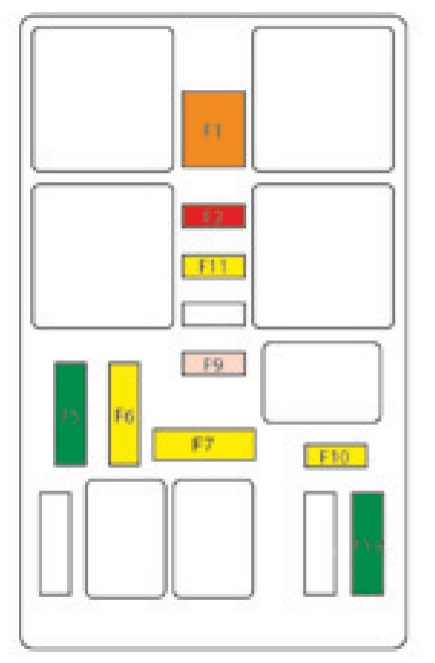

Caixa de fusíveis do painel de instrumentos 1
| Número | Amperes [A] | Descrição |
|---|---|---|
| F1 | 40 A | Vidro traseiro aquecido |
| F2 | 20 A | Espelhos retrovisores elétricos. |
| F5 | 30 A | Cortina panorâmica do teto solar |
| F6 | 20 A | A 12 V; Multimídia traseira. |
| F7 | 20 A | A 230 V. |
| F9 | 25 A | Assentos aquecidos. |
| F10 | 20 A | Módulo de interface do reboque. |
| F11 | 20 A | Ventilador do ar condicionado. |
| F12 | 30 A | Motores elétricos para janelas. |

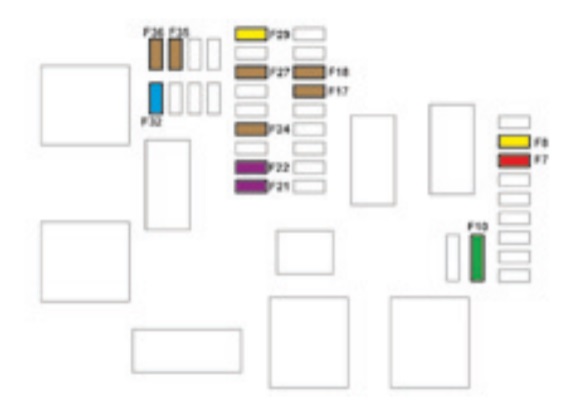

Caixa de fusíveis do painel de instrumentos 2
| Número | Amperes [A] | Descrição |
|---|---|---|
| F7 | 10 A | Alimentação ao arrancar 12 V; Multimídia traseira. |
| F8 | 20 A | Limpador do vidro traseiro. |
| F10 | 30 A | Fechaduras. |
| F17 | 5 A | Painel de instrumentos. |
| F18 | 5 A | Transmissão automática. |
| F21 | 3 A | Botão START/STOP. |
| F22 | 3 A | Sensor de chuva e luz; Câmera no para-brisa. |
| F24 | 5 A | Sensores de estacionamento; Assistência visual panorâmica. |
| F27 | 5 A | Transmissão automática. |
| F29 | 20 A | Sistemas de áudio e telemática. |
| F32 | 15 A | Tomadas 12 V. |
| F35 | 5 A | Ajuste de altura dos faróis; Vidro traseiro aquecido;
Radar. |
| F36 | 5 A | Iluminação interior: porta-luvas, compartimento central, luzes de leitura, luzes de teto. |

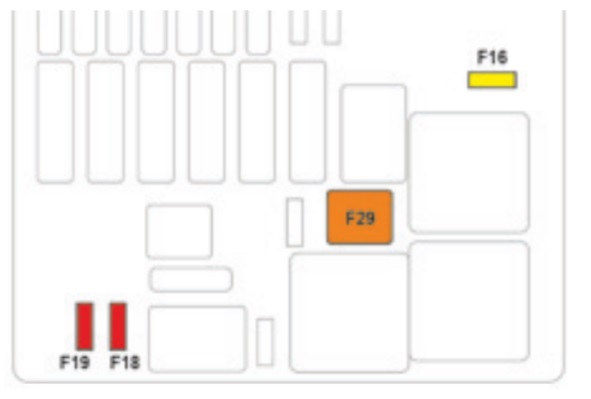

Compartimento do motor
| Número | Amperes [A] | Descrição |
|---|---|---|
| F 16 | 20 A | Limpadores dos faróis. |
| F18 | 10 A | Farol baixo direito. |
| F19 | 10 A | Farol baixo esquerdo. |
| F29 | 40 A | Limpadores de para-brisa. |
Sobre o Citroën C4 Picasso II (2016-2018)
O Citroën C4 Picasso II, produzido entre 2016 e 2018, é um modelo popular entre os veículos familiares devido ao seu interior espaçoso e design moderno. Este modelo oferece várias opções de motorização, incluindo motores a gasolina e diesel, que proporcionam um desempenho equilibrado e um consumo de combustível eficiente. No interior, encontramos elementos tecnológicos avançados, como um ecrã tátil e vários sistemas de assistência ao condutor, o que aumenta o conforto e a segurança da condução. O C4 Picasso II é também conhecido pela sua flexibilidade, oferecendo uma disposição variável dos bancos e uma grande bagageira, o que o torna ideal para viagens em família.
Esquema da caixa de fusíveis do Citroën C4 Picasso II
Esta página apresenta o esquema da caixa de fusíveis para o Citroën C4 Picasso II, que é essencial para a correta manutenção e reparação do veículo. A caixa de fusíveis está geralmente localizada em dois locais principais: na cabine do veículo, frequentemente sob o painel de instrumentos, e no compartimento do motor. Os esquemas nesta página detalham os números dos fusíveis, a sua amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter conhecimento da sua configuração.
