Audi Q3 F3 II (2018-2022) – Caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Audi Q3 F3 II (2018–2022), obterá informações sobre a localização dos painéis de fusíveis no carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

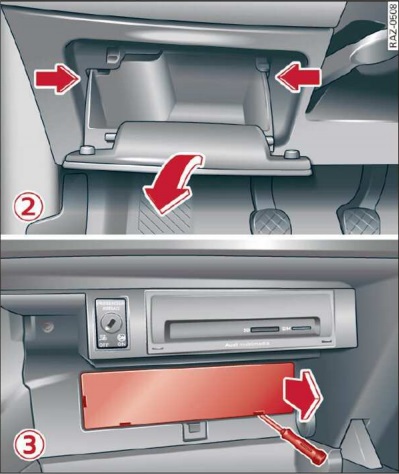

Compartimento de passageiros

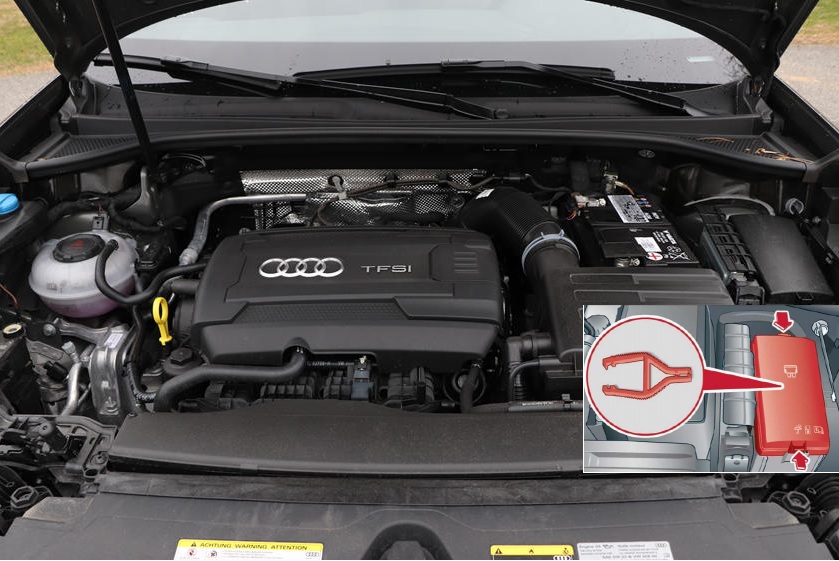

Compartimento do motor

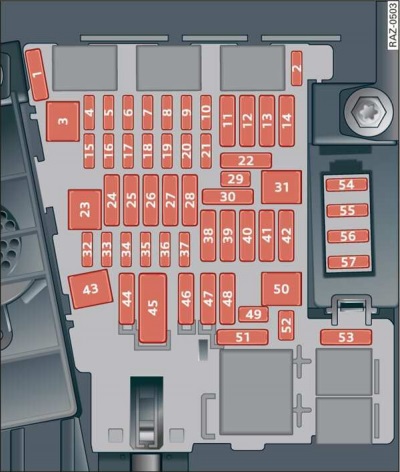

Caixa de fusíveis do compartimento de passageiros

Atribuição de fusíveis no painel de instrumentos (2018-2020)

Número	Descrição
Número	Descrição
1	2018-2019: não utilizado; 2020: Limpeza de gases de escape
2	Apoios lombares dianteiros
4	2018-2019: Controlo de volume; 2020: Módulo de controlo do sistema de infoentretenimento MMI.
5	Módulo de controlo da porta (diagnóstico)
6	Bloqueio da coluna de direção; Alavanca seletora da transmissão automática.
7	Recetor de rádio; Aquecimento estacionário; Controlos do ar condicionado.
8	Controlo do ângulo dos faróis; Monitorização interna; Iluminação ambiente; Interruptor das luzes; Módulo do tejadilho; Sistema de chamada de emergência; Travão de estacionamento; Interface de diagnóstico; Sensor de luz e chuva.
9	Eletrónica da coluna de direção
10	2018-2019: Ecrã; 2020: Ecrã; Módulo de controlo do sistema de infoentretenimento MMI.
11	Módulo de controlo do sistema elétrico do veículo
12	Módulo de controlo do sistema de infoentretenimento MMI
13	Pré-tensor do cinto de segurança do lado do condutor
14	Aquecimento e ventilador do sistema de ar condicionado
15	Bloqueio da coluna de direção
16	2018-2019: Amplificador de telemóvel; 2020: Módulo de controlo do sistema de infoentretenimento MMI.
17	Painel de instrumentos
18	Câmara de marcha-atrás; Câmaras periféricas.
19	Abertura, arranque do veículo (NFC)
20	2018-2019: Painel de instrumentos; 2020: Limpeza de gases de escape; Painel de instrumentos.
21	Eletrónica da coluna de direção
23	Teto de vidro panorâmico
24	Módulo de controlo do sistema elétrico do veículo
25	Módulo de controlo da porta do lado do condutor; Motor do regulador do vidro traseiro esquerdo; Módulo de controlo da porta traseira esquerda.

Número	Descrição
26	Módulo de controlo do sistema elétrico do veículo
27	Módulo de controlo do sistema elétrico do veículo
29	Módulo do tejadilho; Módulo de controlo do equipamento elétrico do veículo.
30	Módulo de controlo da bateria auxiliar
31	Tampa da bagageira
32	Sistemas de assistência ao condutor (sistema de estacionamento, assistente lateral, assistente de direção adaptativo, câmara).
33	Sistema de deteção de passageiros; Ventilação dos bancos dianteiros; Iluminação interior do tejadilho.
34	Elementos do sistema de ar condicionado; Travão de estacionamento; Luzes de marcha-atrás.
35	Elementos do sistema de ar condicionado; Interface de diagnóstico; Controlo no painel de instrumentos; Espelho.
39	Motor do regulador do vidro traseiro direito; Módulo de controlo da porta dianteira do lado do passageiro; Módulo de controlo da porta traseira direita.
40	Tomada
41	Pré-tensor do cinto de segurança do lado do passageiro
42	Módulo de controlo do sistema elétrico do veículo
43	Amplificador de áudio
44	Módulo de controlo da tração integral (quatro)
45	Ajuste do banco do condutor
47	Limpa-vidros traseiro
48	2018-2019: Não utilizado; 2020: Som externo
50	2018-2019: Não utilizado; 2020: Tampa da bagageira.
52	Suspensão
53	Aquecedor do vidro traseiro
54	Luz do gancho de reboque esquerdo
55	Gancho de reboque
56	Luz do gancho de reboque direito
57	Tomada do gancho de reboque

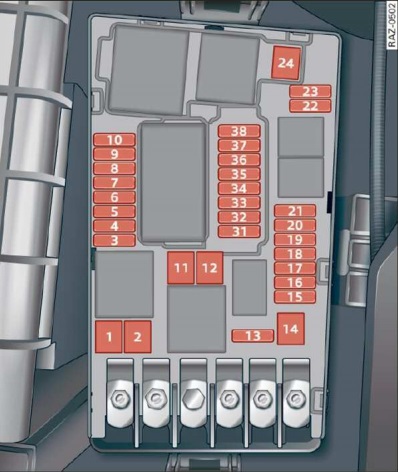

Caixa de fusíveis do compartimento do motor

Atribuição de fusíveis no compartimento do motor (2018-2020)

Número	Descrição
Número	Descrição
1	2018-2019: Controlo eletrónico de estabilidade (ESC); 2020: Não utilizado
2	2018-2019: Controlo eletrónico de estabilidade (ESC); 2020: Não utilizado.
4	Elementos do motor; Arranque do motor.
5	Elementos do motor; Bobinas de ignição,
6	Interruptor das luzes de travão
7	Elementos do motor
8	Sensores de oxigénio aquecidos
9	Elementos do motor
10	Bomba de combustível
11	Aquecimento estacionário, elementos do motor
12	Aquecimento estacionário, elementos do motor
13	Transmissão automática; Bomba de fluido da transmissão.
14	Elementos do motor; Bobinas de ignição.

Número	Descrição
15	Buzina
16	Elementos do motor; Bobinas de ignição.
17	Controlo de estabilidade (ESC); Módulo de controlo do motor.
18	Módulo de controlo da bateria
19	Módulo de controlo dos limpa-para-brisas dianteiros
20	Alarme anti-roubo; Abertura da porta da garagem.
21	Transmissão automática
22	Módulo de controlo do motor
23	Arranque do motor
24	Aquecimento adicional
31	Elementos do motor
36	Farol esquerdo
37	Aquecimento estacionário
38	Farol direito

Sobre o Audi Q3 F3 II (2018-2022)

O Audi Q3 F3 II, produzido entre 2018 e 2022, é a segunda geração do popular SUV compacto da Audi. Este modelo caracteriza-se por um design moderno, tecnologias avançadas e um elevado nível de conforto. O Audi Q3 F3 II oferece várias opções de motorização, incluindo motores a gasolina e diesel, que proporcionam um desempenho e eficiência ótimos. O interior do veículo foi concebido com ênfase na qualidade e funcionalidade, incorporando as mais recentes tecnologias de infoentretenimento e sistemas de assistência ao condutor. Este modelo é ideal para quem procura um SUV fiável e elegante com excelentes características de condução.

Diagrama da caixa de fusíveis do Audi Q3 F3 II

Esta página apresenta o diagrama da caixa de fusíveis do Audi Q3 F3 II, essencial para a manutenção e reparação corretas do veículo. As localizações típicas da caixa de fusíveis para este modelo incluem o compartimento do motor e o interior do veículo, geralmente na área do painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. Ao substituir fusíveis, é importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral da sua configuração e mantê-la corretamente.
