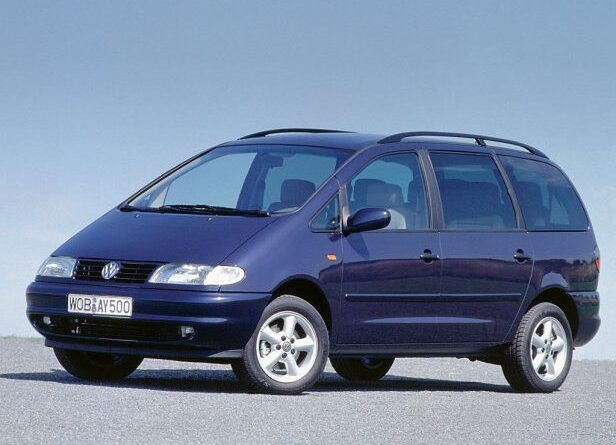

Volkswagen Sharan (1996-2009) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Volkswagen Sharan (1996–2009), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.

Volkswagen Sharan – Diagrama da caixa de fusíveis

Ano de produção: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

O fusível do isqueiro (tomada de força) no Volkswagen Sharan é o fusível 7 ou 35 (dependendo da versão) na caixa de fusíveis do habitáculo.

Localização

1	Unidade de controle eletrônico do ar condicionado
2	Unidade de controle do motor do ventilador do aquecedor, dianteiro (com controle automático de temperatura)
3	Unidade de controle do motor do ventilador do aquecedor traseiro (com controle automático de temperatura)
4	Amplificador de sinal de antena – atrás do painel do teto
5	Centralina antifurto Centralina de bloqueio central – sob o banco do motorista (^ 08/97)
6	Centralina antifurto – na unidade multifuncional (09/97 ^)
7	Sistema de sinalização antifurto – ressonador do sistema de admissão (^ 04/00)
8	Sistema de sinalização antifurto – ressonador do sistema de admissão (05/00 ^)
9	Antena de áudio – janela traseira direita
10	Bateria auxiliar – sob o banco do passageiro, se presente
11	Relé da bateria auxiliar (11/98 ^) – sob o banco dianteiro direito
12	Unidade de controle do aquecedor auxiliar
13	Bateria da bateria
14	Centralina de bloqueio central – na unidade do sistema antifurto – sob o banco do motorista (^ 08/97)
15	Centralina de bloqueio central – na unidade multifuncional (09/97 ^)
16	Unidade de controle (alarme) — caixa de fusíveis/relés 2 no painel de instrumentos
17	Unidade de controle do controle de cruzeiro (piloto automático)
18	Conector de diagnóstico (DLC) – ^ 04/00 – sob o isqueiro dianteiro
19	Conector de diagnóstico (DLC) – 05/00 ^
20	Unidade de controle do vidro elétrico dianteiro esquerdo – porta
21	Unidade de controle do vidro elétrico traseiro esquerdo – porta
22	Controlador do elevador do vidro dianteiro direito – porta
23	Controlador do vidro traseiro direito – porta
24	Unidade de controle do motor do ventilador de resfriamento
25	Unidade de controle eletrônico 4WD – na junta
26	Caixa de fusíveis/relés, conjunto de indicadores 1 – na unidade multifuncional (09/97 ^)
27	Painel da caixa de fusíveis/relés 2

28	Painel da caixa de fusíveis/relés 3
29	Caixa de fusíveis/relés, compartimento do motor 1
30	Caixa de fusíveis/relés, compartimento do motor 2
31	Resistor do motor do ventilador do aquecedor, dianteiro (ajuste manual de temperatura)
32	Resistor do motor do ventilador do aquecedor, traseiro (ajuste manual de temperatura)
33	Sinais acústicos – atrás do para-choque
34	Unidade de controle do imobilizador – atrás do conjunto de indicadores
35	Antena em anel do imobilizador – perto da ignição
36	Relé dos piscas – na unidade de controle multifuncional
37	Unidade de controle multifuncional – na caixa de fusíveis/relés 1 no painel de instrumentos – funções: desembaçador do para-brisa/desembaçador do vidro traseiro, limpadores dianteiros/limpador traseiro, piscas, luzes de emergência, iluminação interna, vidros elétricos, travamento central, travamento central com controle remoto, sistema antifurto
38	Antena para sistema de navegação, telefone
39	Controlador de assistência de estacionamento – sob o banco do motorista
40	Sinalizador do sistema de estacionamento, dianteiro – sob o banco do motorista
41	Sinalizador do sistema de estacionamento, traseiro – sob a tampa da luz traseira
42	Fusível auxiliar (30A / 40A), bateria auxiliar – sob o banco dianteiro direito
43	Fusível auxiliar (30A), aquecedor auxiliar (09.01 ^) – sob o banco dianteiro direito
44	Fusível auxiliar (15A), tomada de força de acessórios 1 ^ 1/98 – 05/00) – sob o banco dianteiro direito
45	Fusível auxiliar (15A), tomada de força adicional 2 ^ 1/98 – 05/00) – sob o banco dianteiro direito
46	Controlador de aquecimento do banco, lado do motorista – sob o banco do motorista
47	Controlador de aquecimento do banco, lado do passageiro – sob o banco do passageiro
48	Sensor de colisão lateral, lado do motorista – sob o banco do motorista
49	Sensor de colisão lateral, lado do passageiro – sob o banco do passageiro
50	Unidade de controle eletrônico SRS
51	Sensor de altura da carroceria, dianteiro – controle do ângulo dos faróis no estabilizador
52	Sensor de altura da carroceria, traseiro – ajuste do ângulo dos faróis – semieixo traseiro direito
53	Unidade de controle eletrônico da transmissão – compartimento do motor, esquerdo
54	Sensor de velocidade do veículo – no ponto de controle

Compartimento de passageiros

As principais caixas de fusíveis e relés estão localizadas no lado esquerdo do painel de instrumentos, atrás da tampa protetora. Atrás dela, há outra caixa de relés.

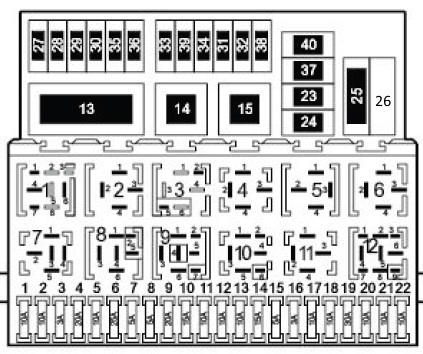

Caixa de fusíveis – descrição dos fusíveis do vw sharan

1	–
2	(72) Relé do limpador do vidro traseiro
3	(30/109) Relé de controle do motor – ADY / AKT / 1Z / AHU / AFN
4	(18) Relé dos circuitos de alimentação auxiliar
5	–
6	(21/22) Relé do alarme
7	(95) Relé da bomba do lavador de faróis
8	(19/99) Relé de funcionamento intermitente dos limpadores do para-brisa
9	(36) Sinal acústico dos faróis
10	(53) Relé das luzes de neblina
11	(53) Relé da buzina
12	(167) Relé da bomba de combustível – AAA / ADY / AKT
13	(128) Relé para acionamento dos faróis altos
14	(169) Relé do vidro traseiro aquecido
15	(53/204) Relé do motor do limpador do para-brisa
F1	(10A) Farol esquerdo – luz baixa, ângulo do farol esquerdo
F2	(10A) Farol direito – luz baixa, ajuste dos faróis direitos
F3	(3A) Luzes da placa de matrícula
F4	(20A) Limpador; Lavador do vidro traseiro; Sistema de luzes diurnas; Motor do ventilador do ar condicionado/aquecimento – traseiro.
F5	(10A) Limpador do para-brisa; Aquecedores dos bicos do lavador do para-brisa.
F6	(25A) Sistema de ar condicionado; Motor do ventilador do ar condicionado/aquecimento.
F7	(5A) Luz lateral/traseira direita; Luz do compartimento do motor.
F8	(5A) Luzes esquerdas
F9	(20A) Vidro traseiro aquecido; Relé de desembaçamento.
F10	(15A) Luzes de neblina traseiras
F11	(10A) Farol esquerdo
F12	(10A) Farol direito

F13	(10A) Buzina
F14	(15A) Luz(es) de ré; Controle de cruzeiro; Relé do para-brisa aquecido; Travamento central; Vidros elétricos; Espelhos retrovisores elétricos; Aquecimento dos bancos, ar condicionado; Aquecimento estacionário; Sistema 4WD; Transmissão automática; Iluminação do seletor da transmissão automática.
F15	(5A / 10A) Sistema de controle do motor; Imobilizador; Iluminação do seletor de marchas; Aquecedor da válvula de ventilação do bloco; Válvula do sistema de recirculação dos gases de escape (EGR); Válvula da bateria de vapor de combustível.
F 16	(3A) Relógio; Luz interna – dianteira; Luz do porta-luvas; Relé do desembaçador do vidro traseiro; Conjunto de indicadores.
F17	(10A) Piscas
F18	(10A) Bomba de combustível sonda lambda aquecida – AAA / ADY / AKT
F19	(30A) Módulo de controle do motor do ventilador de resfriamento; Motor do ventilador de resfriamento.
F20	(10A) Interruptor das luzes de freio (sensor de posição do pedal do freio)
F21	(10A) Conjunto de indicadores; Relógio; Sistema de áudio; Trocador de CD; Amplificador de áudio; Luzes internas; Teto solar.
F22	(10A) Ar condicionado; Conector de diagnóstico (DLC).
F23	(7,5 A) Módulo de controle do motor do ventilador de resfriamento; Motor da bomba de líquido de arrefecimento; Embreagem magnética do compressor do ar condicionado.
F24	(30A) Limpador do para-brisa
F25	(60A) Velas de ignição
F26	Reserva
F27	(50A) Para-brisa aquecido
F28	(30A) Módulo de controle do ABS
F29	(30A) Módulo de controle do ABS
F30	(10A) Travamento central
F31	(10A) Travamento central; Buzina antifurto.
F32	(10A) Travamento central; Luzes de advertência – sistema antifurto.
F33	(25A / 30A) Aquecimento auxiliar
F34	(25A) Motor do ventilador do ar condicionado/aquecedor – traseiro
F35	(20A) Isqueiro; Conector elétrico para reboque; Conectores de alimentação da carroceria.
F36	(10A) Telefone
F37	(30A) Vidros elétricos
F38	(20A) Reserva
F39	(25A) Módulo Climatronic dianteiro
F40	(5A) Velocidade do relé 1 e 2 do motor do ventilador de resfriamento

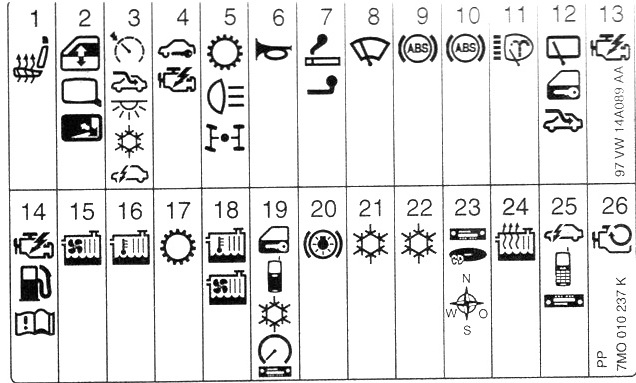

Tipo 2

A lista de fusíveis está localizada em uma etiqueta na parte traseira da tampa protetora.

Finalidade

1	(20A) Bancos aquecidos
2	(10A) Vidros elétricos; Espelhos retrovisores elétricos.
3	(5) Controle de cruzeiro; Teto solar; Iluminação do porta-luvas; Relógio; Sistema de navegação; Sistema de ar condicionado; Aquecimento estacionário; Unidade multifuncional/painel de instrumentos.
4	(10A) Controle do motor; Imobilizador; Aquecedor da tampa de ventilação do bloco – AAA / AMY / ANU.
5	(15A) Luz(es) de ré; Transmissão automática (AT); Sistema AWD.
6	(10A / 25A) Sinal sonoro
7	(20A) Isqueiro
8	(30A) Limpador e lavador do para-brisa
9	(30A) Sistema de freios antibloqueio (ABS)
10	(30A) Sistema de freios antibloqueio (ABS)
11	(20A) Lavador de faróis
12	(15A) Teto solar; Relógio; Módulo multifuncional: Travamento central, Limpador e lavador do vidro traseiro.
13	(3A) Controle do motor – gasolina
14	(10A/20A/25A/30A) controle do motor;
15	(30A) Motor do ventilador de resfriamento – AAA / AFN / AHU
16	(15A / 30A) Motor do ventilador de resfriamento (06/00 ^)
17	(10A) Transmissão automática
18	(5A/10A) Motor do ventilador de resfriamento
19	(5A) Travamento central; Telefone; Ar condicionado; Conjunto de indicadores; Sistema de áudio; Sistema de estacionamento (11/98-05/00); Conector de diagnóstico (DLC).
20	(10A) Luzes de freio
21	(25A/30A) ar condicionado
22	(25A/30A) ar condicionado
23	(10A) Sistema de áudio; Trocador de CD do sistema de áudio; Sistema de navegação.

24	(25A) Aquecimento auxiliar
25	(3A) Módulo multifuncional; Telefone; Sistema de áudio.
26	(30A) Relé de bloqueio de partida/relé das luzes de ré
27	(25A) Sistema de ar condicionado; Motor do ventilador de resfriamento.
28	(10A) Sistema de freios antibloqueio (ABS); Motor do ventilador do líquido de arrefecimento; Limpador e lavador do para-brisa.
29	(5A) Módulo multifuncional; Aquecedor dos bicos do lavador do para-brisa; Limpador do para-brisa (-^10/98); Para-brisa aquecido; Vidro traseiro aquecido; Aquecimento auxiliar; Ventilação do aquecedor (-10/98); Ar condicionado.
30	(3A) Luzes da placa de matrícula
31	(15A) Luzes de neblina
32	(3A/10A) Controle do motor-ADY / AAAAJ H / AKT / ANU
33	(25A) Conector elétrico para reboque; Conector de alimentação da carroceria (12v); Bateria auxiliar.
34	(25A) Sistema de aquecimento e ventilação

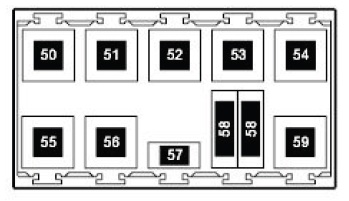

51	(20A) Vidro traseiro aquecido
52	(20A) Piscas
53	(10A) Luzes internas
54	(10A) Sistema antifurto
55	(5A) Luzes de abertura de porta; Conjunto de piscas; Sistema antifurto; Travamento central; Vidros elétricos.
56	(5A) Indicador lateral direito; Luzes de posição laterais traseiras direitas.
57	(5A) Luzes traseiras esquerdas
58	(10A) Controle do ângulo dos faróis
59	(10A/15A) Farol esquerdo – luz alta
60	(10A/15A) Farol direito – luz alta
61	(10A) Farol esquerdo – luz baixa
62	(10A) Farol direito – luz baixa

Caixas de relés

Tipo 1

Caixa de fusíveis

Diagrama

Funções dos elementos

• 1 Diagnóstico do distribuidor
• 2 terminais de derivação 15a
• 3 terminais de derivação 58b
• Distribuidor de sinal de 4 velocidades
• 5 Terminal de derivação 54
• 6 Distribuidor final desativado pelas portas
• 18 – Relé de comutação dos alto-falantes do rádio – telefone
• 19 – Relé das luzes diurnas (200)
• reserva
• 31 – Relé dos vidros de ventilação traseira (149)
• 22 – Relé do aquecimento do para-brisa (170)
• 23 – Não utilizado
• 24 – Relé para os elevadores elétricos dos vidros (53)
• 25 – Relé do ventilador de entrada do aquecedor traseiro (94)
• 26 – Relé de aviso de cinto de segurança desafivelado

Tipo 2

Caixa de fusíveis

Finalidade

1	(361) Unidade de controle de dobramento dos espelhos
2	(361) Unidade de controle de dobramento dos espelhos
3	Relé do interruptor do alto-falante de áudio/telefone
4	(94) Relé do motor do ventilador do aquecedor – sem ar condicionado
5	(53/131/181) Relé de desconexão do motor do ventilador de resfriamento (após desligar o motor)
6	(175) Relé de bloqueio de partida / relé das luzes de ré
7	(106) Relé do aquecimento auxiliar (^ 04/98)
8	(95) Relé da bomba do lavador de faróis
9	(200) Relé das luzes diurnas – se presente
10	(53/404) Relé da buzina
11	(94) Relé da embreagem eletromagnética do compressor do ar condicionado – AFN / AHU
12	(168) Relé da embreagem eletromagnética do compressor do ar condicionado
13	(153) Diodo
14	(185) Relé do imobilizador
15	(114) Relé do motor do ventilador do aquecedor – aquecimento auxiliar (^ 04/98)
16	(149) Relé dos vidros elétricos traseiros
17	(53/404) Relé do aquecimento auxiliar
18	(94) Relé da bomba de líquido de arrefecimento
19	(109) Relé de controle do motor

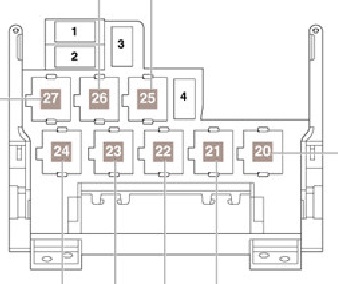

Caixa de fusíveis adicional

Descrição

1. 50A – Para-brisa aquecido
2. 50A – Bomba de ar suplementar, 25A – Aquecimento auxiliar
3. 25A – Aquecimento auxiliar
4. 30A – Fusível separado para vidros – elevadores

20	(404) Relé de funcionamento do aquecimento auxiliar
21	(53) Relé do motor do limpador do para-brisa; Relé do ventilador do radiador (361).
22	(53) Relé da bomba de ar de exaustão; Relé dos espelhos externos aquecidos (404).
23	(100) Relé do vidro traseiro aquecido
24	(167) Relé da bomba de combustível e do ventilador (53)
25	(53) Relé do aquecimento do líquido de arrefecimento
26	(100) Relé dos circuitos auxiliares de acionamento
27	(114) Relé de desconexão da embreagem magnética do compressor do ar condicionado

Compartimento do motor

A caixa de fusíveis de alimentação principal está localizada ao lado da bateria e é coberta por uma tampa.

Caixa principal

Descrição

1. 60A – Velas de ignição
2. 40A – Ventilador do radiador
3. 40/60A – Rotor do radiador
4. 110A – Interior do salão
5. 150A – Alternador
6. 3A – Unidade multifuncional
7. 30A – ABS
8. 30A – ABS (bomba)

Em alguns modelos, uma unidade adicional é instalada

Caixa adicional

Descrição

• 50 – Relé de desconexão do ar condicionado (114)
• 51 – Relé de desativação do ar condicionado (147)
• 52 – Reserva
• 53 – Reserva
• 54 – Relé de aquecimento de alta potência (103)
• 55 – Relé das luzes de partida e das luzes de ré (158)
• 56 – Relé da bomba de ar (53)
• 57 – Relé da bomba de ar secundária
• 58 – Fusível do ventilador do radiador, velas de ignição dos elementos de aquecimento para o líquido de arrefecimento
• 59 – Relé de aquecimento de baixa potência (103)

Sobre o Volkswagen Sharan (1996-2009)

O Volkswagen Sharan é um popular carro familiar que foi produzido entre 1996 e 2009. Este modelo se destaca pelo seu interior espaçoso, que oferece assentos confortáveis para sete passageiros. O Sharan estava disponível com várias motorizações, incluindo motores a gasolina e diesel, permitindo aos clientes escolher de acordo com suas preferências e necessidades. O carro era conhecido por sua confiabilidade e praticidade, o que o tornava uma escolha ideal para famílias e viagens longas.

Diagrama da caixa de fusíveis do Volkswagen Sharan

Esta página exibe o diagrama da caixa de fusíveis do Volkswagen Sharan, essencial para identificar e resolver problemas no sistema elétrico do veículo. As localizações típicas da caixa de fusíveis neste modelo incluem o espaço sob o painel de instrumentos e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante conhecer sua estrutura e função.
