Volkswagen Golf VI (2008-2013) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Volkswagen Golf VI (2008–2013), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.
Volkswagen Golf 6 – diagrama de fusíveis
Ano de produção: 2008, 2009, 2010, 2011, 2012, 2013.
O fusível do isqueiro (tomada de força) no Volkswagen Golf VI é o fusível 42 (20A) na caixa de fusíveis do painel.
Sob o capô

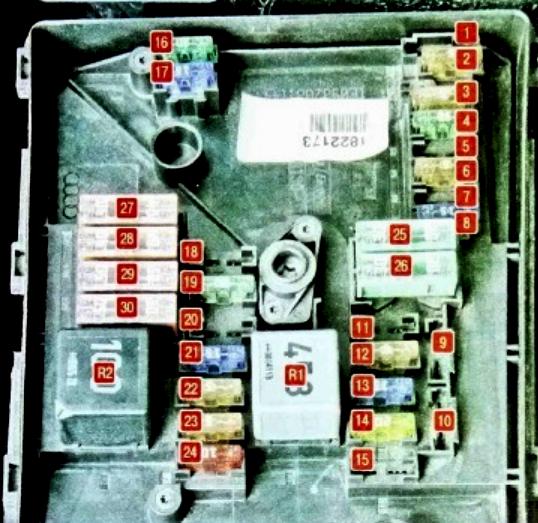

A caixa de fusíveis está localizada no lado esquerdo do compartimento do motor.
É composta por duas partes:
- caixa principal
- caixa de alta potência.
Fusíveis do Golf VI
| Número | Amperagem [A] / Descrição |
| R1 | Relé do sistema ECU;
Relé do ventilador. |
| R2 | Relé da bomba do ventilador de ar;
Relé de controle da transmissão automática. |
| 1 | (30A) Motor do limpador de para-brisa |
| 2 | (30A) Unidade mecatrônica da transmissão |
| 3 | (20A) Unidade de controle de alimentação a bordo |
| 4 | (20A) Módulo de controle ABS |
| 5 | (15A) Módulo de controle da transmissão (ECM) |
| 6 | (5A) Painel de instrumentos;
Módulo de controle da coluna de direção. |
| 7 | (40A) Relé de alimentação da classe 15 |
| 8 | (15A) Sistema de áudio, unidade principal;
(25A) Estabilizador de tensão. |
| 9 | (5A) Unidade de controle do telefone |
| 10 | (5A/10A) Unidade de controle eletrônico do motor;
Relé de potência Motronic. |
| 11 | (20A) Unidade de controle do aquecimento auxiliar;
Relé do aquecimento auxiliar. |
| 12 | (5A) Barramento de dados CAN;
Unidade de controle do gateway; |
| 13 | (15A / 30A) Unidade de controle eletrônico do motor |
| 14 | (20A) Bomba de alimentação auxiliar, ignição |
| 15 | (5A/10A) Relé das velas de ignição;
Relé da bomba de combustível; Sonda lambda. |
| 16 | (30A) Luzes e faróis – lado direito |
| 17 | (15A) Buzina |
| 18 | (30A) Sistema de áudio, amplificador |
| 19 | (30A) Limpador e lavador de para-brisa |
| 20 | (10A) Bomba de circulação do líquido de arrefecimento;
(20A) Válvula de controle de pressão do combustível. |
| 21 | (10A / 15A) Aquecimento da sonda lambda;
Motor da trava central na porta dianteira do passageiro; (20A) Bomba de vácuo do freio. |
| 22 | (5A) Interruptor de posição do pedal da embreagem |
| 23 | (5A/10A/15A) Sistema de gerenciamento do motor |
| 24 | (10A) Sistema de gerenciamento do motor (relé da bomba, injetores, etc.) |
| 25 | (40A) Unidade de controle ABS |
| 26 | (30A) Lâmpadas e faróis – lado esquerdo;
Unidade de controle de alimentação a bordo. |
| 27 | (40/50A) Unidade de controle das velas de ignição;
Motor da bomba de ar secundário. |
| 28 | (30A) Terminal 15 do relé de alimentação 2 |
| 29 | (50A) Fusível térmico 1 para ajuste do assento do motorista |
| 30 | (50A) Contato do relé de descarga X |
| Número | Amperagem [A] / Descrição |
| R1 | Relé do sistema ECU;
Relé do ventilador. |
| R2 | Relé da bomba do ventilador de ar;
Relé de controle da transmissão automática. |
| 1 | (30A) Motor do limpador de para-brisa |
| 2 | (30A) Unidade mecatrônica da transmissão |
| 3 | (20A) Unidade de controle de alimentação a bordo |
| 4 | (20A) Módulo de controle ABS |
| 5 | (15A) Módulo de controle da transmissão (ECM) |
| 6 | (5A) Painel de instrumentos;
Módulo de controle da coluna de direção. |
| 7 | (40A) Relé de alimentação da classe 15 |
| 8 | (15A) Sistema de áudio, unidade principal;
(25A) Estabilizador de tensão. |
| 9 | (5A) Unidade de controle do telefone |
| 10 | (5A/10A) Unidade de controle eletrônico do motor;
Relé de potência Motronic. |
| 11 | (20A) Unidade de controle do aquecimento auxiliar;
Relé do aquecimento auxiliar. |
| 12 | (5A) Barramento de dados CAN;
Unidade de controle do gateway; |
| 13 | (15A / 30A) Unidade de controle eletrônico do motor |
| 14 | (20A) Bomba de alimentação auxiliar, ignição |
| 15 | (5A/10A) Relé das velas de ignição;
Relé da bomba de combustível; Sonda lambda. |
| 16 | (30A) Luzes e faróis – lado direito |
| 17 | (15A) Buzina |
| 18 | (30A) Sistema de áudio, amplificador |
| 19 | (30A) Limpador e lavador de para-brisa |
| 20 | (10A) Bomba de circulação do líquido de arrefecimento;
(20A) Válvula de controle de pressão do combustível. |
| 21 | (10A / 15A) Aquecimento da sonda lambda;
Motor da trava central na porta dianteira do passageiro; (20A) Bomba de vácuo do freio. |
| 22 | (5A) Interruptor de posição do pedal da embreagem |
| 23 | (5A/10A/15A) Sistema de gerenciamento do motor |
| 24 | (10A) Sistema de gerenciamento do motor (relé da bomba, injetores, etc.) |
| 25 | (40A) Unidade de controle ABS |
| 26 | (30A) Lâmpadas e faróis – lado esquerdo;
Unidade de controle de alimentação a bordo. |
| 27 | (40/50A) Unidade de controle das velas de ignição;
Motor da bomba de ar secundário. |
| 28 | (30A) Terminal 15 do relé de alimentação 2 |
| 29 | (50A) Fusível térmico 1 para ajuste do assento do motorista |
| 30 | (50A) Contato do relé de exaustão X |

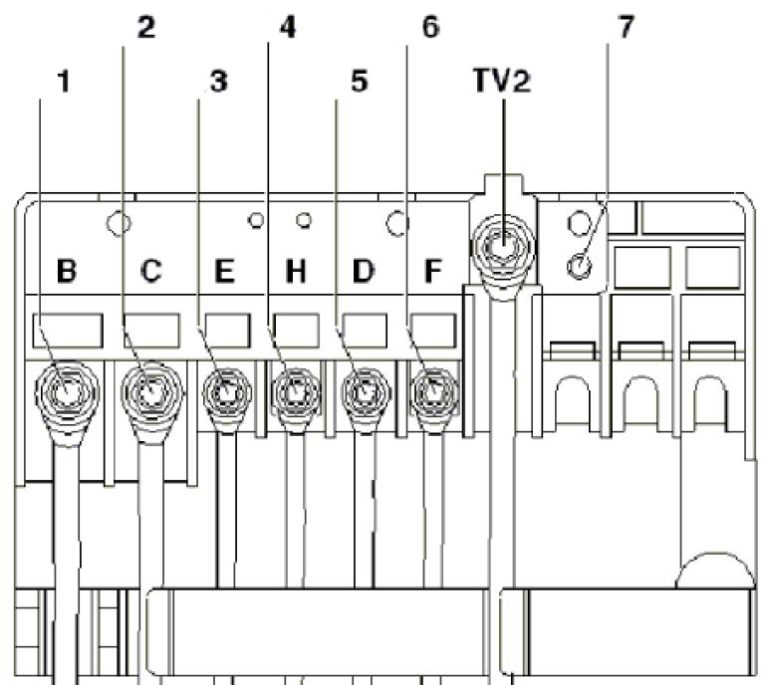

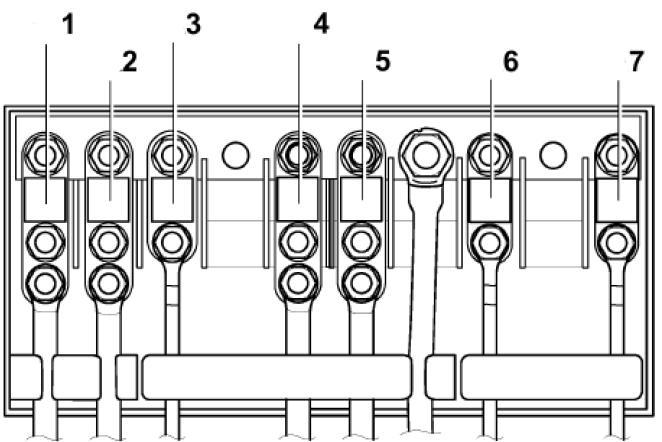

Diagrama da caixa de fusíveis de alta potência
Tipo 2
| Tipo 1 | |
| 1 | 150A / 200A – Gerador |
| 2 | 80A – Unidade de controle da assistência de direção |
| 3 | 50A – Ventilador do radiador e sua unidade de controle |
| 4 | 80A – Relé de aquecimento ou Equipamento adicional |
| 5 | 80A – Terminal 30, caixa de fusíveis no compartimento de passageiros |
| 6 | 40A – Relé de aquecimento de baixa potência |
| 7 | 30/40 / 50A – Reserva |
| Tipo 2 | |
| 1 | 150A / 200A – Gerador |
| 2 | 80A – Assistência de direção |
| 3 | 50A – Ventilador do radiador e sua unidade de controle |
| 4 | 80A – Reserva |
| 5 | 80A – Terminal 30, caixa de fusíveis no compartimento de passageiros |
| 6 | Reserva |
| 7 | Reserva |
No compartimento do motor

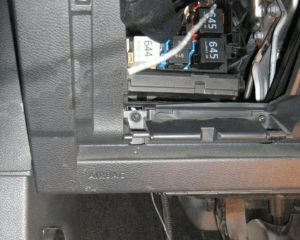

Localiza-se na extremidade do painel, no lado do motorista, à esquerda.
| Nr | Amperagem [A] / Descrição |
| F1 | (10A) Conector DLC;
Unidade de controle do motor; Relé de operação do aquecimento auxiliar; Dimmer de interruptores e painel de instrumentos; Ajuste do ângulo dos faróis; Unidade de controle de cruzeiro adaptativo; Interruptor das luzes de freio. |
| F2 | (5A) ABS;
ESP; Unidade de controle do painel de instrumentos; Unidade de controle do motor; Relé do motor de partida; Unidade de controle da assistência de direção; Unidade de controle de detecção de reboque. |
| F3 | (5A) Módulo de controle do airbag |
| F4 | (5A) Sensor de nível e temperatura do óleo;
Sensor de alta pressão; Sensor de nível e temperatura do óleo do motor; Botão de desativação ASR e ESP; Botão indicador de pressão dos pneus; Unidade de controle do airbag. |
| F5 | (10A) Módulo de controle do farol esquerdo |
| F6 | (10A) Módulo de controle do farol direito |
| F7 | Reserva |
| F8 | Reserva |
| F9 | Reserva |
| F10 | Reserva |
| F11 | Reserva |
| F12 | (10A) Módulo de controle da porta (motorista);
Módulo de controle da porta (passageiro); Trava central. |
| F13 | (10A) Tomada de diagnóstico;
Interruptor de luz; Sensor de chuva e luz; Interruptor dos faróis de neblina. |
| F14 | (10A) Interruptor das luzes de freio (sensor de posição do pedal do freio);
Controlador da transmissão automática; Controlador Climatronic. |
| F15 | (20A) Botão de destravamento da maçaneta da porta/tampa traseira;
Unidade de controle de alimentação a bordo; Trava central. |
| F 16 | (10A) Câmera de ré |
| F17 | (5/10A) Sistema de áudio;
Sensor de inclinação; Sirene de alarme; Relé de sinal. |
| F18 | Reserva |
| F19 | (5A) Dispositivo de registro de falhas;
Unidade de controle do limitador de velocidade do motor. |
| F20 | (20A) Módulo de controle de autorização de entrada e partida;
Estabilizador de tensão. |
| F21 | (10A) Módulo de controle eletrônico da trava da coluna de direção |
| F22 | (40A) Ventilador do aquecimento |
| F23 | (30A) Vidros elétricos;
Módulo de controle da porta. |
| F24 | (20A) Unidade de controle de alimentação a bordo |
| F25 | (25A) Módulo de controle multifuncional (aquecimento do vidro traseiro, unidade de controle do ar condicionado, aquecimento e interruptor de seleção do modo de operação) |
| F26 | (30A) Módulo de controle das portas traseiras e controle dos vidros |
| F27 | (15A) Gerenciamento do motor (bomba de combustível) |
| F28 | (15A) Estabilizador de tensão, unidade principal |
| F29 | Reserva |
| F30 | (20A) Módulo de controle da transmissão automática |
| F31 | (20A) Bomba de vácuo do freio |
| F32 | (30A) Inversor com tomada, 12 V – 230 V |
| F33 | (25A) Teto solar |
| F34 | (15A) Assentos elétricos |
| F35 | (10A) Módulo de controle eletrônico de amortecimento |
| F36 | (20A) Lavador de faróis |
| F37 | (30A) Assentos aquecidos |
| F38 | (20A) Relé da buzina, alarme antifurto;
Unidade de controle central do sistema de conforto. |
| F39 | – |
| F40 | (40A) Aquecimento/ar condicionado |
| F41 | (15A) Motor do limpador de vidro |
| F42 | (20A) Isqueiro;
A 12V. |
| F43 | (15A) Módulo de controle do reboque |
| F44 | (20A) Módulo de controle do reboque |
| F45 | (15A) Módulo de controle do reboque |
| F46 | Reserva |
| F47 | (5A) Módulo de controle do painel de instrumentos |
| F48 | (5A) Unidade de controle da eletrônica do telefone móvel;
Estabilizador de tensão; Sensor de campo magnético para bússola. |
| F49 | Reserva |
| Número | Amperagem [A] / Descrição |
| F1 | (10A) Conector DLC;
Unidade de controle do motor; Relé de operação do aquecimento auxiliar; Dimmer de interruptores e painel de instrumentos; Ajuste do ângulo dos faróis; Unidade de controle de cruzeiro adaptativo; Interruptor das luzes de freio. |
| F2 | (5A) ABS;
ESP; Unidade de controle do painel de instrumentos; Unidade de controle do motor; Relé do motor de partida; Unidade de controle da assistência de direção; Unidade de controle de detecção de reboque. |
| F3 | (5A) Módulo de controle do airbag |
| F4 | (5A) Sensor de nível e temperatura do óleo;
Sensor de alta pressão; Sensor de nível e temperatura do óleo do motor; Botão de desativação ASR e ESP; Botão indicador de pressão dos pneus; Unidade de controle do airbag. |
| F5 | (10A) Módulo de controle do farol esquerdo |
| F6 | (10A) Módulo de controle do farol direito |
| F7 | Reserva |
| F8 | Reserva |
| F9 | Reserva |
| F10 | Reserva |
| F11 | Reserva |
| F12 | (10A) Módulo de controle da porta (motorista);
Módulo de controle da porta (passageiro); Trava central. |
| F13 | (10A) Tomada de diagnóstico;
Interruptor de luz; Sensor de chuva e luz; Interruptor dos faróis de neblina. |
| F14 | (10A) Interruptor das luzes de freio (sensor de posição do pedal do freio);
Controlador da transmissão automática; Controlador Climatronic. |
| F15 | (20A) Botão de destravamento da maçaneta da porta/tampa traseira;
Unidade de controle de alimentação a bordo; Trava central. |
| F 16 | (10A) Câmera de ré |
| F17 | (5/10A) Sistema de áudio;
Sensor de inclinação; Sirene de alarme; Relé de sinal. |
| F18 | Reserva |
| F19 | (5A) Gravador de dados de falha;
Unidade de controle do limitador de velocidade do motor. |
| F20 | (20A) Módulo de controle de autorização de entrada e partida;
Estabilizador de tensão. |
| F21 | (10A) Módulo de controle eletrônico da trava da coluna de direção |
| F22 | (40A) Ventilador do aquecimento |
| F23 | (30A) Vidros elétricos;
Módulo de controle da porta. |
| F24 | (20A) Unidade de controle de alimentação a bordo |
| F25 | (25A) Módulo de controle multifuncional (aquecimento do vidro traseiro, unidade de controle do ar condicionado, aquecimento e interruptor de seleção do modo de operação) |
| F26 | (30A) Módulo de controle das portas traseiras e controle dos vidros |
| F27 | (15A) Gerenciamento do motor (bomba de combustível) |
| F28 | (15A) Estabilizador de tensão, unidade principal |
| F29 | Reserva |
| F30 | (20A) Módulo de controle da transmissão automática |
| F31 | (20A) Bomba de vácuo do freio |
| F32 | (30A) Inversor com tomada, 12 V – 230 V |
| F33 | (25A) Teto solar |
| F34 | (15A) Assentos elétricos |
| F35 | (10A) Módulo de controle eletrônico de amortecimento |
| F36 | (20A) Lavador de faróis |
| F37 | (30A) Assentos aquecidos |
| F38 | (20A) Relé da buzina, alarme antifurto;
Módulo de controle central do sistema de conforto. |
| F39 | – |
| F40 | (40A) Aquecimento/ar condicionado |
| F41 | (15A) Motor do limpador de vidro |
| F42 | (20A) Isqueiro;
A 12V. |
| F43 | (15A) Módulo de controle do reboque |
| F44 | (20A) Módulo de controle do reboque |
| F45 | (15A) Módulo de controle do reboque |
| F46 | Reserva |
| F47 | (5A) Módulo de controle do painel de instrumentos |
| F48 | (5A) Unidade de controle da eletrônica do telefone móvel;
Estabilizador de tensão; Sensor de campo magnético para bússola. |
| F49 | Reserva |
Caixa de fusíveis
Localiza-se diretamente sob o painel.

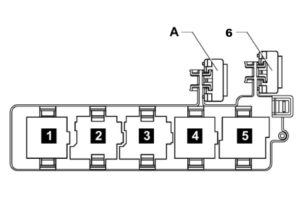

Diagrama e blocos de relés
1 – Terminal + relé de partida
2 – Relé do sinal acústico
3 – Relé dos limpadores de faróis
4 – Relé de descarga do circuito de alimentação
5 – Relé do aquecimento elétrico dos vidros
6 – ou A – Fusível térmico 1 de 30 A para ajuste da posição do banco do motorista
Sobre o Volkswagen Golf VI (2008-2013)
O Volkswagen Golf VI, produzido entre 2008 e 2013, é um carro compacto popular que ganhou reconhecimento por sua confiabilidade e versatilidade. Este modelo oferece um design elegante e acabamento de alta qualidade, típicos da marca Volkswagen. O Golf VI estava disponível com várias motorizações, incluindo motores a gasolina e diesel, permitindo que os motoristas escolhessem de acordo com suas preferências e necessidades. Graças ao seu interior confortável e tecnologias avançadas, o Golf VI se tornou uma escolha popular entre os motoristas que procuram um veículo confiável e eficiente.
Diagrama da caixa de fusíveis do Volkswagen Golf VI
Esta página exibe o diagrama da caixa de fusíveis do Volkswagen Golf VI, essencial para a manutenção e reparos adequados do veículo. A caixa de fusíveis geralmente está localizada no interior do veículo, sob o painel do lado do motorista, e outra pode estar localizada no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a operação segura do veículo, por isso é importante ter uma visão geral de seu layout e funções.
