Volkswagen Caravelle (Multivan) T5 e T6 – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Volkswagen Caravelle (Multivan) T5 (2003–2015), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.

Volkswagen Caravelle – esquema da caixa de fusíveis

Ano de fabricação: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 e 2014.

T6 a partir de 2015

O fusível do isqueiro (tomada de energia) no Volkswagen Caravelle é o fusível 12 na caixa de fusíveis da cabine.

O layout das caixas no Volkswagen Caravelle (Multivan) T5 e T6 é semelhante. No entanto, o esquema é diferente.

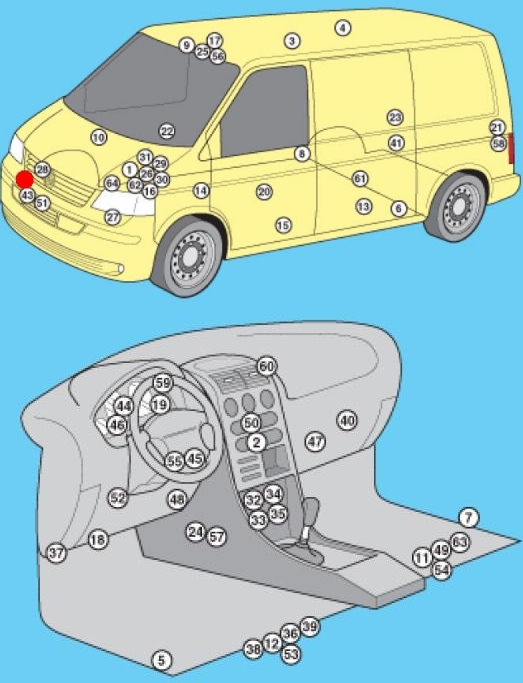

Localização das unidades de controle

Descrição

1	Unidade de controle eletrônico do ABS
2	Controlador do ar condicionado – no painel de controle do aquecimento
3	Controlador do ar condicionado (traseiro) – no painel de controle do aquecimento
4	Unidade de antena – se disponível
5	Sensor de colisão lateral do lado do motorista
6	Sensor de colisão lateral, traseiro esquerdo
7	Sensor de colisão lateral do lado do passageiro
8	Sensor de colisão lateral, traseiro direito
9	Unidade de controle antifurto
10	Sistema de sinalização antifurto – ressonador do sistema de admissão
11	Amplificador de saída de áudio – sob o banco dianteiro direito – se presente
12	Bateria auxiliar 1 – sob o banco dianteiro esquerdo – se presente
13	Bateria auxiliar 2 (RV) – na cozinha
14	Unidade de controle de aquecimento auxiliar (Air Top 3500) – sob a carroceria, à direita – se presente
15	Unidade de controle de aquecimento auxiliar (Thermo Tor) – sob a carroceria, à esquerda – se presente
16	Bateria do motor
17	Unidade de controle de equipamentos de camping (RV)
18	Conector de diagnóstico (DLC)
19	Unidade de diagnóstico – painel de instrumentos
20	Controlador da porta do motorista
21	Controlador elétrico da porta traseira esquerda (com portas deslizantes elétricas) – coluna esquerda
22	Unidade de controle elétrico da porta do passageiro
23	Controlador do chicote da porta traseira direita (portas deslizantes elétricas) – coluna direita
24	Unidade de controle de estabilidade ESP (inclui sensor de aceleração, sensor de movimento lateral)
25	Unidade de controle do elevador do teto (RV)
26	ECM – perto da caixa de fusíveis/relés do motor 1
27	Módulo de controle do motor do ventilador de resfriamento 1 — suspensão (dianteira esquerda)
28	Controlador do motor do ventilador de resfriamento 2 – no motor do ventilador de resfriamento 2 – se instalado
29	Caixa de fusíveis/relés, compartimento do motor 1
30	Caixa de fusíveis/relés, compartimento do motor 2
31	Caixa de fusíveis/relés, compartimento do motor Z
32	Caixa de fusíveis/relés, painel de instrumentos 1 — centro do painel de instrumentos

33	Caixa de fusíveis/relés 2, painel de instrumentos – sob a caixa de fusíveis/relés do painel de instrumentos 1
34	Caixa de fusíveis/relés, conjunto de indicadores 3 – atrás da caixa de fusíveis/relés, conjunto de indicadores 1/2
35	Caixa de fusíveis/relés, painel de instrumentos 4 — atrás da caixa de fusíveis/relés, painel de instrumentos 1/2

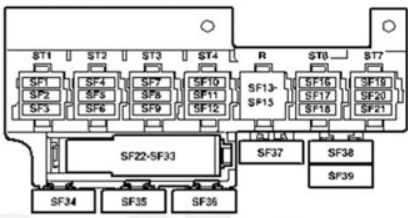

36	Caixa de fusíveis/relés, banco esquerdo – sob o banco
37	Fusível auxiliar 1 (interruptor de bloqueio do diferencial, traseiro 10A) – coluna dianteira esquerda
38	Fusível auxiliar 2 (aquecimento auxiliar 30A) – sob o banco esquerdo
39	Fusível auxiliar 3 (unidade de controle eletrônico da porta traseira esquerda 40A) – sob o banco esquerdo (alguns modelos)
40	Resistor do motor do ventilador do aquecedor 1 – perto do motor do ventilador do aquecedor traseiro
41	Resistor do motor do ventilador do aquecedor 2 – perto do motor do ventilador do aquecedor traseiro – se presente
42	Sinal acústico 1
43	Sinal acústico 2 – se disponível
44	Unidade de controle do imobilizador – conjunto de indicadores
45	Antena em anel do imobilizador – perto da ignição
46	Unidade de controle do conjunto de indicadores – painel de instrumentos
47	Unidade de controle do telefone – atrás do porta-luvas
48	Unidade de controle multifuncional 1 – funções: transmissão automática (caixa de câmbio automática), sistema de carregamento (com bateria auxiliar), controle de cruzeiro, reconhecimento de contatos do interruptor da porta/capô, controle de carga elétrica, controle de janelas, bomba de combustível, lavador de faróis, exibições de portas de aquecimento de espelhos, desembaçador do vidro traseiro, luzes de advertência, desembaçador do para-brisa, buzina, piscas, iluminação do conjunto de indicadores, luzes internas, limpadores automáticos, luzes de ré, partida, teto solar, interruptor de luzes, lavador do para-brisa, limpador do para-brisa
49	Unidade de controle multifuncional 2 – funções: sistema antifurto, travamento central, espelhos laterais ajustáveis eletricamente, portas deslizantes elétricas, vidros elétricos, teto solar
50	Unidade de controle de navegação – no display de navegação
51	Sensor de temperatura ambiente
52	Unidade de controle do sistema de estacionamento
53	Unidade de controle do aquecimento do banco do motorista
54	Unidade de controle do banco aquecido do passageiro
55	Sensor de posição do volante – se presente
56	Unidade de controle elétrica do teto solar
57	Unidade de controle eletrônica SRS
58	Controlador de abertura/fechamento da porta traseira – coluna esquerda “D” – se presente
59	Unidade de controle de informações de tráfego – sob o painel de instrumentos
60	Unidade de controle de informações de tráfego (posição alternativa) – sob o painel de instrumentos
61	Unidade de controle da transmissão (com tração nas quatro rodas) – transmissão final traseira
62	Unidade de controle eletrônico da transmissão (transmissão automática) – perto da unidade de controle do motor
63	Sintetizador de voz – sob o banco dianteiro direito – se presente
64	Sensor de velocidade do veículo – transmissão (alguns modelos)

Compartimento do motor

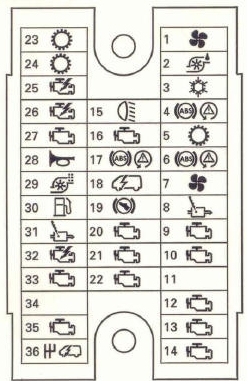

Caixa de fusíveis

Descrição

1	(5A) Motor(es) do(s) ventilador(es) de resfriamento
2	(5A) Relé da bomba de líquido de arrefecimento
3	(15A) Ar condicionado (5A) Resistor de ventilação do chassi
4	(30A) Sistema de freio antibloqueio (ABS) ou estabilizador de tensão, estéreo, rádio
5	(15A) Transmissão automática
6	(30A) Sistema de freio antibloqueio (ABS)
7	(5A) Unidade de controle do motor do ventilador de resfriamento 1; (7,5A) Bomba do lavador.
8	(15A) Gerenciamento do motor
9	(5A) Gerenciamento do motor, relé do circuito principal de ignição
10	(5A) Gerenciamento do motor (15A) Válvula de sobrealimentação ou escape
11	(5A) Controlador de assistência de direção; (30A) Interruptor e relé dos faróis dianteiros.
12	(5A) Gerenciamento do motor; (10A) Regulador de pressão de combustível.
13	(10A) Gerenciamento do motor; (10A) Xenônio no farol esquerdo.
14	(5A) Gerenciamento do motor ou relé da bomba de combustível
15	(10A) Interruptor da luz de ré
16	(5A) Controle do motor ou interruptor das luzes de freio, medidor de fluxo de ar
17	(5A) Sistema de freio antibloqueio (ABS)
18	(5A) Assistência de direção

19	(5A) Interruptor das luzes de freio (sensor de posição do pedal do freio); Sensor de posição do pedal da embreagem.
20	(5A) Gerenciamento do motor
21	(5A) Válvula de recirculação dos gases de escape
22	(10A) Gerenciamento do motor (injetores)
23	(25A) Transmissão automática; (10A) Farol de xenônio direito.
24	(5A) Transmissão automática
25	(25A) Gerenciamento do motor, ignição
26	(25A) Gerenciamento do motor; (5A) Farol esquerdo.
27	(5A) Relé da bomba de líquido de arrefecimento
28	(15A) Sinal sonoro
29	(10A) Sensor de velocidade do veículo; (5A) Farol direito.
30	(15/20A) A/C/relé da bomba de aquecimento auxiliar, bomba de combustível, relé da bomba de combustível
31	(15A) Gerenciamento do motor (sonda lambda)
32	(30A) Gerenciamento do motor (ignição); (5A) Relé da bomba de combustível.
33	(5A) Controle do motor do relé da bomba de líquido de arrefecimento; Relé da vela de ignição.
34	(10A) Unidade de controle do motor do ventilador de resfriamento; (5A) Unidade de controle da rede Bot.
35	(10A) Gerenciamento do motor; (15A) Regulador do nível de combustível.
36	(25A / 30A) Relé do motor de partida; (5A) Interface do barramento de dados.

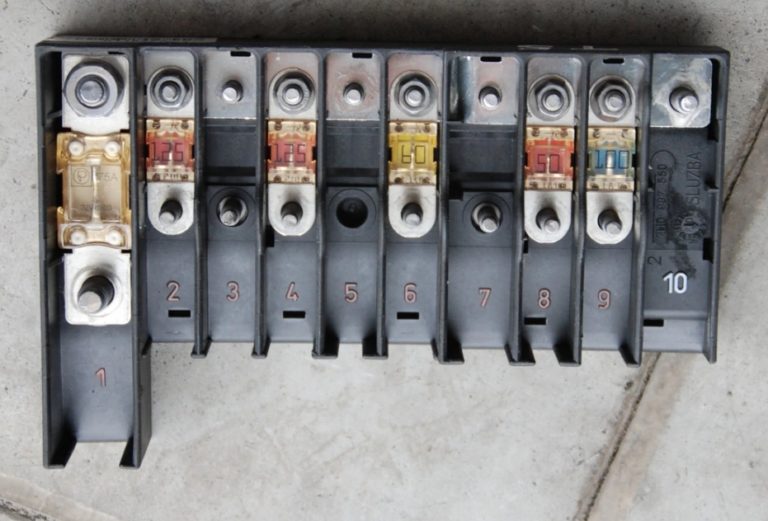

Caixa de fusíveis de alta potência

Localiza-se ao lado do grupo e está conectada à bateria.

Descrição

1	(175 / 225A) Gerador
2	(125A) Distribuição de energia da bateria; Relé auxiliar de partida; Controlador da porta do motorista; Controlador da porta do passageiro; Aquecedor do vidro traseiro; Relé do terminal X; Fusíveis separados.
3	(50A / 100A) Sistema de carregamento (com bateria auxiliar); Unidade eletrônica da porta traseira esquerda (alguns modelos); Unidade eletrônica da porta traseira direita (alguns modelos); Relé – distribuidor no sistema de carregamento (com bateria auxiliar).
4	(125A) Distribuição de energia da bateria; (70A) Conexão positiva na fiação do compartimento do motor.
5	(50A) Distribuição de energia da bateria (alguns modelos), fusíveis separados
6	(60A) Relé das velas de incandescência; (50A) Motor da bomba de ar de exaustão.
7	(70/80/100A) Motor do ventilador de resfriamento
8	(40/50/100A) Motor do ventilador de resfriamento, fusíveis separados
9	(100A) Distribuição de energia da bateria; Interruptor de ignição.
10	–

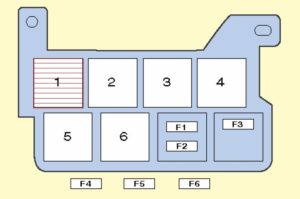

Caixa de relés

Também está localizada ao lado da caixa de fusíveis

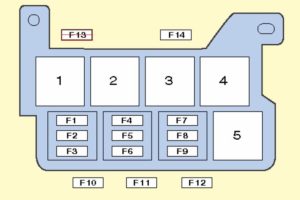

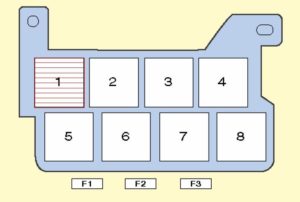

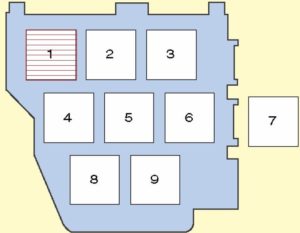

Tipo 1

Descrição

1	Unidade de controle do ar condicionado (ajuste manual de temperatura)
2	Relé da bomba de combustível 2
3	Relé da bomba de ar de exaustão
4	Relé dos circuitos principais de ignição
5	Relé da bomba de combustível 1
6	Relé do eletroímã da embreagem do compressor do ar condicionado (controle automático de temperatura)
7	Relé do sistema de controle da transmissão automática
8	Unidade de controle de assistência de direção
9	Relé da bomba de líquido de arrefecimento

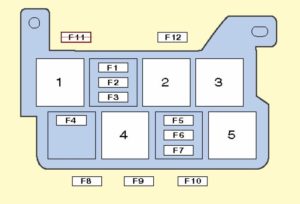

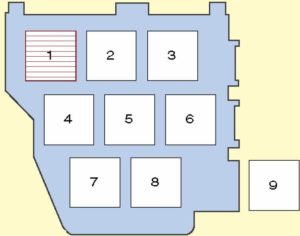

Tipo 2

Descrição

1	Unidade de controle eletrônico do ar condicionado (ajuste manual de temperatura)
2	Relé da bomba de combustível 2
3	Relé da bomba de ar expelido
4	Relé dos circuitos principais de ignição
5	Relé da bomba de combustível 1
6	Relé do eletroímã da embreagem do compressor do ar condicionado (controle automático de temperatura)
7	–
8	Relé da bomba de líquido de arrefecimento
9	Relé do motor de partida – se presente

Cabine

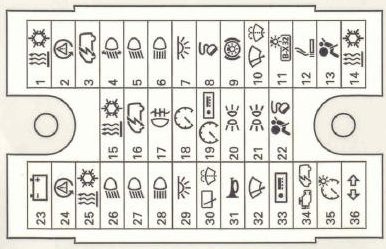

Caixa de fusíveis principal

Descrição

1	(25A / 30A) Aquecimento; Ar condicionado; Relé de potência do terminal 15.
2	(5A) Sensor de posição do volante
3	(10A) Módulo de controle multifuncional 1 (alimentação a bordo)
4	(10A) Controle do ângulo dos faróis; (5A) Assistente de mudança de faixa.
5	(15A) Lâmpada do farol esquerdo
6	(15A) Lâmpada do farol esquerdo
7	(15A) Módulo de controle multifuncional 1 (iluminação interna ou sistema elétrico do veículo)
8	(5A) Conector de diagnóstico (DLC); (15/20A) Controlador do teto solar e portas, tampa traseira.
9	(15A) Interruptor das luzes de freio (sensor de posição do pedal do freio); (30A) Unidade de controle de alimentação a bordo.
10	(10A) Limpador do para-brisa; Limpador do vidro traseiro.
11	(5A) Iluminação da placa de licença
12	(15A) Isqueiro; (5 / 30A) Interruptor de luz.
13	(5/10A) Unidade de controle eletrônico SRS
14	(30A) Aquecimento auxiliar; Ar condicionado; (25A) Interruptor dos faróis.
15	(7.5) Ar condicionado (interruptor e relé do ventilador)
16	(5A) Módulo de controle multifuncional
17	(5A) Luzes de neblina traseiras, conjunto de indicadores
18	(5A) Módulo de controle do painel de instrumentos

19	(5A) Sistema de áudio; Unidade de controle do conjunto de indicadores; Unidade de controle multifuncional 1; Sistema de navegação; Equipamento especial do veículo.
20	(5A) Farol dianteiro esquerdo; Luz de freio esquerda; Luz traseira esquerda ou bloqueio do diferencial.
21	(5A) Farol dianteiro direito; Luz de freio direita; Luz traseira direita ou relé do motor de partida; Unidade de controle do motor.
22	(7,5 / 10A) Indicador de desativação do airbag do passageiro; Conector de diagnóstico (DLC); Unidade de controle do conjunto de indicadores.
23	(5/30A) Relé do motor de partida (alguns modelos com transmissão manual)
24	(5A) Sensor de posição do volante
25	(7,5A) Ar condicionado (ventiladores)
26	(30A) Interruptor dos faróis
27	(15A) Farol dianteiro direito
28	(15A) Indicador de farol alto, farol direito
29	(10A) Relé do sinal da tampa traseira
30	(10A) Bicos do lavador do para-brisa aquecidos; Motor do limpador do vidro traseiro.
31	(30A) Módulo de controle multifuncional 1 (buzina)
32	(25/30A) Módulo de controle multifuncional 1 (motor do limpador do para-brisa)
33	(15A) Sistema de áudio, sistema de navegação, módulo de controle de informações de tráfego;
34	(25A) Sistema de controle da transmissão automática; Caixa de fusíveis/relés, compartimento do motor 1.
35	(5A) Iluminação do conjunto de indicadores
36	(25A) Módulo de controle multifuncional 1 (piscas)

Esquema da seção inferior

Descrição

1	(25A) Conector elétrico do reboque (15A) Conector de 10 pinos
2	(5A) Sistema antifurto
3	(5A) Ventilador auxiliar do ar condicionado de aquecimento, esquerdo e direito; (10/15A) Equipamento opcional.
4	(10A) Módulo de controle da caixa de transferência (diferencial)
5	(10A) Conector de acessórios ou conector de 6 pinos
6	(5A) Sensor de condição do óleo do motor (nível, temperatura)
7	(10A) Ventilador do teto; (30A) Alarme antifurto.
8	(5A) Sistema de estacionamento
9	(5A) Módulo de controle da coluna de direção (controle de cruzeiro)
10	(30A) Sistema de áudio; (10A) Controle do ângulo dos faróis, nível de iluminação dos instrumentos.
11	(20A) Buzina do alarme antifurto; Módulo de controle multifuncional 2; Portas deslizantes elétricas; Módulo de controle de abertura da tampa traseira; (15A) Walkie-talkie; Sistema antifurto.
12	(5A) Farol esquerdo; (10A) Relé de desativação da luz de freio; (30A) Controle de alimentação a bordo.
13	(5A) Interruptor principal do controle de cruzeiro; Controle multifuncional no volante.
14	(5A) Telefone, farol direito; (30A) Gerenciamento de alimentação a bordo.
15	(5A) Transmissão automática ou controle de telefone e voz
16	(5A) Navegação com sistema de áudio, telefone; (7,5A) Sintonizador de TV.
17	(7,5A) Módulo de controle multifuncional (iluminação interna, espelho com função de escurecimento)
18	(5A) Ar condicionado (alguns modelos)

19	(5A) Espelho retrovisor com escurecimento automático
20	(10A) Módulo de controle multifuncional 1 (aquecimento dos espelhos laterais)
21	(5A) Sistema antivírus ou sensor de chuva
22	(5A) Ar condicionado ou sensor de pressão
23	(5A) Aquecimento auxiliar e acessórios
24	(7,5A) Iluminação interna
25	(15A / 25A) Bancos aquecidos
26	(10A) Tacógrafo (se presente)
27	(15A) Luzes de neblina ou relé de alimentação
28	(5A) Interruptor de ajuste do espelho retrovisor; Aquecedores dos espelhos externos.
29	(25A) Aquecimento auxiliar
30	(5A) Aquecimento auxiliar
31	(25A) Escotilha; (5A) Carregador de bordo.
32	(20A) Lavador de faróis e seu relé
33	(5A) Tacógrafo (se presente)
34	(15A) Conector de alimentação auxiliar 3 (traseiro); (5A) Módulo de controle multifuncional de direção.
35	(10A) Módulo de controle multifuncional 1 (iluminação (iluminações) de ré, com transmissão automática); (20A) Unidade de controle de alimentação a bordo.
36	(5A) Unidade de controle de equipamentos de camping, equipamento especial do veículo

Caixa de relés atrás das caixas de fusíveis principais

Tipo 1

Descrição

1	–
2	Relé 1 do dispositivo de aquecimento
3	Relé do motor do ventilador do ar condicionado, traseiro
4	Relé dos circuitos auxiliares de ignição
5	– 06.03: Relé de aviso rotativo (veículo especial)
6	Relé de desativação das luzes de freio
7	Relé da bomba do lavador de faróis
8	Relé da bomba auxiliar do ar condicionado/dispositivo de aquecimento
F1	–
F2	(30A) Módulo de controle da porta (motorista), módulo de controle da porta (passageiro)
F3	(40A) Vidro traseiro aquecido

Tipo 2

Descrição

1	Relé do motor do ventilador do ar condicionado, traseiro (alguns modelos)
2	Unidade de controle eletrônico da coluna de direção
3	Unidade de controle eletrônico da coluna de direção
4	Relé do ventilador do teto 1
5	Unidade de controle do bloqueio do diferencial
6	06/03: Relé do sinal da tampa traseira
F1	(15A) Sirene (veículo especial)
F2	(10A) Sirene (veículo especial)
F3	(10A) Lâmpada de advertência rotativa (veículo especial)
F4	(40A) Módulo de controle da porta traseira esquerda (ECM)
F5	(40A) 01/04: Módulo de controle da porta traseira direita
F6	(5A) 01/04: Sintetizador de voz (se disponível)

Caixa sob o banco do motorista

Tipo 1

Descrição

1	Relé – distribuidor no sistema de carregamento (com bateria auxiliar)
2	–
3	Relé – distribuidor no sistema de carregamento (com bateria auxiliar)
4	Equipamento para veículos especiais
5	Equipamento para veículos especiais
F1	(5A) Caixa de fusíveis de controle de equipamentos de camping
F2	(10A) Tomada de alimentação de acessórios 1 (dianteira), geladeira (RV)
F3	(5A) Bomba de água limpa (caravana)
F4	(10A) Iluminação interna, iluminação local (veículo comercial)
F5	(30A) Módulo de controle do conector de alimentação da carroceria (veículo comercial)
F6	(40A) Módulo de controle do elevador do teto (veículo comercial)
F7	(5A) Unidade de antena
F8	(25A) Aquecimento auxiliar
F9	(30A) Motor do ventilador do ar condicionado de aquecimento (controle automático de temperatura)
F10	–
F11	–
F12	–
F13	(40A) Módulo de controle da porta traseira direita
F14	(80A) Bateria auxiliar

Tipo 2

Descrição

1	–
2	Distribuidor de relés no sistema de carregamento (com bateria auxiliar)
3	Equipamento para veículos especiais
4	Equipamento para veículos especiais
5	Equipamento para veículos especiais
F1	(15A) Tomada de alimentação de acessórios (s)
F2	(15A) Tomada de alimentação de acessórios (s)
F3	(15A) Tomada de alimentação de acessórios (s)
F4	(15A) Geladeira (RV), equipamento para veículo especial
F5	(5A) Unidade de antena
F6	(25A) Aquecimento auxiliar
F7	(30A) Motor do ventilador do ar condicionado / aquecimento (controle automático de temperatura)
F8	–
F9	–
F10	–
F11	(40A) Módulo de controle da porta traseira direita
F12	(80A) Bateria auxiliar

Tipo 3

Descrição

1. 5A – conector de 10 pinos / conector de 6 pinos
2. 3A – conector de 10 pinos
3. 5/15A – conector de 10 pinos ou registrador de dados de emergência
4. 15A – conector de 10 pinos
5. 5A – conector de 10 pinos
6. 25A – conector de 6 pinos
7. 15/30 – tomada 12V, inversor de tensão
8. 20 / 25A – Unidade de controle de aquecimento (aquecimento)
9. 25 / 30A – Ventilador de admissão
10. 15 / 30A – Ar condicionado
11. 15A – Isqueiro
12. 5A – conector de 10 pinos / conector de 6 pinos
13. Local do relé
14. Local do relé
15. Local do relé
16. 30A – Carregador de bordo
17. 30A – Controlador hidráulico do teto
18. 10A – Iluminação do teto
19. 10A – Compartimento refrigerado
20. 5A – Bomba de água
21. 5A – Painel de controle de equipamentos de camping
22. 15A – tomada 12V
23. 15A – tomada 12V
24. 10A – Ventilador do teto ou tomada 12V
25. 15A – Unidade de controle de reconhecimento de reboque
26. 20A – Unidade de controle de reconhecimento de reboque
27. 20A – Unidade de controle de reconhecimento de reboque
28. 7,5A – Unidade de controle de reconhecimento de reboque
29. Reserva
30. 5A – Unidade de controle do amplificador de voz
31. Reserva
32. Reserva
33. 15A – Apoio lombar do banco do motorista
34. 40A – Controlador da porta deslizante direita
35. 80A – Unidade de controle de carregamento da segunda bateria
36. 40A – Controlador da porta deslizante esquerda
37. 40A – Ventilador de admissão
38. conector de 6 pinos
39. Reserva

Fusíveis Caravella T6

Na sexta geração, a caixa de fusíveis principal está localizada sob o espaço dos passageiros.

Sobre o Volkswagen Caravelle (Multivan) T5 e T6

O Volkswagen Caravelle, também conhecido como Multivan, é um modelo popular entre os veículos multiuso, oferecendo espaço e conforto para famílias e empresas. Os modelos T5 e T6 são conhecidos por sua confiabilidade e versatilidade. Esses veículos são equipados com diversas motorizações, incluindo motores a diesel e a gasolina, que proporcionam potência e eficiência adequadas. O interior é projetado com foco no conforto e na flexibilidade, permitindo fácil adaptação do espaço às necessidades dos passageiros ou da carga. O Caravelle é a escolha ideal para quem busca uma combinação de praticidade e conforto para viagens longas.

Esquema da caixa de fusíveis do Volkswagen Caravelle (Multivan) T5 e T6

Esta página exibe o esquema da caixa de fusíveis para os modelos Volkswagen Caravelle (Multivan) T5 e T6. A caixa de fusíveis geralmente está localizada no espaço sob o painel ou no compartimento do motor. Nossos diagramas mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos do veículo. A caixa de fusíveis é um elemento chave para a segurança e o bom funcionamento dos componentes elétricos, por isso é importante ter uma visão geral de sua disposição e função.
