Volkswagen LT (1996-2006) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Volkswagen LT (1996–2006), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.
Volkswagen LT – esquema de distribuição de fusíveis
Ano de fabricação: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
O fusível do isqueiro (tomada de força) no Volkswagen LT é o fusível 8 (20A) na distribuição de fusíveis do painel de instrumentos.

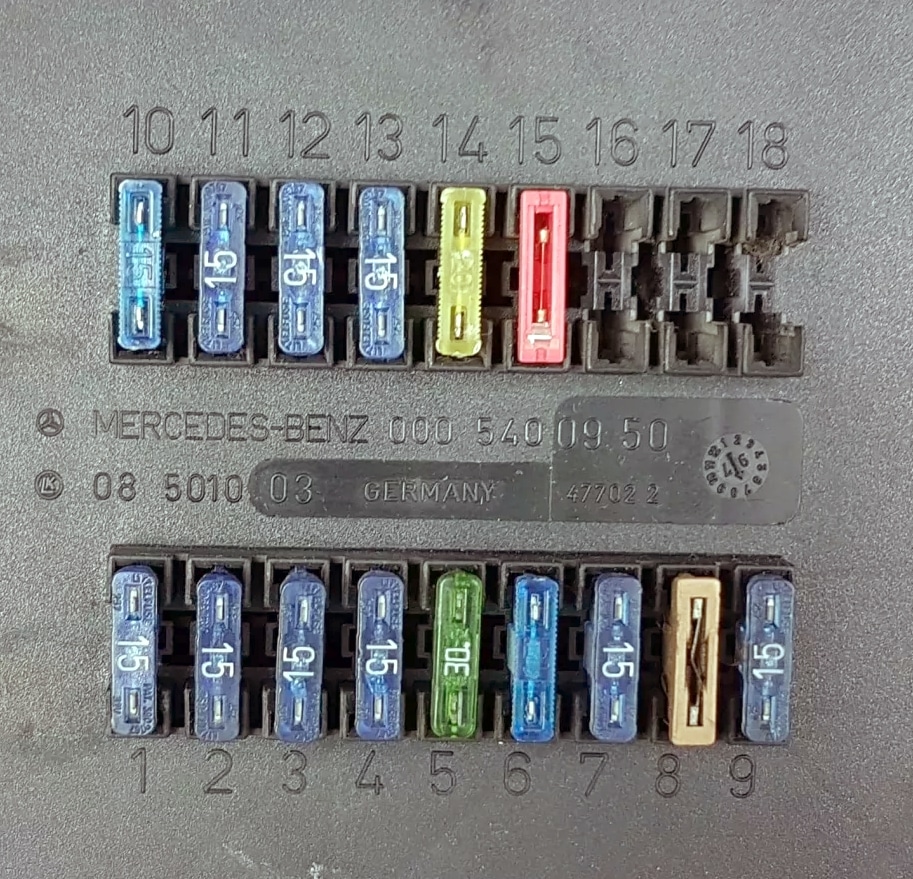

Distribuição de fusíveis do painel de instrumentos
Localiza-se sob o tubo de direção, atrás da tampa protetora.
| Nº | Descrição |
| 1 | Farol traseiro direito e luz de posição direita – 15 A. |
| 2 | Faróis de luz alta do projetor direito – 15 A. |
| 3 | Farol de luz alta do projetor esquerdo, lâmpada de sinal – 15 A. |
| 4 | Faróis de ré – 15 A. |
| 5 | Faróis de luz de freio – 15 A. |
| 6 | Motor do limpador de para-brisa – 20 A. |
| 7 | Vidro traseiro aquecido, sinal – 15 A. |
| 8 | Faróis, isqueiro, rádio do carro – 20 A. |
| 9 | Relógio, luzes de emergência, luzes de estacionamento – 20 A. |
| 10 | Iluminação do painel de instrumentos;
Iluminação da placa de matrícula; Luzes diurnas – 15 A. |
| 11 | Farol traseiro esquerdo e luz de posição esquerda – 15 A. |
| 12 | Farol de luz baixa do projetor direito – 15 A. |
| 13 | Farol de luz baixa esquerdo – 15 A. |
| 14 | Farol de neblina, farol traseiro de neblina – 15 A. |
| 15 | Rádio do carro – 15 A, |
| 16 | Reserva |
| 17 | Reserva |
| 18 | Reserva |
Relés individuais podem estar localizados sob esta caixa de fusíveis.
Caixa de fusíveis sob o assento
Relés adicionais e uma caixa de fusíveis estão localizados sob o assento do passageiro dianteiro.
Os seguintes elementos podem estar presentes:
- Ventilador do aquecedor – 30 A
- Aquecedor do vidro traseiro – 30 A
- Aquecedor independente – 25 A
- Vidros elétricos – 25 A
- Controlador ABS – 10 A
- Travamento central – 15 A
- Espelhos elétricos – 10 A
- Bomba de combustível – 30 A
- Relé adicional da bateria – 15 A
- Relé dos piscas do reboque – 10 A
- Bloqueio do diferencial – 15 A
- Acessórios 12 V – 20 A
- Ar condicionado – 10 A
- Assentos aquecidos – 15 A
No compartimento do motor, pode haver uma unidade adicional na área da bateria, com elementos responsáveis pelo aquecimento, velas de incandescência, aquecimento de filtros, etc.
Sobre o Volkswagen LT (1996-2006)
O Volkswagen LT, fabricado entre 1996 e 2006, é conhecido pela sua robustez e fiabilidade. Este modelo estava disponível em várias configurações, incluindo furgões e micro-ônibus, tornando-o ideal tanto para uso comercial quanto pessoal. O Volkswagen LT oferecia diversas opções de motorização, incluindo variantes a diesel com cilindradas de 2.5 a 2.8 litros, que proporcionavam potência e eficiência adequadas. Graças à sua cabine espaçosa e opções de arranjo interior variáveis, este modelo era popular entre empresários e famílias que precisavam de um veículo fiável e espaçoso.
Esquema da caixa de fusíveis do Volkswagen LT
Esta página exibe o esquema da caixa de fusíveis para o Volkswagen LT, essencial para a manutenção e reparos adequados do veículo. A caixa de fusíveis geralmente está localizada sob o painel de instrumentos no lado do motorista ou no compartimento do motor. Os esquemas mostram os números dos fusíveis, seus valores em amperes e os componentes que protegem. É importante sempre usar fusíveis de substituição com o mesmo valor em amperes para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para garantir o funcionamento correto dos componentes elétricos do veículo.
