Toyota Yaris XP130 e XP150 (2011-2018) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Yaris XP130 e XP150 (2011–2018), informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (layout dos fusíveis).

Toyota Yaris XP130 e XP150 – diagrama da caixa de fusíveis

Ano de produção: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

O fusível do isqueiro (tomada de força) no Toyota Yaris XP130 e XP150 é o fusível 23 (15A) na caixa de fusíveis da cabine.

Compartimento do motor

Localização

LHD (volante à esquerda)



RHD (volante à direita)



Descrição

1. Relé da vela de ignição
2. Caixa de fusíveis e relés
3. Unidade de controle do freio
4. Caixa de fusíveis nº 2
5. Caixa de fusíveis de alimentação
6. Unidade de controle do motor

Caixa de fusíveis e relés



Descrição

1	7,5A – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
2	20A EFI MAIN – Gasolina: Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
	30A ECD MAIN – Diesel: Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
3	7,5A EFI NO.3 – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
4	10A – Buzina; Sinal acústico
5	10A EFI NO.2 – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
6	10A – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial; Airbag; Luzes de freio; Sistema de classificação de passageiros dianteiros.
7	15A IGN – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
8	7,5A – Painel de instrumentos
9	–
10	30A – a partir de julho de 2014 (TMMF): Aquecedor auxiliar (TMMF – Toyota Motor Manufacturing France)
11	25A – antes de julho de 2014 (TMMF): Aquecedor auxiliar (TMMF – Toyota Motor Manufacturing France)
	30A – a partir de julho de 2014 (TMMF): Aquecedor auxiliar (TMMF – Toyota Motor Manufacturing France)
12	50A EPS – Direção assistida elétrica
13	30A – ABS, VSC
14	30A – Vidros aquecidos; Espelhos aquecidos.
15	40A – Ar condicionado
16	50A – TMMF: Aquecedor auxiliar (TMMF – Toyota Motor Manufacturing France)
	30A – Limpeza dos faróis
17	30A – Ventilador de arrefecimento
18	50A – ABS, VSC

19	10A – Espelhos aquecidos; Vidro traseiro aquecido; Controle de cruzeiro; Indicador de marcha; Unidade de controle do motor.
20	5A ECU-B Nº1 – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial; ECM da carroceria.
21	15A – Iluminação interior; Iluminação pessoal; Sistema de áudio; VSC.
22	40A – Sistema de carregamento (1NR-FE); Sistema Start-Stop.
23	30A – Sistema de partida
24	15A – TMMF: Sistema de áudio; Navegação; Assistência de estacionamento (TMMF – Toyota Motor Manufacturing France).
25	25A – até julho de 2014: Bloqueio duplo
	25A – até julho de 2014 (TMMF): Aquecedor auxiliar (TMMF – Toyota Motor Manufacturing France)
26	30A – Fusíveis: “DOME”, “ECU-B NR 1”, “ECU-B NR 2”
27	20A – até julho de 2014 (TMMF): Tampa; Imobilizador; Sistema de acesso inteligente com botão de partida; Sistema Start-Stop; Bloqueio do volante; Sistema de controle sem fio (TMMF – Toyota Motor Manufacturing France).
28	10A ETCS – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
29	10A – Piscas; Luzes de emergência.
30	7,5A AM2 – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial; Sistema de partida.
31	5A – Painel de instrumentos; Sistema de controle sem fio; Sistema de monitoramento da pressão dos pneus; Sistema de classificação de passageiros dianteiros.
32	7,5A – Sistema de carregamento
33	50A – Fusíveis: “EFI MAIN”, “EFI Nº2”, “EFI Nº3”, “IG2”, “IGN”, “MET”, “HORN”
34	80A – Aquecedor auxiliar, espelhos aquecidos
Relés
R1	Ventilador de arrefecimento (2)
R2	Ventilador de arrefecimento (1)
R3	Vidro traseiro aquecido (DEF)
R4	Motor de partida (ST)

Caixa de fusíveis nº 2

Descrição

1	20A – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
2	7,5A – Luzes diurnas
	15A – Luzes diurnas
3	10A – Ventilador de arrefecimento; Sistema de injeção multiponto; Sistema de injeção multiponto sequencial
	10A – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
4	7,5A – antes de julho de 2014: Ar condicionado; Iluminação automática; Faróis; Ajuste do fluxo dos faróis.
	20A – a partir de julho de 2014: Ar condicionado; Iluminação automática; Faróis; Ajuste do fluxo dos faróis.
5	50A – Unidade de controle da transmissão
6	10A H-LP RH HI – Farol alto direito
7	10A H-LP LH HI – Faróis altos esquerdos, painel de instrumentos
8	10A H-LP RH LO – Farol baixo direito

9	10A H-LP LH LO – Farol baixo esquerdo; Farol de neblina dianteiro.
10	–
11	–
12	–
13	–
14	–
Relés
R1	antes de julho de 2014: Dimmer (DIM) (interruptor dos faróis)
	a partir de julho de 2014: Aquecedor auxiliar
R2	Luzes diurnas; Sistema antivírus.
R3	Faróis
	Faróis, luzes diurnas.

N. 1



Antes de julho de 2014

• R1 – Relé integrado

A partir de julho de 2014

• R1 Unidade de controle do motor (ECD NO.2)
• R2 Aquecedor auxiliar (PTC HTR NO.2)
• R3 Aquecedor auxiliar (PTC HTR NO.3)
• Motor de partida R4 (ST NR 2)

N. 2



Antes de julho de 2014

R2 – (O / P MTR (sistema Stop & Start)) ou R1 – Unidade de controle da transmissão (MMT)

A partir de julho de 2014

R1 – dimmer (DIM (farol))

Caixa de fusíveis de alimentação

Localizada no terminal positivo da bateria.





Descrição

1. 80A GLOW DC/DC – sistema de injeção multiponto / sistema de injeção multiponto sequencial
2. 80A MAIN – Fusíveis: “BBC”, “ST”, “AMP”, “D / L NO.2”, “DCC”, “STR LOCK”, “MIR-HTR”, “ETCS”, “HAZ”, ” AM2 “”, ALT-S “”, “R/I” “”, DRL “” EU-DRL “”, S-HORN “”, H-LP MAIN “”, H-LP RH HI “”, H-LP LH HI “”, H-LP RH LO “”, H-LP LH LO“
3. ALT 120A – Sistema de carregamento, Fusíveis: “ID / UP”, “EPS”, “ABS NO.2”, “DEF”, “PTC”, “HTR”, “H-LP CLN”, “RDI FAN”, ” ABS NO.1 “,” TAIL NO.2 “,” PANEL “,” DOOR R / R “,” DOOR P “,” ECU-IG NO.1 “,” ECU-IG NO.2 “,” A / C “,” GAUGE “,” WASHER “,” WIPER “,” WIPER RR “,” P / W “,” DOOR R / L “,” DOOR “,” CIG “,” ACC “,” D / L ” , “OBD”, “STOP”, “AM1”, “FOG FR”

Cabine

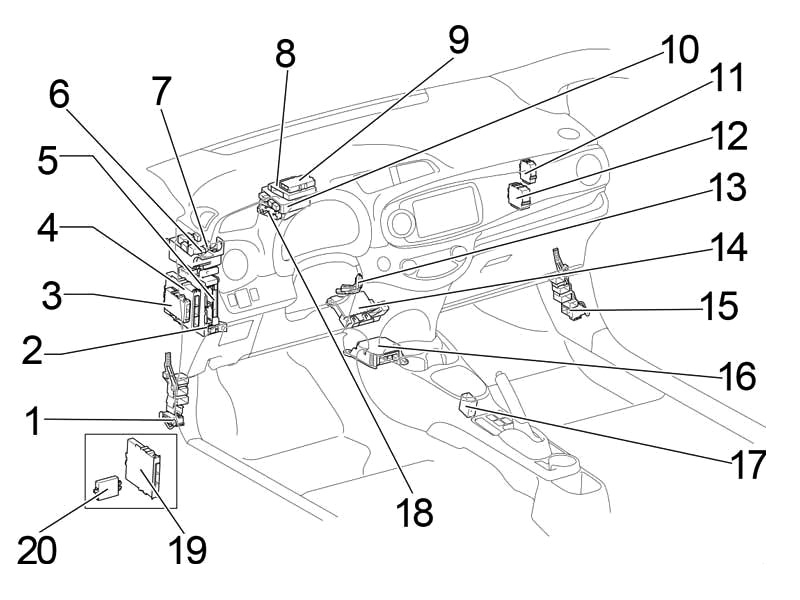

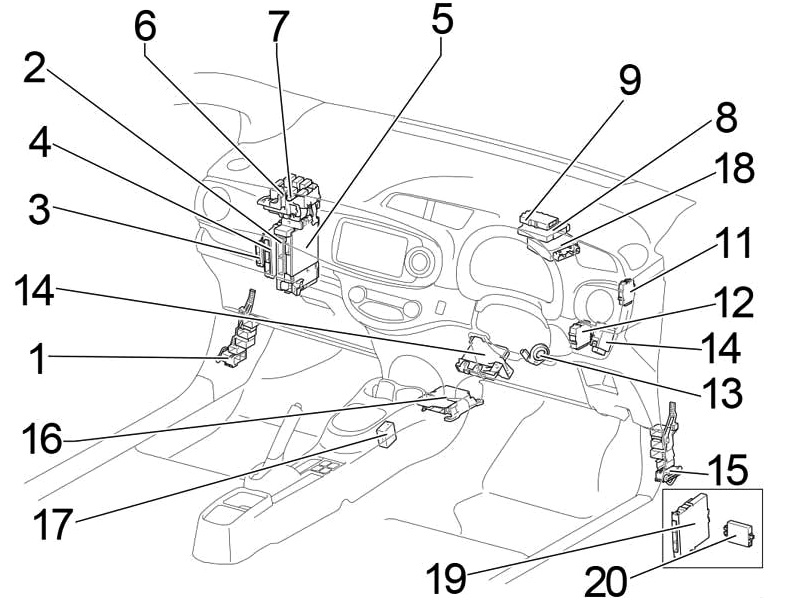

Localização

LHD

RHD

Descrição

1. Unidade de distribuição
2. Caixa de fusíveis
3. Unidade de controle do motor e transmissão (sem sistema Start-Stop)
4. Unidade de controle do sistema Start-Stop
5. Unidade de controle do sistema elétrico da carroceria
6. Relé do aquecedor (HTR)
7. Caixa de fusíveis do relé
8. Unidade de controle dos sistemas de assistência ao motorista
9. Unidade de controle do motor e transmissão (com sistema Start-Stop)
10. Unidade de controle da transmissão (LHD)
11. Bloqueio da rede de segurança
12. Relé do limpador de para-brisa
13. Amplificador do transponder da chave
14. Amplificador do ar condicionado
15. Unidade de distribuição
16. Unidade de controle do airbag
17. Controlador de bloqueio da alavanca de câmbio
18. Unidade de controle da direção assistida
19. Bloqueio de certificação
20. Bloqueio do código de identificação (com sistema de acesso e partida inteligente)
    Unidade de controle do transponder da chave (sem sistema de acesso e partida inteligente)

Caixa de fusíveis

Localizada sob o painel de instrumentos.

LHD (volante à esquerda)



RHD (volante à direita)





Descrição

1	–
2	–
3	–
4	15A – Bancos aquecidos
5	–
6	–
7	7,5A – Espelhos elétricos
8	–
9	–
10	–
11	–
12	25A – Bloqueio duplo
13	–
14	–
15	15A – até junho de 2013: Farol de neblina dianteiro
	15A – A partir de junho de 2013 (TMC): Farol de neblina dianteiro (TMC – Toyota Motor Corporation)
	7,5A – a partir de junho de 2013 (TMMF): Farol de neblina dianteiro (TMMF – Toyota Motor Manufacturing France)
16	7,5A – Sistema de partida
17	7,5A – Sistema de injeção multiponto; Sistema de injeção multiponto sequencial; VSC; Luz de freio; Luz de freio adicional.
18	7,5A – Farol de neblina traseiro

19	–
20	7,5A – Conector de diagnóstico
21	25A – Travamento central; ECM da carroceria.
22	5A – ECM da carroceria; Espelhos elétricos; Sistema de áudio; Bloqueio do seletor de marcha.
23	15A – Tomada (isqueiro)
24	20A – Controles dos vidros
25	20A – Controle dos vidros
26	30A – Vidros elétricos
27	15A – Limpador de para-brisa traseiro
28	20A – Limpador de para-brisa
29	15A – Lavador de para-brisa
30	–
31	–
32	10A – Luzes de ré, bloqueio da alavanca de câmbio; Sistema de áudio; Sistema de carregamento; Sistema de injeção multiponto; Sistema de injeção multiponto sequencial.
33	7,5A – Ar condicionado; Vidro traseiro aquecido; Espelhos aquecidos.
34	5A – VSC
35	5A — Ventilador de arrefecimento; Vidro traseiro aquecido; VSC; Direção assistida elétrica; Módulo de controle da carroceria; Sistema de controle sem fio; Sistema de monitoramento da pressão dos pneus.
36	20A – Controles dos vidros
37	20A – Controle dos vidros
38	5A – Painel de instrumentos; Iluminação do painel de instrumentos; Interruptor de luz.
39	10A – Luz lateral; Iluminação da placa de matrícula.

Caixa de relés

Descrição

• R1 – Iluminação interior (DOME CUT)
• R2 – até julho de 2014: Farol de neblina dianteiro (FR FOG) / a partir de maio de 2015: (STP)

Elementos adicionais

Descrição

1. Detector de colisão
2. Receptor para o sistema de monitoramento da pressão dos pneus
3. Amplificador de áudio
4. Receptor de travamento central
