Toyota Prius+ (2012-2016) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Prius+ (2012–2016), informações sobre a localização dos painéis de fusíveis dentro do carro e a atribuição de cada fusível (layout dos fusíveis).
Toyota Prius+ (2012-2016) – diagrama da caixa de fusíveis
Ano de produção: 2012, 2013, 2014, 2015, 2016.
O fusível do isqueiro (tomada de força) no Toyota Prius+ (2012-2016) é o fusível 1 na caixa de fusíveis (painel de instrumentos esquerdo).

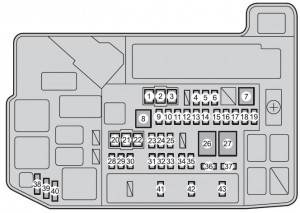

Caixa de fusíveis no compartimento do motor
| Fusível | Amp [A] | Descrição | |
| 1 | HTR | 50 | Sistema de ar condicionado |
| 2 | RDI | 30 | Ventiladores de arrefecimento elétricos |
| 3 | CDS | 30 | Ventiladores de arrefecimento elétricos |
| 4 | S-HORN | 10 | Buzina |
| 5 | ENG W / P | 30 | Sistema de arrefecimento |
| 6 | ABS MAIN NO.2 | 7,5 | Sistema de travagem antibloqueio |
| 7 | H-LP CLN | 30 | Limpador de faróis |
| 8 | P-CON MTR | 30 | Sistema de controlo da posição P;
Transmissão. |
| 9 | AMP | 30 | Sistema de áudio |
| 10 | IGCT | 30 | PCU, IGCT Nº 2, IGCT Nº 3 |
| 11 | DC / DC-S | 5 | Inversor e conversor |
| 12 | P CON MAIN | 7,5 | Sistema de controlo da posição P;
Interruptor da posição P. |
| 13 | AM2 | 7,5 | Sistema de gestão de energia |
| 14 | ECU-B2 | 7,5 | Sistema de chave inteligente |
| 15 | MAYDAY | 10 | Alarme |
| 16 | ECU-B3 | 10 | Sistema de ar condicionado |
| 17 | TURN & HAZ | 10 | Ativa as luzes de sinalização |
| 18 | ETCS | 10 | Sistema de injeção multiponto;
Sistema de injeção multiponto sequencial. |
| 19 | ABS MAIN NO.1 | 20 | Sistema de travagem antibloqueio |
| 20 | P / I 2 | 40 | Buzina, farol direito (luz baixa);
Farol esquerdo (luz baixa); Luz de marcha-atrás. |
| 21 | ABS MTR 1 | 30 | Sistema de travagem antibloqueio |
| 22 | ABS MTR 2 | 30 | Sistema de travagem antibloqueio |
| 23 | H-LP HI MAIN | 20 | H-LP HI PR, H-LP HI ESQ;
Interruptor dos faróis; Sistema de luzes diurnas. |
| 24 | HV BATT | 10 | Circuito em falta |
| 25 | DRL | 7,5 | Luzes diurnas |
| 26 | P / I 1 | 60 | IG2, EFI PRINCIPAL, VENTILADOR DA BATERIA |
| 27 | EPS | 60 | Direção assistida elétrica |
| 28 | PCU | 10 | Inversor e conversor |
| 29 | IGCT NO.2 | 10 | Sistema híbrido;
Sistema de controlo da posição P; Inversor e conversor. |
| 30 | MIR HTR | 10 | Aquecedores dos espelhos retrovisores exteriores |
| 31 | RAD NO.1 | 15 | Sistema de áudio, sistema de navegação |
| 32 | DOME | 10 | Iluminação adicional das portas;
Iluminação pessoal; Iluminação interior; Iluminação dos pés dianteiros; Iluminação de cortesia; Espelho retrovisor interior; Mecanismo de abertura da porta da garagem; Consola superior. |
| 33 | ECU-B | 7,5 | Sistema de chave inteligente;
Sistema de comunicação multiplex; Iluminação pessoal; Indicadores e medidores; Sistema de deteção de passageiros (ECU e sensores). |
| 34 | H-LP LH HI | 10 | Farol esquerdo (luz alta) |
| 35 | H-LP RH HI | 10 | Farol direito (luz alta) |
| 36 | EFI NO.2 | 10 | Sistema de injeção multiponto;
Sistema de injeção multiponto sequencial. |
| 37 | IGCT NO.3 | 10 | Sistema de arrefecimento |
| 38 | SPARE | 30 | Fusível sobressalente |
| 39 | SPARE | 10 | Fusível sobressalente |
| 40 | SPARE | 7,5 | Fusível sobressalente |
| 41 | EFI MAIN | 20 | Sistema de injeção multiponto;
Sistema de injeção multiponto sequencial; Sistema de arrefecimento; EFI Nº 2. |
| 42 | BATT FAN | 20 | Ventilador de arrefecimento da bateria |
| 43 | IG2 | 20 | Sistema de injeção multiponto;
Sistema de injeção multiponto sequencial; MET; IGN; Sistema de gestão de energia. |

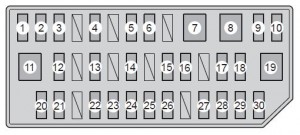

Painel de instrumentos esquerdo
| Fusível | Amp [A] | Descrição | |
| 1 | CIG | 15 | Tomada de corrente
Isqueiro. |
| 2 | ECU-ACC | 10 | Sistema de comunicação multiplex;
Espelhos exteriores; Sistema de assistência ao condutor; Sistema de áudio; Sistema de navegação; Sistema de assistência ao estacionamento inteligente. |
| 3 | PWR OUTLET | 15 | Tomada de corrente |
| 4 | SEAT HTR FR | 10 | Aquecimento do banco |
| 5 | SEAT HTR FL | 10 | Aquecimento do banco |
| 6 | DOOR NO.1 | 25 | Sistema de fecho elétrico |
| 7 | PSB | 30 | Sistema anticolisão |
| 8 | PWR SEAT FR | 30 | Apoio lombar do banco dianteiro |
| 9 | DBL LOCK | 25 | DBL LOCK |
| 10 | FR FOG | 7,5 | Faróis de nevoeiro dianteiros |
| 11 | PWR SEAT FL | 30 | Apoio lombar do banco dianteiro |
| 12 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 13 | RR FOG | 7,5 | Farol de nevoeiro traseiro |
| 14 | STOP | 10 | Luzes de travagem;
Luz de travagem superior; Sistema de travagem; Sistema de assistência ao condutor. |
| 15 | P FR PORTA | 25 | Vidros elétricos |
| 16 | D FR PORTA | 25 | Vidros elétricos |
| 17 | PORTA RR | 25 | Vidros elétricos |
| 18 | PORTA RL | 25 | Vidros elétricos |
| 19 | S/ROOF | 30 | Circuito em falta |
| 20 | ECU-IG Nº1 | 10 | Ventiladores de arrefecimento elétricos;
Sistema de comunicação multiplex. |
| 21 | ECU-IG Nº2 | 10 | Sistema de assistência ao condutor;
Sistema anticolisão; Espelho retrovisor interior; Sensor de inclinação e G; Sistema de travagem; Sistema de navegação; Pré-tensores dos cintos de segurança; Sistema de áudio; Luzes de aviso; Piscas; Limpadores de para-brisas; Limpeza dos faróis. |
| 22 | GAUGE | 10 | Sistema de nivelamento dos faróis;
Indicadores e medidores. |
| 23 | A / C | 10 | Sistema de ar condicionado;
Sistema de ar condicionado remoto. |
| 24 | WASHER | 15 | Bico de pulverização do para-brisas |
| 25 | RR WIP | 20 | Limpador e bico de pulverização do vidro traseiro |
| 26 | WIP | 30 | Limpadores |
| 27 | MET | 7,5 | Contador e medidores |
| 28 | IGN | 10 | Sistema de travagem;
Sistema de assistência ao condutor; Sistema de injeção multiponto; Sistema de injeção multiponto sequencial; Sistema de airbags SRS; Sistema de gestão de energia; Sistema de ignição e arranque inteligente; Luz de aviso do cinto de segurança do passageiro dianteiro. |
| 29 | PANEL | 10 | Sistema de ar condicionado;
Iluminação pessoal; Aquecimento dos bancos; Transmissão; Interruptor da posição P; Sistema de navegação; Sistema de ar condicionado remoto; Sistema de estacionamento inteligente; Limpeza dos faróis; Luz de aviso do cinto de segurança do passageiro dianteiro; Sistema de nivelamento dos faróis; Iluminação do porta-luvas; Relógio; Sistema de áudio; Interruptor MPH ou km/h. |
| 30 | TAIL | 10 | Sistema de nivelamento dos faróis;
Luzes de estacionamento dianteiras; Luzes traseiras; Iluminação da matrícula; Faróis de nevoeiro dianteiros; Farol de nevoeiro traseiro. |
Sobre o Toyota Prius+ (2012-2016)
O Toyota Prius+ é um veículo híbrido que foi produzido entre 2012 e 2016. Este modelo é conhecido pela sua eficiência e abordagem ecológica à condução, oferecendo espaço suficiente para famílias graças à sua configuração de sete lugares. O Prius+ está equipado com um sistema de propulsão híbrido que combina um motor a gasolina com um motor elétrico, garantindo baixo consumo de combustível e emissões reduzidas. Dependendo do mercado e do modelo específico, podem estar disponíveis diferentes opções de motorização, mas todas as versões enfatizam a poupança de energia e uma condução confortável.
Diagrama da caixa de fusíveis do Toyota Prius+
Esta página apresenta o diagrama da caixa de fusíveis para o modelo Toyota Prius+ dos anos 2012 a 2016. Neste veículo, a caixa de fusíveis está tipicamente localizada sob o painel de instrumentos no lado do condutor e também no compartimento do motor. Os nossos diagramas mostram os números dos fusíveis, os seus valores em amperes e os componentes que são protegidos por eles. É importante usar sempre fusíveis de substituição com o mesmo valor em amperes para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para o funcionamento seguro e fiável do veículo, por isso é importante ter uma visão geral da sua configuração e uso correto.
