Toyota Highlander XU50 (2013-2016) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Toyota Highlander XU50 (2013–2016), descobrirá onde os painéis de fusíveis estão localizados dentro do veículo e obterá informações detalhadas sobre a atribuição e o layout de cada fusível.
Toyota Highlander XU50 (2013-2016) – diagrama da caixa de fusíveis
Ano de fabricação: 2013, 2014, 2015, 2016.
O fusível do isqueiro (tomada de força) no Toyota Highlander XU50 (2013-2016) é o fusível 28 e 29 na caixa de fusíveis do painel.
Compartimento do motor

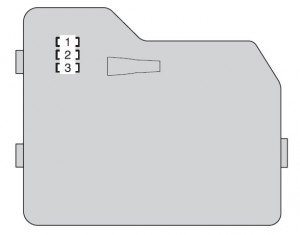

Tipo A (bloco de fusíveis na parte traseira da tampa)

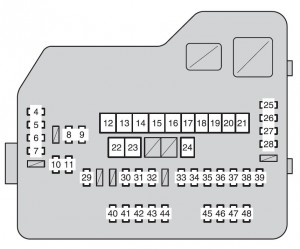

Tipo A (bloco de fusíveis)
| Fusível | Amp [A] | Descrição | |
| 1 | SPARE | 7,5 | Fusível de reserva |
| 2 | SPARE | 15 | Fusível de reserva |
| 3 | SPARE | 25 | Fusível de reserva |
| 4 | DEF RLY | 10 | Desumidificador do vidro traseiro |
| 5 | MIR HTR | 20 | Desumidificadores do espelho exterior |
| 6 | PWR OUTLET | 20 | Tomada de força |
| 7 | DOOR NO.1 | 25 | Sistema de comunicação multiplex |
| 8 | EFI NO.2 | 10 | Sistema de injeção de combustível multiponto;
Sistema de injeção de combustível multiponto sequencial. |
| 9 | EFI NO.3 | 10 | Sistema de injeção de combustível multiponto;
Sistema de injeção de combustível multiponto sequencial. |
| 10 | INJ NO.1 | 15 | Sistema de partida |
| 11 | INJ NO.2 | 10 | Sistema de injeção de combustível multiponto;
Sistema de injeção de combustível multiponto sequencial. |
| 12 | HTR | 50 | Sistema de ar condicionado |
| 13 | VSC NO.1 | 50 | Sistema de controle de estabilidade do veículo aprimorado |
| 14 | FAN MAIN | 50 | Ventilador de arrefecimento elétrico |
| 15 | VSC NO.2 | 30 | Sistema de controle de estabilidade do veículo aprimorado |
| 16 | PTC NO.1 | 50 | Sistema de ar condicionado |
| 17 | PTC NO.2 | 30 | Sistema de ar condicionado |
| 18 | PTC NO.3 | 30 | Sistema de ar condicionado |
| 19 | RR CLR | 40 | Sistema de ar condicionado |
| 20 | RR DEF | 30 | Desumidificador do vidro traseiro |
| 21 | PBD | 30 | Porta traseira elétrica |
| 22 | ALT | 140 | MIR HTR, PWR OUTLET, DOOR NO.1,
HTR, RR DEF, FAN MAIN, VSC NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, VSC NO.2, PBD |
| 23 | EPS | 80 | Direção assistida elétrica |
| 24 | ST | 30 | Sistema de partida |
| 25 | CRT | 10 | Sistema de entretenimento dos bancos traseiros |
| 26 | RADIO NO.1 | 158 | Sistema de áudio |
| 27 | ECU-B NO.1 | 10 | Sensor de direção;
Indicadores e medidores; Relógio; ECU da carroceria principal; Controle remoto sem fio; Sistema de chave inteligente; Porta traseira elétrica; Display de informações; Sistema de classificação do passageiro dianteiro. |
| 28 | DOME | 10 | Teto solar;
Luzes pessoais; Iluminação interior; Indicadores e medidores; Iluminação do interruptor do motor; Iluminação adicional da porta. |
| 29 | TOWING | 30 | Luzes do reboque |
| 30 | STR LOCK | 20 | Sistema de bloqueio da direção |
| 31 | EFI MAIN | 25 | Sistema de injeção de combustível multiponto;
Sistema de injeção de combustível multiponto sequencial; EFI nº 2, EFI nº 3 |
| 32 | HAZ | 15 | Luzes de emergência |
| 33 | IG2 | 25 | INJ NO.1, INJ NO.2, IGN, GAUGE NO.2 |
| 34 | AMP | 15 | Sistema de áudio |
| 35 | RR FOG | 7,5 | Circuito ausente |
| 36 | DEICER | 15 | Descongelamento do limpador do para-brisa |
| 37 | G / H | 10 | Teto solar;
Sistema de comunicação multiplex; Iluminação interior dos pés. |
| 38 | ALT-S | 7,5 | Sistema de carregamento |
| 39 | AM2 | 7,5 | Sistema de comunicação multiplex |
| 40 | H-LP LH HI | 15 | Farol esquerdo (luz baixa) |
| 41 | H-LP RH HI | 15 | Farol direito (luz baixa) |
| 42 | H-LP LH LO | 15 | Farol esquerdo (luz de posição) |
| 43 | H-LP RH LO | 15 | Farol direito (luz de posição) |
| 44 | HORN | 10 | Buzina |
| 45 | EFI NO.1 | 10 | Sistema de injeção de combustível multiponto;
Sistema de injeção de combustível multiponto sequencial; Sistema de chave inteligente. |
| 46 | ETCS | 10 | Sistema de injeção de combustível multiponto;
Sistema de injeção de combustível multiponto sequencial; Sistema de controle eletrônico do acelerador. |
| 47 | A / F | 20 | Sensor de relação ar-combustível |
| 48 | S-HORN | 7,5 | Buzina |

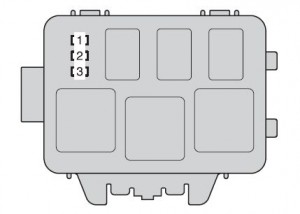

Tipo B (se presente)
| Fusível | Amp [A] | Descrição | |
| 1 | INV-W / P | 15 | Circuito ausente |
| 2 | IGCT Nº 2 | 7,5 | Circuito ausente |
| 3 | A / CD | 10 | Circuito ausente |
Sob o painel

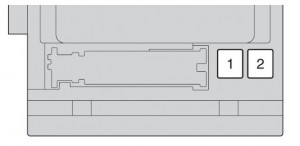

Parte frontal da caixa de fusíveis
Caixa de fusíveis
| Fusível | Amp [A] | Descrição | |
| 1 | P / SEAT | 30 | Cadeira elétrica |
| 2 | POWER | 30 | Vidros elétricos |
| 3 | RR DOOR RH | 25 | Vidros elétricos |
| 4 | RR DOOR LH | 25 | Vidros elétricos |
| 5 | FR FOG | 15 | Faróis de neblina dianteiros |
| 6 | OBD | 7,5 | Sistema de diagnóstico a bordo |
| 7 | A / CW / PMP | 7,5 | Circuito ausente |
| 8 | STOP | 10 | Sistema de controle de estabilidade do veículo;
Sistema de comunicação multiplex; Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial; Sistema de travamento da transmissão; Luzes de freio. |
| 9 | DOOR NO.2 | 25 | Vidros elétricos |
| 10 | AM1 | 7,5 | Sistema de partida |
| 11 | P / SEAT (PS) | 30 | Cadeira elétrica |
| 12 | A / C NO. 1 | 10 | Sistema de ar condicionado |
| 13 | FUEL OPN | 7,5 | Circuito ausente |
| 14 | S/ROOF | 20 | Teto solar elétrico |
| 15 | TAIL | 15 | Luzes de posição;
Luzes traseiras; Iluminação da placa de licença; Faróis de neblina dianteiros; Luzes do reboque. |
| 16 | PANEL | 7,5 | Iluminação do porta-luvas;
Iluminação do painel de instrumentos; Iluminação dos interruptores. |
| 17 | ECU IG NO.1 | 10 | Sistema de comunicação Multiplex;
Teto solar elétrico; Transmissão automática controlada eletronicamente; Portas traseiras elétricas; Aquecedores de assento; Sistema de aviso de pressão dos pneus; Direção assistida eletrônica; Espelho retrovisor interno anti-reflexo; Sistema de travamento da transmissão; Sistema de aviso de pressão dos pneus. |
| 18 | ECU IG NO.2 | 7,5 | Sistema de controle de estabilidade do veículo aprimorado |
| 19 | A/C NO.2 | 10 | Sistema de ar condicionado |
| 20 | WASH | 20 | Limpadores e lavadores do para-brisa |
| 21 | S-HTR | 20 | Aquecedores de assento |
| 22 | GAUGE NO.1 | 10 | Sistema de áudio;
Luzes de emergência; Sistema de carregamento; Luzes de emergência; Sistema de controle de tração; Descongelamento do limpador do para-brisa; Sistema de ar condicionado; Sistema de carregamento; Sistema de monitoramento de visão traseira; Luzes do reboque; Sistema de injeção de combustível multiponto; Sistema de injeção de combustível multiponto sequencial. |
| 23 | FR WIP | 30 | Limpadores e lavadores do para-brisa |
| 24 | RR WIP | 15 | Limpador e lavador do vidro traseiro |
| 25 | IGN | 10 | Sistema de injeção de combustível multiponto;
Sistema de injeção de combustível multiponto sequencial; Sistema de bloqueio da direção; Sistema antibloqueio; Sistema de chave inteligente; Sistema de airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Indicadores e medidores;
Sistema de monitoramento retrovisor. |
| 27 | ECU-ACC | 7,5 | Espelhos retrovisores externos;
Sistema de travamento da transmissão; Sistema de chaves inteligentes; Sistema de comunicação multiplex. |
| 28 | ACC SOCK NO.1 | 10 | Tomada de força |
| 29 | ACC SOCK NO.2 | 20 | Tomada de força |
| 30 | ADIO NO.2 | 7,5 | Sistema de áudio;
Relógio; Sistema de entretenimento nos bancos traseiros; Sistema de carregamento; Iluminação interna; Iluminação pessoal. |
Sobre o Toyota Highlander XU50 (2013-2016)
O Toyota Highlander XU50, fabricado entre 2013 e 2016, é a terceira geração do popular modelo SUV da montadora japonesa Toyota. Este modelo se destaca por seu interior espaçoso, que acomoda confortavelmente até sete passageiros, e um design moderno que combina elegância com robustez. O Highlander XU50 oferece várias opções de motorização, incluindo um motor de quatro cilindros de 2,7 litros e um motor V6 mais potente de 3,5 litros, conhecidos por sua confiabilidade e eficiência. O veículo é equipado com tecnologias avançadas de segurança, como sistema de prevenção de colisões e controle de cruzeiro adaptativo, tornando-o uma escolha ideal para famílias que buscam segurança e conforto nas estradas.
Diagrama da caixa de fusíveis do Toyota Highlander XU50
Esta página exibe o diagrama da caixa de fusíveis para o modelo Toyota Highlander XU50, que é crucial para a identificação e manutenção dos componentes elétricos do veículo. Neste modelo, a caixa de fusíveis está tipicamente localizada sob o painel do lado do motorista e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é essencial para o bom funcionamento do veículo e sua manutenção adequada pode prevenir muitos problemas.
