Subaru XV (2011-2016) – Caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Subaru XV (2011–2016), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Subaru XV (Crosstrek) (2011-2015) – diagrama da caixa de fusíveis
Ano de produção: 2011, 2012, 2013, 2014, 2015.
Os fusíveis do isqueiro (tomada de força) no Subaru XV são os fusíveis 13 e 20 na caixa de fusíveis do painel de instrumentos.

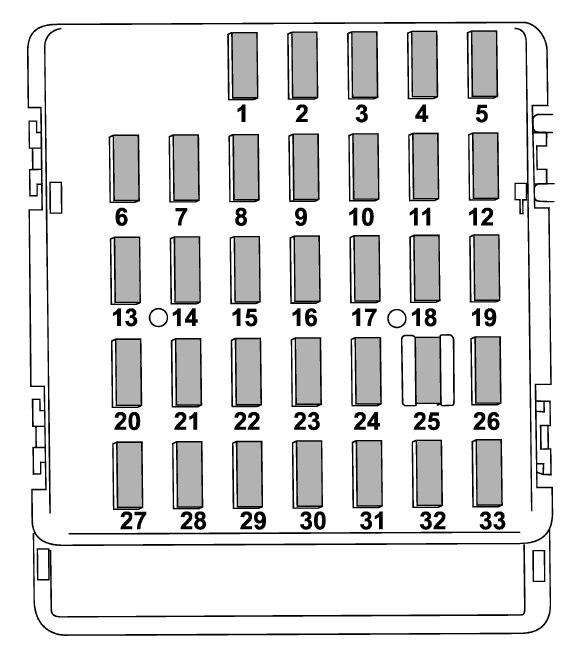

Painel de instrumentos
| Número | Amperes [A] | Descrição |
|---|---|---|
| 1 | 20A | Conexão do reboque |
| 2 | Vazio | |
| 3 | 15A | Travamento da porta |
| 4 | 10 A | Relé do aquecedor do limpador dianteiro |
| 5 | 10 A | Tacômetro combinado;
Relógio. |
| 6 | 7,5A | Espelhos retrovisores elétricos;
Relé do aquecedor dos bancos. |
| 7 | 15A | Tacômetro combinado;
Unidade integrada. |
| 8 | 15A | Luz de freio |
| 9 | 15A | Aquecedor do limpador dianteiro |
| 10 | 7,5A | Alimentação (bateria) |
| 11 | 7,5A | Sinal de partida |
| 12 | 15A | Unidade de controle da transmissão;
Unidade de controle do motor; Unidade integrada. |
| 13 | 20A | Fonte de alimentação de acessórios (console central);
AC 110 V (se instalado). |
| 14 | 15A | Luz de posição;
Luz traseira; Luz traseira combinada. |
| 15 | 10 A | Luz do porta-malas;
Relógio. |
| 16 | 7,5A | Iluminação |
| 17 | 15A | Aquecedor dos bancos |
| 18 | 10 A | Lâmpada de reserva |
| 19 | 7,5A | (Reserva) |
| 20 | 10 A | Tomada de alimentação de acessórios (painel de instrumentos) |
| 21 | 7,5A | Relé de partida |
| 22 | 10 A | Ar condicionado;
Relé do aquecedor do vidro traseiro. |
| 23 | Vazio | |
| 24 | 10 A | Unidade de áudio;
Relógio. |
| 25 | 15A | Sistema de airbag SRS |
| 26 | 7,5A | Relé de alimentação da janela;
Relé do ventilador principal do radiador. |
| 27 | 15A | Ventiladores |
| 28 | 15A | Ventiladores |
| 29 | 15A | Faróis de neblina |
| 30 | Vazio | |
| 31 | 7,5A | Ar condicionado automático;
Unidade integrada. |
| 32 | 7,5A | Interruptor da embreagem;
Unidade de controle de bloqueio da direção. |
| 33 | 7,5A | Unidade de controle de dinâmica do veículo |

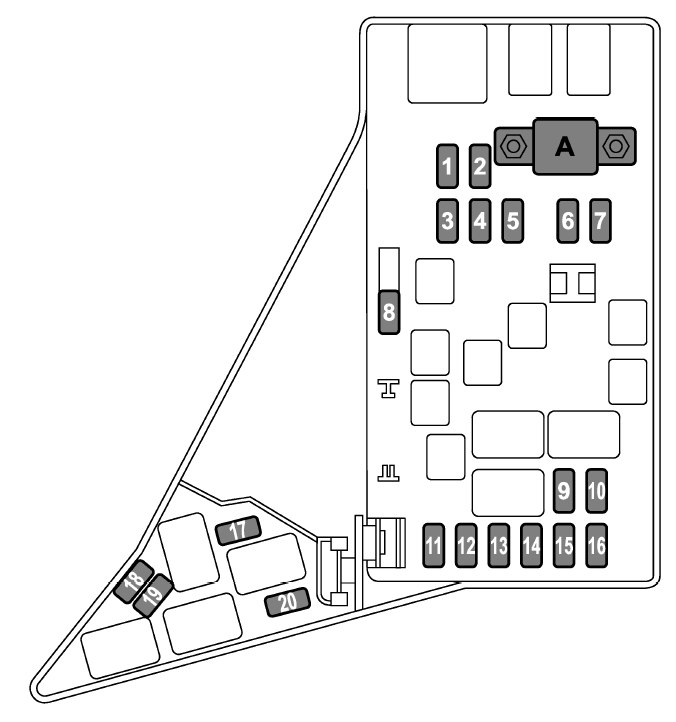

Compartimento do motor
| Número | Amperes [A] | Descrição |
|---|---|---|
| 1 | 30 | Unidade ABS;
Unidade de controle de dinâmica do veículo. |
| 2 | 25 | Ventilador principal (ventilador de arrefecimento) |
| 3 | 25 | Ventilador auxiliar (ventilador de arrefecimento) |
| 4 | — | — |
| 5 | — | — |
| 6 | 30 | Farol (luzes baixas) |
| 7 | 15 | Farol (luzes altas) |
| 8 | 20 | Luz de ré |
| 9 | 15 | Buzina |
| 10 | 25 | Aquecedor do vidro traseiro;
Aquecimento dos espelhos. |
| 11 | 15 | Bomba de combustível |
| 12 | 20 | Unidade de controle automático da transmissão |
| 13 | 7,5 | Unidade de controle do motor |
| 14 | 15 | Sinalizadores de direção e luzes de advertência |
| 15 | 15 | Relé de iluminação traseira |
| 16 | 7,5 | Alternador |
| 17 | — | — |
| 18 | — | — |
| 19 | 15 | Farol (luzes baixas – lado direito) |
| 20 | 15 | Farol (luzes baixas – lado esquerdo) |
Subaru XV (2016) – diagrama da caixa de fusíveis
Ano de produção: 2016.
O fusível do isqueiro (tomada de força) no Subaru XV é o fusível 13 na caixa de fusíveis do painel de instrumentos.

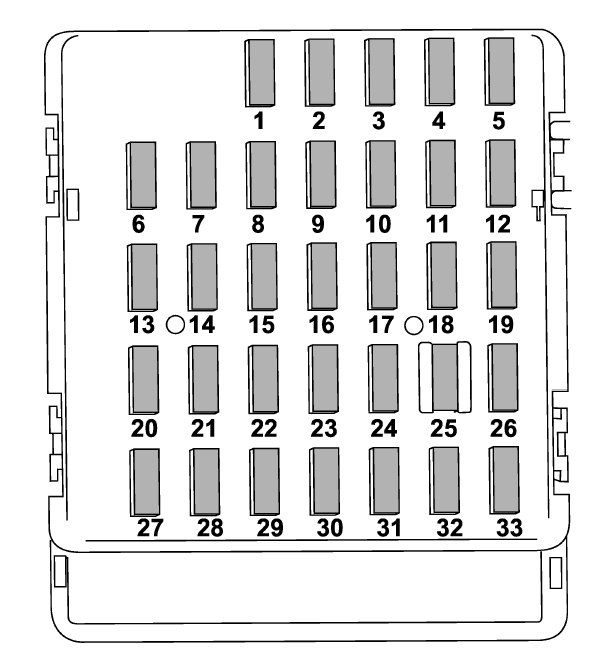

Painel de fusíveis localizado na cabine
| Número | Amperagem [A] | Descrição |
| 1 | 20 | Conector do engate de reboque |
| 2 | — | — |
| 3 | 15 | Bloqueio da porta |
| 4 | 10 | Relé do desembaçador do limpador dianteiro |
| 5 | 10 | Tacômetro combinado;
Relógio. |
| 6 | 7,5 | Espelhos retrovisores elétricos;
Relé do aquecedor dos bancos. |
| 7 | 15 | Tacômetro combinado;
Unidade integrada. |
| 8 | 15 | Luz de freio |
| 9 | 15 | Desembaçador do limpador dianteiro |
| 10 | 7,5 | Alimentação (bateria) |
| 11 | 7,5 | Ativa o sinal da unidade |
| 12 | 15 | Unidade de controle da transmissão;
Unidade de controle do motor; Unidade integrada. |
| 13 | 20 | Fonte de alimentação para acessórios (console central);
AC110V (se instalado). |
| 14 | 15 | Luz de posição, luz traseira, luz traseira combinada |
| 15 | 10 | Luz do porta-malas, relógio |
| 16 | 7,5 | Iluminação |
| 17 | 15 | Aquecedores de bancos |
| 18 | 10 | Luz de reserva |
| 19 | 7,5 | Relé de alimentação da janela;
Relé do ventilador principal do radiador. |
| 20 | 10 | Fonte de alimentação para acessórios (painel de instrumentos) |
| 21 | 7,5 | Relé do motor de partida |
| 22 | 10 | Ar condicionado;
Bobina do relé do desembaçador do vidro traseiro. |
| 23 | — | — |
| 24 | 10 | Unidade de áudio;
Relógio. |
| 25 | 15 | Sistema de airbags SRS |
| 26 | — | — |
| 27 | 15 | Ventiladores |
| 28 | 15 | Ventiladores |
| 29 | 15 | Faróis de neblina |
| 30 | — | — |
| 31 | 7,5 | Ar condicionado automático;
Unidade integrada. |
| 32 | 7,5 | Interruptor da embreagem;
Unidade de controle de bloqueio da direção. |
| 33 | 7,5 | Unidade de controle de dinâmica do veículo |

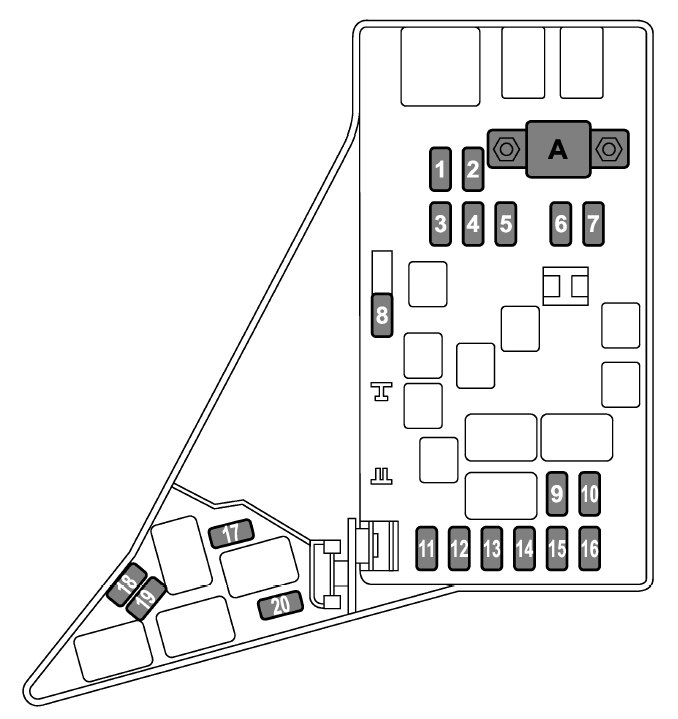

Painel de fusíveis localizado no compartimento do motor
compartimento do motor
| Número | Amperagem [A] | Descrição |
| 1 | 30 | Unidade ABS;
Unidade de controle de dinâmica do veículo. |
| 2 | 25 | Ventilador principal (ventilador de arrefecimento) |
| 3 | 25 | Ventilador auxiliar (ventilador de arrefecimento) |
| 4 | — | — |
| 5 | — | — |
| 6 | 30 | Farol (luzes baixas) |
| 7 | 15 | Farol (luzes altas) |
| 8 | 20 | Reserva |
| 9 | 15 | Buzina |
| 10 | 25 | Desembaçador do vidro traseiro;
Aquecimento dos espelhos. |
| 11 | 15 | Bomba de combustível |
| 12 | 20 | Unidade de controle da transmissão CVT |
| 13 | 7,5 | Unidade de controle do motor |
| 14 | 15 | Luzes de advertência de direção e de emergência |
| 15 | 15 | Relé traseiro e de iluminação |
| 16 | 7,5 | Alternador |
| 17 | — | — |
| 18 | 10 | Telemática |
| 19 | 15 | Farol (luzes baixas – lado direito) |
| 20 | 15 | Farol (luzes baixas – lado esquerdo) |
| A | Fusível principal | |
