Subaru WRX (2015-2017) – Caixa de Fusíveis
Subaru WRX (2015-2017) – Diagram de fusíveis
Ano de produção: 2015, 2016, 2017.
Os fusíveis do isqueiro (tomada de força) no Subaru Impreza são o fusível 4 na caixa de fusíveis do painel.

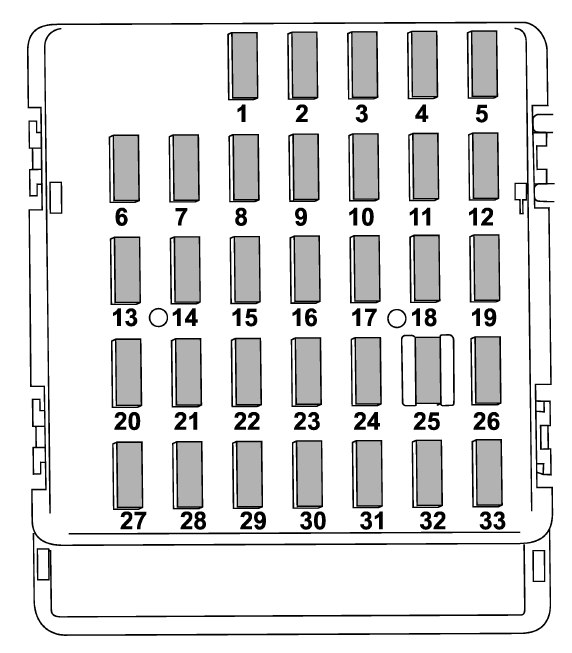

Painel de instrumentos
| Nr | Amperes [A] | Descrição |
|---|---|---|
| 1 | 20 | (Não disponível) |
| 2 | 7,5 | Odômetro combinado |
| 3 | 15 | Fechadura da porta |
| 4 | 10 | Relé do desembaçador do limpador dianteiro |
| 5 | — | — |
| 6 | 7,5 | Espelhos retrovisores elétricos;
Relé de aquecimento dos bancos. |
| 7 | 10 | Odômetro combinado;
Unidade integrada. |
| 8 | 7,5 | Luz de freio |
| 9 | 7,5 | Desembaçador do limpador dianteiro |
| 10 | 7,5 | Alimentação (bateria) |
| 11 | 7,5 | Interruptor de sinal da unidade |
| 12 | 15 | Unidade de controle da transmissão;
Unidade de controle do motor; Unidade integrada. |
| 13 | 20 | Tomada de acessórios (console central) |
| 14 | 10 | Luz de posição;
Luz traseira; Luz traseira combinada. |
| 15 | 10 | Luz do porta-malas;
Unidade sem chave. |
| 16 | 7,5 | Iluminação |
| 17 | 15 | Aquecimento dos bancos |
| 18 | 10 | Luz de ré |
| 19 | – | Luzes diurnas |
| 20 | 10 | Tomada de acessórios (painel de instrumentos) |
| 21 | 7,5 | Relé do motor de partida |
| 22 | 10 | Ar condicionado;
Bobina do relé do desembaçador do vidro traseiro. |
| 23 | — | — |
| 24 | 10 | Unidade de áudio;
Sistema de navegação (se equipado). |
| 25 | 15 | Sistema de airbag SRS |
| 26 | 7,5 | Relé de alimentação dos vidros;
Relé do ventilador principal do radiador. |
| 27 | 15 | Ventiladores |
| 28 | 15 | Ventiladores |
| 29 | 10 | Faróis de neblina |
| 30 | — | — |
| 31 | 7,5 | Ar condicionado automático;
Unidade integrada. |
| 32 | 7,5 | Interruptor da embreagem;
Unidade de controle de bloqueio da direção. |
| 33 | 7,5 | Unidade de controle dinâmico do veículo |

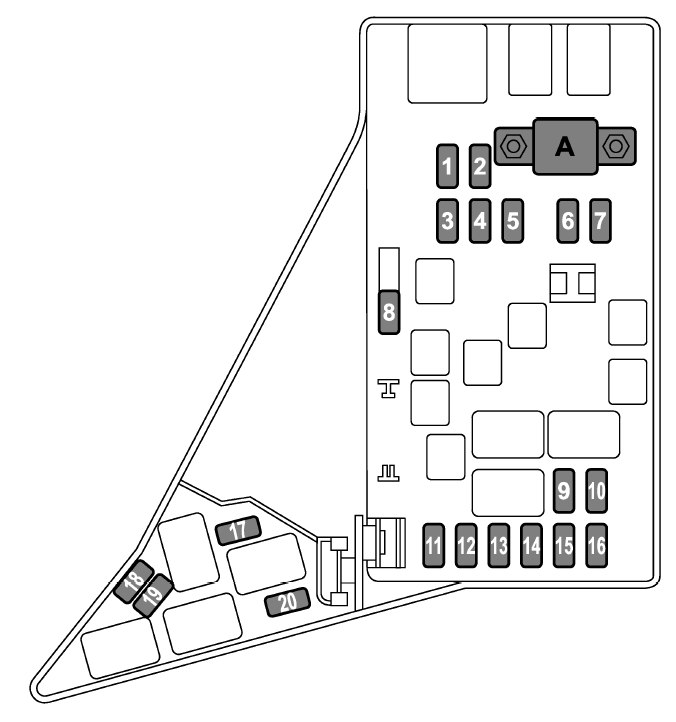

Compartimento do motor (STI)
| Nr | Amperes [A] | Descrição |
|---|---|---|
| A | Fusível principal | |
| 1 | 30 | Unidade ABS;
Unidade de controle dinâmico do veículo. |
| 2 | 25 | Ventilador principal (ventilador de arrefecimento) |
| 3 | 25 | Ventilador auxiliar (ventilador de arrefecimento) |
| 4 | — | — |
| 5 | 25 | Áudio |
| 6 | 30 | Farol (luzes baixas) |
| 7 | 15 | Farol (luzes altas) |
| 8 | 20 | Reserva |
| 9 | 15 | Buzina |
| 10 | 25 | Aquecedor do vidro traseiro;
Aquecimento dos espelhos. |
| 11 | 15 | Bomba de combustível |
| 12 | 10 | Unidade de controle da transmissão |
| 13 | 7,5 | Unidade de controle do motor |
| 14 | 15 | Luzes de emergência e piscas |
| 15 | 15 | Relé traseiro e iluminação |
| 16 | 7,5 | Alternador |
| 17 | — | — |
| 18 | 20 | Injetores |
| 19 | 15 | Farol (faróis com luzes baixas – direito) |
| 20 | 15 | Farol (faróis com luzes baixas – esquerdo) |

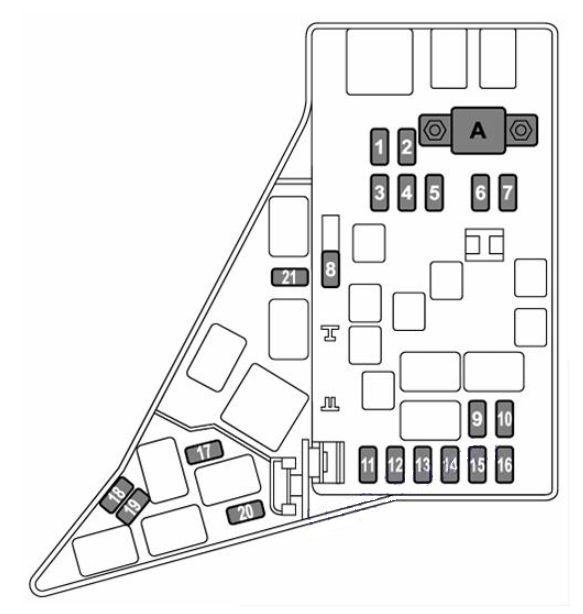

Compartimento do motor (STI)
| Fusível | Amperes [A] | Descrição |
|---|---|---|
| A | Fusível principal | |
| 1 | 30 | Unidade ABS;
Unidade de controle dinâmico do veículo. |
| 2 | 25 | Ventilador principal (ventilador de arrefecimento) |
| 3 | 25 | Ventilador auxiliar (ventilador de arrefecimento) |
| 4 | — | — |
| 5 | 25 | Áudio |
| 6 | 30 | Farol (luzes baixas) |
| 7 | 15 | Farol (luzes altas) |
| 8 | 20 | Reserva |
| 9 | 15 | Buzina |
| 10 | 25 | Aquecedor do vidro traseiro;
Aquecimento dos espelhos. |
| 11 | 15 | Bomba de combustível |
| 12 | 20 | Unidade de controle da transmissão |
| 13 | 7,5 | Unidade de controle do motor |
| 14 | 15 | Luzes de emergência e piscas |
| 15 | 15 | Relé traseiro e iluminação |
| 16 | 7,5 | Alternador |
| 17 | — | |
| 18 | 20 | Injetores |
| 19 | 15 | Farol (faróis com luzes baixas – direito) |
| 20 | 15 | Farol (faróis com luzes baixas – esquerdo) |
