Subaru Baja (2003-2006) – caixa de fusíveis

Neste artigo, você encontrará diagramas da caixa de fusíveis do Subaru Baja (2003–2006), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

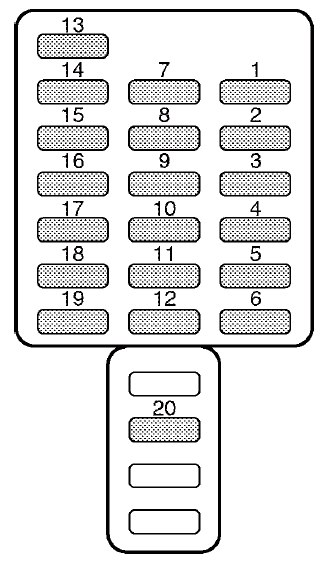

Caixa de fusíveis sob o painel de instrumentos

O painel de fusíveis está localizado atrás do porta-luvas.

Número	Amperes [A]	Descrição
Número	Amperes [A]	Descrição
1	15A	Ventilador do aquecedor
2	15A	Ventilador do aquecedor
3	15A	Travamento elétrico das portas
3	15A	Acesso sem chave
4	20A	Aquecedor de espelhos
4	20A	Acendedor de cigarros
4	20A	Espelhos retrovisores elétricos
5	10 A	Luz traseira
5	10 A	Luzes de estacionamento
6	15A	Airbag SRS
7	15A	Farol de neblina dianteiro
8	30A	Válvula solenoide ABS
9	15A	Rádio
9	15A	Relógio
10	15A	Reboque

Número	Amperes [A]	Descrição
11	15A	Sistema de partida do motor
11	15A	Airbag SRS
12	10 A	Regulagem do brilho da iluminação
13	15A	Bomba de combustível
14	10 A	Limpador e lavador do vidro traseiro
15	30A	Limpador e lavador do para-brisa
16	20A	Luz de freio
17	15A	Ar condicionado
18	15A	Luz de ré
18	15A	Piloto automático
18	15A	Controle ABS
19	20A	Aquecedor do limpador
19	20A	Luz de esporte ativo
20	20A	Alimentação de acessórios
20	20A	Aquecimento do assento
20	20A	Lâmpada de carregamento

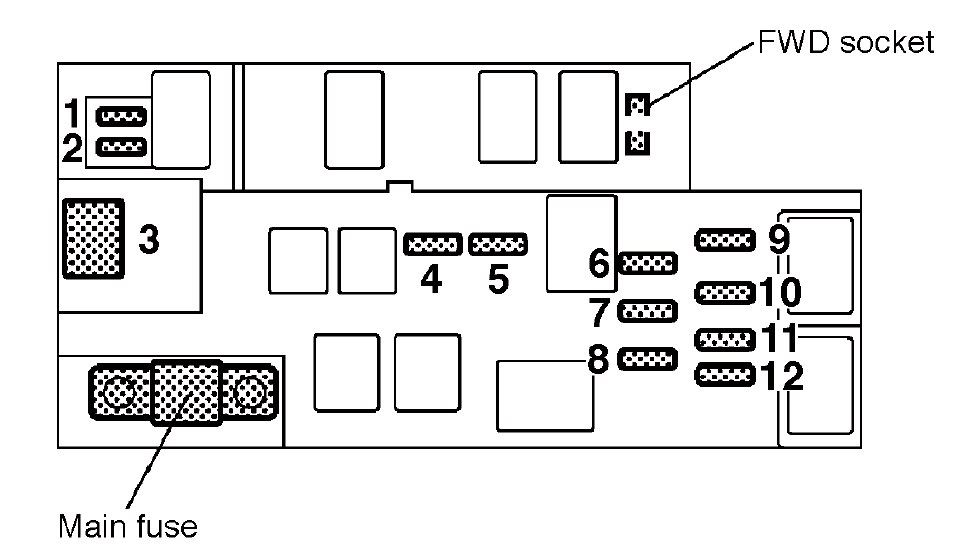

Compartimento do motor

Número	Amperes [A]	Descrição
1	20A	Ventilador do radiador (principal)
2	20A	Ventilador do radiador (auxiliar)
3	30A	Motor ABS
4	20A	Aquecedor do vidro traseiro
5	15A	Luz de advertência
5	15A	Buzina
6	15A	Hodômetro
6	15A	Indicador de advertência do sistema de airbag SRS
7	10 A	Unidade de controle automático da transmissão
7	10 A	UNIDADE ABS
8	10 A	Alternador
9	15A	Farol (lado direito)
10	15A	Farol (lado esquerdo)
11	20A	Interruptor de iluminação
12	15A	Relógio
12	15A	Luz interna

Sobre o Subaru Baja (2003-2006)

O Subaru Baja é um automóvel único que foi fabricado entre 2003 e 2006. Este modelo combina elementos de SUV e picape, o que lhe confere uma aparência e funcionalidade exclusivas. O Baja é equipado com tração nas quatro rodas, tornando-o um veículo ideal para diversos terrenos e condições climáticas. Sob o capô, podemos encontrar motores de 2,5 litros que fornecem potência suficiente para o uso diário e para viagens de aventura fora das estradas asfaltadas. O interior do veículo é projetado com ênfase no conforto e praticidade, oferecendo amplo espaço para passageiros e carga.

Diagrama da caixa de fusíveis do Subaru Baja

Esta página exibe o diagrama da caixa de fusíveis para o modelo Subaru Baja, que é essencial para a manutenção e reparo adequados dos sistemas elétricos do veículo. A caixa de fusíveis neste modelo geralmente está localizada no interior, sob o painel de instrumentos, e no compartimento do motor. Os diagramas nesta página mostram os números dos fusíveis, sua amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e confiabilidade do veículo, por isso é importante ter uma visão geral de sua disposição e função.
