Peugeot 508 II (2020-2022) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Peugeot 508 II (2020–2022), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Diagrama de fusíveis e relés – Peugeot 508 II
Aplica-se a veículos fabricados nos anos:
2020, 2021, 2022.
Fusíveis no painel de instrumentos
A caixa de fusíveis está localizada na parte inferior do painel de instrumentos (no lado esquerdo).
Para aceder aos fusíveis, é necessário seguir o mesmo procedimento utilizado para a substituição dos fusíveis.

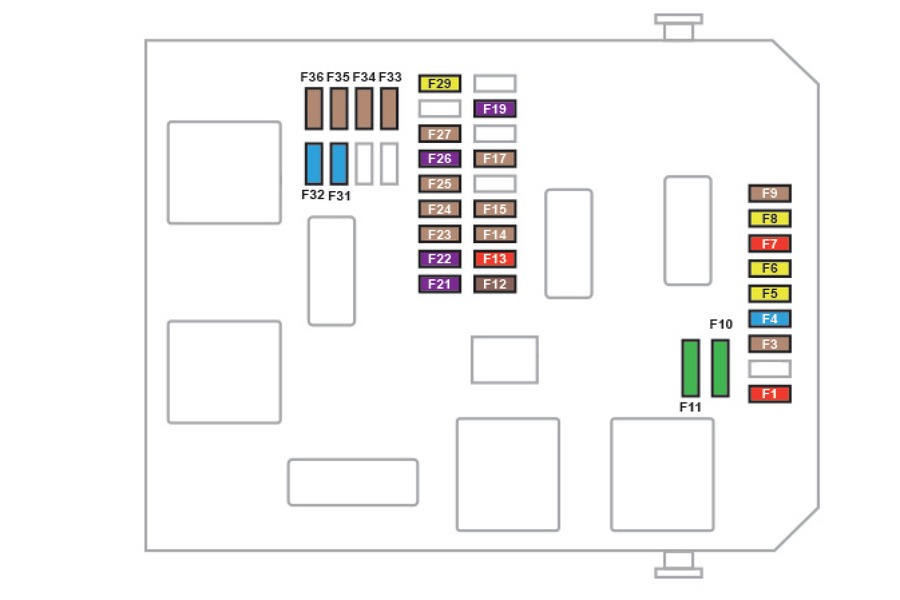

Caixa 1
|
Número |
Amperagem [A] |
Descrição |
|---|---|---|
|
F1 |
10 A |
Espelhos eletrocrómicos |
|
F3 |
5 A |
Luzes traseiras 3D adaptativas |
|
F4 |
15 A |
Buzina |
|
F5 |
20 A |
Bomba do lavador traseiro (SW) |
|
F6 |
20 A |
Bomba do lavador de faróis |
|
F7 |
10 A |
Portas USB traseiras |
|
F8 |
20 A |
Limpador traseiro (SW) |
|
F10 |
30 A |
Fecho centralizado |
|
F11 |
30 A |
Trancamento/destrancamento das portas |
|
F14 |
5 A |
Botões de chamada de emergência e assistência; Módulo de controlo do alarme. |
|
F24 |
5 A |
Amplificador Hi-Fi |
|
F27 |
5 A |
Sirene de alarme |
|
F29 |
20 A |
Sistema de áudio com ecrã tátil |
|
F31 |
15 A |
12 V presente na traseira |
|
F32 |
15 A |
Isqueiro/tomada 12 V dianteira |

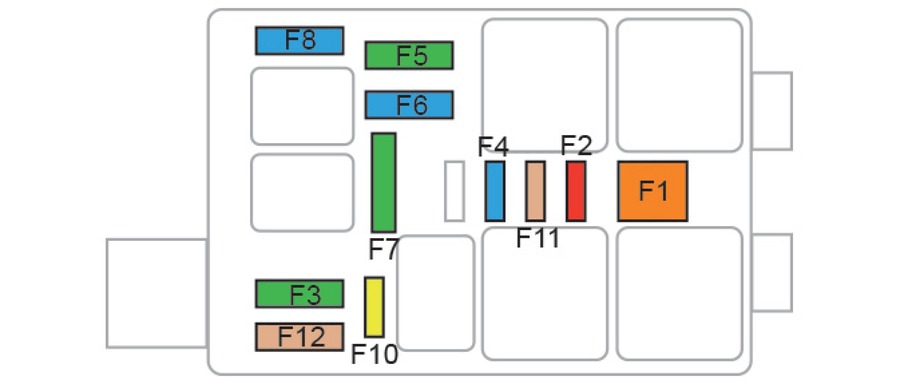

Caixa de fusíveis 2
|
Número |
Amperagem [A] |
Descrição |
|---|---|---|
|
F2 |
10A |
Aquecimento dos espelhos retrovisores exteriores |
|
F3 |
40 A |
Vidros elétricos nas portas dianteiras |
|
F4 |
15 A |
Painel de controlo na porta do condutor; Memória das configurações dos bancos elétricos. |
|
F5 |
40 A |
Vidros elétricos nas portas traseiras |
|
F6 |
15 A |
Tomada de 12 V na bagageira |
|
F7 |
30 A |
Aquecimento dos bancos |
|
F10 |
20 A |
Módulo de reboque |
|
F12 |
25 A |
Amplificador Hi-Fi |

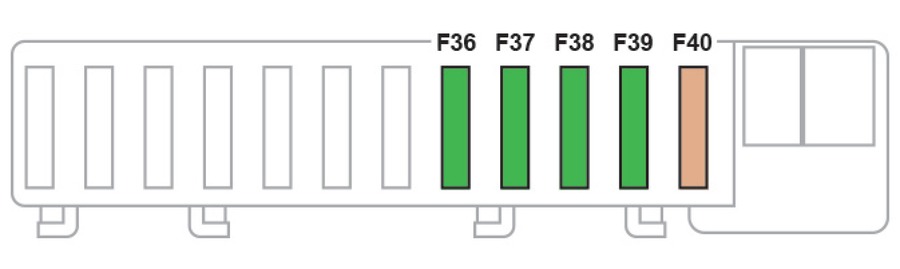

Caixa de fusíveis na cabine
|
Número |
Amperagem [A] |
Descrição |
|---|---|---|
|
F36 |
30 A |
Teto panorâmico |
|
F37 |
30 A |
Cortina de escurecimento do teto panorâmico |
|
F38 |
30 A |
Bancos ajustáveis eletricamente |
|
F39 |
30 A |
Grupo de portas com acionamento |
|
F40 |
25 A |
Aquecimento auxiliar |

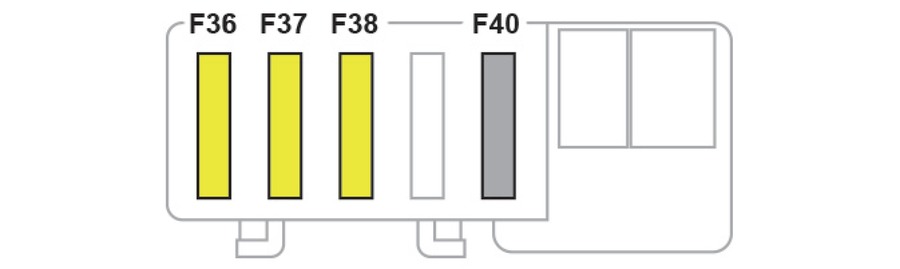

Módulo de reboque
|
Número |
Amperagem [A] |
Descrição |
|---|---|---|
|
F36 |
20 A |
Luzes de travão; Luzes de marcha-atrás (reboque). |
|
F37 |
20 A |
Luzes de estacionamento; Piscas (reboque). |
|
F38 |
20 A |
Iluminação interior (reboque) |
|
F40 |
2 A |
Buzina (reboque) |

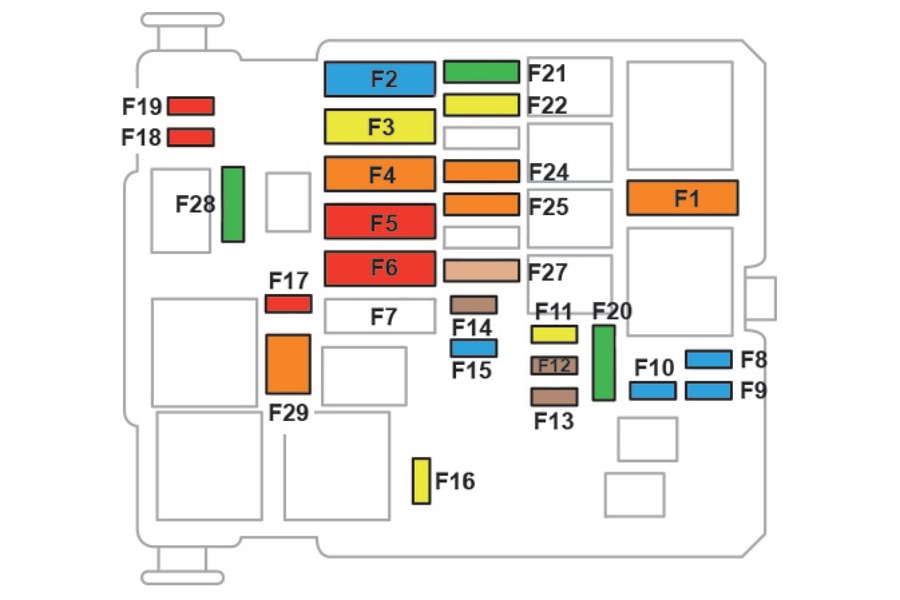

Fusíveis no compartimento do motor
A caixa de fusíveis está localizada no compartimento do motor, perto da bateria.
- Soltar os dois ganchos A.
- Remover a tampa.
- Substituir o fusível.
- Após a substituição, fechar cuidadosamente a tampa e, em seguida, bloquear os dois ganchos A para garantir a estanqueidade da caixa de fusíveis.
|
Número |
Amperagem [A] |
Descrição |
|---|---|---|
|
F5 |
50 A |
Piscas direitos; Luzes de posição direitas; Luzes de travagem direitas; Luz de marcha-atrás esquerda; Faróis de nevoeiro direitos. |
|
F16 |
20 A |
Luzes diurnas |
|
F18 |
10 A |
Luz de máximos direita |
|
F19 |
10 A |
Luz de máximos esquerda |
|
F24 |
40 A |
Módulo de reboque |
|
F27 |
25 A |
Luz de médios direita; Luz de marcha-atrás direita; Faróis de nevoeiro esquerdos; Luzes de posição traseiras esquerdas; Terceira luz de travagem. |
|
F29 |
40 A |
Limpadores de para-brisas dianteiros |
|
F32 |
80 A |
Luz de médios esquerda; Iluminação estática de curva; Piscas laterais; Piscas esquerdos; Luzes de posição dianteiras esquerdas e luzes de posição traseiras direitas; Luz de travagem esquerda; Iluminação da matrícula. |
