Peugeot 206 (2000-2010) – caixa de fusíveis

Peugeot 206 (2000-2002) – diagrama de fusíveis

Ano de fabricação: 2000, 2001, 2002.

O fusível do isqueiro (tomada de força) no Peugeot 206 (2000-2002) é o fusível 22 no diagrama de fusíveis do painel.

Diagrama de fusíveis no compartimento do motor

Nº	Amperagem [A]	Descrição
1 *	20	Grupo motoventilador
2 *	60	ABS
3 *	30	ABS
4 *	70	Alimentação BSI
5 *	70	Alimentação BSI
6 *	–	Livre
7 *	30	Alimentação da ignição
8 *	–	Livre
* Fusíveis “maxi” alimentação de circuitos elétricos adicionais.

Número	Amperagem [A]	Descrição
1	10	Relé da luz de marcha-atrás; Sensor de velocidade do veículo.
2	15	Válvula solenóide de enchimento do tanque; Bomba de combustível.
3	10	Unidade de cálculo ABS
4	10	Unidade de controle da transmissão automática; Unidade de controle do motor.
5	–	Livre
7	20	Bomba do lavador de faróis
8	20	Relé do grupo do ventilador; Unidade de controle do motor; Válvula solenóide de controle do motor.
9	15	Farol esquerdo de médios
10	15	Farol direito de médios
11	10	Farol esquerdo de máximos
12	15	Farol direito de máximos
13	15	Buzina
14	10	Bombas do lavador do para-brisa dianteiro
15	30	Aquecedor do módulo da borboleta; Sonda lambda; Unidade de controle do motor; Fluxo de ar; Ignição; Válvula solenóide do motor; Injetores.
16	30	Relé da bomba de ar
17	30	Velocidade do limpador alta e baixa
18	40	Ventilador do ar condicionado

Quadro de fusíveis do painel de instrumentos

Número	Amperagem [A]	Descrição
1	15	Assento aquecido; Sirene de alarme.
4	20	Display multifuncional; Controlador de navegação; Iluminação do porta-malas; Rádio; Controlador do teto solar.
5	15	Diagnóstico da transmissão automática
6	10	Nível do líquido de arrefecimento; Transmissão automática; Rádio.
7	15	Equipamento de direção; Alarme instalado no serviço pós-venda; Sensor de chuva.
9	30	Bomba hidráulica
10	40	Desembaçador do espelho
11	15	Limpador de para-brisa
12	30	Aquecimento dos bancos dianteiros
14	10	Controlador do motor; Airbag; Interruptores do volante.
15	15	Conjunto de indicadores; Display multifuncional; Controlador de navegação; Ar condicionado; Rádio.
16	30	Controle de travamento de portas e capôs
20	10	Luz de freio direita
21	15	Luz de freio esquerda; Terceira luz de freio.
22	30	Luz de teto dianteira; Iluminação do painel; Isqueiro.
S1		Embreagem PARC

Peugeot 206 (2003-2010) – diagrama da caixa de fusíveis

Ano de fabricação: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

O fusível do isqueiro (tomada de força) no Peugeot 206 (2003-2010) é o fusível 22 na caixa de fusíveis do painel de instrumentos.

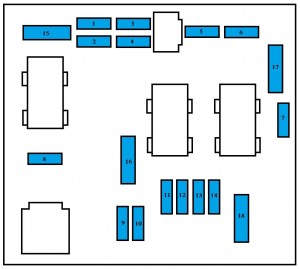

Caixa de fusíveis no compartimento do motor

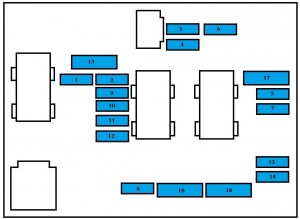

OU

Número	Amperes [A]	Descrição
1 *	20	Grupo motoventilador
2 *	60	ABS / ESP
3 *	30	ABS / ESP
4 *	70	Alimentação BSI
5 *	70	Alimentação BSI
6 *	–	Livre
7 *	30	Alimentação da ignição
8 *	–	Livre
* Fusíveis “maxi” com “proteção adicional de circuitos elétricos.

Número	Amperes [A]	Descrição
1	10	Módulo de aquecimento (Diesel); Sensor de água no diesel; Relé da luz de marcha-atrás; Sensor de velocidade do veículo; Medidor de fluxo de ar (Diesel).
2	15	Válvula solenóide do tanque; Bomba de combustível.
3	10	Unidade de controle do motor ABS/ESP; Relé do freio ESP.
4	10	Unidade de controle da transmissão automática
5	–	Livre
6	15	Faróis de nevoeiro dianteiros
7	20	Bomba do lavador de faróis
8	20	Relé do grupo motoventilador; Bomba de injeção Diesel; Regulador de potência da pressão do diesel; Válvula solenóide do motor.
9	15	Farol de médios esquerdo
10	15	Farol de médios direito
11	10	Farol de máximos esquerdo
12	15	Farol de máximos direito
13	15	Buzina
14	10	Bombas do lavador do para-brisa
15	30	Aquecedor do módulo da borboleta; Bomba de injeção Diesel; Sonda lambda; Medidor de fluxo de ar; Bobina de ignição; Válvula solenóide de controle do motor; Aquecimento do diesel; Injetores.
16	30	Relé da bomba de ar
17	30	Velocidade alta e baixa do limpador
18	40	Ventilador do ar condicionado

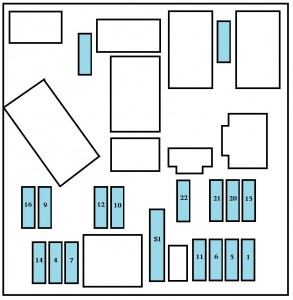

Caixa de fusíveis no painel de instrumentos

Número	Amperes [A]	Descrição
1	15	Assento aquecido; Sirene de alarme.
4	20	Display; Navegação; Iluminação do porta-malas; Rádio; Teto solar; Interruptores do volante; Engate de reboque.
5	15	Diagnóstico da transmissão automática
6	10	Nível do líquido de arrefecimento; Transmissão automática; Rádio; Sensor de ângulo do volante (ESP).
7	15	Alarme instalado no serviço pós-venda
9	30	Bomba hidráulica
10	40	Desembaçador do espelho retrovisor
11	15	Limpador de para-brisa
12	30	Aquecimento do para-brisa dianteiro
14	10	Airbag; Interruptores do volante; Sensor de chuva.
15	15	Painel de instrumentos; Display multifuncional; Navegação; Ar condicionado; Rádio.
16	30	Controle de travamento e abertura de portas e capôs.
20	10	Luz de freio direita
21	15	Luz de freio esquerda; Terceira luz de freio.
22	30	Iluminação de teto dianteira; Iluminação do painel; Isqueiro.
S1		Junta PARC

Sobre o Peugeot 206 (2000-2010)

O Peugeot 206, fabricado entre 2000 e 2010, é um carro compacto que se tornou popular devido ao seu design elegante e confiabilidade. Este modelo estava disponível em várias versões de carroceria, incluindo hatchback, perua e conversível. O Peugeot 206 oferecia uma ampla gama de opções de motor, desde motores a gasolina de 1.1 litro até versões mais potentes de 2.0 litros, bem como várias variantes a diesel. Graças à sua versatilidade e operação econômica, tornou-se uma escolha popular entre os motoristas que procuravam um veículo prático e elegante.

Diagrama da caixa de fusíveis do Peugeot 206

Esta página exibe o diagrama da caixa de fusíveis para o modelo Peugeot 206, que é essencial para a manutenção e reparos adequados do veículo. Neste modelo, a caixa de fusíveis está tipicamente localizada no compartimento do motor e sob o painel de instrumentos. Nossos diagramas mostram os números dos fusíveis, sua amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter informações precisas sobre sua configuração.
