Opel Movano B (2018-2022) – caixa de fusíveis
Diagram de fusíveis e relés – Opel Movano B
Aplica-se a veículos fabricados nos anos:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.
Compartimento de passageiros

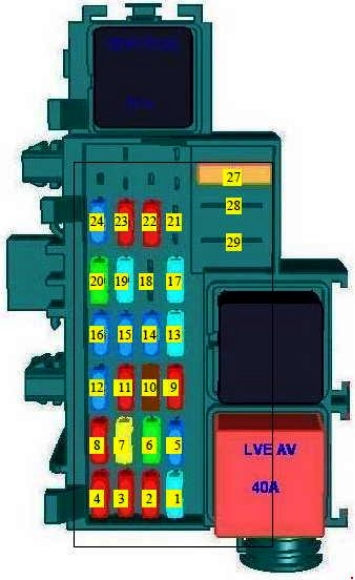

Caixa de fusíveis principal
Descrição
| 1 | 10 | Sistema de informação e entretenimento;
Aquecimento dos bancos (relé de serviço 1. Relé de funcionamento do motor) |
| 2 | 15 | Em 1 |
| 3 | 10 | Acendedor de cigarros |
| 4 | 10 | Em 2 |
| 5 | 5 | Painel de instrumentos |
| 6 | 30 | Fecho centralizado (UCE Cabine (CPE, SUPCPE), BFR) |
| 7 | 25 | Piscas;
Faróis de nevoeiro traseiros; Módulo de controlo da carroçaria (UCE Cabine + Batsecurite). |
| 8 | 5 | Conector de diagnóstico |
| 9 | – | – |
| 10 | 5 | ABS;
Programa eletrónico de estabilidade. |
| 11 | 10 | Luzes interiores;
Luzes de travagem. |
| 12 | 5 | Módulo de controlo da carroçaria |
| 13 | 15 | Luzes de travagem |
| 14 | 5 | Módulo de controlo da carroçaria;
Vidros elétricos; Ar condicionado. |
| 15 | 20 | Vidro traseiro aquecido esquerdo |
| 16 | 20 | Vidro traseiro aquecido direito |
| 17 | 15 | Bico de pulverização do para-brisas (comandos localizados no volante) |
| 18 | 5 | Imobilização eletrónica |
| 19 | 15 | Bancos aquecidos (BFRH2, ADPCNC, modificação adicional) |
| 20 | – | – |
| 21 | 10 | Luzes de viragem |
| 22 | 10 | Sistema de informação e entretenimento;
Aquecimento dos bancos; Ecrã do veículo; Conexões de áudio; Alarme. |
| 23 | cinco | Conexão mãos-livres |
| 24 | 10 | Tacógrafo |
| 25 | – | – (posição do díodo) |
| 26 | – | – (posição do díodo) |
| 27 | 40 | Ventilador do ar condicionado |
| 28 | 10 | Modificações adicionais (BFRH2, relé ACC deeste, relé serviço 1) |
| 29 | 40 | Vidros elétricos;
Módulo de controlo da carroçaria. |

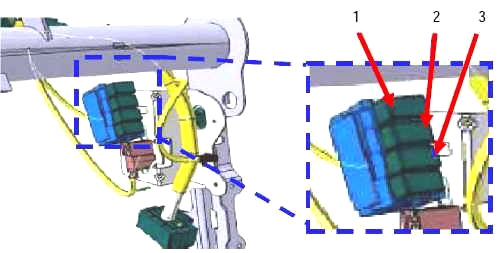

Caixas de fusíveis adicionais
Estão localizadas no lado direito (volante à esquerda e à direita) sob o painel de instrumentos e estão fixadas ao pescoço direito da viga do painel de instrumentos.
Caixa 1
Descrição
- 20A – alimentação de 12 V
- 20A – Informação de funcionamento do motor
- 20A – Banco aquecido

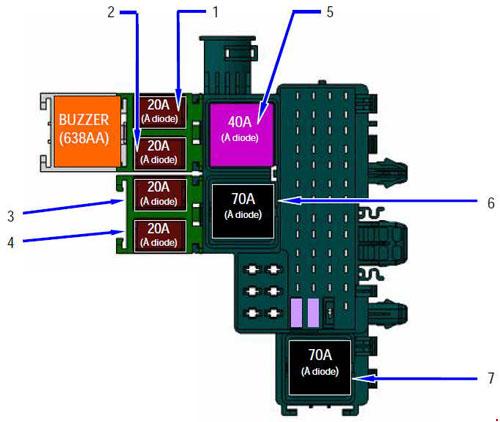

Caixa 2
Descrição
- 20A Porta deslizante
- 20A Tampa da bagageira
- 20A Banco aquecido para autocarro
- 20A Autocarro ESP
- 40A Informação do ar condicionado
- 70A BCM + alimentação da bateria
- 70A + alimentação de acessórios para descarga de carga
Compartimento do motor

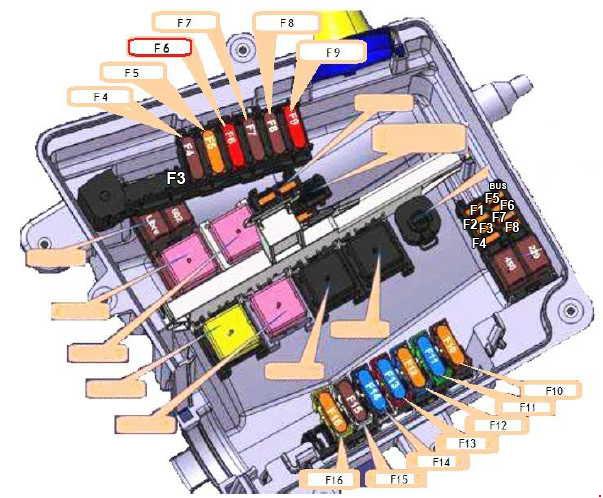

Tipo 1
Descrição
| F1 | – | – |
| F2 | – | – |
| F3 | 50 | BUS X62 |
| F4 | 40 | ECU ABS |
| F5 | 50 | Relé de aquecimento adicional 1 |
| F6 | 50 | Conversão especial da carroçaria, BUS X62 |
| F7 | 70 | Relé de aquecimento adicional 2 |
| F8 | 70 | Luzes traseiras;
Caixa de fusíveis na cabine; Resistência de aquecimento a diesel. |
| F9 | 70 | Relé da cabine e caixa de fusíveis |
| 50 | Relé do ventilador do motor 3;
Relé do ventilador do motor (classificação dependente da especificação do veículo). |
|
| 40 | ||
| 40 | Velocidade do ventilador do motor Relé 1;
Velocidade do ventilador do motor Relé 2 (valor nominal dependente da especificação do veículo). |
|
| 50 | ||
| 60 |
| F12 | 40 | Arranque do motor |
| F13 | 60 | Unidade de interface de aquecimento |
| F14 | 60 | Unidade de interface de aquecimento |
| F15 | 70 | Grupo de relés de velas de incandescência para motores diesel |
| F 16 | 40 | Relé do grupo da eletrobomba da transmissão |
| 50 | Caixa de fusíveis 2 | |
| PLACA DE FUSÍVEIS BUS (260BA) | ||
| F1 | 5 | Alimentação do relé de controlo da iluminação (GRUAU) Iluminação dianteira e traseira |
| F2 | 5 | Alimentação do relé de controlo da iluminação (GRUAU) Iluminação individual (X81) |
| F3 | 50 | Alimentação do relé 1155 (70A + relé auxiliar para descarga de carga) |
| F4 | 25 | Alimentação do relé 1155 (70A + relé da bateria BCM) |
| F5 | 10 | Alimentação do ecrã multimédia dos kits GRUAU |
| F6 | 5 | Alimentação da unidade de controlo do limiar eletrónico |
| F7 | – | – |
| F8 | – | – |

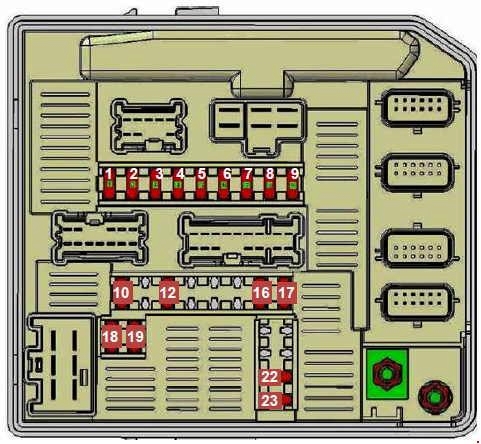

Tipo 2
Descrição
| F1 | 7,5A Luz lado direito |
| F2 | 7,5A Luz lateral lado esquerdo |
| F3 | 10, Faróis de nevoeiro direitos |
| F4 | 10, Faróis de nevoeiro esquerdos |
| F5 | 20A Faróis de nevoeiro |
| F6 | 10, Luz de máximos esquerda; |
| F7 | 10A Luz de máximos direita |
| F8 | 25 (alimentação ABS) |
| F9 | 30A Limpa para-brisas |
| F10 | 10A Airbag PIS (alimentação principal da ignição) |
| F11 | – |
| F12 | 20A Alimentação da ECU da transmissão (tração dianteira) |
| F13 | – |
| F14 | – |
| F15 | – |
| F 16 | 5A Mudança PIS (alimentação primária da ignição) |
| F17 | 7,5A Cabine PIS (alimentação principal da ignição) |
| F18 | 5A Relé ECU injeção/aquecimento de combustível diesel |
| F19 | 10A Luzes traseiras PIS (alimentação principal da ignição) |
| F20 | – |
| F21 | – |
| F22 | 10A Ar condicionado (compressor) I |
| F23 | 5A Descongelação (controlo do relé) |
