Mercedes-Benz Vito III W447 (2014-2021) – caixa de fusíveis
Mercedes-Benz Vito III W447 (2014-2021) – diagrama da caixa de fusíveis
Ano de fabricação: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

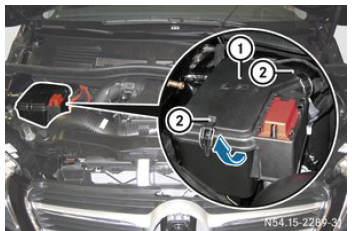

Localização da caixa de fusíveis no compartimento do motor

A caixa de fusíveis está localizada no lado esquerdo do compartimento do motor. Para abrir:
- Abra o capô.
- Siga as importantes instruções de segurança para abrir o capô, que estão no manual do proprietário.
- Remova a umidade da caixa de fusíveis com um pano seco.
- Abra os ganchos de fixação e desconecte-os da caixa de fusíveis.
- Levante a tampa para cima na direção da seta e remova-a.
Para fechar:
- Verifique se a vedação está corretamente posicionada na tampa.
- Fixe a tampa por trás e dobre-a.
- Fixe os ganchos de fixação na caixa de fusíveis e feche.
- Feche o capô.

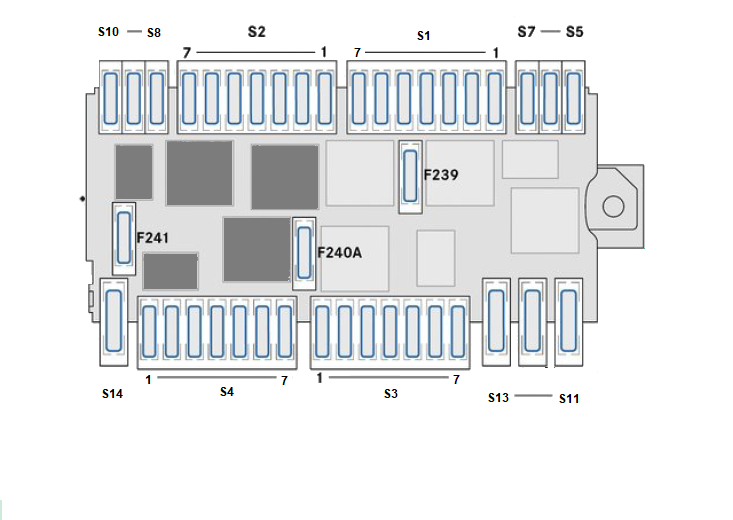

Diagrama da caixa de fusíveis no compartimento do motor

Suporte de fusíveis S1
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Válvulas ESP | F204 | 25 |
| 2 | Buzina | F205 | 15 |
| 3 | Unidade de controle do motor | F206 | 5 |
| 4 | Unidade de controle da transmissão automática | F207 | 25 |
| 5 | Não atribuído | F208 | — |
| 6 | Não atribuído | F209 | — |
| 7 | Não atribuído | F210 | — |
Suporte de fusíveis S2
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Não atribuído | F211 | — |
| 2 | Terminal 87 (4) | F212 | 15 |
| 3 | Terminal 87 (2) | F213 | 15 |
| 4 | Terminal 87 (3) | F214 | 10 A |
| 5 | Terminal 87 (1) | F215 | 20 |
| 6 | Unidade de controle do motor | F216 | 5 |
| 7 | Não atribuído | F217 | — |
Suporte de fusíveis S3
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Ajuste do fluxo do farol esquerdo | F229 | 5 |
| 2 | ESP | F230 | 5 |
| 3 | Ajuste do fluxo do farol direito | F231 | 5 |
| 4 | Não atribuído | F232 | — |
| 5 | Aquecimento do filtro de combustível | F233 | 25 |
| 6 | Não atribuído | F234 | — |
| 7 | Não atribuído | F235 | — |
Suporte de fusíveis S4
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Não atribuído | F222 | — |
| 2 | Não atribuído | F223 | — |
| 3 | ASSISTÊNCIA DE PREVENÇÃO DE COLISÃO,
DISTRONIC PLUS |
F224 | 7,5 A |
| 4 | Não atribuído | F225 | — |
| 5 | Ventilador do radiador do motor/tela do radiador | F226 | 5 |
| 6 | Unidade de controle da transmissão automática | F227 | 10 A |
| 7 | Bomba de óleo adicional | F228 | 15 |
Suporte de fusíveis S5-S14
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| S5 | Buzina ATA (Alarme Antirroubo) | F201 | 5 |
| S6 | Unidade de controle de aquecimento adicional | F202 | 20 |
| S7 | Controlador de faróis LED HLI (funções dos faróis) | F203 | 20 |
| S8 | Unidade de controle ESP | F218 | 5 |
| S9 | Não utilizado | F219 | — |
| S10 | Não utilizado | F220 | — |
| S11 | Não utilizado | F238 | — |
| S12 | Bomba ESP | F237 | 40 |
| S13 | Módulo de aquisição e ativação de sinal CBC 2 | F236 | 40 |
| S14 | Controlador de faróis LED LCU (farol principal LED) | F221 | 30 |
Fusíveis adicionais no suporte do relé
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| — | Limpador de para-brisa | F239 | 30 |
| — | Motor de partida, terminal 50 | F240A | 25 |
| — | Não atribuído | F241 | — |

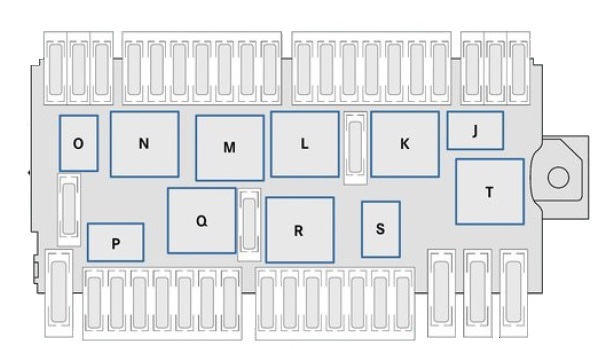

| Nº | Descrição | Relé |
|---|---|---|
| – | Buzina | J |
| – | Limpador de para-brisa, limpeza contínua | K |
| – | Ligar/desligar limpadores de para-brisa | L |
| – | Motor de partida | M |
| – | Terminal 87 | N |
| – | Não atribuído | O |
| – | Não atribuído | P |
| – | Não atribuído | Q |
| – | Terminal 15 | R |
| – | Não atribuído | S |
| – | Não atribuído | T |

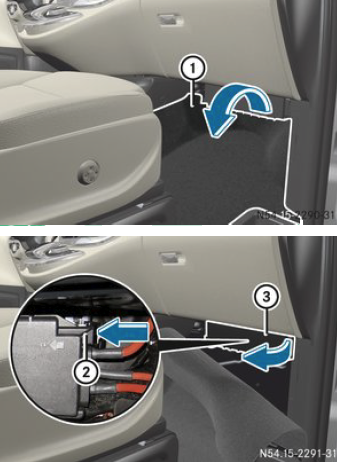

Localização da caixa de fusíveis no espaço para os pés do passageiro
Para abrir:
- Abra a porta do passageiro.
- Remova o tapete do chão no espaço para os pés do passageiro.
- Levante o carpete na direção da seta.
- Pressione a trava e levante a tampa na direção da seta até que ela trave.
- Puxe a tampa para a frente para removê-la da caixa de fusíveis.
Para fechar:
- Insira e trave a tampa no suporte no lado esquerdo da caixa de fusíveis.
- Dobre o carpete.
- Posicione o tapete no espaço para os pés do passageiro.
- Feche a porta do passageiro.

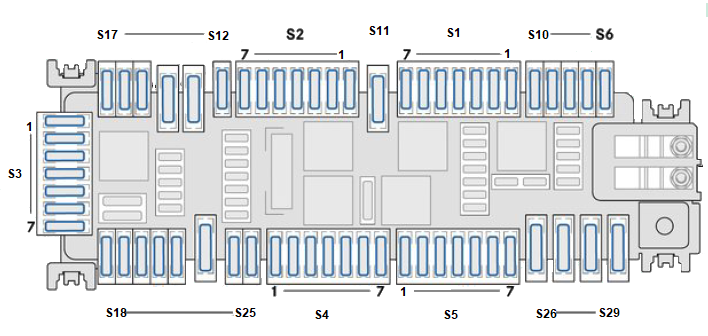

Diagrama da caixa de fusíveis no espaço para os pés do passageiro

Suporte de fusíveis S1
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Temporizador digital de aquecimento auxiliar de ar | F28 | 5 |
| 2 | Rádio;
Equipamento de rádio. |
F29 | 25 A/15 A |
| 3 | Assistente de manutenção de faixa, volante | F30 | 10 A |
| 4 | Aquecimento/ar condicionado TEMPMATIC;
Ar condicionado automático THERMOTRONIC |
F31 | 10 A |
| 5 | Unidade de controle no console central com painel de toque | F32 | 7,5 A |
| 6 | Rádio (Vito)/Rádio (Classe V) | F33 | 5 A/15 A |
| 7 | Acendedor de cigarros | F34 | 15 |
Suporte de fusíveis S2
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Unidade de controle do banco do motorista | F36 | 7,5 A |
| 2 | Caixa de fusíveis no compartimento do motor (PDC-E) | F37 | 30 |
| 3 | Unidade de controle do airbag | F38 | 7,5 A |
| 4 | Sintonizador de rádio/TV digital DAB/SDARS | F39 | 5 |
| 5 | Não atribuído | F40 | — |
| 6 | Não atribuído | F41 | — |
| 7 | Unidade de controle do banco do passageiro | F42 | 7,5 A |
Suporte de fusíveis S3
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Módulo de proteção de tubulação | F49 | 5 |
| 2 | Display do rádio e ventilador | F50 | 7,5 A |
| 3 | Suporte para celular | F51 | 5 |
| 4 | Interface multimídia | F52 | 5 |
| 5 | Sistema de pedágio, Japão (DSRC) | F53 | 7,5 A |
| 6 | Ventilador do ar condicionado | F54 | 30 |
| 7 | Bloqueio de ignição/volante eletrônico | F55 | 20 |
Suporte de fusíveis S4
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Unidade de controle, porta dianteira esquerda | F64 | 30 |
| 2 | Unidade de controle, porta dianteira direita | F65 | 30 |
| 3 | Limpador de vidro traseiro, porta traseira direita (Vito) | F66 | 20 |
| 4 | Freio de estacionamento elétrico | F67 | 7,5 A |
| 5 | Unidade de controle do airbag | F68 | 7,5 A |
| 6 | Desativação automática do airbag do segundo motorista | F69 | 5 |
| 7 | Não atribuído | F70 | — |
Suporte de fusíveis S5
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Não atribuído | F71 | — |
| 2 | Tomadas 12 V, compartimento do motor | F72 | 15 |
| 3 | Freio de estacionamento elétrico | F73 | 30 |
| 4 | Porta deslizante elétrica esquerda | F74 | 30 |
| 5 | Módulo de reboque 1 | F75 | 15 |
| 6 | Módulo de reboque 2 | F76 | 25 |
| 7 | Módulo de reboque 3 | F77 | 25 |
Suporte de fusíveis S6-29
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| Nº | Descrição | Fusível | Amperagem [A] |
| S6 | Não atribuído | F23 | — |
| S7 | Unidade de controle do reboque | F24 | 7,5 A |
| S8 | Bateria auxiliar, conexão de carregamento | F25 | 10 A |
| S9 | Unidade de controle do reboque | F26 | 15 |
| S10 | Caixa de fusíveis no espaço para os pés do passageiro no pilar A (PDC-F) | F27 | 5 |
| S11 | Aquecimento do vidro traseiro | F35 | 30 |
| S12 | Sistema de entretenimento para os bancos traseiros | F43 | 10 A |
| S13 | Pré-tensionador do cinto, banco dianteiro esquerdo (PRE SAFE®) | F44 | 40 |
| S14 | Pré-tensionador do cinto, banco dianteiro direito (PRE SAFE®) | F45 | 40 |
| S15 | Tratamento de gases de escape, SCR 3 | F46 | 10 A |
| S16 | Tratamento de gases de escape, SCR 2 | F47 | 20 |
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| S17 | Tratamento de gases de escape, SCR 1 | F48 | 15 |
| S18 | Tratamento de gases de escape, relé SCR | F56 | 15 |
| S19 | Aquecedor de ar auxiliar | F57 | 25 |
| S20 | Não atribuído | F58 | — |
| S21 | Unidade de controle do banco do passageiro | F59 | 30 |
| S22 | Unidade de controle do banco do motorista | F60 | 30 |
| S23 | Amplificador, áudio | F61 | 40 |
| S24 | Sinalizadores no teto | F62 | 10 A |
| S25 | Unidade de controle de fornecimento de combustível | F63 | 20 |
| S26 | Teto panorâmico | F78 | 30 |
| S27 | Módulo de aquisição e ativação de sinal CBC 1 | F79 | 40 |
| S28 | Módulo de aquisição e ativação de sinal CBC 3 | F80 | 40 |
| S29 | Ventilador, ar condicionado na área traseira | F81 | 30 |

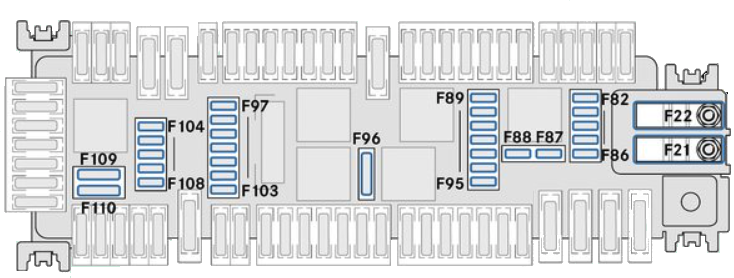

Fusíveis adicionais no suporte do relé

| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| Nº | Descrição | Fusível | Amperagem [A] |
| – | Sistema de carregamento do aquecedor PTC | F21 | 200 A |
| – | Bateria auxiliar | F22 | 200 A |
| – | Porta central Star 2 | F82 | 5 |
| – | Bloqueio de ignição | F83 | 7,5 A |
| – | Unidade de controle/unidade de controle do console central à esquerda do volante | F84 | 7,5 A |
| – | Receptor de controle remoto/módulo KOM | F85 | 5 |
| – | Antena RF | F86 | 5 |
| – | Conexão de diagnóstico | F87 | 10 A |
| – | Painel de instrumentos | F88 | 10 A |
| – | Interruptor de luz | F89 | 5 |
| – | Assistente de ponto cego | F90 | 5 |
| – | Tratamento de gases de escape, unidade de controle SCR | F91 | 5 |
| – | Unidade de controle de fornecimento de combustível | F92 | 5 |
| – | Acessórios de rádio | F93 | 7,5 A |
| – | Sistema de pagamento, Japão (DSRC) | F93 | 7,5 A |
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| – | Não atribuído | F94 | – |
| – | Iluminação do compartimento do motor | F95 | 5 |
| – | Limpador de vidro traseiro, porta traseira/limpador de vidro traseiro, porta traseira esquerda (Vito) | F96 | 15 |
| – | PARKTRONIC/assistente de estacionamento ativo | F97 | 5 |
| – | Módulo de aquisição e ativação de sinal da linha de controle CBC | F98 | 5 |
| – | Monitoramento da pressão dos pneus | F99 | 5 |
| – | Amplificador, áudio | F100 | 5 |
| – | Painel de controle do ar condicionado | F101 | 10 A |
| – | Não atribuído | F102 | – |
| – | Fiação básica, táxi, taxímetro | F103 | 5 |
| – | Entretenimento traseiro, display, lado esquerdo | F104 | 5 |
| – | Entretenimento traseiro, display, lado direito | F105 | 5 |
| – | Câmera para sistemas de assistência ao motorista | F106 | 5 |
| – | Fiação básica para TV/câmera de monitoramento de tráfego | F107 | 5 |
| – | Câmera de ré/câmera 360° | F108 | 7,5 A |
| – | Não atribuído | F109 | – |
| – | Módulo de aquisição e ativação de sinal CBC 5 | F110 | 30 |

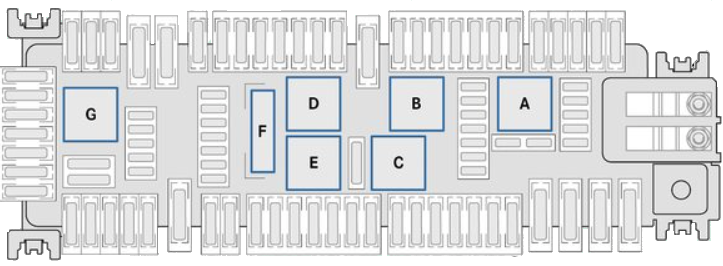

Diagrama do relé

| Nº | Descrição | Relé |
|---|---|---|
| — | Relé terminal 15 | A |
| — | Escova do vidro traseiro | b |
| — | Terminal 15 R2 | C |
| — | Aquecimento do vidro traseiro | D |
| — | Terminal 15 R1 | mi |
| — | Terminal 30G | F |
| — | Tratamento de gases de escape;
Bomba de alimentação SCR. |
g |

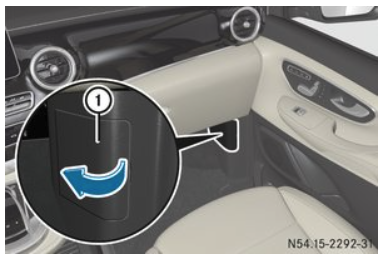

Caixa de fusíveis no pilar A no espaço para os pés do passageiro

Para abrir:
- Abra a porta do passageiro.
- Levante a tampa na direção da seta e remova-a.
- Você verá a caixa de fusíveis no pilar A.
Para fechar:
- Insira a tampa no painel lateral da tampa à esquerda e pressione.
- Feche a porta do passageiro.

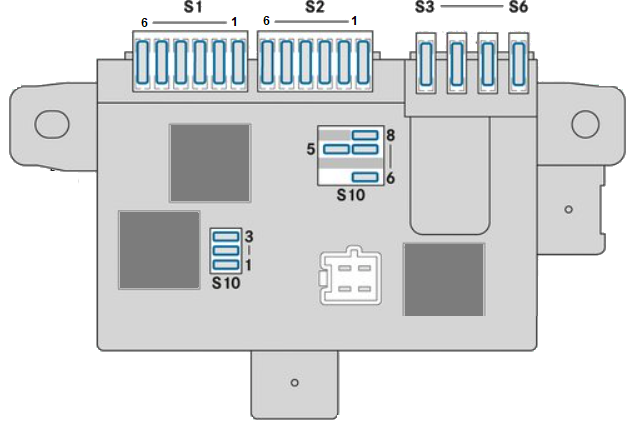

Diagrama da caixa de fusíveis no pilar A no espaço para os pés do passageiro

Suporte de fusíveis S1
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Aquecimento dos bancos traseiros/ventilação dos bancos traseiros, fila 1 esquerda | F305 | 10 A |
| 2 | Aquecimento dos bancos traseiros/ventilação dos bancos traseiros, fila 1 direita | F308 | 10 A |
| 3 | Aquecimento dos bancos traseiros/ventilação dos bancos traseiros, fila 2 esquerda | F310 | 10 A |
| 4 | Aquecimento dos bancos traseiros/ventilação dos bancos traseiros, fila 2 direita | F309 | 10 A |
| 5 | Não atribuído | F316 | — |
| 6 | Unidade de controle de aquecimento dos bancos traseiros/ventilação dos bancos traseiros | F317 | 5 |
Suporte de fusíveis S2
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Módulo programável especial (PSM) | F303 | 25 |
| 2 | Módulo programável especial (PSM) | F304 | 25 |
| 3 | Geladeira no console central | F306 | 10 A |
| 4 | Transformador de tensão | F312 | 30 |
| 5 | Porta deslizante elétrica direita/sistema de porta traseira EASY-PACK | F311 | 30 |
| 6 | Não atribuído | F318 | — |
Suporte de fusíveis S3-6
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| S3 | Carregador Marco Polo, conexão de carregamento | F300 | 25 |
| S4 | Terminal 30 fabricante da carroceria/suporte para copo, console central | F321 | 25 A/10 A |
| S5 | Não atribuído | F302 | — |
| S6 | Aquecedor de ar auxiliar | F323 | 25 |
Suporte de fusíveis S10
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Tacógrafo | F301 | 5 |
| 2 | Não atribuído | F307 | — |
| 3 | Tacógrafo | F315 | 7,5 A |
| 5 | Se a chave estiver na posição 2 na ignição: sinal de ligar a geladeira, porta-copos, transformador de tensão no console central | F314 | 5 |
| 6 | Terminal 61 fabricante da carroceria/Somente para fabricante da carroceria Westfalia | F319 | 15 A/5 A |
| 7 | Terminal 15 fabricante da carroceria/equipamento/Somente para fabricante da carroceria Westfalia | F320 | 15 A/5 A |
| 8 | Relógio de aquecimento de ar auxiliar | F322 | 5 |

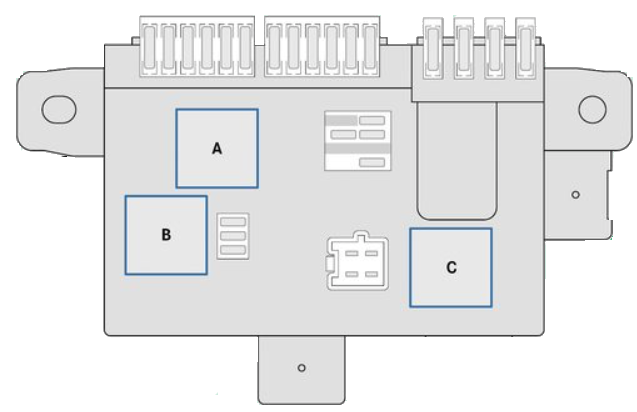

| Nº | Descrição | Relé |
|---|---|---|
| — | Relé terminal 15 | A |
| — | Não atribuído | b |
| — | Não atribuído | C |

Para abrir:
- Abra a porta traseira.
- Remova o kit de ferramentas do veículo do compartimento de passageiros (consulte o manual do veículo).
- Remova o suporte de ferramentas do painel lateral da carroceria.
- Você verá três suportes de fusíveis e um suporte de relé.
Para fechar:
- Insira e prenda o suporte de ferramentas no compartimento de passageiros.
- Guarde as ferramentas e equipamentos e reposicione e prenda a tampa do compartimento (consulte o manual do veículo).
- Feche a porta traseira.

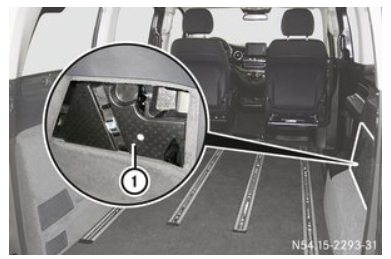

Diagrama da caixa de fusíveis e relés na parte traseira do compartimento do motor

Suportes de fusíveis e suportes de relés atrás do suporte de ferramentas.
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Tomada 12 V, primeira fila de bancos, esquerda | F352 | 15 |
| 2 | Tomada 12 V, segunda fila de bancos, esquerda | F350 | 15 |
| 3 | Tomada 12 V, segunda fila de bancos, direita | F351 | 15 |
| Nº | Descrição | Relé |
|---|---|---|
| 4 | Tomada 12 V no porta-malas | K127 |

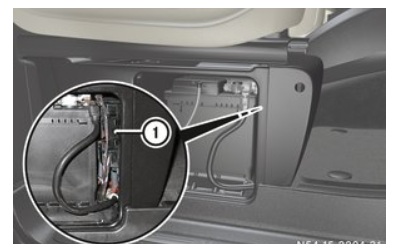

Localização da caixa de fusíveis preliminar
Bandeja da bateria aberta na parte inferior do banco dianteiro direito A caixa de fusíveis preliminar está localizada ao lado da bateria de partida na parte inferior do banco dianteiro direito. Sempre confie a substituição dos fusíveis na caixa de fusíveis a uma oficina especializada qualificada.

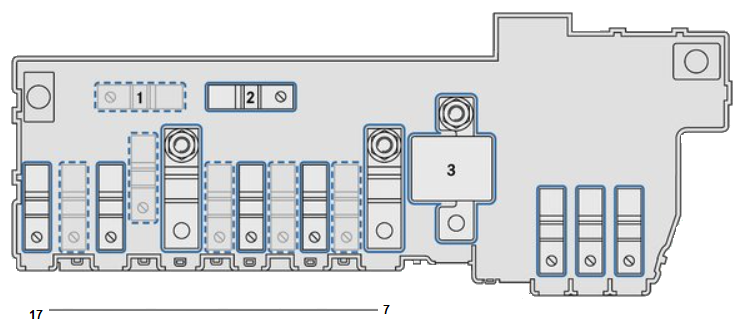

Diagrama da caixa de fusíveis preliminar
Os fusíveis A3, A7, A10, A11, A13 e A16 estão localizados na parte traseira.
| Nº | Descrição | Fusível | Amperagem [A] |
|---|---|---|---|
| 1 | Não atribuído | A16 | — |
| 2 | Não atribuído | A15 | — |
| 3 | Motor de partida | A1 | Pirofusível |
| 4 | Caixa de fusíveis no espaço para os pés do passageiro no pilar A (PDC-F) | A8 | 150 A |
| 5 | Bateria adicional | A12 | 150 A |
| 6 | Unidade de controle, sistema de pré-aquecimento | A2 | 100 A |
| 7 | Alternador | E2 | 350 A |
| 8 | Ventilador do radiador do motor | A10 | 100 A |
| 9 | Não atribuído | A9 | — |
| 10 | Caixa de fusíveis no compartimento do motor (PDC-E) | A7 | 150 A |
| 11 | Não atribuído | A14 | — |
| 12 | Não atribuído | A3 | — |
| 13 | Caixa de fusíveis no espaço para os pés do passageiro (PDC-P) | A6 | 250 A |
| 14 | Módulo de aquisição e ativação de sinal CBC | A13 | 40 |
| 15 | Não atribuído | A5 | — |
| 16 | Controle elétrico | A11 | 100 A |
| 17 | Tomadas na área traseira | A4 | 50 A |

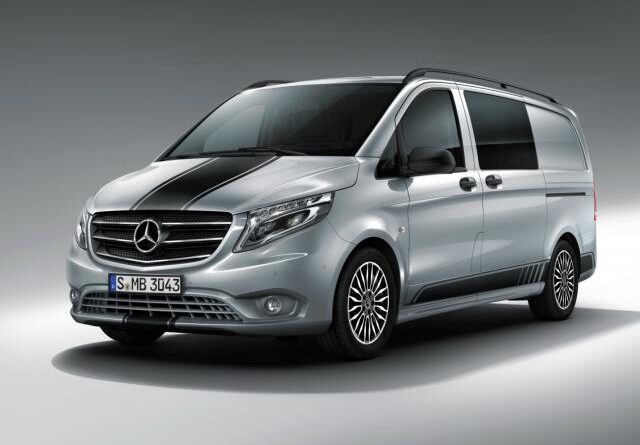

Sobre o Mercedes-Benz Vito III W447 (2014-2021)
O Mercedes-Benz Vito III W447, fabricado entre 2014 e 2021, é um modelo popular entre os veículos comerciais, oferecendo uma combinação de conforto, confiabilidade e versatilidade. Este modelo é conhecido pelo seu design moderno e uma ampla gama de opções de motorização, incluindo motores a diesel e a gasolina, que proporcionam desempenho e eficiência ideais. O Vito III W447 é ideal para empresários e famílias que precisam de um veículo espaçoso e confortável para o uso diário. Graças às suas tecnologias avançadas e recursos de segurança, este modelo é considerado um dos melhores da sua classe.
Diagrama da caixa de fusíveis do Mercedes-Benz Vito III W447
Esta página mostra o diagrama da caixa de fusíveis para o Mercedes-Benz Vito III W447, que é essencial para a manutenção e reparos adequados do sistema elétrico do veículo. As localizações típicas da caixa de fusíveis neste modelo incluem o compartimento do motor e o interior do veículo, geralmente na área do painel de instrumentos. Os diagramas nesta página detalham os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. Ao substituir fusíveis, é importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para a segurança e funcionalidade do veículo, por isso é importante ter uma visão geral de sua configuração.
