Mercedes-Benz Atego – Caixa de Fusíveis
Mercedes-Benz Atego – diagrama da caixa de fusíveis
Ano de produção:
O fusível do isqueiro (tomada de força) no Mercedes Atego é o fusível F19 na caixa de fusíveis.
Diagrama de fusíveis no suporte principal de fusíveis
Módulo de fusível principal básico (GM)
1) Fusíveis sobressalentes
2) Fusíveis F1 – F41
3) Relés
| Número |
Descrição |
Ampere [A] |
| F1 | Faróis de nevoeiro traseiros, incluindo reboque | 10 |
| F2 | Iluminação do painel de instrumentos e interruptores;
Sistema de limpeza dos faróis; Ajuste do fluxo dos faróis; Cluster (terminal 58) |
10 |
| F3 | Piscas adicionais | 10 |
| F4 | Teto solar;
Rádio 24 V; Freio com paradas frequentes (terminal 30). |
10 |
| F5 | Iluminação da área de trabalho;
LSVA (imposto sobre veículos pesados na Suíça) ( terminal 30 ) |
10 |
| F6 | Não atribuído | – |
| F7 | Distribuição ( terminal D + ) | 15 |
| F8 | Aquecimento dos espelhos retrovisores externos | 10 |
| F9 | Fonte de alimentação 24 V. | 15 |
| F10 | Tacógrafo digital;
Conjunto de indicadores; Conector de diagnóstico (terminal 30). |
10 |
| F11 | Fonte de alimentação para reboque ( terminal 30 ) | 20 |
| F12 | Fonte de alimentação para reboque para ABS ( terminal 30 ) | 20 |
| F13 | Iluminação interna, Toll Collect ( terminal 30 ) | 10 |
| F14 | Sistema de limpeza dos faróis | 10 |
| F15 | Alternador;
Transmissão; LSVA (imposto suíço sobre veículos pesados) ( terminal 15 ). |
10 |
| F 16 | Conexões para tomada de força | 10 |
| F17 | Ventilador, ar condicionado | 20 |
| F18 | Conjunto de indicadores;
Rádio; Telefone; Conjunto mãos-livres; Fax (terminal 15R). |
5 |
| F19 | Isqueiro | 10 |
| F20 | Grupo de interruptores do segundo motorista | 15 |
| F21 | Ativar dispositivo na porta do motorista | 15 |
| F22 | Bico de pulverização do para-brisa, piscas (terminal 30) | 10 |
| F23 | Farol baixo direito | 10 |
| F24 | Farol baixo esquerdo | 10 |
| F25 | Farol alto direito | 10 |
| F26 | Farol alto esquerdo, luz indicadora de farol alto | 10 |
| F27 | Luz traseira;
Luz lateral; Luzes de presença esquerdas; Fonte de alimentação para reboque; Toll Collect. |
10 |
| F28 | Luz traseira;
Luz lateral; Luzes de presença direitas; Fonte de alimentação para reboque. |
10 |
| F29 | Controle da transmissão | 15 |
| F30 | Controle do motor ( terminal 15 );
GGVSE: DESATIVAÇÃO DO MODO DE EMERGÊNCIA. |
10 |
| F31 | Grupo de interruptores da porta do motorista;
Ajuste dos espelhos retrovisores externos; Dispositivo de limpeza de gases de escape (terminal 15). |
10 |
| F32 | Tração nas quatro rodas;
ESP®; Aquecedor de água auxiliar. |
10 |
| F33 | Bico de pulverização do para-brisa;
Piscas; Fonte de alimentação para reboque (terminal 15). |
10 |
| F34 | Luzes de freio;
Luz de ré; Fonte de alimentação para reboque. |
10 |
| F35 | Sensor de condensação;
Fonte de alimentação para reboque para ABS (terminal 15). |
10 |
| F36 | Aquecedor de água auxiliar para aquecimento | 15 |
| F37 | Bico de pulverização do para-brisa | 10 |
| F38 | Tacógrafo digital;
Conjunto de indicadores; Airbag (terminal 15). |
10 |
| F39 | Buzina;
Toll Collect; Conexão de diagnóstico; FleetBoard®; Distribuição (terminal 15). |
10 |
| F40 | Bloqueio do diferencial | 10 |
| F41 | Aquecimento do assento | 10 |
Diagrama de fusíveis na caixa de fusíveis auxiliar
1) Fusíveis F1 – F14 (A1)
2) Fusíveis F1 – F14 (A2)
3) Relés (A31 / A32)
| Número |
Descrição |
Ampere [A] |
| F1 | Relógio de aquecimento estacionário;
FleetBoard®; Toll Collect (terminal 30). |
10 |
| F2 | Aquecimento adicional | 20 |
| F3 | Fecho centralizado/fecho centralizado melhorado | 15 |
| F4 | Fecho centralizado melhorado | 15 |
| F5 | Sistema de travagem eletrónico;
Tomada do queimador (terminal 15). |
10 |
| F6 | Tomada de alimentação 12 V. | 15 |
| F7 | Transformador de tensão 24 V / 12 V / 8 A. | 10 |
| Transformador de tensão 24 V / 12 V / 15 A. | 15 | |
| F8 | Fecho centralizado/fecho centralizado melhorado;
Controle remoto; Retardador. |
10 |
| F9 | Secador de ar comprimido | 10 |
| F10 | Distribuição (terminal 30) | 15 |
| F11 | Unidade de limpeza de gases de escape (terminal 30) | 15 |
| F12 | Carga da tampa traseira | 10 |
| F13 | Controle da transmissão | 10 |
| F14 | Lâmpada da área de trabalho, retardador | 10 |
| Nº |
Descrição |
Ampere [A] |
| F1 | Aquecimento do para-brisa | 20 |
| F2 | Luzes diurnas | 10 |
| F3 | Aquecimento do para-brisa | 10 |
| F4 | Refrigeração do óleo da transmissão, radiador | 10 |
| Refrigeração do óleo da transmissão Allison | 25 | |
| F5 | Direção hidráulica eletro-hidráulica adicional (terminal 30) | 15 |
| F6 | Direção hidráulica eletro-hidráulica adicional (terminal 15) | 10 |
| F7 | Faróis adicionais | 10 |
| F8 | Luz rotativa de advertência | 10 |
| F9 | Sistema de travagem eletrónico (terminal 30) | 15 |
| F10 | Painel de controle do telefone/navegação;
Telefone celular (terminal 30). |
10 |
| F11 | Não atribuído | – |
| F12 | Painel de controle do telefone/navegação;
Telefone celular (terminal 15). |
10 |
| F13 | Aquecimento do para-brisa | 20 |
| F14 | Sistema de travagem eletrónico (terminal 30) | 15 |
Sobre o Mercedes-Benz Atego

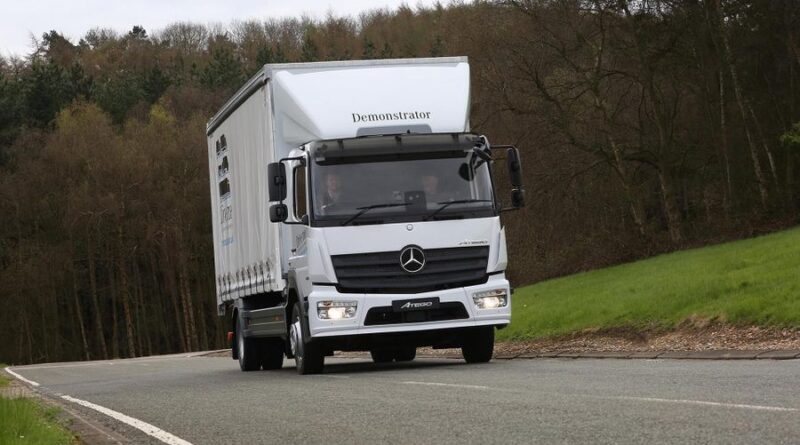

O Mercedes-Benz Atego é um modelo popular de caminhão, conhecido por sua confiabilidade e versatilidade. Este modelo é ideal para distribuição urbana e tarefas de transporte de médio porte. O Atego oferece várias opções de motor, incluindo unidades a diesel eficientes com diferentes potências, o que permite adaptar o veículo às necessidades específicas do cliente. Graças à sua construção robusta e tecnologias modernas, o Mercedes-Benz Atego é uma escolha popular entre motoristas profissionais que procuram uma solução confiável e econômica para seus negócios.
Diagrama da caixa de fusíveis do Mercedes-Benz Atego
Esta página exibe o diagrama da caixa de fusíveis para o Mercedes-Benz Atego, que é essencial para a manutenção e reparos adequados do veículo. A caixa de fusíveis geralmente está localizada na cabine do motorista ou no compartimento do motor, permitindo fácil acesso aos fusíveis. Os diagramas nesta página mostram os números dos fusíveis, seus valores em amperes e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com o mesmo valor em amperes para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para a operação segura do veículo, por isso é importante ter uma visão geral de sua disposição e funções.
