Diagram de fusíveis e relés – Mazda Bongo

Aplica-se a veículos fabricados nos anos:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 e 2005.

Em algumas regiões, é conhecido como Mazda Access.



Tipo 1

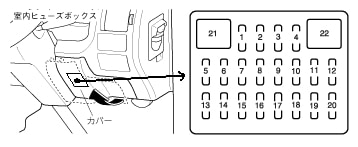

Caixa de fusíveis do compartimento de passageiros

Localizada sob o painel de instrumentos, no lado do motorista.





Descrição

1. 20A – ABS
2. 15A – Alarme
3. 20A
4. 30A – Travamento central elétrico
5. 20A – Vidros traseiros aquecidos
6. 10A – Limpador do vidro traseiro
7. 10A – Ar condicionado
8. 20A – Limpadores e lavadores de para-brisa
9. 30A – Vidros elétricos
10. 10A – Piscas
11. 15A – Painel de instrumentos
12. 15A – Unidade de controle do motor
13. 20A – Aquecedor de combustível
14. 15A
15. 15A – Acendedor de cigarros
16. 10A – Buzina
17. 10A – Luzes traseiras
18. 15A – Luzes de freio
19. 15A – Faróis de neblina
20. 10A – Iluminação interna
21. 30A – Aquecedor traseiro
22. 30A – Aquecedor principal



Caixa de fusíveis adicional

Localizada sob o banco do motorista, entre a bateria e o motor no caso de motores a gasolina, ou sob o banco do passageiro, perto do reservatório da direção assistida no caso de motores a diesel, ou sob o capô do carro.

Descrição

1. 30A – Faróis
2. 30A – Unidade de controle do motor
3. 60A – Velas de incandescência
4. 80A – Fusível principal
5. 60A – ABS
6. 40A – Fusível para vários circuitos
7. 60A – Iluminação interna, travamento central elétrico

Caixa de fusíveis de relés

Instalada no painel do lado do passageiro, sob o porta-luvas.

Relés:

• Buzina
• Ventilador do aquecedor
• Ventilador do aquecedor traseiro
• Ar condicionado
• Farol
• Luzes de freio
• Dimensões
• Interruptor da transmissão automática

Relés individuais podem ser localizados no compartimento do motor, bem como perto da bateria – um grupo de fusíveis de alta potência.



Tipo 2

Caixa de fusíveis no compartimento de passageiros

Localizada na parte inferior do painel de instrumentos, atrás de uma tampa protetora.

Descrição

1	20A – Farol direito (modelos de 2001)
2	20A – Farol esquerdo (modelos de 2001)
3	Velas de incandescência (modelos de 1999)
	20A – Faróis (modelos de 2001)
4	15A – Sistema de acabamento da porta
5	10A – Ar condicionado
6	20A – Limpadores e lavadores de para-brisa
7	30A – Vidros elétricos
8	10A – Limpador do vidro traseiro
9	20A – Acessórios, fusível para vários circuitos
10	10A – Piscas
11	15A – Painel de instrumentos

12	15A – Sistema de gerenciamento do motor
13	15A – Acendedor de cigarros, espelhos elétricos, rádio, fusível para vários circuitos, ventilador do compartimento do motor
14	15A – Controle elétrico da cortina direita
15	15A – Controle elétrico da cortina esquerda
16	10A – Buzina (modelos de 1999)
	15A – Luzes laterais, iluminação do painel de instrumentos (modelos a partir de 2001)
17	30A – Travamento central
18	15A – Luzes de freio
19	10A – Alarme
20	10A – Iluminação interna, iluminação do porta-malas
21	30A – Vidros traseiros aquecidos (modelos a partir de 1999)
22	30A – Equipamento opcional (modelos a partir de 1999)



Caixa de fusíveis do compartimento do motor

Caixa de fusíveis

Localizada ao lado da bateria.

Descrição

PRINCIPAL	100A Fusível principal
FARÓIS	Faróis 30A
VENTILADOR	30A Motor do ventilador do condensador, fusível para vários circuitos
VENTILADOR 2	40A Motor do ventilador do condensador, fusível para vários circuitos
ST SIG	10A Partida
PTC	20A Aquecedor auxiliar
SEC	Sistema antibloqueio 20A
TRASEIRA	15A Luzes laterais, iluminação do painel de instrumentos
ALIMENTAÇÃO AC	Fusível 15A para vários circuitos
FIP	15A Bomba de combustível, unidade de controle do motor
NEBLINA	15A Faróis de neblina
IGKEY	Fusível 60A para vários circuitos
SEÇÃO	Sistema antibloqueio 60A
AQUECEDOR	30A Aquecedor traseiro
BTN	40A Iluminação interna, travamento central
AQUECEDOR	Aquecedor 30A
ADICIONAR VENTILADOR	Motor do ventilador do condensador elétrico 30A



Circuito – relé da bomba de combustível

Caixa de relés

Elementos individuais podem ser instalados em toda esta unidade. Por exemplo, o relé das velas de incandescência está ao lado da bateria, o aquecedor traseiro está próximo a ele. Ou no para-lama esquerdo: relés de dimensões, faróis de neblina, teto retrátil, etc.
