Mazda 626 (1991-2001) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Mazda 626 (1991-2001), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Mazda 626 (1991-1997) – diagrama de fusíveis
Ano de produção: 1991, 1992, 1993, 1994, 1995, 1996, 1997.
O fusível do isqueiro (tomada de força) no Mazda MPV LW (1999-2006) é o fusível 26 na caixa de fusíveis

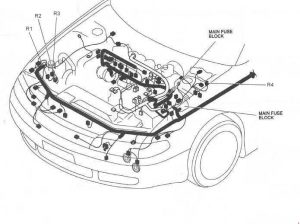

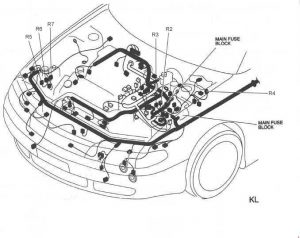

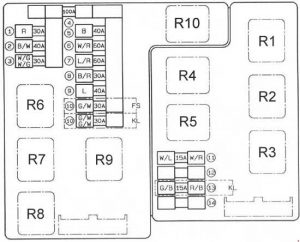

Caixa de fusíveis no compartimento do motor
| Posição | Descrição | Valor do fusível [A] | |
| 1 | TESTA | 30 | Luzes diurnas (DRL) |
| 2 | DEFOG | 40 | Desembaçador do vidro traseiro |
| 3 | EGI INJ | 30 | Sistema de carregamento Sistema de controle do motor Sistema de controle EC-AT (FS) Sistema de ignição ATX (FS) Sistema de controle de combustível ATX (FS) Sistema de controle de combustível (KL) Sistema de ignição (KL) |
| 4 | PRINCIPAL | 40 | Interruptor de ignição (número do fusível: 5, 6, 8, 10, 11, 13 (caixa de fusíveis no compartimento de passageiros)) |
| 6 | BTN | 60 | Número do fusível: 11 Número do fusível: 1, 2, 3, 7, 9 (caixa de fusíveis no compartimento de passageiros) |
| 7 | ABS | 60 | Sistema de prevenção de bloqueio das rodas |
| 8 | VENTILADOR DE ARREFECIMENTO | 30 | Sistema de ventoinha do líquido de arrefecimento |
| 9 | AQUECEDOR | 40 | Forno e ar condicionado |
| 10 | AR CONDICIONADO | 30 | Sistema de ventoinha do condensador |
| 11 | CAUDA | 15 | Faróis traseiros Luzes de posição Iluminação da placa Faróis laterais dianteiros Faróis laterais traseiros Iluminação do porta-luvas |
| 12 | * |
| 13 | NEVOEIRO | 15 | Faróis de nevoeiro dianteiros |
| 14 | * | ||
| Relés | |||
| R1 | Relé de interrupção do motor de arranque Relé de alta tensão do farol | ||
| R2 | Relé principal | ||
| R3 | Relé da bomba de combustível | ||
| R4 | Relé da buzina | ||
| R5 | Relé das luzes diurnas (DRL) | ||
| R6 | Relé da ventoinha de arrefecimento n.º 3 | ||
| R7 | Relé da ventoinha de arrefecimento n.º 2 | ||
| R8 | Relé da ventoinha de arrefecimento n.º 1 | ||
| R9 | Relé do ar condicionado | ||
| R10 | Relé do ar condicionado | ||
Caixa de fusíveis no compartimento de passageiros
| Posição | Descrição | Valor do fusível [A] | Componente protegido |
| 1 | PARAR | 20 | Luzes de travão Luzes de travão altas Sinais sonoros Cruise control Sistema de bloqueio da transmissão |
| 2 | QUARTO | 15 | Iluminação para passageiros Iluminação do espelho de cortesia Iluminação da bagageira Iluminação do sistema de áudio Sistema de fecho centralizado Fecho centralizado (com controlo remoto) Antena Sistema anti-roubo Sistema de processamento central Painel de instrumentos Sistema de controlo EC-AT Luzes de leitura Iluminação interior Iluminação da chave de ignição Sistema de controlo do motor Sistema de ignição |
| 3 | FECHAR | 30 | Fecho elétrico das portas Fecho elétrico das portas (com sistema de entrada sem chave) |
| 4 | RÁDIO | 15 | Sistema de áudio Alimentação da antena isqueiro Alimentação dos espelhos exteriores |
| 5 | TETO SOLAR | 15 | Teto de abrir |
| 6 | CURVA | 15 | Luzes de mudança de direção e de emergência Sistema de airbag |
| 7 | BANCO ELÉTRICO | 30 | Banco elétrico |
| 8 | MEDIDOR | 15 | Luzes de emergência Conector de dados Painel de instrumentos Sistema de controlo EC-AT Sistema anti-roubo Sistema de processamento central Alimentação da antena Cruise control Sistema de bloqueio da transmissão Sistema de controlo do motor (FS) ATX Sistema de ignição (FS) |
| 9 | RESPEITAR | 15 | Luzes de emergência de mudança de direção e de perigo |
| 10 | MOTOR | 15 | Sistema de controlo do motor MTX Sistema de controlo de combustível (FS) Sistema de ignição Sistema de arranque Sistema de controlo EC-AT (FS) Ventoinha de arrefecimento líquido Aquecimento e ar condicionado Sistema anti-bloqueio dos travões Sistema de airbag do vidro traseiro |
| 11 | JANELA ELÉTRICA | 30 | Vidros elétricos |
| 12 | LIMPA FARÓIS | 20 | Limpador de faróis |
| 13 | LIMPA-PARA-BRISAS | 20 | Limpador e esguicho do para-brisas Aquecimento e ar condicionado Sistema de ventoinha do condensador Luzes diurnas (DRL) Sistema de controlo do motor (FS) Sistema de controlo EC-AT (FS) Sistema de ignição (FS) |
| 14 | LIMPA-PARA-BRISAS TRASEIRO | 20 | Limpador e esguicho do vidro traseiro |
| 15 | RESERVA | 15 | Reserva |
Relés
FS
KL
| Número | Relé |
| R1 | Relé da ventoinha |
| R2 | Relé dos faróis |
| R3 | Relé do desembaçador do vidro traseiro |
| R4 | Relé TNS |
| R5 | Relé de alta pressão da ventoinha do condensador n.º 2 |
| R6 | Relé de baixa pressão da ventoinha do condensador |
| R7 | Relé de alta pressão da ventoinha do condensador n.º 1 |

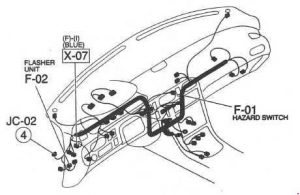

Unidade de pisca-pisca
626
Mazda 626 (1997-2002) – diagrama da caixa de fusíveis
Ano de produção: 1997, 1997, 1998, 1999, 2000, 2001, 2002.
O fusível do isqueiro (tomada de força) no Mazda 626 (1997-2002) é o fusível 19 na caixa de fusíveis da cabine.
Caixa de fusíveis no compartimento do motor

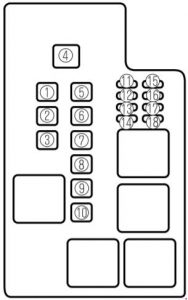

Mazda 626 – diagrama da caixa de fusíveis – compartimento do motor
| Nº | Descrição | Amp [A] | Descrição |
| 1 | EGI INJ | 30 | Sistema de injeção de combustível |
| 2 | DEFOG | 40 | Desembaçador do vidro traseiro |
| 3 | – | – | – |
| 4 | PRINCIPAL | 100 | Para proteger todos os circuitos |
| 5 | CHAVE IG | 30 | RÁDIO, TETO SOLAR, PISCA,
INSTRUMENTO, MOTOR, VIDRO ELÉTRICO, LIMPA-PARA-BRISAS; Sistema de ignição de combustível |
| 6 | AQUECEDOR | 40 | Aquecedor, ar condicionado |
| 7 | BTN | 40 | PISCA, PARAR, INTERIOR,
FECHO DE PORTAS, EMERGÊNCIA, BANCO ELÉTRICO |
| 8 | VENTOINHA DE ARREFECIMENTO | 30 | Ventoinha de arrefecimento |
| 9 | VENTOINHA AD | 30 | Ventoinha auxiliar |
| 10 | (ABS) | 60 | Sistema de prevenção de bloqueio das rodas |
| 11 | CAUDA | 15 | Luzes traseiras;
Luzes de posição; Iluminação do painel de instrumentos; Iluminação da placa de matrícula; Iluminação dos interruptores. |
| 12 | BUZINA | 15 | Buzina |
| 13 | (ABS) | 20 | Sistema de prevenção de bloqueio das rodas |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | H / LL | 15 | Farol (esquerdo) |
| 17 | H / LR | 15 | Farol (direito) |
| 18 | (ABS) | 20 | Sistema de prevenção de bloqueio das rodas |
Caixa de fusíveis na cabine

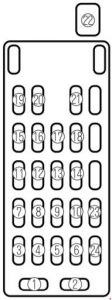

Mazda 626 – diagrama da caixa de fusíveis – cabine
| Número | Descrição | Amp [A] | Descrição |
| 1 | ÁUDIO | 15 | Sistema de áudio |
| 2 | QUARTO | 15 | Iluminação interior;
Iluminação da bagageira. |
| 3 | TETO SOLAR | 15 | Teto de abrir |
| 4 | MEDIDOR | 10 | Indicadores;
Luzes de marcha-atrás. |
| 5 | FECHO DE PORTAS | 30 | Fecho elétrico das portas |
| 6 | PERIGO | 15 | Luzes de emergência |
| 7 | A/B&ABS | 10 | Sistema de airbag;
Sistema de prevenção de bloqueio das rodas durante a travagem. |
| 8 | – | – | – |
| 9 | A / C | 10 | Ar condicionado |
| 10 | – | – | – |
| 11 | PISCA | 10 | Piscas |
| 12 | LIMPA-PARA-BRISAS | 20 | Escovas do limpa-para-brisas e lavador do para-brisas |
| 13 | VIDRO ELÉTRICO | 30 | Vidros elétricos |
| 14 | – | – | – |
| 15 | RÁDIO | 15 | Sistema de áudio;
Tomada; Espelho exterior. |
| 16 | MOTOR | 10 | Sistema de controlo do motor |
| 17 | ILUMINAÇÃO | 10 | Luzes traseiras;
Iluminação da placa de matrícula; Luzes de posição; Iluminação do painel de instrumentos. |
| 18 | PARAR | 15 | Luzes de travagem;
Buzina; Cruise control. |
| 19 | ISQUEIRO | 15 | Tomada para acessórios;
Relógio; Rádio; Espelho exterior. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | BANCO ELÉTRICO | 30 | Banco elétrico |
| 23 | DESEMBAÇADOR DE ESPELHO | 15 | Desembaçador de espelho |
| 24 | PONTO DE ALIMENTAÇÃO | 15 | Ponto de alimentação |
Mazda 626 (2000-2001) – diagrama da caixa de fusíveis
Ano de produção: 2000, 2001.
O fusível do isqueiro (tomada de força) no Mazda MPV LW (1999-2006) é o fusível 19 na caixa de fusíveis (painel do condutor).

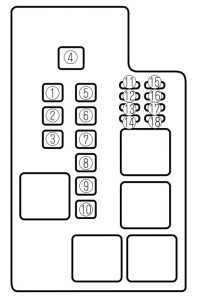

Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | EGI INJ | 30 | Instalação de injeção de combustível |
| 2 | DEFOG | 40 | Desembaçador do vidro traseiro |
| 3 | – | – | – |
| 4 | PRINCIPAL | 100 | Para proteger todos os circuitos |
| 5 | CHAVE IG | 30 | Fusíveis RÁDIO, TETO SOLAR*, PISCA,
ANFÍBIO, MOTOR, VIDROS ELÉTRICOS*, LIMPA-PARA-BRISAS; Instalação de ignição. |
| 6 | AQUECEDOR | 40 | Aquecedor;
Ar condicionado *. |
| 7 | BTN | 40 | Fusíveis LUZ TRASEIRA, TRAVÃO, QUARTO,
BANDEJA DE ENTRADA, PERIGO, BANCO ELÉTRICO*. |
| 8 | VENTOINHA DE ARREFECIMENTO | 30 | Ventoinha de arrefecimento |
| 9 | VENTOINHA AD | 30 | Ventoinha auxiliar * |
| 10 | (ABS) | 60 | Sistema de prevenção de bloqueio das rodas* |
| 11 | CAUDA | 15 | Luzes traseiras;
Luzes de posição; Iluminação do painel de instrumentos; Iluminação da placa de matrícula; Iluminação dos interruptores. |
| 12 | BUZINA | 15 | Buzina |
| 13 | (ABS) | 20 | Sistema de prevenção de bloqueio das rodas* |
| 14 | – | – | – |
| 15 | SINAL DE ARRANQUE | 10 | Sinal do motor de arranque |
| 16 | H / LL | 15 | Farol (esquerdo) |
| 17 | H / LR | 15 | Farol (direito) |
| 18 | (ABS) | 20 | Sistema de prevenção de bloqueio das rodas* |
| * – alguns modelos | |||
Painel de fusíveis (lado do condutor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | ÁUDIO | 15 | Sistema de áudio* |
| 2 | QUARTO | 15 | Iluminação interior;
Iluminação da bagageira. |
| 3 | TETO SOLAR | 15 | Teto de abrir * |
| 4 | MEDIDOR | 10 | Indicadores;
Luzes de marcha-atrás. |
| 5 | FECHO DE PORTAS | 30 | Fecho elétrico das portas * |
| 6 | PERIGO | 15 | Luzes de emergência |
| 7 | A/B&ABS | 10 | Sistema de airbag;
Sistema de prevenção de bloqueio dos travões *. |
| 8 | – | – | – |
| 9 | A / C | 10 | Ar condicionado* |
| 10 | – | – | – |
| 11 | PISCA | 10 | Pisca |
| 12 | LIMPA-PARA-BRISAS | 20 | Limpadores e lavadores do para-brisas |
| 13 | VIDRO ELÉTRICO | 30 | Vidros elétricos * |
| 14 | – | – | – |
| 15 | RÁDIO | 15 | Sistema de áudio;
Tomada; Espelho exterior. |
| 16 | MOTOR | 10 | Sistema de controlo do motor |
| 17 | ILUMINAÇÃO | 10 | Luzes traseiras;
Iluminação da placa de matrícula; Luzes de posição; Iluminação do painel de instrumentos. |
| 18 | PARAR | 15 | Luzes de travagem;
Buzina; Cruise control *. |
| 19 | ISQUEIRO | 15 | Tomada para acessórios;
Relógio *; Rádio *; Espelho exterior; Isqueiro. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | BANCO ELÉTRICO | 30 | Banco elétrico * |
| 23 | DESEMBAÇADOR DE ESPELHO | 15 | Desembaçador de espelho * |
| 24 | PONTO DE ALIMENTAÇÃO | 15 | Ponto de alimentação |
| * – alguns modelos | |||
