Neste artigo, você encontrará diagramas da caixa de fusíveis do Mazda RX-8 (2003-2012), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).

Diagrama de fusíveis e relés – Mazda RX-8

Aplica-se a veículos fabricados nos anos:

2003.

Compartimento do motor

Vista detalhada do compartimento do motor do veículo, ano 2003.

Número Amperagem [A] Descrição
1 120 Para proteção de todos os circuitos
2 40 Aquecedor
3 60 Bomba de ar
4 30 Vidros elétricos;

Travas elétricas;

Sistema de entrada iluminado;

Teto solar*
5 50 Desembaçador do vidro traseiro
6 40 Ventilador elétrico
7 60 ABS, DSC*
8 30 Acendedor de cigarros;

Alimentação dos espelhos;

Acessórios de fundição sob pressão;

Sistema de áudio.
9 15 Faróis de luz baixa*;

Limpador de faróis*.
10 15 Faróis de luz baixa (direito)
11 15 Faróis de luz baixa (esquerdo)
12 15 DRL* (luzes diurnas)
13 30 DSC*
14 20 Aquecimento dos bancos*
15 20 Limpador de faróis*
16 10 —
17 15 Faróis de neblina*
18 10 Ar condicionado
19 30 Para proteção de vários circuitos
20 15 Para proteção de vários circuitos
21 15 Luzes de freio
22 20 Bomba de combustível
23 15 Buzina
24 15 Luzes de emergência;

Sinalizadores de direção.
25 15 Válvula de controle elétrico
26 20 Limpador e lavador do para-brisa
27 20 Vidros elétricos
28 15 Sistema de controle do motor;

Sistema de retenção suplementar;

ABS;

Direção assistida.
29 10 Luzes traseiras;

Iluminação da placa de licença;

Luzes de posição;

Luzes laterais dianteiras;

Luzes laterais traseiras.
30 10 Sistema de entrada iluminado
31 10 Sistema de controle do motor
32 10 Sistema de controle do motor
33 15 Injeção de combustível
34 60 Direção assistida
* Alguns modelos



Cabine (lado do motorista)

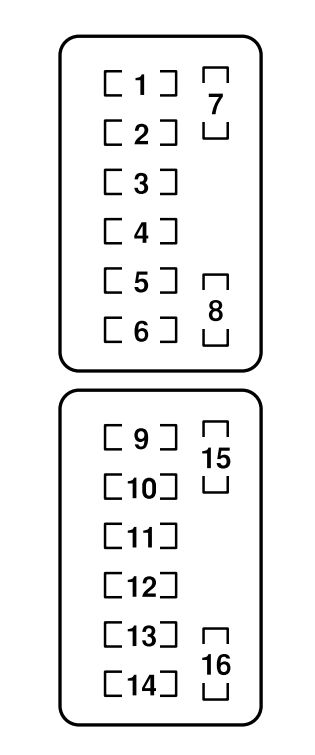

Interior da cabine, lado do motorista, com foco nas luzes laterais traseiras.

Número Amperagem [A] Descrição
1 15 Acendedor de cigarros
2 7,5 Sistema de áudio;

Alimentação dos espelhos.
3 20 Acessórios moldados
4 7,5 Ar condicionado
5 — —
6 — —
7 7,5 —
8 20 —
9 10 Aquecedor de espelhos*
10 7,5 DSC*
11 20 Sistema de áudio*
12 30 Travas elétricas;

Teto solar*.
13 30 Vidros elétricos
14 15 Luzes internas
15 15 —
16 10 —
* Alguns modelos

Mazda RX-8 (2004) – diagrama da caixa de fusíveis

Ano de fabricação: 2004.

O fusível do acendedor de cigarros (tomada de força) no Mazda RX-8 (2004) é o fusível 1 na caixa de fusíveis do lado do motorista.

Bloco de fusíveis (compartimento do motor)

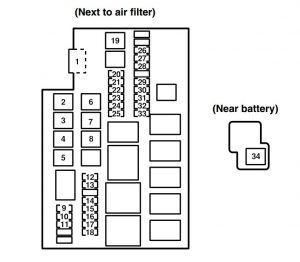

Caixa de fusíveis no compartimento do motor do Mazda RX-8 (2004).
Mazda RX-8 – fusíveis – compartimento do motor
Posição Descrição Amp [A] Descrição
1 PRINCIPAL 120 Para proteção de todos os circuitos
2 AQUECEDOR 40 Aquecedor
3 BOMBA DE AR 60 Bomba de ar
4 BTN 30 Vidros elétricos;

Travas elétricas das portas;

Sistema de entrada iluminado;

Teto solar *.
5 DESEMBAÇADOR 50 Desembaçador do vidro traseiro
6 VENTILADOR 40 Ventilador elétrico
7 ABS / DSC 60 ABS, DSC *
8 ACC 30 Acendedor de cigarros;

Espelho com ajuste elétrico;

Tomada de acessórios;

Sistema de áudio.
9 PRINCIPAL 15 Faróis de luz baixa *;

Limpeza dos faróis *.
10 PRINCIPAL BAIXA R 15 Faróis de luz baixa (direito)
11 PRINCIPAL BAIXA L 15 Faróis de luz baixa (esquerdo)
12 DRL 15 DRL * (luzes diurnas)
13 DSC 30 DSC *
14 AQUECEDOR DE BANCO 20 Aquecedor de banco *
15 LIMP. FAROL 20 Limpeza dos faróis *
16 R.FOG 10 –
17 NEBLINA 15 Faróis de neblina*
18 A / C MAG 10 Ar condicionado
19 IG 30 Para proteção de vários circuitos
20 CHAVE IG 15 Para proteção de vários circuitos
21 PARAR 15 Luzes de freio
22 BOMBA DE COMBUSTÍVEL 20 Bomba de combustível
23 BUZINA 15 Buzina
24 PERIGO 15 Luzes de emergência;

Sinalizadores de direção.
25 ETV 15 Válvula de controle elétrico
26 LIMPADOR 20 Limpadores e lavador do para-brisa
27 P.WIND 20 Vidros elétricos
28 MOTOR 15 Controle do motor;

Dispositivo de retenção suplementar;

ABS;

Direção assistida.
29 TRASEIRA 10 Luzes traseiras;

Iluminação da placa de licença;

Iluminação de posição;

Luzes de presença laterais dianteiras;

Luzes de presença laterais traseiras.
30 ILUMINAÇÃO 10 Sistema de entrada iluminado
31 EGI COMP1 10 Sistema de controle do motor
32 EGI COMP2 10 Sistema de controle do motor
33 EGI INJ 15 Injeção de combustível
34 EPS 60 Direção assistida
* Alguns modelos

Painel de fusíveis (lado do motorista)

Painel de fusíveis do lado do motorista, mostrando as luzes de presença traseiras.
Mazda RX-8 – fusíveis – lado do motorista
Posição Descrição Amp [A] Descrição
1 CIGARRO 15 Acendedor de cigarros
2 ACC 7,5 Sistema de áudio;

Controle do espelho.
3 AUX PWR 20 Tomada de acessórios
4 A / C 7,5 Ar condicionado
5 – – –
6 – – –
7 SOBRESSALENTE 7,5 –
8 SOBRESSALENTE 20 –
9 M.DEF 10 Desembaçador do espelho *
10 DSC 7,5 DSC *
11 ÁUDIO 20 Sistema de áudio*
12 TRAVA DA PORTA 30 Travas elétricas das portas;

Teto solar *
13 P.WIND 30 Vidros elétricos
14 SALA 15 Iluminação interna
15 SOBRESSALENTE 15 –
16 SOBRESSALENTE 10 –
* Alguns modelos
Leggere  Mazda 3 BK (2003-2008) – caixa de fusíveis

Diagrama de fusíveis e relés – Mazda RX-8

Aplica-se a veículos fabricados nos anos:

2005.

Compartimento do motor

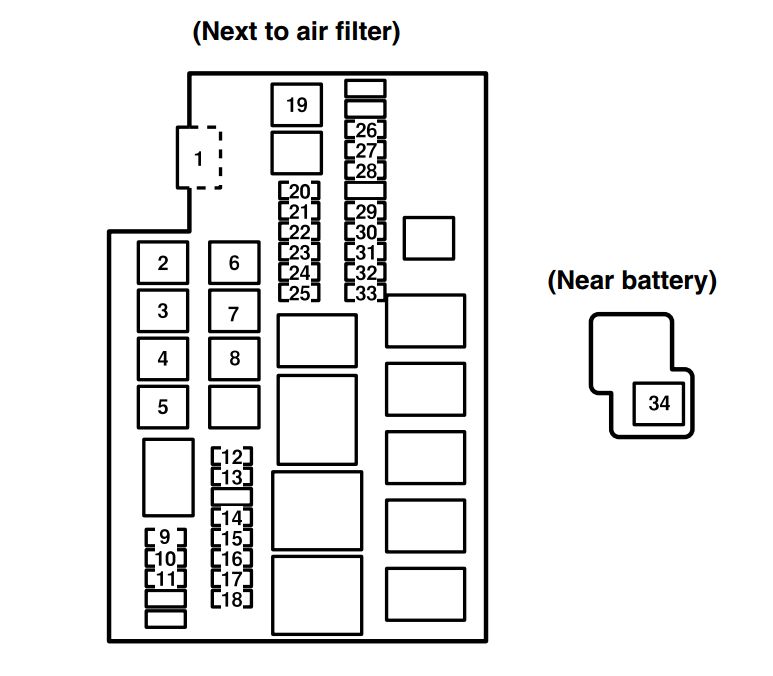

Compartimento do motor de um veículo, modelo do ano 2005.

Número Amperagem [A] Descrição
1 120 Para proteção de todos os circuitos
2 40 Aquecedor
3 60 Bomba de ar
4 30 Vidros elétricos;

Travas elétricas das portas;

Entrada iluminada;

Teto solar*
5 50 Desembaçador do vidro traseiro
6 40 Ventilador elétrico
7 60 ABS, DSC*
8 30 Acendedor de cigarros;

Alimentação dos espelhos;

Fusíveis de acessórios;

Sistema de áudio.
9 15 Faróis principais*;

Limpador de faróis*.
10 15 Faróis principais (direito)
11 15 Faróis principais (esquerdo)
12 15 DRL* (luzes diurnas)
13 30 DSC*
14 20 Aquecimento dos bancos*
15 20 Limpador de faróis*
16 10 —
17 15 Faróis de neblina*
18 10 Ar condicionado
19 30 Para proteção de vários circuitos
20 15 Para proteção de vários circuitos
21 15 Luzes traseiras
22 20 Bomba de combustível
23 15 Buzina
24 15 Luzes de emergência;

Sinalizadores de direção.
25 15 Regulação elétrica da válvula
26 20 Limpador e lavador do para-brisa
27 20 Vidros elétricos
28 15 Sistema de controle do motor;

Sistema de retenção suplementar;

ABS;

Direção assistida.
29 10 Luzes traseiras;

Iluminação da placa de licença;

Luzes de estacionamento;

Luzes de presença laterais dianteiras;

Luzes de presença laterais traseiras.
30 10 Sistema de entrada iluminado
31 10 Sistema de controle do motor
32 10 Sistema de controle do motor
33 15 Injeção de combustível
34 60 Direção assistida
* Alguns modelos

Compartimento de passageiros (lado do motorista)

Interior do compartimento de passageiros, lado do motorista, com luzes traseiras.

Número Amperagem [A] Descrição
1 15 Acendedor de cigarros
2 7,5 Sistema de áudio;

Alimentação dos espelhos laterais.
3 20 Pré-fusíveis
4 7,5 Ar condicionado
5 — —
6 — —
7 7,5 —
8 20 —
9 10 Aquecedor de espelhos*
10 7,5 DSC*
11 20 Sistema de áudio*
12 30 Travas elétricas das portas;

Teto solar*.
13 30 Vidros elétricos
14 15 Luzes internas
15 15 —
16 10 —
* Alguns modelos

Diagrama de fusíveis e relés – Mazda RX-8

Aplica-se a veículos fabricados nos anos:

2006.

Compartimento do motor

Motor de um carro, especificamente o modelo de 2006.

Número Amperagem [A] Descrição
1 120 Para proteção de todos os circuitos
2 40 Aquecedor
3 60 Bomba de ar
4 30 Vidros elétricos;

Travas elétricas das portas;

Entrada iluminada;

Teto solar*.
5 50 Desembaçador do vidro traseiro
6 40 Ventilador elétrico
7 60 ABS, DSC*
8 30 Acendedor de cigarros;

Alimentação dos espelhos;

Acessórios de fundição sob pressão;

Sistema de áudio.
9 15 Faróis de neblina*;

Limpador de faróis*.
10 15 Farol (direito)
11 15 Farol (esquerdo)
12 15 DRL* (luzes diurnas)
13 30 DSC*
14 20 Aquecimento dos bancos*
15 20 Limpador de faróis*
16 10 —
17 15 Faróis de neblina*
18 10 Ar condicionado
19 30 Para proteção de vários circuitos
20 15 Para proteção de vários circuitos
21 15 Luzes de freio
22 20 Bomba de combustível
23 15 Buzina
24 15 Luzes de emergência;

Sinalizadores de direção.
25 15 Válvula de controle elétrico
26 20 Limpador e lavador do para-brisa
27 20 Vidros elétricos
28 15 Sistema de controle do motor;

Sistema de retenção suplementar;

ABS;

Direção assistida
29 10 Luzes traseiras;

Iluminação da placa de licença;

Luzes de posição;

Luzes de presença laterais dianteiras;

Luzes de presença laterais traseiras.
30 10 Sistema de entrada iluminado
31 10 Sistema de controle do motor
32 10 Sistema de controle do motor
33 15 Injeção de combustível
34 60 Direção assistida
* Alguns modelos

Compartimento de passageiros (lado do motorista)

Detalhe do compartimento de passageiros, lado do motorista, com luzes laterais.

Número Amperagem [A] Descrição
1 15 Acendedor de cigarros
2 7,5 Sistema de áudio;

Alimentação dos espelhos.
3 20 Acessórios moldados
4 7,5 Ar condicionado
5 10 Painel de instrumentos
6 10 Sistema de controle da transmissão
7 7,5 —
8 20 —
9 10 Aquecedor de espelhos*
10 7,5 DSC*
11 20 Sistema de áudio*
12 30 Travas elétricas das portas;

Teto solar*.
13 30 Vidros elétricos
14 15 Luzes internas
15 15 —
16 10 —
* Alguns modelos



Diagrama de fusíveis e relés – Mazda RX-8

Aplica-se a veículos fabricados nos anos:

2007, 2008.

Compartimento do motor

Compartimento do motor de um veículo, modelos de 2007 e 2008.

Número Amperagem [A] Descrição
1 120 Para proteção de todos os circuitos
2 40 Aquecedor
3 60 Bomba de ar
4 30 Vidros elétricos;

Travas elétricas das portas;

Sistema de entrada iluminado;

Teto solar*.
5 50 Desembaçador do vidro traseiro
6 40 Ventilador elétrico
7 60 ABS, DSC*
8 30 Acendedor de cigarros;

Alimentação dos espelhos;

Pré-fusíveis;

Sistema de áudio.
9 15 Faróis principais*;

Limpador de faróis*.
10 15 Faróis principais (direito)
11 15 Faróis principais (esquerdo)
12 15 DRL* (luzes diurnas)
13 30 DSC*
14 20 Aquecimento dos bancos*
15 20 Limpador de faróis*
16 10 —
17 15 Faróis de neblina*
18 10 Ar condicionado
19 30 Para proteção de vários circuitos
20 15 Para proteção de vários circuitos
21 15 Luzes de freio
22 20 Bomba de combustível
23 15 Buzina
24 15 Luzes de emergência;

Sinalizadores de direção.
25 15 Válvula de controle elétrico
26 20 Limpador e lavador do para-brisa
27 20 —
28 15 Sistema de controle do motor;

Sistema de retenção suplementar;

ABS;

Direção assistida.
29 10 Luzes traseiras;

Iluminação da placa de licença;

Luzes de posição;

Luzes de presença laterais dianteiras;

Luzes de presença laterais traseiras.
30 10 Sistema de entrada iluminado
31 10 Sistema de controle do motor
32 10 Sistema de controle do motor
33 15 Injeção de combustível
34 60 Direção assistida
* Alguns modelos
Leggere  Mazda MX-5 (1989-2021) – caixa de fusíveis

Compartimento de passageiros (lado do motorista)

Interior do veículo, lado do motorista, destacando as luzes de presença traseiras.

Número Amperagem [A] Descrição
1 15 Acendedor de cigarros
2 7,5 Sistema de áudio;

Alimentação dos espelhos.
3 20 Pré-fusíveis
4 7,5 Ar condicionado
5 10 Painel de instrumentos
6 10 Sistema de controle da transmissão
7 7,5 —
8 20 —
9 10 Aquecedor de espelhos*
10 7,5 DSC*
11 20 Sistema de áudio*
12 30 Travas elétricas das portas;

Teto solar*.
13 30 Vidros elétricos
14 15 Luzes internas
15 15 —
16 10 —
* Alguns modelos

Diagrama de fusíveis e relés – Mazda RX-8

Aplica-se a veículos fabricados nos anos:

2009, 2010.

Compartimento do motor

Motor de um carro, modelos de 2009 e 2010.

Número Amperagem [A] Descrição
1 120 Para proteção de todos os circuitos
2 40 Aquecedor
3 60 Bomba de ar
4 30 Vidros elétricos;

Travas elétricas das portas;

Sistema de entrada iluminado;

Teto solar*.
5 50 Aquecedor do vidro traseiro
6 30 Ventilador elétrico 1
7 40 ABS, DSC*
8 30 Acendedor de cigarros;

Espelho de controle de potência;

Acessórios de presofone;

Sistema de áudio.
9 30 Ventilador elétrico 2
10 15 Faróis de neblina*;

Limpador de faróis*.
11 15 Faróis de luz alta (direita)
12 15 Faróis de luz alta (esquerda)
13 15 DRL* (luzes diurnas)
14 30 DSC*
15 20 Aquecimento dos bancos*
16 20 Limpador de faróis*
17 — —
18 15 Faróis de neblina*
19 10 Ar condicionado
20 40 Para proteção de vários circuitos
21 30 Alimentação dos vidros
22 15 Para proteção de vários circuitos
23 10 Luzes de freio
24 20 Bomba de combustível
25 15 Buzina
26 15 Luzes de emergência;

Sinalizadores de direção.
27 15 Válvula de controle elétrico
28 10 Motor de partida
29 20 Limpador e lavador de para-brisa
30 15 TCM*
31 15 Sistema de gerenciamento do motor;

Sistema de retenção suplementar;

ABS;

Direção assistida.
32 10 Luzes traseiras;

Iluminação da placa de licença;

Luzes de posição;

Luzes de presença laterais dianteiras;

Luzes de presença laterais traseiras.
33 7,5 Sistema de entrada iluminado
34 15 Sistema de gerenciamento do motor
35 10 Sistema de gerenciamento do motor
36 15 Injeção de combustível
37 20 Alimentação dos vidros
38 60 Direção assistida
* Alguns modelos

Compartimento de passageiros (lado do motorista)

Compartimento de passageiros, lado do motorista, com foco nas luzes laterais traseiras.

Número Amperagem [A] Descrição
1 15 Acendedor de cigarros
2 7,5 Sistema de áudio;

Alimentação do espelho de controle.
3 — —
4 7,5 Ar condicionado
5 10 Painel de instrumentos
6 — —
7 — —
8 — —
9 10 Aquecedor de espelhos*
10 7,5 DSC*
11 25 Sistema de áudio (modelo equipado com sistema de som Bose®)*
12 30 Travas elétricas das portas;

Teto solar*.
13 15 Acessórios
14 15 Luzes internas
15 — —
16 — —
* Alguns modelos

Diagrama de fusíveis e relés – Mazda RX-8

Aplica-se a veículos fabricados nos anos:

2009, 2010.

Compartimento do motor

Vista do compartimento do motor de um veículo, anos 2009 e 2010.

Número Amperagem [A] Descrição
1 120 Para proteção de todos os circuitos
2 40 Aquecedor
3 60 Bomba de ar
4 30 Vidros elétricos;

Travas elétricas das portas;

Sistema de entrada iluminado;

Teto solar*.
5 50 Aquecedor do vidro traseiro
6 30 Ventilador elétrico 1
7 40 ABS, DSC*
8 30 Acendedor de cigarros;

Espelho de controle de potência;

Tomada de acessórios;

Sistema de áudio.
9 30 Ventilador elétrico 2
10 15 Faróis de neblina*;

Limpador de faróis*.
11 15 Faróis de luz alta (direita)
12 15 Faróis de luz alta (esquerda)
13 15 DRL* (luzes diurnas)
14 30 DSC*
15 20 Aquecimento dos bancos*
16 20 Limpador de faróis*
17 — —
18 15 Faróis de neblina*
19 10 Ar condicionado
20 40 Para proteção de vários circuitos
21 30 Alimentação dos vidros
22 15 Para proteção de vários circuitos
23 10 Luzes de freio
24 20 Bomba de combustível
25 15 Buzina
26 15 Luzes de emergência;

Sinalizadores de direção.
27 15 Válvula de redução elétrica
28 10 Motor de partida
29 20 Limpador e lavador de para-brisa
30 15 TCM*
31 15 Sistema de gerenciamento do motor;

Sistema de retenção suplementar;

ABS;

Direção assistida.
32 10 Luzes traseiras;

Iluminação da placa de licença;

Luzes de estacionamento;

Luzes de presença laterais dianteiras;

Luzes de presença laterais traseiras.
33 7,5 Sistema de entrada iluminado
34 15 Sistema de gerenciamento do motor
35 10 Sistema de gerenciamento do motor
36 15 Injeção de combustível
37 20 Alimentação dos vidros
38 60 Direção assistida
* Alguns modelos



Compartimento de passageiros (lado do motorista)

Interior do compartimento de passageiros, lado do motorista, com luzes traseiras.

Número Amperagem [A] Descrição
1 15 Acendedor de cigarros
2 7,5 Sistema de áudio;

Alimentação do controle do espelho.
3 — —
4 7,5 Ar condicionado
5 10 Painel de instrumentos
6 — —
7 — —
8 — —
9 10 Aquecedor de espelhos*
10 7,5 DSC*
11 25 Sistema de áudio (modelo equipado com sistema de som Bose®)*
12 30 Travas elétricas das portas;

Teto solar*.
13 15 Alimentação de acessórios
14 15 Iluminação interior
15 — —
16 — —
* Alguns modelos
Leggere  Mazda Millenia (1995-2002) – caixa de fusíveis

Mazda RX-8 (2011) – diagrama da caixa de fusíveis

Ano de fabricação: 2011.

O fusível do acendedor de cigarros (tomada de força) no Mazda CX-3 (2017) é o fusível 1 na caixa de fusíveis do lado do motorista.

Bloco de fusíveis (compartimento do motor)

Caixa de fusíveis no compartimento do motor do Mazda CX-3 (2017).
Mazda RX-8 – fusíveis – compartimento do motor
Posição Descrição Amp [A] Descrição
1 PRINCIPAL 120 Para proteção de todos os circuitos
2 FORNO 40 Aquecedor
3 BOMBA DE AR 60 Bomba de ar
4 BTN 30 Vidros elétricos;

Travamento elétrico das portas;

Iluminação;

Teto solar *.
5 DESEMBAÇADOR 50 Desembaçador do vidro traseiro
6 VENTILADOR 1 30 Ventilador elétrico 1
7 ABS / DSC 40 ABS;

DSC *.
8 ACC 30 Acendedor de cigarros;

Espelho com ajuste elétrico;

Tomada de acessórios;

Sistema de áudio.
9 VENTILADOR 2 30 Ventilador elétrico 2
10 PRINCIPAL 15 Faróis de neblina *;

Limpeza de faróis *.
11 PRINCIPAL BAIXO R 15 Faróis de neblina (direita)
12 PRINCIPAL BAIXO L 15 Faróis de neblina (esquerda)
13 DRL 15 DRL * (luzes diurnas)
14 DSC 30 DSC *
15 TEMPERATURA DO BANCO 20 Aquecedor de bancos *
16 LIMP. FAROL 20 Limpeza de faróis *
17 R.FOG – –
18 NEBLINA 15 Faróis de neblina*
19 A / C 10 Ar condicionado
20 IG 40 Para proteção de vários circuitos
21 P.WIND 1 30 Alimentação do vidro
22 CHAVE IG 15 Para proteção de vários circuitos
23 PARAR 10 Luzes de freio
24 BOMBA DE COMBUSTÍVEL 20 Bomba de combustível
25 BUZINA 15 Buzina
26 PERIGO 15 Luzes de emergência;

Sinalizadores de direção.
27 ETV 15 Válvula de redução elétrica
28 ST 10 Motor de partida
29 LIMPADOR 20 Limpador e lavador de para-brisa dianteiro
30 TCM 15 TCM *
31 MOTOR 15 Unidade de controle do motor;

Dispositivo de retenção adicional;

ABS;

Direção assistida.
32 TRASEIRA 10 Luzes traseiras;

Iluminação da placa de licença;

Luzes de posição;

Luzes de posição dianteiras;

Luzes de presença traseiras.
33 ILUMINAÇÃO 7,5 Iluminação
34 EGI COMP1 15 Sistema de gerenciamento do motor
35 EGI COMP2 10 Sistema de gerenciamento do motor
36 EGI INJ 15 Injeção de combustível
37 P.WIND 2 20 Alimentação do vidro
38 EPS 60 Direção assistida
* Alguns modelos

Painel de fusíveis (lado do motorista)

Painel de fusíveis do lado do motorista, mostrando as luzes de presença traseiras.
Mazda RX-8 – fusíveis – lado do motorista
Posição Descrição Amp [A] Descrição
1 CIGARRO 15 Acendedor de cigarros
2 ACC 7,5 Sistema de áudio;

Controle do espelho.
3 TOMADA – –
4 A / C 7,5 Ar condicionado
5 MEDIDOR 10 Conjunto de indicadores
6 – – –
7 SOBRESSALENTE – –
8 SOBRESSALENTE – –
9 M.DEF 10 Desembaçador de espelho *
10 DSC 7,5 DSC *
11 ÁUDIO 25 Sistema de áudio

(modelo equipado com Bose® Sound System) *
12 TRAVA DA PORTA 30 Travamento elétrico das portas;

Teto solar *.
13 TOMADA 15 Acessórios
14 SALA 15 Iluminação interior
15 SOBRESSALENTE – –
16 SOBRESSALENTE – –
* Alguns modelos

Diagrama de fusíveis e relés – Mazda RX-8

Aplica-se a veículos fabricados nos anos:

2012.

Compartimento do motor

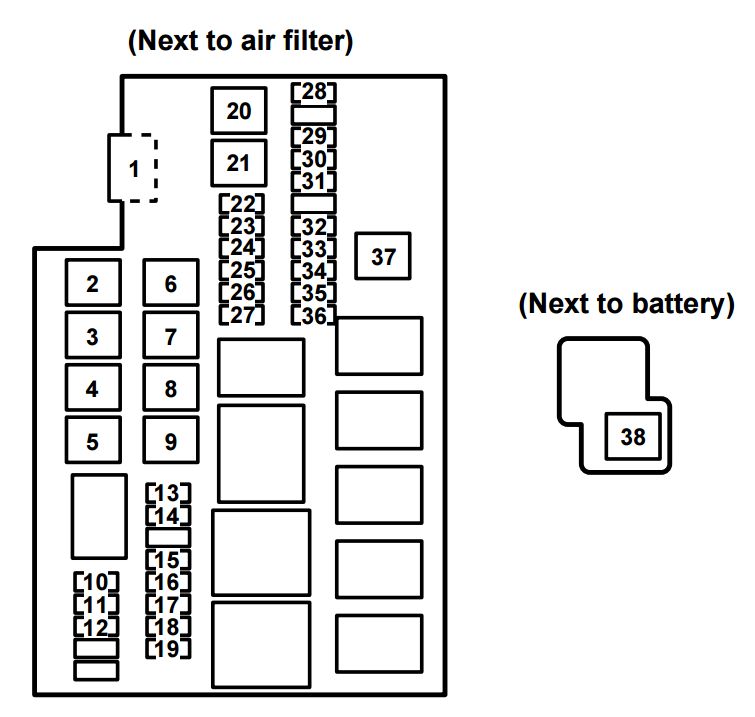

Compartimento do motor de um veículo, modelo do ano 2012.

Número Amperagem [A] Descrição
1 120 Para proteção de todos os circuitos
2 40 Aquecimento
3 60 Bomba de ar
4 30 Vidros elétricos;

Travas elétricas das portas;

Iluminação;

Teto solar*.
5 50 Aquecedor do vidro traseiro
6 30 Ventilador elétrico 1
7 40 ABS, DSC*
8 30 Acendedor de cigarros;

Alimentação dos espelhos;

Acessórios de fundição sob pressão;

Sistema de áudio.
9 30 Ventilador elétrico 2
10 15 Faróis de neblina*;

Limpador de faróis*.
11 15 Faróis de luz alta (direita)
12 15 Faróis de luz alta (esquerda)
13 15 DRL* (luzes diurnas)
14 30 DSC*
15 20 Aquecimento dos bancos*
16 20 Limpador de faróis*
17 — —
18 15 Faróis de neblina*
19 10 Ar condicionado
20 40 Para proteção de vários circuitos
21 30 Alimentação dos vidros
22 15 Para proteção de vários circuitos
23 10 Luzes de freio
24 20 Bomba de combustível
25 15 Buzina
26 15 Luzes de emergência;

Sinalizadores de direção.
27 15 Válvula de controle elétrico
28 10 Motor de partida
29 20 Limpador e lavador de para-brisa dianteiro
30 15 TCM*
31 15 Sistema de gerenciamento do motor;

Sistema de retenção suplementar;

ABS;

Direção assistida.
32 10 Luzes traseiras;

Iluminação da placa de licença;

Luzes de estacionamento;

Luzes de presença laterais dianteiras;

Luzes de presença laterais traseiras.
33 7,5 Iluminação
34 15 Sistema de gerenciamento do motor
35 10 Sistema de gerenciamento do motor
36 15 Injeção de combustível
37 20 Alimentação dos vidros
38 60 Direção assistida
* Alguns modelos



Compartimento de passageiros (lado do motorista)

Interior do compartimento de passageiros, lado do motorista, com luzes laterais traseiras.

Mazda RX-8
1 15 Acendedor de cigarros
2 7,5 Sistema de áudio;

Alimentação para controle dos espelhos.
3 — —
4 7,5 Ar condicionado
5 10 Painel de instrumentos
6 — —
7 — —
8 — —
9 10 Aquecedor de espelhos*
10 7,5 DSC*
11 25 Sistema de áudio (modelo equipado com sistema de som Bose®)*
12 30 Travas elétricas das portas;

Teto solar*.
13 15 Acessórios moldados
14 15 Iluminação interior
15 — —
16 — —
* Alguns modelos

Sobre o Mazda RX-8 (2003-2012)

O Mazda RX-8 é um carro esportivo que foi produzido de 2003 a 2012. Este modelo é conhecido por seu design exclusivo e motor rotativo Wankel, que oferece desempenho excepcional e funcionamento suave. O RX-8 estava disponível com várias variantes de potência, com a versão mais potente atingindo até 231 cavalos de potência. O carro se destaca por sua dinâmica de condução equilibrada e direção precisa, tornando-o uma escolha popular entre os entusiastas de carros esportivos. O interior é projetado para proporcionar conforto e funcionalidade, oferecendo espaço suficiente para quatro passageiros.

Diagrama da caixa de fusíveis do Mazda RX-8

Esta página mostra o diagrama da caixa de fusíveis para o veículo Mazda RX-8, que é essencial para a manutenção adequada do sistema elétrico do veículo. A caixa de fusíveis neste modelo geralmente está localizada no compartimento do motor e sob o painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, seus valores de amperagem e os componentes que eles protegem. É importante sempre usar fusíveis de reposição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave que garante a segurança e a confiabilidade do seu veículo.

Post correlati:

  1. Mazda CX-5 (2013-2022) – caixa de fusíveis
  2. Mazda CX-9 (2007-2022) – caixa de fusíveis
  3. Mazda 626 (1991-2001) – caixa de fusíveis
  4. Mazda MPV LW (1999-2006) – caixa de fusíveis
  5. Mazda CX-30 (2020-2021) – caixa de fusíveis
  6. Mazda Bongo (1995-2005) – caixa de fusíveis
  7. Mazda Premacy (1999-2005) – caixa de fusíveis
  8. Mazda MX-5 (1989-2021) – caixa de fusíveis
João Ferreira

João Ferreira

O meu nome é João Ferreira e sou apaixonado por mecânica automóvel e sistemas elétricos de veículos. Há vários anos estudo e analiso caixas de fusíveis, relés e diagramas elétricos de diferentes marcas e modelos de automóveis. Criei este site para reunir, de forma clara e organizada, esquemas de fusíveis e informações técnicas que ajudam motoristas e entusiastas a identificar rapidamente o fusível correto no seu veículo. O meu objetivo é tornar a informação técnica mais acessível e facilitar pequenas reparações ou diagnósticos elétricos no dia a dia. 🔧🚗
