Mazda 2 (2011-2019) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Mazda 2 (2011–2019), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Mazda 2 (2011) – esquema de fusíveis
Ano de fabricação: 2011.
O fusível do isqueiro (tomada de força) no Mazda 2 (2011) é o fusível 3 no painel de fusíveis à esquerda.

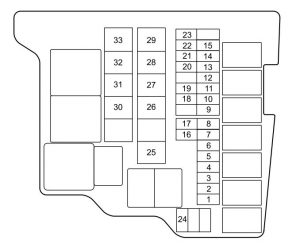

Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | |||
| 2 | BOMBA DE COMBUSTÍVEL | 15 | Bomba de combustível |
| 3 | F.FOG | 15 | Faróis de nevoeiro* |
| 4 | P / W | 20 | Vidros elétricos |
| 5 | BUZINA | 10 | Buzina |
| 6 | EGI | 10 | Sistema de gestão do motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7,5 | Ar condicionado |
| 10 | TRASEIRA | 15 | Luzes traseiras;
Luzes de estacionamento; Iluminação da matrícula. |
| 11 | STOP | 10 | Luzes de travão |
| 12 | SWS | 7,5 | Airbag |
| 13 | R.DEF | 20 | Desembaciador do vidro traseiro |
| 14 | AVISO | 10 | Luzes de emergência;
Piscas. |
| 15 | D / L | 20 | Fecho elétrico das portas |
| 16 | ENG BAR | 15 | Sensor de fluxo de ar;
Sistema de gestão do motor |
| 17 | ENG INJ | 15 | Sistema de gestão do motor |
| 18 | |||
| 19 | |||
| 20 | H / L LO RH | 15 | Farol (direito) |
| 21 | H / L LO LH | 15 | Farol (esquerdo) |
| 22 | |||
| 23 | |||
| 24 | INTERIOR | 15 | Luz interior |
| 25 | |||
| 26 | IG KEY 1 | 40 | Para proteção de vários circuitos |
| 27 | |||
| 28 | VENTILADOR 2 | 30 | Ventilador de arrefecimento |
| 29 | |||
| 30 | IG KEY 2 | 30 | Para proteção de vários circuitos |
| 31 | |||
| 32 | |||
| 33 | VENTILADOR | 30 | Motor do ventilador |

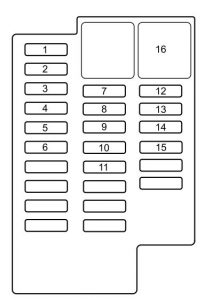

Bloco de fusíveis (lado esquerdo)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | TCM | ||
| 2 | ILUMINAÇÃO | 7,5 | Iluminação do painel de instrumentos |
| 3 | CIGARRO | 15 | Tomada de acessórios;
Isqueiro. |
| 4 | ESPELHO | 7,5 | Espelho elétrico |
| 5 | M.DEF | 7,5 | Desembaciador dos espelhos |
| 6 | AQUECIMENTO DE BANCO | Aquecimento de bancos | |
| 7 | A / C | 7,5 | Ar condicionado |
| 8 | F.WIP | 20 | Limpadores e lavadores do para-brisas |
| 9 | R.WIP | 10 | Limpadores e lavadores do vidro traseiro |
| 10 | MOTOR DE PARTIDA | Motor de partida | |
| 11 | MEDIDOR 2 | ||
| 12 | ENG | 10 | Sistema de controlo do motor |
| 13 | MEDIDOR | 10 | Painel de instrumentos |
| 14 | SAS | 10 | Airbag;
DSC. |
| 15 | ÁUDIO 3 | ||
| 16 | P / W | 30 | Vidros elétricos |
Mazda 2 (2012) – esquema de fusíveis
Ano de fabricação: 2012.
O fusível do isqueiro (tomada de força) no Mazda 2 (2011) é o fusível 3 na caixa de fusíveis à esquerda.

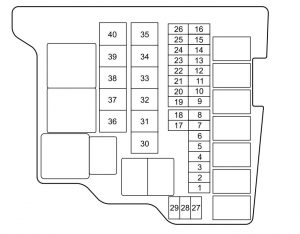

Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | AQUECIMENTO DE COMBUSTÍVEL | – | – |
| 2 | BOMBA DE COMBUSTÍVEL | 15 | Bomba de combustível |
| 3 | F.FOG | 15 | Faróis de nevoeiro* |
| 4 | P / W | 20 | Vidros elétricos |
| 5 | BUZINA | 10 | Buzina |
| 6 | EGI | 10 | Sistema de gestão do motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7,5 | Ar condicionado |
| 10 | TRASEIRA | 15 | Luzes traseiras;
Luzes de posição; Iluminação da matrícula. |
| 11 | STOP | 10 | Luzes de travão |
| 12 | SWS | 7,5 | Airbag |
| 13 | R.DEF | 20 | Desembaciador do vidro traseiro |
| 14 | AVISO | 10 | Luzes de emergência;
Piscas. |
| 15 | D / L | 20 | Fecho elétrico das portas |
| 16 | EOP | – | – |
| 17 | ENG BAR | 15 | Sistema de gestão do motor |
| 18 | ENG INJ | 15 | Sistema de gestão do motor |
| 19 | ENG INJ2 | – | – |
| 20 | H / L HI RH | – | – |
| 21 | H / L HI LH | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RH | 15 | Farol (direito) |
| 24 | H / L LO LH | 15 | Farol (esquerdo) |
| 25 | ÁUDIO2 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | BUZINA2 | – | – |
| 28 | MEDIDOR | – | – |
| 29 | INTERIOR | 15 | Iluminação interna |
| 30 | BRILHO | – | – |
| 31 | EVVT | – | – |
| 32 | IG KEY 1 | 40 | Para proteção de vários circuitos |
| 33 | VENTILADOR | 30 | Motor do ventilador |
| 34 | VENTILADOR 2 | 30 | Ventilador de arrefecimento |
| 35 | VENTILADOR 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 | Para proteção de vários circuitos |
| 38 | 4WD | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | VENTILADOR | 30 | Ar condicionado |
Bloco de fusíveis (lado esquerdo)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | TCM | – | – |
| 2 | ILUMINAÇÃO | 7,5 | Iluminação do painel de instrumentos |
| 3 | CIGARRO | 15 | Tomada de força;
Isqueiro. |
| 4 | ESPELHO | 7,5 | Controlo do espelho |
| 5 | M.DEF | 7,5 | Desembaciador do espelho * |
| 6 | AQUECIMENTO DE BANCO | – | – |
| 7 | A / C | 7,5 | Ar condicionado |
| 8 | F.WIP | 20 | Limpador e lavador do para-brisas |
| 9 | R.WIP | 10 | Limpador e lavador do vidro traseiro |
| 10 | MOTOR DE PARTIDA | – | – |
| 11 | MEDIDOR 2 | – | – |
| 12 | ENG | 10 | Sistema de controlo do motor |
| 13 | MEDIDOR | 10 | Painel de instrumentos |
| 14 | SAS | 10 | Airbag;
DSC. |
| 15 | ÁUDIO 3 | – | – |
| 16 | P / W | 30 | Vidros elétricos |
Mazda 2 (2013) – esquema de fusíveis
Ano de fabricação: 2013.
O fusível do isqueiro (tomada de força) no Mazda 2 (2013) é o fusível 3 na caixa de fusíveis à esquerda.
Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | AQUECIMENTO DE COMBUSTÍVEL | – | – |
| 2 | BOMBA DE COMBUSTÍVEL | 15 | Bomba de combustível |
| 3 | F.FOG | 15 | Faróis de nevoeiro* |
| 4 | P / W | 20 | Vidros elétricos |
| 5 | BUZINA | 10 | Buzina |
| 6 | EGI | 10 | Sistema de gestão do motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7,5 | Ar condicionado |
| 10 | TRASEIRA | 15 | Luzes traseiras;
Luzes de posição; Iluminação da matrícula. |
| 11 | STOP | 10 | Luzes de travão |
| 12 | SWS | 7,5 | Airbag |
| 13 | R.DEF | 20 | Desembaciador do vidro traseiro |
| 14 | AVISO | 10 | Luzes de emergência;
Piscas. |
| 15 | D / L | 20 | Fecho elétrico das portas |
| 16 | EOP | – | – |
| 17 | ENG BAR | 15 | Sistema de gestão do motor |
| 18 | ENG INJ | 15 | Sistema de gestão do motor |
| 19 | ENG INJ2 | – | – |
| 20 | H / L HI RH | – | – |
| 21 | H / L HI LH | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RH | 15 | Farol (direito) |
| 24 | H / L LO LH | 15 | Farol (esquerdo) |
| 25 | ÁUDIO2 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | BUZINA2 | – | – |
| 28 | MEDIDOR | – | – |
| 29 | INTERIOR | 15 | Iluminação interna |
| 30 | BRILHO | – | – |
| 31 | EVVT | – | – |
| 32 | IG KEY 1 | 40 | Para proteção de vários circuitos |
| 33 | VENTILADOR 3 | – | – |
| 34 | VENTILADOR 2 | 30 | Ventilador de arrefecimento |
| 35 | VENTILADOR 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 | Para proteção de vários circuitos |
| 38 | 4WD | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | VENTILADOR | 30 | Ar condicionado |
| * Alguns modelos | |||
Bloco de fusíveis (lado esquerdo)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | TCM | – | – |
| 2 | ILUMINAÇÃO | 7,5 | Iluminação do painel de instrumentos |
| 3 | CIGARRO | 15 | Tomada de força;
Isqueiro. |
| 4 | ESPELHO | 7,5 | Controlo do espelho |
| 5 | M.DEF | 7,5 | Desembaciador do espelho * |
| 6 | AQUECIMENTO DE BANCO | – | – |
| 7 | A / C | 7,5 | Ar condicionado |
| 8 | F.WIP | 20 | Limpadores e lavadores do para-brisas |
| 9 | R.WIP | 10 | Limpadores e lavadores do vidro traseiro |
| 10 | MOTOR DE PARTIDA | – | – |
| 11 | MEDIDOR 2 | – | – |
| 12 | ENG | 10 | Sistema de gestão do motor |
| 13 | MEDIDOR | 10 | Painel de instrumentos |
| 14 | SAS | 10 | Airbag |
| 15 | ÁUDIO 3 | – | – |
| 16 | P / W | 30 | Vidros elétricos |
| * Alguns modelos | |||
Mazda 2 (2014) – esquema de fusíveis
Ano de fabricação: 2014.
O fusível do isqueiro (tomada de força) no Mazda 2 (2014) é o fusível 3 na caixa de fusíveis à esquerda.
Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | AQUECIMENTO DE COMBUSTÍVEL | – | – |
| 2 | BOMBA DE COMBUSTÍVEL | 15 | Bomba de combustível |
| 3 | F.FOG | 15 | Faróis de nevoeiro* |
| 4 | P / W | 20 | Vidros elétricos |
| 5 | BUZINA | 10 | Buzina |
| 6 | EGI | 10 | Sistema de gestão do motor |
| 7 | DSC-P | 30 | DSC |
| 8 | DSC-V | 20 | DSC |
| 9 | MAG | 7,5 | Ar condicionado |
| 10 | TRASEIRA | 15 | Luzes traseiras;
Luzes de posição; Iluminação da matrícula. |
| 11 | STOP | 10 | Luzes de travão |
| 12 | SWS | 7,5 | Airbag |
| 13 | R.DEF | 20 | Aquecimento do vidro traseiro |
| 14 | AVISO | 10 | Luzes de emergência;
Piscas. |
| 15 | D / L | 20 | Fecho elétrico das portas |
| 16 | EOP | – | – |
| 17 | ENG BAR | 15 | Sistema de gestão do motor |
| 18 | ENG INJ | 15 | Sistema de gestão do motor |
| 19 | ENG INJ2 | – | – |
| 20 | H / L HI RH | – | – |
| 21 | H / L HI LH | – | – |
| 22 | DCDC3 | – | – |
| 23 | H / L LO RH | 15 | Farol (direito) |
| 24 | H / L LO LH | 15 | Farol (esquerdo) |
| 25 | ÁUDIO2 | – | – |
| 26 | DSC-V2 | – | – |
| 27 | BUZINA2 | – | – |
| 28 | MEDIDOR | – | – |
| 29 | INTERIOR | 15 | Iluminação interna |
| 30 | BRILHO | – | – |
| 31 | EVVT | – | – |
| 32 | IG KEY 1 | 40 | Para proteção de vários circuitos |
| 33 | VENTILADOR 3 | – | – |
| 34 | VENTILADOR 2 | 30 | Ventilador de arrefecimento |
| 35 | VENTILADOR 1 | – | – |
| 36 | INJ | – | – |
| 37 | IG KEY 2 | 30 | Para proteção de vários circuitos |
| 38 | 4WD | – | – |
| 39 | ABS DSC-P2 | – | – |
| 40 | VENTILADOR | 30 | Ar condicionado |
| * Alguns modelos | |||
Bloco de fusíveis (lado esquerdo)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | TCM | – | – |
| 2 | ILUMINAÇÃO | 7,5 | Iluminação do painel de instrumentos |
| 3 | CIGARRO | 15 | Tomada de acessórios;
Isqueiro. |
| 4 | ESPELHO | 7,5 | Controlo do espelho |
| 5 | M.DEF | 7,5 | Desembaciador do espelho * |
| 6 | AQUECIMENTO DE BANCO | – | – |
| 7 | A / C | 7,5 | Ar condicionado |
| 8 | F.WIP | 20 | Limpadores e lavadores do para-brisas |
| 9 | R.WIP | 10 | Limpadores e lavadores do vidro traseiro |
| 10 | MOTOR DE PARTIDA | – | – |
| 11 | MEDIDOR 2 | – | – |
| 12 | ENG | 10 | Sistema de gestão do motor |
| 13 | MEDIDOR | 10 | Painel de instrumentos |
| 14 | SAS | 10 | Airbag |
| 15 | ÁUDIO 3 | – | – |
| 16 | P / W | 30 | Vidros elétricos |
| * Alguns modelos | |||
Mazda 2 (2015-2019…) – esquema de fusíveis
Ano de fabricação: 2015, 2016, 2017, 2018, 2019.
O fusível do isqueiro (tomada de força) no Mazda 2 é o fusível nº 5 “F.OUTLET” na caixa de fusíveis da cabine.
Localização da caixa de fusíveis
Se alguma luz, acessório ou controlo não funcionar, verifique o fusível correspondente. Se o fusível estiver queimado, o elemento interno estará queimado.
Se os faróis ou outros elementos elétricos não funcionarem e os fusíveis da cabine estiverem normais, verifique o bloco de fusíveis sob o capô.
Cabine
A tampa está localizada no lado esquerdo da cabine, abaixo, perto da porta (em veículos com volante à esquerda, também está lá).
Compartimento do motor
2015, 2016
Compartimento do motor
Atribuição de fusíveis no compartimento do motor (2015, 2016)
| Nr | Nome | Amp [A] | Descrição |
|---|---|---|---|
| Nr | Nome | Amp [A] | Descrição |
| 1 | C / U IG1 | 15 A | Para proteção de vários circuitos |
| 2 | MOTOR IG1 | 7,5 A | Sistema de gestão do motor |
| 3 | TETO SOLAR | 10 A | – |
| 4 | INTERIOR | 15 A | Luz interior |
| 5 | ENG + B | 7,5 A | Sistema de gestão do motor |
| 6 | ÁUDIO2 | 15 A | Sistema de áudio |
| 7 | MEDIDOR1 | 10 A | Instrumento de medição |
| 8 | SRS1 | 7,5 A | Airbag |
| 9 | MEDIDOR1 | 7,5 A | Instrumento de medição (alguns modelos) |
| 10 | RÁDIO | 7,5 A | Sistema de áudio |
| 11 | MOTOR3 | 15 A | Sistema de gestão do motor |
| 12 | MOTOR1 | 15 A | Sistema de gestão do motor |
| 13 | MOTOR2 | 15 A | Sistema de gestão do motor |
| 14 | ÁUDIO1 | 25 A | Sistema de áudio |
| 15 | A / C MAG | 7,5 A | Ar condicionado Alguns modelos (alguns modelos) |
| 16 | BOMBA AT | 15 A | Sistema de gestão do motor (alguns modelos) |
| 17 | AT | 15 A | Sistema de gestão do motor (alguns modelos) |
| 18 | D.LOCK | 25 A | Fechaduras elétricas das portas |
| 19 | H / L RH | 20 A | Farol (direito) |
| 20 | ENG + B2 | 7,5 A | Sistema de gestão do motor |
| 21 | TRASEIRA | 20 A | Luzes traseiras;
Iluminação da matrícula; Luzes de posição. |
| 22 | – | – | – |
| 23 | INTERIOR | 25 A | Luz interior |
| 24 | NEVOEIRO | 15 A | Faróis de nevoeiro dianteiros (alguns modelos) |
| Nr | Nome | Amp [A] | Descrição |
|---|---|---|---|
| 25 | H / LIMPEZA | 20 A | Lavador de faróis (alguns modelos) |
| 26 | STOP | 10 A | Luzes de travão;
Farol de nevoeiro (alguns modelos). |
| 27 | BUZINA | 15 A | Buzina |
| 28 | H / L LH | 20 A | Farol (esquerdo) |
| 29 | ABS / DSC S. | 30 A | ABS;
Sistema de controlo dinâmico de estabilidade (alguns modelos) |
| 30 | AVISO | 15 A | Luzes de emergência;
Piscas. |
| 31 | BOMBA DE COMBUSTÍVEL | 15 A | Sistema de alimentação (alguns modelos) |
| 32 | AQUECIMENTO DE COMBUSTÍVEL | 25 A | Aquecedor de combustível (alguns modelos) |
| 33 | LIMPADOR | 20 A | Limpador de para-brisas |
| 34 | CABINE+B | 50 A | Para proteção de vários circuitos |
| 35 | VENTILADOR2 | 30 A | Ventilador de arrefecimento (alguns modelos) |
| 36 | BOMBA DE COMBUSTÍVEL | 30 A | – |
| 37 | ABS / DSC M | 50 A | ABS;
Sistema de controlo dinâmico de estabilidade (alguns modelos). |
| 38 | EVVT | 20 A | Sistema de controlo do motor (alguns modelos) |
| 39 | – | – | – |
| 40 | VENTILADOR1 | 30 A | Ventilador de arrefecimento (alguns modelos) |
| 41 | VENTILADOR3 | 40 A | Ventilador de arrefecimento (alguns modelos) |
| 42 | ENG.MAIN | 40 A | Sistema de controlo do motor |
| 43 | EPS | 60 A | Sistema de assistência à direção (alguns modelos) |
| 44 | DESEMBAÇADOR | 40 A | Desembaciador do vidro traseiro |
| 45 | 1G2 | 30 A | Para proteção de vários circuitos |
| 46 | INJETOR | 30 A | Sistema de controlo do motor (alguns modelos) |
| 47 | AQUECEDOR | 40 A | Ar condicionado |
| 48 | P. WINDOW 1 | 30 A | Vidros elétricos |
| 49 | DCDC DE | 40 A | Para proteção de vários circuitos (alguns modelos) |
Cabine
Atribuição de fusíveis na cabine (2015, 2016)
| Nr | Nome | Amp [A] | Descrição |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | TOMADA FRONTAL | 15 A | Tomada de acessórios |
| 6 | – | – | – |
| 7 | AT IND | 7,5 A | Pisca (alguns modelos) |
| 8 | ESPELHO | 7,5 A | Controlo elétrico do espelho |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 A | Vidros elétricos |
| 11 | LIMPADOR TRASEIRO | 15 A | Limpador e lavador do vidro traseiro |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 A | Bloqueio eletrónico da direção |
| 15 | AQUECIMENTO DE BANCO | 20 A | Aquecimento de banco (alguns modelos) |
| 16 | M.DEF | 7,5 A | Desembaciador do espelho (alguns modelos) |
2017
Compartimento do motor
Atribuição de fusíveis no compartimento do motor (2017)
| Nr | Nome | Amp [A] | Descrição |
|---|---|---|---|
| Nr | Nome | Amp [A] | Descrição |
| 1 | C / U IG1 | 15 A | Para proteção de vários circuitos |
| 2 | MOTOR IG1 | 7,5 A | Sistema de gestão do motor |
| 3 | TETO SOLAR | 10 A | – |
| 4 | INTERIOR | 15 A | Iluminação interior |
| 5 | ENG + B | 7,5 A | Sistema de gestão do motor |
| 6 | ÁUDIO2 | 15 A | Sistema de áudio |
| 7 | MEDIDOR1 | 10 A | Instrumento de medição |
| 8 | SRS1 | 7,5 A | Airbag |
| 9 | MEDIDOR2 | 7,5 A | Instrumento de medição (alguns modelos) |
| 10 | RÁDIO | 7,5 A | Sistema de áudio |
| 11 | MOTOR3 | 15 A | Sistema de gestão do motor |
| 12 | MOTOR1 | 15 A | Sistema de gestão do motor |
| 13 | MOTOR2 | 15 A | Sistema de gestão do motor |
| 14 | ÁUDIO1 | 25 A | Sistema de áudio |
| 15 | A / C MAG | 7,5 A | Ar condicionado Alguns modelos (alguns modelos) |
| 16 | BOMBA AT | 15 A | Sistema de gestão da ponte do motor (alguns modelos) |
| 17 | AT | 15 A | Sistema de gestão da ponte do motor (alguns modelos) |
| 18 | D.LOCK | 25 A | Fechaduras elétricas das portas |
| 19 | H / L RH | 20 A | Farol (direito) |
| 20 | ENG + B2 | 7,5 A | Sistema de gestão do motor |
| 21 | TRASEIRA | 20 A | Luzes traseiras;
iluminação da matrícula; Luzes de posição. |
| 22 | AQUECEDOR DE BANCO | 15 A | – |
| 22 | – | – | – |
| 23 | INTERIOR | 25 A | Iluminação interior |
| Nr | Nome | Amp [A] | Descrição |
|---|---|---|---|
| 24 | NEVOEIRO | 15 A | Faróis de nevoeiro dianteiros (alguns modelos) |
| 25 | H / LIMPEZA | 20 A | Lavador de faróis (alguns modelos) |
| 26 | STOP | 10 A | Luzes de travão;
Farol de nevoeiro traseiro (alguns modelos). |
| 27 | BUZINA | 15 A | Buzina |
| 28 | H / L LH | 20 A | Farol (esquerdo) |
| 29 | ABS / DSC S. | 30 A | ABS;
Sistema de controlo dinâmico de estabilidade (alguns modelos). |
| 30 | AVISO | 15 A | Luzes de emergência;
Piscas. |
| 31 | BOMBA DE COMBUSTÍVEL | 15 A | Sistema de alimentação (alguns modelos) |
| 32 | AQUECIMENTO DE COMBUSTÍVEL | 25 A | Aquecedor de combustível (alguns modelos) |
| 33 | LIMPADOR | Limpador de para-brisas | |
| 34 | CABINE+B | 50 A | Para proteção de vários circuitos |
| 35 | VENTILADOR2 | 30 A | Ventilador de arrefecimento (alguns modelos) |
| 36 | BOMBA DE COMBUSTÍVEL | 30 A | – |
| 37 | ABS / DSC M | 50 A | ABS;
Sistema de controlo dinâmico de estabilidade (alguns modelos). |
| 38 | EVVT | 20 A | Sistema de controlo do motor (alguns modelos) |
| 39 | – | – | – |
| 40 | VENTILADOR1 | 30 A | Ventilador de arrefecimento (alguns modelos) |
| 41 | VENTILADOR3 | 40 A | Ventilador de arrefecimento (alguns modelos) |
| 42 | ENG.MAIN | 40 A | Sistema de controlo do motor |
| 43 | EPS | 60 A | Sistema de assistência à direção (alguns modelos) |
| 44 | DESEMBAÇADOR | 40 A | Desembaciador do vidro traseiro |
| 45 | 1G2 | 30 A | Para proteção de vários circuitos |
| 46 | INJETOR | 30 A | Sistema de controlo do motor (alguns modelos) |
| 47 | AQUECEDOR | 40 A | Ar condicionado |
| 48 | P. WINDOW 1 | 30 A | Vidros elétricos |
| 49 | DCDC DE | 40 A | Para proteção de vários circuitos (alguns modelos) |
Cabine
Atribuição de fusíveis na cabine (2017)
| Nr | Nome | Amp [A] | Descrição |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | TOMADA FRONTAL | 15 A | Tomada de acessórios |
| 6 | – | – | – |
| 7 | AT IND | 7,5 A | Pisca (alguns modelos) |
| 8 | ESPELHO | 7,5 A | Controlo elétrico do espelho |
| 9 | – | – | – |
| 10 | P.WINDOW2 | 25 A | Vidros elétricos |
| 11 | LIMPADOR TRASEIRO | 15 A | Limpador e lavador do vidro traseiro |
| 12 | P.SEAT D | 30 A | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | SRS2 / ESCL | 15 A | Bloqueio eletrónico da direção |
| 15 | AQUECIMENTO DE BANCO | 20 A | Aquecimento de banco (alguns modelos) |
| 16 | M.DEF | 7,5 A | Desembaciador do espelho (alguns modelos) |

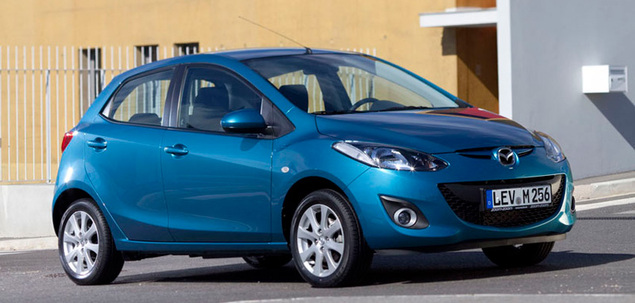

Sobre o Mazda 2 (2011-2019)
O Mazda 2 dos anos 2011 a 2019 é um carro urbano compacto que se destaca pelo design moderno e consumo eficiente de combustível. Este modelo é popular pela sua fiabilidade e agilidade, o que o torna ideal para o ambiente urbano. O Mazda 2 oferece várias opções de motorização, incluindo motores a gasolina com cilindradas de 1.3 a 1.5 litros, que proporcionam potência suficiente para as viagens diárias. O interior é projetado com ênfase no conforto e ergonomia, oferecendo elementos tecnológicos modernos, como um ecrã tátil e sistemas de segurança avançados.
Esquema da caixa de fusíveis do Mazda 2
Esta página mostra o esquema da caixa de fusíveis para o modelo Mazda 2, que é essencial para identificar e resolver problemas com os componentes elétricos do veículo. No Mazda 2, a caixa de fusíveis geralmente está localizada no compartimento do motor e na cabine, sob o painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. Ao substituir fusíveis, é importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos ao sistema elétrico. A caixa de fusíveis é um elemento chave para o funcionamento seguro e fiável do veículo, por isso é importante ter informações precisas sobre a sua disposição e funções.
