Mazda 6 (2004-2021) – caixa de fusíveis
Neste artigo, você encontrará diagramas da caixa de fusíveis do Mazda 6 (2004–2021), obterá informações sobre a localização dos painéis de fusíveis dentro do carro e aprenderá a atribuição de cada fusível (layout dos fusíveis).
Mazda 6 (2004) – diagrama de fusíveis
Ano de produção: 2004.
O fusível do isqueiro (tomada de força) no Mazda 6 (2004) é o fusível 10 no painel de fusíveis à esquerda.
Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | SOBRESSALENTE | 20 | – |
| 2 | SOBRESSALENTE | 15 | – |
| 3 | SOBRESSALENTE | 10 | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15 | Injetor |
| 7 | ENG BAR | 10 * 1 | Sensor de fluxo de ar;
Válvula EGR. |
| 15 * 2 | |||
| 8 | ENG BAR2 * 1 | 15 | Sensor O2 |
| ENG BB * 2 | 5 | Ventilador de arrefecimento | |
| 9 | HEAD LR | 10 | Faróis de nevoeiro (direita) |
| 10 | HEAD LL | 10 | Faróis de nevoeiro (esquerda) |
| 11 | HEAD HL | 10 | Farol (esquerda) |
| 12 | HEAD HR | 10 | Faróis (direita) |
| 13 | ITP | 7,5 | Sensor de posição do acelerador |
| 14 | HAZARD | 10 | Luzes de emergência |
| 15 | STOP | 15 | Freios, luzes traseiras |
| 16 | TCM * 1 | 10 | TCM |
| IG1 * 2 | 15 | Sensor O2 | |
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | BOMBA DE COMBUSTÍVEL | 15 | Bomba de combustível |
| 19 | IG KEY | 40 | Terra e lavador do para-brisa;
Controlador do motor; Isqueiro. |
| 20 | P.WIND | 30 | Vidro elétrico |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | IG KEY2 | 30 | Luzes de ré;
Unidade de controle do aquecedor. |
| 24 | BLOWER | 40 | Motor do ventilador |
| 25 | BTN | 40 | Iluminação interior;
Fechadura da porta. |
| 26 | – | – | – |
| 27 | DEFOG | 40 | Desembaçador do vidro traseiro |
| 28 | ABS | 60 | ABS |
| 29 | AD FAN*1 | 30 | Ventilador de arrefecimento |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Ventilador de arrefecimento |
| FAN1 * 2 | |||
| 31 | TAIL | 10 | Iluminação do painel de instrumentos |
| 33 | MAG | 10 | Embreagem magnética |
| 34 | ÁUDIO | 15 | Sistema de áudio |
| 35 | P.SEAT | 30 | Assento elétrico |
| 36 | ABRIDOR | 7,5 | Abertura da tampa do tanque |
| 37 | – | – | – |
| 38 | – | – | – |
| 39 | NEVOEIRO | 15 | Faróis de nevoeiro |
| 40 | PRINCIPAL | 100A * 1 | Para proteger todos os circuitos |
| MEDIDOR3 | 120A * 2 | ||
| * 1 Motor de 2,5 litros
* 2 Motor de 3,7 litros |
|||

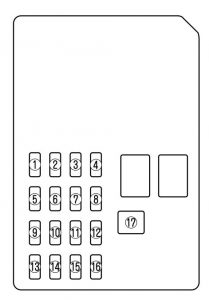

Bloco de fusíveis (lado esquerdo)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | MOTOR IG | 15 | Unidade de controle do motor |
| 2 | MEDIDOR IG | 15 | Conjunto de indicadores |
| 3 | ASSENTO | 15 | Aquecimento do assento;
Desembaçador do vidro traseiro. |
| 4 | M.DEF | 7,5 | Desembaçador do espelho |
| 5 | LIMPADOR | 20 | Sistema de limpador e esguicho do para-brisa |
| 6 | SAS | 15 | Unidade ABS;
Unidade SAS. |
| 7 | TRASEIRO | 5 | Faróis de nevoeiro |
| 8 | A / C | 15 | Ar condicionado;
Aquecimento. |
| 9 | MEDIDOR ACC | 5 | Conjunto de indicadores |
| 10 | CIGARRO | 15 | Isqueiro |
| 11 | QUARTO | 15 | Iluminação interior |
| 12 | – | – | – |
| 13 | ESPELHO | 5 | Controle do espelho.
Sistema de áudio |
| 14 | R.CIGARRO | 15 | Tomada de acessórios |
| 15 | – | – | – |
| 16 | D.LOCK | 30 | Fechadura elétrica da porta |
| 17 | – | – | – |
Mazda 6 (2005) – diagrama de fusíveis
Ano de produção: 2005.
O fusível do isqueiro (tomada de força) no Mazda 6 (2005) é o fusível 10 na caixa de fusíveis à esquerda.
Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | SOBRESSALENTE | 20 | – |
| 2 | SOBRESSALENTE | 15 | – |
| 3 | SOBRESSALENTE | 10 | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | INJ | 15 | Injetor |
| 7 | ENG BAR | 10 * 1 | Sensor de fluxo de ar;
Válvula EGR. |
| 15 * 2 | |||
| 8 | ENG BAR2 * 1 | 15 | Sensor O2 |
| ENG BB * 2 | 5 | Ventilador de arrefecimento | |
| 9 | HEAD LR | 10 | Faróis de nevoeiro (direita) |
| 10 | HEAD LL | 10 | Faróis de nevoeiro (esquerda) |
| 11 | HEAD HL | 10 | Farol (esquerda) |
| 12 | HEAD HR | 10 | Faróis (direita) |
| 13 | ITP | 7,5 | Sensor de posição do acelerador |
| 14 | HAZARD | 10 | Ativa as luzes de advertência |
| 15 | STOP | 15 | Freios;
Luzes traseiras. |
| 16 | TCM | 10 | TCM |
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | BOMBA DE COMBUSTÍVEL | 15 | Bomba de combustível |
| 19 | IG KEY | 40 | Intermitência e limpador do para-brisa;
Controlador do motor; Isqueiro. |
| 20 | P.WIND | 30 | Vidro elétrico |
| 21 | – | – | – |
| 22 | – | – | – |
| 23 | IG KEY2 | 30 | Motor do limpador traseiro *;
Controlador do aquecedor. |
| 24 | BLOWER | 40 | Motor do ventilador |
| 25 | BTN | 40 | Iluminação interior;
Fechadura elétrica da porta. |
| 26 | – | – | – |
| 27 | DEFOG | 40 | Desembaçador do vidro traseiro |
| 28 | ABS | 60 | ABS * |
| 29 | AD FAN*1 | 30 | Ventilador de arrefecimento |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Ventilador de arrefecimento |
| FAN1 * 2 | |||
| 31 | CAUDA | 10 | Luzes traseiras;
Iluminação da placa de licença; Luzes de estacionamento |
| 32 | ILUMINAÇÃO | 10 | Iluminação do painel de instrumentos |
| 33 | MAG | 10 | Embreagem magnética |
| 34 | ÁUDIO | 15 | Sistema de áudio |
| 35 | P.SEAT | 30 | Assento elétrico * |
| 36 | ABRIDOR | 7,5 | Motor do abridor do porta-malas * |
| 37 | – | – | – |
| 38 | IG1 * 2 | 15 | CAT SSR |
| 39 | NEVOEIRO | 15 | Faróis de nevoeiro* |
| 40 | PRINCIPAL | 100 * 1 | Para proteger todos os circuitos |
| MEDIDOR3 | 120 * 2 | ||
| * 1 motor de 2,5 litros
* 2 motor de 3,7 litros |
|||
Bloco de fusíveis (lado esquerdo)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | MOTOR IG | 15 | Sistema de controle do motor |
| 2 | MEDIDOR IG | 15 | Painel de instrumentos |
| 3 | ASSENTO | 15 | Aquecimento do assento *;
Desembaçador do vidro traseiro. |
| 4 | M.DEF | 7,5 | Desembaçador do espelho |
| 5 | LIMPADOR | 20 | Limpador e lavador do para-brisa |
| 6 | SAS | 15 | Unidade ABS *;
Unidade SAS. |
| 7 | – | – | – |
| 8 | A / C | 15 | Aquecimento |
| 9 | MEDIDOR ACC | 5 | Unidade de desativação automática |
| 10 | CIGARRO | 15 | Isqueiro |
| 11 | QUARTO | 15 | Iluminação interna |
| 12 | R.WIP | 10 | Limpador traseiro* |
| 13 | ESPELHO | 5 | Espelho de controle de potência;
Sistema de áudio. |
| 14 | R.CIGARRO | 15 | Tomada para acessórios |
| 15 | – | – | – |
| 16 | D.LOCK | 30 | Fechadura elétrica da porta |
| 17 | – | – | – |
Mazda 6 (2006-2008) – diagrama da caixa de fusíveis
Ano de produção: 2006, 2007, 2008.
O fusível do isqueiro (tomada de força) no Mazda 6 (2006-2008) é o fusível 19 na caixa de fusíveis no compartimento do motor.

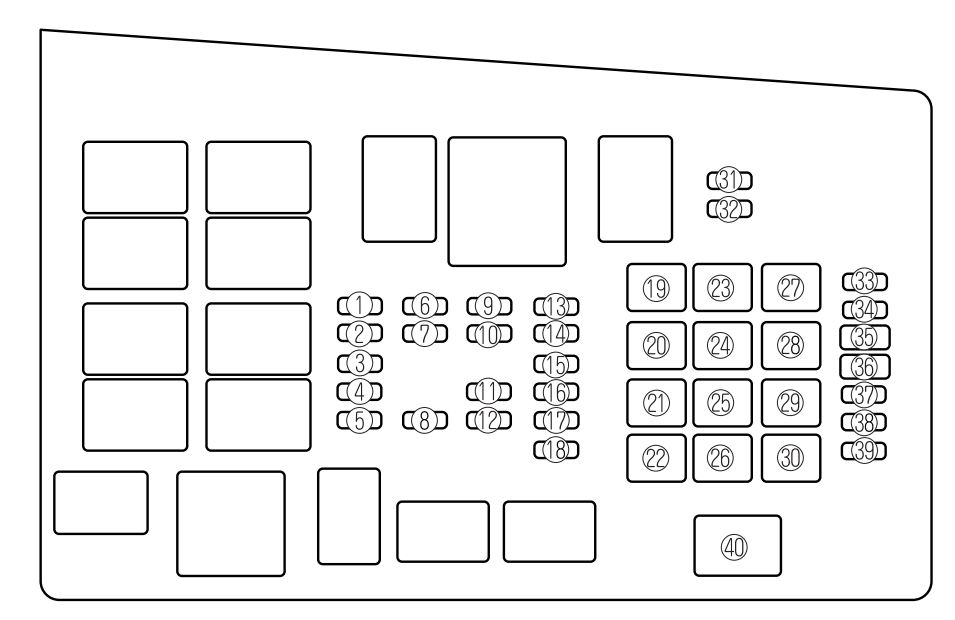

Bloco de fusíveis (compartimento do motor)
| Número | Descrição | Amperagem [A] | Descrição |
| 1 | SOBRESSALENTE | 20 | – |
| 2 | SOBRESSALENTE | 15 | – |
| 3 | SOBRESSALENTE | 10 | – |
| 4 | M.DEF | 7,5 | Aquecedor de espelho * |
| 5 | – | – | – |
| 6 | INJ | 15 | Injetor |
| 7 | ENG BAR | 10 * 1 | Sensor de fluxo de ar;
Válvula de controle EGR. |
| 15 * 2 | |||
| 8 | – * 1 | – | – |
| ENG BB * 2 | 5 | Ventilador de arrefecimento | |
| 9 | HEAD LR | 15 | Faróis de nevoeiro (direita) |
| 10 | HEAD LL | 15 | Faróis de nevoeiro (esquerda) |
| 11 | HEAD HL | 10 | Farol (esquerda) |
| 12 | HEAD HR | 10 | Farol (direita) |
| 13 | ITP | 7,5 | Sensor de posição do acelerador |
| 14 | HAZARD | 10 | Ligar as luzes de emergência |
| 15 | PARAR | 20 | Freio;
Buzina. |
| 16 | TCM | 15 * 1 | TCM |
| 10 * 2 | |||
| 17 | ENG + B | 7,5 | PCM, TCM |
| 18 | BOMBA DE COMBUSTÍVEL | 15 | Bomba de combustível |
| 19 | IG KEY1 | 30 | Unidade de controle do motor;
Isqueiro. |
| 20 | P.WIND | 30 | Vidro elétrico |
| 21 | – | – | – |
| 22 | DRL | 20 | DRL |
| 23 | – | – | – |
| 24 | VENTILADOR | 40 | Motor do ventilador |
| 25 | BTN | 40 | Iluminação superior;
Fechadura elétrica da porta. |
| 26 | IG KEY2 | 40 | Motor do limpador traseiro *;
Regulador do aquecedor; Limpador e lavador do para-brisa. |
| 27 | DESEMBAÇADOR | 40 | Desembaçador do vidro traseiro |
| 28 | ABS | 60 | ABS * |
| 29 | AD FAN*1 | 30 | Ventilador de arrefecimento |
| FAN2 * 2 | |||
| 30 | FAN*1 | 30 | Ventilador de arrefecimento |
| FAN1 * 2 | |||
| 31 | CAUDA | 10 | Luzes traseiras;
Iluminação da placa de licença; Luzes de estacionamento. |
| 32 | ILUMINAÇÃO | 10 | Iluminação do painel de instrumentos |
| 33 | MAG | 10 | Embreagem magnética |
| 34 | ÁUDIO | 15 | Sistema de áudio |
| 35 | P.SEAT | 30 | Assento elétrico * |
| 36 | ABRIDOR | 7,5 | Motor do abridor do porta-malas * |
| 37 | – | – | – |
| 38 | – | – | – |
| IG1 * 2 | 15 | CAT SSR | |
| 39 | NEVOEIRO | 15 | Faróis de nevoeiro* |
| 40 | PRINCIPAL | 120 | Para proteger todos os circuitos |
| * 1 Motor de 2,5 litros
* 2 Motor de 3,7 litros |
|||

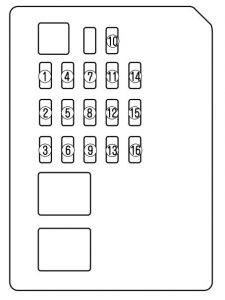

Bloco de fusíveis (painel lateral do motorista)
| Posição | Descrição | Amperagem [A] | Descrição |
| 1 | ISQUEIRO | 15 | Alimentação para acessórios |
| 2 | CONTROLE DO MOTOR | 15 | Sistema de controle do motor |
| 3 | A / C | 10 | Aquecimento |
| 4 | ESPELHO | 5 | Controle do espelho |
| 5 | SAS | 10 | Unidade ABS;
Unidade SAS. |
| 6 | ASSENTO | 15 | Aquecimento do assento * |
| 7 | MEDIDOR ACC | 5 | Luz indicadora de áudio desligada |
| 8 | MEDIDOR IG | 15 | Conjunto de indicadores |
| 9 | R.WIP | 10 | Limpador traseiro* |
| 10 | D.LOCK | 30 | Travamento elétrico da porta |
| 11 | R.ISQUEIRO | 15 | Alimentação para acessórios |
| 12 | LIMPADOR | Limpador e lavador do para-brisa dianteiro | |
| 13 | QUARTO | 15 | Iluminação interior |
| 14 | RESERVA | – | – |
| 15 | RESERVA | – | – |
| 16 | RESERVA | – | – |
Mazda 6 (2009-2010) – diagrama da caixa de fusíveis
Ano de produção: 2009, 2010.
O fusível do isqueiro (tomada de força) no Mazda 6 (2009-2010) é o fusível 11 na caixa de fusíveis do lado do passageiro.
Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | M.DEF | 10 | Desembaçador de espelho * |
| 2 | ST SIG | 5 | Sinal do motor de partida |
| 3 | ABS SOL | 30 | ABS, DSC * |
| 4 | P.WIND (P) | 25 | Vidro elétrico |
| 5 | P.SEAT (P) | 30 | Assento elétrico * |
| 6 | TETO SOLAR | 15 | Teto solar * |
| 7 | CAUDA | 15 | BCM, luz traseira |
| 8 | P.OUTLET (R) | 15 | Tomada de acessórios |
| 9 | ÁUDIO | 30 | Sistema de áudio
(modelo equipado com Bose® Sound System) |
| 10 | MOTOR ABS | 60 | ABS, DSC * |
| 11 | P.WIND (D) | 40 | Vidro elétrico |
| 12 | DESEMBAÇADOR | 20 | Desembaçador do vidro traseiro |
| 13 | AQUECIMENTO DO ASSENTO | 20 | Aquecimento do assento |
| 14 | A / C | 10 | Ar condicionado |
| 15 | NEVOEIRO | 15 | Faróis de nevoeiro* |
| 16 | VENTILADOR 2 | 15 | Motor do ventilador |
| 17 | VENTILADOR | 60 | Ventilador de arrefecimento |
| 18 | P.SEAT (D) | 30 | Assento elétrico * |
| 19 | BTN | 30 | Para proteger vários circuitos |
| 20 | IG KEY2 | 40 | Sistema de partida |
| 21 | VENTILADOR | 40 | Motor do ventilador |
| 22 | BOMBA DE COMBUSTÍVEL | 26 | Bomba de combustível |
| 23 | MOTOR 2 | 15 | Sistema de controle do motor |
| 24 | EGI INJ | 15 | Injetor |
| 25 | PCM | 10 | Sistema de controle do motor |
| 26 | MOTOR | 10 * 1 | Sistema de controle do motor |
| 20 * 2 | |||
| 27 | IG | 20 | Para proteger vários circuitos |
| 28 | TCM | 20 | TCM * |
| 29 | ESCL | 10 | Bloqueio eletrônico da direção |
| 30 | IG KEY1 | 40 | Para proteger vários circuitos |
| 31 | PRINCIPAL | 125 | Para proteger todos os circuitos |
| 32 | DRL | 20 | DRL * |
| 33 | PERIGO | 10 | Luzes de advertência |
| 34 | ENG + B | 10 | PCM |
| 35 | PARAR | 10 | Luzes de freio |
| 36 | BUZINA | 15 | Buzina |
| 37 | PRINCIPAL HI RH | 15 | Faróis principais (direita) |
| 38 | PRINCIPAL LO RH | 10 | Faróis de nevoeiro (direita) |
| 39 | PRINCIPAL HI LH | 15 | Faróis principais (esquerda) |
| 40 | PRINCIPAL LO LH | 10 | Faróis de nevoeiro (esquerda) |
| * 1 motor de 2,5 litros
* 2 Motor de 3,7 litros |
|||
Bloco de fusíveis (painel lateral do motorista)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | P.WIND | 30 | Vidro elétrico |
| 2 | MEDIDOR IG | 15 | Para proteger vários circuitos |
| 3 | ILUMINAÇÃO | 7,5 | BCM, iluminação |
| 4 | ESPELHO | 5 | Espelho de controle de potência |
| 5 | SAS | 5 | Airbag;
ABS. |
| 6 | – | – | – |
| 7 | INT, TRAVA / CÂMBIO | 5 | Interruptor AT * |
| 8 | – | – | – |
| 9 | HEGO | 5 | Espelho de controle de potência |
| 10 | A / C | 10 | Ar condicionado |
| 11 | P.OUTLET / CIGAR | 15 | Isqueiro* |
| 12 | D. LOOK | 25 | BCM;
Motor da fechadura da porta. |
| 13 | MOTOR IG | 15 | Sistema de controle do motor |
| 14 | LIMPADOR | 25 | Limpador e lavador do para-brisa dianteiro |
| 15 | QUARTO | 15 | Luzes internas |
| 16 | SOBRESSALENTE | – | – |
| 17 | SOBRESSALENTE | – | – |
| 18 | SOBRESSALENTE | – | – |
Mazda 6 (2011-2013) – diagrama da caixa de fusíveis
Ano de produção: 2011, 2012, 2013.
O fusível do isqueiro (tomada de força) no Mazda 6 (2011-2013) é o fusível 11 na caixa de fusíveis do lado do passageiro.

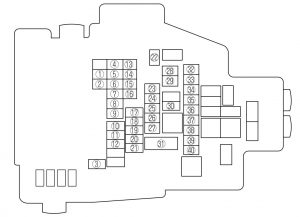

Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | M.DEF | 10 | Desembaçador de espelho * |
| 2 | ST SIG | 5 | Sinal do motor de partida |
| 3 | ABS SOL | 30 | DSC |
| 4 | P.WIND (P) | – | – |
| 5 | P.SEAT (P) | 30 | Assento elétrico * |
| 6 | TETO SOLAR | 15 | Teto solar * |
| 7 | CAUDA | 15 | BCM, luz traseira |
| 8 | P.OUTLET (R) | 15 | Fonte de alimentação |
| 9 | ÁUDIO | 30 | Sistema de áudio
(modelo equipado com Bose® Sound System) |
| 10 | MOTOR ABS | 60 | DSC |
| 11 | P.WIND (D) | 40 | Vidro elétrico |
| 12 | DESEMBAÇADOR | 20 | Desembaçador do vidro traseiro |
| 13 | AQUECIMENTO DO ASSENTO | 20 | Aquecimento do assento * |
| 14 | A / C | 10 | Ar condicionado |
| 15 | NEVOEIRO | 15 | Faróis de nevoeiro* |
| 16 | VENTILADOR 2 | – | – |
| 17 | VENTILADOR | 60 | Ventilador de arrefecimento |
| 18 | P.SEAT (D) | 30 | Assento elétrico * |
| 19 | BTN | 30 | Para proteger vários circuitos |
| 20 | IG KEY2 | 40 | Sistema de partida |
| 21 | VENTILADOR | 40 | Motor do ventilador |
| 22 | BOMBA DE COMBUSTÍVEL | 26 | Bomba de combustível |
| 23 | MOTOR2 | 15 | Unidade de controle do motor * |
| 24 | EGI INJ | 15 | Injetor |
| 25 | PCM | 10 | Unidade de controle do motor |
| 26 | MOTOR | 10 * 1 | Unidade de controle do motor |
| 20 * 2 | |||
| 27 | IG | 20 | Para proteger vários circuitos * |
| 28 | TCM | 20 | TCM * |
| 29 | ESCL | 10 | Bloqueio eletrônico da direção * |
| 30 | IG KEY1 | 40 | Para proteger vários circuitos |
| 31 | PRINCIPAL | 125 | Para proteger todos os circuitos |
| 32 | DRL | 20 | DRL * |
| 33 | AMEAÇA | 10 | Luzes de advertência |
| 34 | ENG + B | 10 | PCM |
| 35 | PARAR | 10 | Luzes de freio |
| 36 | BUZINA | 15 | Buzina |
| 37 | PRINCIPAL HI RH | 15 | Faróis altos (direita) * |
| 38 | PRINCIPAL LO RH | 10 | Faróis baixos (direita) |
| 39 | PRINCIPAL HI LH | 15 | Farol alto (esquerda) * |
| 40 | PRINCIPAL LO LH | 10 | Faróis baixos (esquerda) |
| * 1 motor de 2,5 litros
* 2 Motor de 3,7 litros |
|||

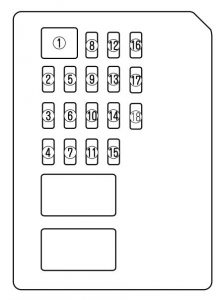

Bloco de fusíveis (lado do passageiro)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | P.WIND | 30 | Vidro elétrico |
| 2 | MEDIDOR IG | 15 | Para proteger vários circuitos |
| 3 | ILUMINAÇÃO | 7,5 | BCM, iluminação |
| 4 | ESPELHO | 5 | Espelho de controle de potência |
| 5 | SAS | 5 | Airbag;
ABS. |
| 6 | – | – | – |
| 7 | INT, TRAVA / CÂMBIO | 5 | Interruptor AT * |
| 8 | – | – | – |
| 9 | HEGO | 5 | Unidade de controle do motor * |
| 10 | A / C | 10 | Ar condicionado |
| 11 | P.OUTLET / CIGAR | 15 | Tomada de força |
| 12 | D. LOOK | 25 | BCM;
Motor da fechadura da porta. |
| 13 | MOTOR IG | 15 | Unidade de controle do motor |
| 14 | LIMPADOR | Limpador e lavador do para-brisa | |
| 15 | QUARTO | 15 | Luzes internas |
| 16 | SOBRESSALENTE | 20 | – |
| 17 | SOBRESSALENTE | 10 | – |
| 18 | SOBRESSALENTE | – | – |
Mazda 6 (2014) – diagrama da caixa de fusíveis
Ano de produção: 2014.
O fusível do isqueiro (tomada de força) no Mazda 6 (2014) é o fusível 9 na caixa de fusíveis à esquerda.
Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | ADD FAN GE | 30 | Ventilador de arrefecimento |
| 2 | IG2 | 30 | Para proteção de vários circuitos |
| 3 | INJETOR | 30 | Sistema de controle do motor |
| 4 | FAN DE | – | – |
| 5 | P.WINDOW1 | 30 | Vidros elétricos * |
| 6 | – | – | – |
| 7 | ADD FAN DE | – | – |
| 8 | EVVT | 20 | Sistema de controle do motor |
| 9 | DESEMBAÇADOR | 40 | Desembaçador do vidro traseiro |
| 10 | DCDC DE | – | – |
| 11 | FAN GE | 30 | Ventilador de arrefecimento |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Sistema de controle do motor |
| 16 | ABS / DSC M | 50 | ABS;
Sistema de controle de estabilidade dinâmica. |
| 17 | CABINE+B | 50 | Para proteção de vários circuitos |
| 18 | LIMPADOR | 20 | Limpador e lavador do para-brisa |
| 19 | AQUECEDOR | 40 | Ar condicionado |
| 20 | DCDC REG | – | – |
| 21 | ENGINE.IG1 | 7,5 | Sistema de controle do motor |
| 22 | C / U IG1 | 15 | Para proteção de vários circuitos |
| 23 | H/L LOW L HID L | 15 | Farol (esquerda) * 1;
Luz de posição (esquerda) * 2. |
| 24 | H / LOW R | 15 | Luzes de posição (direita) * 2 |
| 25 | MOTOR3 | 15 | Sistema de controle do motor |
| 26 | MOTOR2 | 15 | Sistema de controle do motor |
| 27 | MOTOR1 | 15 | Sistema de controle do motor |
| 28 | AT | 15 | Sistema de controle da ponte do motor |
| 29 | H / LIMPO | – | – |
| 30 | A / C | 7,5 | Ar condicionado |
| 31 | BOMBA AT | – | – |
| 32 | PARAR | Luzes de freio | |
| 33 | LIMPADOR TRASEIRO | – | – |
| 34 | H / L HI | 20 | Faróis altos |
| 35 | HID R | 15 | Farol (direita) * 1 |
| 36 | NEVOEIRO | 15 | Faróis de nevoeiro |
| 37 | ENG + B | 7,5 | Sistema de controle do motor |
| 38 | ÁUDIO2 | 7,5 | Sistema de áudio |
| 39 | GLOW SIG | – | – |
| 40 | MEDIDOR2 | – | – |
| 41 | MEDIDOR1 | 10 | Conjunto de indicadores |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modelo equipado com Bose® Sound System |
| 44 | ÁUDIO1 | 15 | Sistema de áudio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistema de controle de estabilidade dinâmica. |
| 46 | BOMBA DE COMBUSTÍVEL | 15 | Sistema de alimentação |
| 47 | AQUECEDOR DE COMBUSTÍVEL | – | – |
| 48 | CAUDA | 15 | Luzes traseiras;
Iluminação da placa de licença. |
| 49 | – | – | – |
| 50 | PERIGO | Luzes de emergência;
Pisca-piscas; Luzes de posição dianteiras; Luzes de estacionamento. |
|
| 51 | DRL | 15 | Luzes diurnas* |
| 52 | R.OUTLET2 | 15 | Tomada de acessórios |
| 53 | BUZINA | 15 | Buzina |
| 54 | QUARTO | 15 | Luz interna |
| * 1 Com faróis de xenônio
* 2 Com faróis de halogênio |
|||

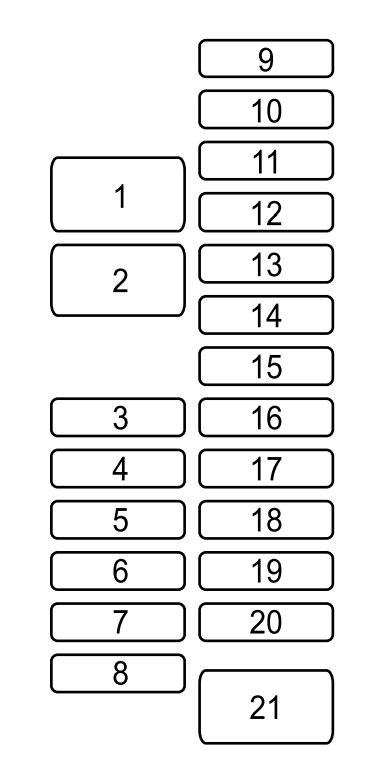

Bloco de fusíveis (lado esquerdo)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | P.SEAT D | 30 | Assento elétrico * |
| 2 | P.WINDOW3 | 30 | Vidros elétricos * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Vidros elétricos |
| 5 | SRS2 / ESCL | 15 | Sensor de peso do assento * |
| 6 | D.LOCK | 25 | Travamento elétrico da porta |
| 7 | AQUECIMENTO DO ASSENTO | 20 | Aquecimento do assento * |
| 8 | TETO SOLAR | 10 | Teto solar * |
| 9 | F.OUTLET | 15 | Tomada de acessórios |
| 10 | ESPELHO | 7,5 | Controle do espelho |
| 11 | R.OUTLET1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Desembaçador do espelho * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | – | – | – |
| 21 | P.SEAT P | 30 | Assento elétrico * |
Mazda 6 (2015) – diagrama de fusíveis
Ano de produção: 2015.
O fusível do isqueiro (tomada de força) no Mazda 6 (2015) é o fusível 9 na caixa de fusíveis à esquerda.

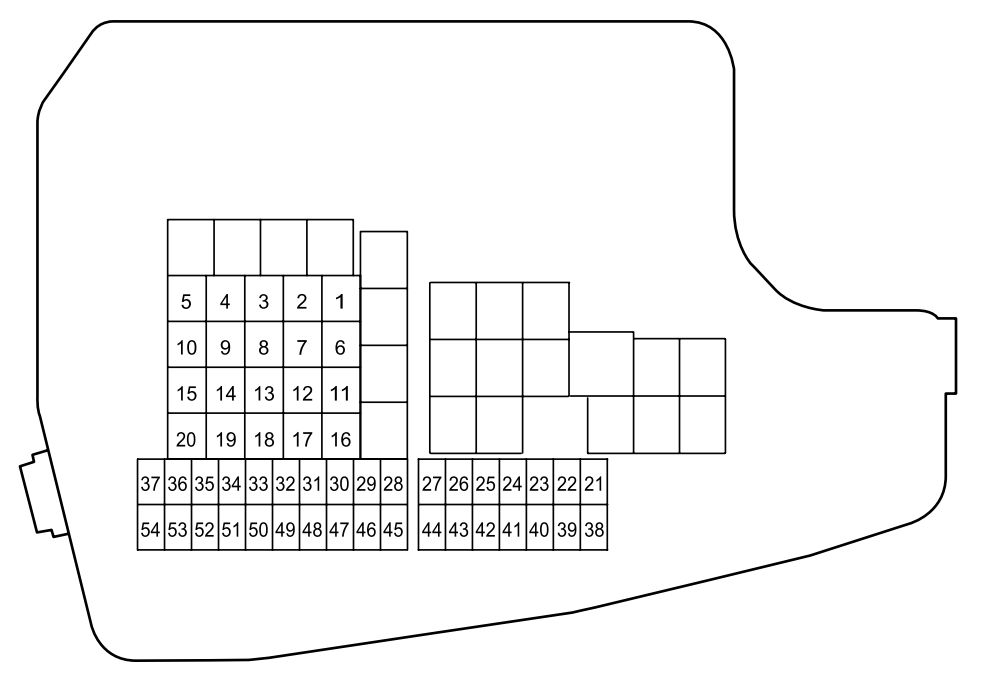

Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | ADD FAN GE | 30 | Ventilador de arrefecimento |
| 2 | IG2 | 30 | Para proteção de vários circuitos |
| 3 | INJETOR | 30 | Sistema de controle do motor |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | Vidros elétricos * |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Sistema de controle do motor |
| 9 | DESEMBAÇADOR | 40 | Desembaçador do vidro traseiro |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilador de arrefecimento |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | ENG.MAIN | 40 | Sistema de controle do motor |
| 16 | ABS / DSC M | 50 | ABS, sistema de controle de estabilidade dinâmica |
| 17 | CABINE+B | 50 | Para proteção de vários circuitos |
| 18 | LIMPADOR | 20 | Limpador e lavador do para-brisa |
| 19 | AQUECEDOR | 40 | Ar condicionado |
| 20 | DCDC REG | 30 | – |
| 21 | ENGINE.IG1 | 7,5 | Sistema de controle do motor |
| 22 | C / U IG1 | 15 | Para proteção de vários circuitos |
| 23 | H/L LOW L HID L | 15 | Farol (esquerda) * 1;
Farol baixo (esquerda) * 2. |
| 24 | H / LOW R | 15 | Farol baixo (direita) * 2 |
| 25 | MOTOR3 | 15 | Sistema de controle do motor |
| 26 | MOTOR2 | 15 | Sistema de controle do motor |
| 27 | MOTOR1 | 15 | Sistema de controle do motor |
| 28 | AT | 15 | Sistema de controle da ponte do motor |
| 29 | H / LIMPO | 20 | – |
| 30 | A / C | 7,5 | Ar condicionado |
| 31 | BOMBA AT | 15 | – |
| 32 | PARAR | 10 | Luzes de freio |
| 33 | LIMPADOR TRASEIRO | 15 | Sistema antifurto * |
| 34 | H / L HI | 20 | Faróis altos |
| 35 | HID R. | 15 | Farol (direita) * 1 |
| 36 | NEVOEIRO | 15 | Faróis de nevoeiro* |
| 37 | ENG + B | 7,5 | Sistema de controle do motor |
| 38 | ÁUDIO2 | 7,5 | Sistema de áudio |
| 39 | GLOW SIG | 5 | – |
| 40 | MEDIDOR2 | 7,5 | – |
| 41 | MEDIDOR1 | 10 | Painel de instrumentos |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modelo equipado com Bose® Sound System |
| 44 | ÁUDIO1 | 15 | Sistema de áudio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistema de controle de estabilidade dinâmica. |
| 46 | BOMBA DE COMBUSTÍVEL | 15 | Sistema de alimentação |
| 47 | AQUECEDOR DE COMBUSTÍVEL | 25 | – |
| 48 | CAUDA | 15 | Luzes traseiras;
Iluminação da placa de licença. |
| 49 | BOMBA DE COMBUSTÍVEL2 | 25 | – |
| 50 | PERIGO | 25 | Luzes de emergência;
Pisca-piscas; Luzes de posição dianteiras; Luzes de estacionamento. |
| 51 | DRL | 15 | Luzes diurnas* |
| 52 | R.OUTLET2 | 15 | Tomada de acessórios |
| 53 | BUZINA | 15 | Buzina |
| 54 | QUARTO | 15 | Iluminação interior |
| * 1 Com faróis de xenônio
* 2 Com faróis de halogênio |
|||

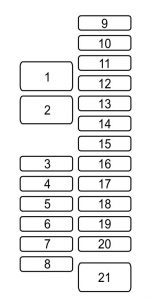

Bloco de fusíveis (lado esquerdo)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | P.SEAT D | 30 | Cadeira elétrica * |
| 2 | P.WINDOW3 | 30 | Vidros elétricos * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Vidros elétricos |
| 5 | SRS2 / ESCL | 15 | Sensor de peso do assento * |
| 6 | D.LOCK | 25 | Travamento elétrico da porta |
| 7 | AQUECIMENTO DO ASSENTO | 20 | Aquecimento do assento * |
| 8 | TETO SOLAR | 10 | Teto solar * |
| 9 | F.OUTLET | 15 | Tomada de acessórios |
| 10 | ESPELHO | 7,5 | Controle do espelho |
| 11 | R.OUTLET1 | – | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Aquecedor de espelho * |
| 18 | – | – | – |
| 19 | – | – | – |
| 20 | AT IND | 7,5 | Pisca-pisca AT * |
| 21 | P.SEAT P | 30 | Assento elétrico * |
Mazda 6 (2016) – diagrama da caixa de fusíveis
Ano de produção: 2016.
O fusível do isqueiro (tomada de força) no Mazda 6 (2016) é o fusível 9 na caixa de fusíveis à esquerda.
Bloco de fusíveis (compartimento do motor)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | ADD FAN GE | 30 | Ventilador de arrefecimento |
| 2 | IG2 | 30 | Para proteção de vários circuitos |
| 3 | INJETOR | 30 | Sistema de controle do motor |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | – |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Sistema de controle do motor |
| 9 | DESEMBAÇADOR | 40 | Desembaçador do vidro traseiro |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilador de arrefecimento |
| 12 | EPB L. | 20 | Freio de estacionamento elétrico (esquerda) |
| 13 | ÁUDIO | 40 | Sistema de áudio |
| 14 | EPB R | 20 | Freio de estacionamento elétrico (direita) |
| 15 | ENG.MAIN | 40 | Sistema de controle do motor |
| 16 | ABS / DSC M | 50 | ABS;
Sistema de controle dinâmico de estabilidade. |
| 17 | CABINE+B | 50 | Para proteção de vários circuitos |
| 18 | LIMPADOR | 20 | Limpador e lavador do para-brisa |
| 19 | AQUECEDOR | 40 | Ar condicionado |
| 20 | DCDC REG | 30 | Para proteção de vários circuitos * |
| 21 | ENGINE.IG1 | 7,5 | Sistema de controle do motor |
| 22 | C / U IG1 | 15 | Para proteção de vários circuitos |
| 23 | H/L LOW L HID L | 15 | Faróis de nevoeiro (esquerda) |
| 24 | H / LOW R | 15 | Faróis de nevoeiro (direita) |
| 25 | MOTOR3 | 15 | Sistema de controle do motor |
| 26 | MOTOR2 | 15 | Sistema de controle do motor |
| 27 | MOTOR1 | 15 | Sistema de controle do motor |
| 28 | AT | 15 | Sistema de controle da ponte do motor * |
| 29 | H / LIMPO | 20 | – |
| 30 | A / C | 7,5 | Ar condicionado |
| 31 | BOMBA AT | 15 | Sistema de controle da ponte do motor * |
| 32 | PARAR | 10 | Luzes de freio |
| 33 | LIMPADOR TRASEIRO | 15 | Sistema antifurto * |
| 34 | H / L HI | 20 | Faróis altos |
| 35 | HID R. | 15 | – |
| 36 | NEVOEIRO | 15 | Faróis de nevoeiro* |
| 37 | ENG + B | 7,5 | Sistema de controle do motor |
| 38 | ÁUDIO2 | 7,5 | Sistema de áudio |
| 39 | GLOW SIG | 5 | – |
| 40 | MEDIDOR2 | 7,5 | – |
| 41 | MEDIDOR2 | 10 | Painel de instrumentos |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modelo equipado com Bose® Sound System * |
| 44 | ÁUDIO1 | 15 | Sistema de áudio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistema de controle dinâmico de estabilidade. |
| 46 | BOMBA DE COMBUSTÍVEL | 15 | Sistema de alimentação |
| 47 | AQUECEDOR DE COMBUSTÍVEL | 25 | – |
| 48 | CAUDA | 15 | Luzes traseiras;
Iluminação da placa de licença. |
| 49 | BOMBA DE COMBUSTÍVEL2 | 25 | – |
| 50 | PERIGO | 25 | Luzes de emergência;
Pisca-piscas; Faróis dianteiros; Luzes de estacionamento. |
| 51 | DRL | 15 | Luzes diurnas* |
| 52 | R.OUTLET2 | 15 | Tomada para acessórios |
| 53 | BUZINA | 15 | Buzina |
| 54 | QUARTO | 15 | Luz interna |
| * 1 Com faróis de xenônio
* 2 Com faróis de halogênio |
|||
Bloco de fusíveis (lado esquerdo)
| Posição | Descrição | Amp [A] | Descrição |
| 1 | P.SEAT D | 30 | Assento elétrico * |
| 2 | P.WINDOW3 | 30 | Vidros elétricos * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Vidros elétricos |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Travamento elétrico da porta |
| 7 | AQUECIMENTO DO ASSENTO | 20 | Aquecimento dos assentos * |
| 8 | TETO SOLAR | 10 | Teto solar * |
| 9 | F.OUTLET | 15 | Tomada de acessórios |
| 10 | ESPELHO | 7,5 | Controle do espelho |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Desembaçador do espelho * |
| 18 | R.SEAT W | 20 | Aquecimento do assento |
| 19 | R.SHADE | 7,5 | – |
| 20 | AT IND | 7,5 | Pisca-pisca AT * |
| 21 | P.SEAT P | 30 | Assento elétrico * |
Mazda 6 (2017) – diagrama de fusíveis
Ano de fabricação: 2017.
O fusível do isqueiro (tomada de força) no Mazda 6 (2017) é o #9 “F.OUTLET” (“R.OUTLET1” a partir de 2018), #14 (a partir de 2018) “R.OUTLET2” na caixa de fusíveis no habitáculo e o fusível #52 “R.OUTLET2” (“OUTLET” a partir de 2018. ) na caixa de fusíveis do compartimento do motor.
Caixa de fusíveis (compartimento do motor)
| Número | Descrição | Amperagem [A] | Descrição |
| 1 | ADD FAN GE | 30 | Ventilador de arrefecimento |
| 2 | IG2 | 30 | Para proteção de vários circuitos |
| 3 | INJECTOR | 30 | Sistema de gestão do motor |
| 4 | FAN DE | 40 | – |
| 5 | P.WINDOW1 | 30 | – |
| 6 | – | – | – |
| 7 | ADD FAN DE | 40 | – |
| 8 | EVVT | 20 | Sistema de gestão do motor |
| 9 | DEFOG | 40 | Desembaciador do vidro traseiro |
| 10 | DCDC DE | 40 | – |
| 11 | FAN GE | 30 | Ventilador de arrefecimento |
| 12 | EPB L. | 20 | Travão de estacionamento elétrico (esquerdo) |
| 13 | AUDIO | 40 | Sistema de áudio |
| 14 | EPB R | 20 | Travão de estacionamento elétrico (direito) |
| 15 | ENG.MAIN | 40 | Sistema de gestão do motor |
| 16 | ABS / DSC M | 50 | ABS;
Sistema de controlo dinâmico de estabilidade. |
| 17 | CABIN+B | 50 | Para proteção de vários circuitos |
| 18 | WIPER | 20 | Limpa e lava-para-brisas |
| 19 | HEATER | 40 | Ar condicionado |
| 20 | DCDC REG | 30 | Para proteção de vários circuitos * |
| 21 | ENGINE.IG1 | 7,5 | Sistema de gestão do motor |
| 22 | C / U IG1 | 15 | Para proteção de vários circuitos |
| 23 | H/L LOW L HID L | 15 | Faróis de nevoeiro (esquerdo) |
| 24 | H / LOW R | 15 | Faróis de nevoeiro (direito) |
| 25 | ENGINE3 | 15 | Sistema de gestão do motor |
| 26 | ENGINE2 | 15 | Sistema de gestão do motor |
| 27 | ENGINE1 | 15 | Sistema de gestão do motor |
| 28 | AT | 15 | Sistema de controlo da ponte do motor * |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Ar condicionado |
| 31 | AT PUMP | 15 | Sistema de controlo da ponte do motor * |
| 32 | STOP | 10 | Luzes de travão |
| 33 | R.WIPER | 15 | Sistema anti-roubo * |
| 34 | H / L HI | 20 | Luzes de máximos |
| 35 | HID R. | 15 | – |
| 36 | FOG | 15 | Faróis de nevoeiro* |
| 37 | ENG + B | 7,5 | Sistema de controlo do motor |
| 38 | AUDIO2 | 7,5 | Sistema de áudio |
| 39 | GLOW SIG | 5 | – |
| 40 | METER2 | 7,5 | – |
| 41 | METER2 | 10 | Painel de instrumentos |
| 42 | SRS1 | 7,5 | Airbag |
| 43 | BOSE | 25 | Modelo equipado com sistema de som Bose® * |
| 44 | AUDIO1 | 15 | Sistema de áudio |
| 45 | ABS / DSC S. | 30 | ABS;
Sistema de controlo dinâmico de estabilidade. |
| 46 | FUEL PUMP | 15 | Sistema de alimentação |
| 47 | FUEL WARM | 25 | – |
| 48 | TAIL | 15 | Luzes traseiras;
Iluminação da matrícula. |
| 49 | FUEL PUMP2 | 25 | – |
| 50 | HAZARD | 25 | Luzes de emergência;
Piscas; Faróis; Luzes de estacionamento. |
| 51 | DRL | 15 | Luzes diurnas* |
| 52 | R.OUTLET2 | 15 | Tomada de acessórios |
| 53 | HORN | 15 | Buzina |
| 54 | ROOM | 15 | Iluminação interior |
| * 1 Com faróis de xénon
* 2 Com faróis de halogéneo |
|||
Caixa de fusíveis (lado esquerdo)
| Nº | Descrição | Amperagem [A] | Descrição |
| 1 | P.SEAT D | 30 | Cadeira elétrica * |
| 2 | P.WINDOW3 | 30 | Vidros elétricos * |
| 3 | R.OUTLET3 | – | – |
| 4 | P.WINDOW2 | 25 | Vidros elétricos |
| 5 | SRS2 / ESCL | 15 | – |
| 6 | D.LOCK | 25 | Fecho elétrico das portas |
| 7 | SEAT WARM | 20 | Aquecimento do banco * |
| 8 | SUNROOF | 10 | Teto de abrir * |
| 9 | F.OUTLET | 15 | Tomada de acessórios |
| 10 | MIRROR | 7,5 | Controlo do espelho |
| 11 | R.OUTLET1 | 15 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Aquecedor do espelho * |
| 18 | R.SEAT W | 20 | Aquecimento do banco |
| 19 | R.SHADE | 7,5 | – |
| 20 | AT IND | 7,5 | Indicador AT * |
| 21 | P.SEAT P | 30 | Banco elétrico * |
Mazda 6 GJ1/GL – diagrama de fusíveis
Ano de fabricação: 2018, 2019, 2020.
O fusível do isqueiro (tomada de força) no Mazda 6 é o #9 “F.OUTLET” (“R.OUTLET1” a partir de 2018), #14 (a partir de 2018) “R.OUTLET2” no fusível do compartimento de passageiros e o fusível #52 “R.OUTLET2” (“OUTLET” a partir de 2018. ) no fusível do compartimento do motor.
Compartimento do motor
Atribuição de fusíveis no compartimento do motor (2018, 2019, 2020)
| Nº | Nome | Amperes [A] | Descrição |
|---|---|---|---|
| Nº | Nome | Amperes [A] | Descrição |
| 1 | AUDIO DCDC REG |
30 A | 2018:
Sistema de áudio (alguns modelos); Para proteção de vários circuitos; 2019-2020: Sistema de áudio. |
| 2 | IG2 | 30 A | Para proteção de vários circuitos |
| 3 | INJECTOR ENG. SUB |
30 A | Sistema de gestão do motor (alguns modelos) |
| 4 | SCR1 EVVT | 20 A | Sistema de gestão do motor (alguns modelos) |
| 5 | P. WINDOW 1 | 30 A | Vidros elétricos |
| 6 | IG1 2 | 30 A | Para proteção de vários circuitos |
| 7 | — | — | — |
| 8 | ADD FAN DE | 50 A | Ventilador de arrefecimento (alguns modelos) |
| 9 | DEFOG | 40 A | Desembaciador do vidro traseiro |
| 10 | DCDC DE | 40 A | Para proteção de vários circuitos (alguns modelos) |
| 11 | EPB R | 20 A | Travão de estacionamento elétrico (EPB) (RH) |
| 12 | EPB L | 20 A | Travão de estacionamento elétrico (EPB) (esquerdo) |
| 13 | CABIN.+B | 50 A | Para proteção de vários circuitos |
| 14 | FAN GE | 30 A | Ventilador de arrefecimento (alguns modelos) |
| 15 | ENG.MAIN | 40 A | Sistema de gestão do motor |
| 16 | ABS/DSC M | 50 A | ABS;
Sistema de controlo dinâmico de estabilidade (DSC). |
| 17 | HEATER | 40 A | Ar condicionado |
| 18 | WIPER | 20 A | Limpa e lava-para-brisas |
| 19 | FAN DE | 50 A | Ventilador de arrefecimento (alguns modelos) |
| 20 | ADD FAN GE | 30 A | Ventilador de arrefecimento (alguns modelos) |
| 21 | ENGINE3 | 15 A | Sistema de gestão do motor |
| 22 | ENGINE2 | 15 A | Sistema de gestão do motor |
| 23 | AUDIO2 | 7,5 A | Sistema de áudio |
| 24 | METER2 | 10 A | 2018:
Painel de instrumentos (alguns modelos) 2019-2020: Não utilizado |
| 25 | SRS1 | 7,5 A | Airbag |
| 26 | METER 1 | 10 A | Painel de instrumentos |
| Nº | Nome | Amperes [A] | Descrição |
|---|---|---|---|
| 27 | ENGINE IG1 | 7,5 A | Sistema de gestão do motor |
| 28 | AT | 15 A | Sistema de controlo da transmissão (alguns modelos);
Interruptor de ignição. |
| 29 | H/CLEAN | 20 A | 2018:
Lava-faróis (alguns modelos) 2019-2020: Não utilizado |
| 30 | A/C | 7,5 A | Ar condicionado |
| 31 | AT PUMP | 15 A | 2018:
Sistema de controlo da transmissão (alguns modelos); 2019-2020: Não utilizado. |
| 32 | HORN | 15 A | Buzina |
| 33 | R. WIPER | 15 A | 2018:
Limpador de para-brisas traseiro (alguns modelos); Sistema anti-roubo (alguns modelos); 2019-2020: Sistema anti-roubo. |
| 34 | H/L HI | 20 A | Luzes de máximos |
| 35 | — | — | — |
| 36 | WIPER. DEI | 20 A | Aquecedor do limpa-para-brisas dianteiro (alguns modelos) |
| 37 | ENG.+B | 7,5 A | Sistema de gestão do motor |
| 38 | H/L LOW L | 15 A | Faróis de médios (esquerdo) |
| 39 | GLOW SIG | 5 A | 2018:
Sistema de gestão do motor (alguns modelos); 2019-2020: Não utilizado. |
| 40 | ENGINE 1 ENGINE4 |
15 A | Sistema de gestão do motor |
| 41 | C/U IG1 | 15 A | 2018:
Para proteção de vários circuitos; 2019-2020: Sistema de gestão do motor. |
| 42 | ST.HEATER | 15 A | Aquecimento do volante (alguns modelos) |
| 43 | — | — | — |
| 44 | AUDIO 1 | 25 A | Sistema de áudio |
| 45 | ABS/DSC S | 30 A | ABS;
Sistema de controlo dinâmico de estabilidade (DSC). |
| 46 | FUEL PUMP | 15 A | Sistema de alimentação (alguns modelos) |
| 47 | FUEL WARN | 25 A | Aquecedor de combustível (alguns modelos) |
| 48 | TAIL | 15 A | Luzes traseiras;
Iluminação da matrícula. |
| 49 | SCR2 FUEL PUMP2 |
25 A | 2018:
Sistema de gestão do motor (alguns modelos); 2019-2020: Sistema de alimentação (alguns modelos). |
| 50 | HAZARD | 25 A | 2018:
Luzes de emergência; Piscas; Luzes de posição; 2019-2020: Luzes de emergência; Piscas; Luzes de posição laterais dianteiras; Luzes de estacionamento. |
| 51 | H/L LOW R | 15 A | Faróis de médios (direito) |
| 52 | OUTLET | 25 A | 2018:
Não utilizado; 2019-2020: Acessórios. |
| 53 | STOP | 10 A | 2018:
Luzes de travão; Faróis de nevoeiro traseiros (alguns modelos); 2019-2020: Luzes de travão. |
| 54 | ROOM | 25 A | 2018:
Para proteção de vários circuitos; 2019-2020: Iluminação interior superior. |
Compartimento de passageiros
Atribuição de fusíveis no compartimento de passageiros (2018, 2019, 2020)
| Nº | Nome | Amperes [A] | Descrição |
|---|---|---|---|
| Nº | Nome | Amperes [A] | Descrição |
| 1 | P.SEAT D | 30 A | Banco elétrico |
| 2 | P.SEAT P1 | 30 A | Banco elétrico |
| 3 | R.SEAT W1 | 20 A | Banco aquecido |
| 4 | P.WINDOW2 | 25 A | Vidros elétricos |
| 5 | SRS2/ESCL | 15 A | 2018:
Bloqueio da direção elétrica; 2019-2020: Não utilizado. |
| 6 | D.LOCK | 25 A | Fechos elétricos das portas |
| 7 | SEAT WARM | 20 A | Aquecimento dos bancos |
| 8 | SUNROOF | 10 A | Teto de abrir |
| 9 | R.OUTLET1 | 15 A | 2018:
Tomada de acessórios; 2019-2020: Não utilizado. |
| 10 | MIRROR | 7,5 A | Controlo elétrico do espelho |
| Nº | Nome | Amperes [A] | Descrição |
|---|---|---|---|
| 11 | AT IND | 7,5 A | Indicador AT |
| 12 | INTERIOR1 | 15 A | Para proteção de vários circuitos |
| 13 | INTERIOR2 | 10 A | 2018:
Para proteção de vários circuitos; 2019-2020: Luz interior superior. |
| 14 | R.OUTLET2 | 15 A | Tomada de acessórios |
| 15 | USB | 7,5 A | Tomada de alimentação USB |
| 16 | SCR3 | 15 A | 2018:
Sistema de gestão do motor; 2019-2020: Não utilizado. |
| 17 | SCR4 | 15 A | 2018:
Sistema de gestão do motor; 2019-2020: Não utilizado. |
| 18 | AUDIO3 | 15 A | Sistema de áudio |
| 19 | R.SHADE | 7,5 A | 2018:
Cortina de sol traseira; 2019-2020: Não utilizado. |
| 20 | M.DEF | 7,5 A | Aquecedor do espelho |
| 21 | — | — | — |
Mazda 6 – diagrama de fusíveis
Ano de fabricação: 2021.
Caixa de fusíveis no compartimento do motor
|
Número |
Amperes [A] |
Descrição |
|
|---|---|---|---|
|
Número |
Amperes [A] |
Descrição |
|
|
1 |
AUDIO DCDC REG |
30 A |
Sistema de áudio |
|
2 |
IG2 |
30 A |
Para proteção de vários circuitos |
|
3 |
INJECTOR ENG. SUB |
30 A |
Sistema de gestão do motor (alguns modelos) |
|
4 |
SCR1 EVVT |
20 A |
Sistema de gestão do motor |
|
5 |
P.WINDOW1 |
30 A |
Vidros elétricos |
|
6 |
IG1 2 |
30 A |
Para proteção de vários circuitos |
|
7 |
– |
– |
– |
|
8 |
ADD FAN DE |
50 A |
Ventilador de arrefecimento (alguns modelos) |
|
9 |
DEFOG |
40 A |
Desembaciador do vidro traseiro |
|
10 |
DCDC DE |
40 A |
– |
|
11 |
EPB R |
20 A |
Travão de estacionamento elétrico (EPB) (direito) |
|
12 |
EPB L |
20 A |
Travão de estacionamento elétrico (EPB) (esquerdo) |
|
13 |
CABIN.+B |
50 A |
Para proteção de vários circuitos |
|
14 |
FAN GE |
30 A |
Ventilador de arrefecimento (alguns modelos) |
|
15 |
ENG.MAIN |
40 A |
Sistema de gestão do motor |
|
16 |
ABS/DSC M |
50 A |
ABS; Sistema de controlo dinâmico de estabilidade. |
|
17 |
HEATER |
40 A |
Ar condicionado |
|
18 |
WIPER |
20 A |
Limpa e lava-para-brisas |
|
19 |
FAN DE |
50 A |
Ventilador de arrefecimento (alguns modelos) |
|
20 |
ADD FAN GE |
30 A |
Ventilador de arrefecimento (alguns modelos) |
|
21 |
ENGINE3 |
15 A |
Sistema de gestão do motor |
|
22 |
ENGINE2 |
15 A |
Sistema de gestão do motor |
|
23 |
AUDIO2 |
7,5 A |
Sistema de áudio |
|
24 |
METER2 |
10 A |
– |
|
25 |
SRS1 |
7,5 A |
Airbag |
|
26 |
METER1 |
10 A |
Painel de instrumentos |
|
27 |
ENGINE.IG1 |
7,5 A |
Sistema de gestão do motor |
|
Número |
Amperes [A] |
Descrição |
|
|---|---|---|---|
|
28 |
AT |
15 A |
Sistema de gestão da transmissão; Ignição. |
|
29 |
H/CLEAN |
20 A |
– |
|
30 |
A/C |
7,5 A |
Ar condicionado |
|
31 |
AT PUMP |
15 A |
– |
|
32 |
HORN |
15 A |
Buzina |
|
33 |
R.WIPER |
15 A |
Sistema anti-roubo (alguns modelos) |
|
34 |
H/L HI |
20 A |
Luzes de máximos |
|
35 |
– |
– |
– |
|
36 |
WIPER.DEI |
20A |
Descongelamento do limpa-para-brisas (alguns modelos) |
|
37 |
ENG.+B |
7,5 A |
Sistema de gestão do motor |
|
38 |
H/L BASSA L |
15 A |
Faróis (esquerdo) |
|
39 |
GLOW SIG |
5 A |
– |
|
40 |
ENGINE1 ENGINE4 |
15 A |
Sistema de gestão do motor |
|
41 |
C/U IG1 |
15 A |
Para proteção de vários circuitos |
|
42 |
ST.HEATER |
15 A |
Volante aquecido (alguns modelos) |
|
43 |
– |
– |
– |
|
44 |
AUDIO1 |
25 A |
Sistema de áudio |
|
45 |
ABS/DSC S |
30 A |
ABS; Sistema de controlo dinâmico de estabilidade. |
|
46 |
FUEL PUMP |
15 A |
Sistema de alimentação (alguns modelos) |
|
47 |
FUEL WARM |
25 A |
Aquecedor de combustível (alguns modelos) |
|
48 |
TAIL |
15 A |
Luzes traseiras; Iluminação da matrícula. |
|
49 |
SCR2 FUEL PUMP2 |
25 A |
Sistema de gestão do motor (alguns modelos) |
|
50 |
HAZARD |
25 A |
Luzes de emergência (luzes de perigo); Piscas; Luzes de estacionamento. |
|
51 |
H/L BASSA R |
15 A |
Faróis (direito) |
|
52 |
OUTLET |
25 A |
Acessórios |
|
53 |
STOP |
10 A |
Luzes de travão |
|
54 |
ROOM |
25 A |
Para proteção de vários circuitos |
Caixa de fusíveis no compartimento de passageiros
Localização da caixa de fusíveis
A caixa de fusíveis está localizada no lado esquerdo do veículo.
|
Número |
Amperes [A] |
Descrição |
|
|---|---|---|---|
|
Número |
Amperes [A] |
Descrição |
|
|
1 |
P.SEAT D |
30 A |
Banco elétrico (alguns modelos) |
|
2 |
P.SEAT P1 |
30 A |
Banco elétrico (alguns modelos) |
|
3 |
R.SEAT W1 |
20 A |
Aquecimento dos bancos (alguns modelos) |
|
4 |
P.WINDOW2 |
25 A |
Vidros elétricos |
|
5 |
SRS2/ESCL |
15 A |
– |
|
6 |
D.LOCK |
25 A |
Fechos elétricos das portas |
|
7 |
SEAT WARM |
20 A |
Aquecimento dos bancos (alguns modelos) |
|
8 |
SUNROOF |
10 A |
Teto de abrir (alguns modelos) |
|
9 |
R.OUTLET1 |
15 A |
– |
|
10 |
MIRROR |
7,5 A |
Alimentação dos espelhos laterais |
|
Número |
Amperes [A] |
Descrição |
|
|---|---|---|---|
|
11 |
AT IND |
7,5 A |
Indicador AT |
|
12 |
INTERIOR1 |
15 A |
Para proteção de vários circuitos |
|
13 |
INTERIOR2 |
10 A |
Para proteção de vários circuitos |
|
14 |
R.OUTLET2 |
15 A |
Tomadas de acessórios |
|
15 |
USB |
7,5 A |
Conexão de alimentação USB (alguns modelos) |
|
16 |
SCR3 |
15 A |
Sistema de gestão do motor (alguns modelos) |
|
17 |
SCR4 |
15 A |
Sistema de gestão do motor (alguns modelos) |
|
18 |
AUDIO3 |
15 A |
Sistema de áudio |
|
19 |
R.SHADE |
7,5 A |
– |
|
20 |
M.DEF |
7,5 A |
Desembaciador dos espelhos (alguns modelos) |
|
21 |
– |
– |
– |
Sobre o Mazda 6 (2004-2021)
O Mazda 6, fabricado entre 2004 e 2021, é um modelo popular de classe média que combina elegância com desempenho. Este modelo é conhecido pelo seu design desportivo e características de condução fiáveis. O Mazda 6 oferece várias opções de motorização, incluindo motores a gasolina e diesel, que proporcionam um equilíbrio entre potência e consumo de combustível. O interior do veículo é espaçoso e confortável, com tecnologias modernas e elementos de segurança que garantem uma condução confortável e segura.
Diagrama da caixa de fusíveis do Mazda 6
Esta página apresenta o diagrama da caixa de fusíveis para o modelo Mazda 6, essencial para a manutenção e reparação corretas dos sistemas elétricos do veículo. A caixa de fusíveis está geralmente localizada sob o capô e no interior, muitas vezes perto do painel de instrumentos. Os diagramas nesta página mostram os números dos fusíveis, os seus valores de amperagem e os componentes que protegem. É importante usar sempre fusíveis de substituição com a mesma amperagem para evitar danos aos sistemas elétricos. A caixa de fusíveis é um elemento chave para garantir o bom funcionamento do veículo e a proteção dos seus componentes elétricos.
